21632 - PBPW4VI540LFTB4AUUt płyta indukcyjna
Części do płyty indukcyjnej Amica PBPW4VI540LFTB4AUUt obejmują między innymi moduł mocy, cewki, panel sterowania, wiązki, wentylator i szybę ceramiczną. Przed zakupem ustal, czy problem dotyczy zasilania, konkretnego pola, detekcji garnka czy sterowania, a następnie porównaj pełne oznaczenia urządzenia i części.
Zakres części do tego modelu
Płyta Amica PBPW4VI540LFTB4AUUt należy do rodziny płyt indukcyjnych z czterema polami grzejnymi. W dokumentacji tej rodziny podano pola o średnicy 210 mm i 160 mm, z funkcją Booster, oraz zasilanie 220–240 V, 50/60 Hz w układzie 1N. Maksymalna moc całkowita wynosi 3,7 kW, ale sposób ograniczenia mocy może zależeć od ustawień Power Management i instalacji.
W katalogu części dla tej konstrukcji mogą występować między innymi:

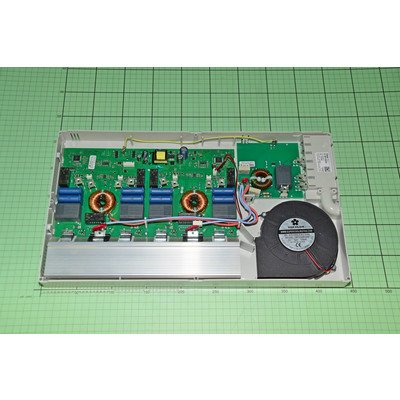

- moduł mocy GECO MG363.06 przeznaczony do odpowiedniej wersji płyty;
- cewki indukcyjne o różnych średnicach, mocach i wykonaniu;
- panel sterowania oraz wiązka łącząca panel z elektroniką;
- wentylator chłodzący i elementy jego mocowania;
- przewód zasilający, listwa przyłączeniowa i mostek;
- osłona dolna, zaciski, wkręty oraz uszczelnienie;
- szyba ceramiczna dopasowana do układu pól i mocowań.
Nie każda część wyglądająca podobnie pasuje do tego modelu. Różnice mogą dotyczyć średnicy cewki, mocy pola, położenia przewodów, rodzaju złącza, wersji modułu GECO, mocowania szyby albo oprogramowania sterownika.
Objaw nie wskazuje od razu części
Przed zamówieniem podzespołu rozdziel objaw od jego możliwej przyczyny. W tej płycie podobne zachowanie może wynikać zarówno z elementu mocy, cewki lub czujnika temperatury, jak i z panelu, wiązki, zasilania albo ograniczenia mocy całkowitej.
| Objaw | Możliwe przyczyny | Co sprawdzić najpierw | Co oznacza wynik |
| Cała płyta nie reaguje | Brak zasilania, wyłączony zabezpiecznik, problem z listwą przyłączeniową, moduł zasilania lub panel | Czy inne obwody działają, czy zabezpieczenie nie zadziałało ponownie, czy przewody i zaciski nie są nadpalone | Brak zasilania nie potwierdza awarii modułu; pomiary instalacji wykonuje elektryk |
| Jedno pole nie grzeje, pozostałe działają | Cewka, czujnik temperatury, tor IGBT, przekaźnik, połączenie lub część modułu mocy | Czy pole wykrywa właściwy garnek, czy wyświetla poziom mocy i czy pojawia się kod błędu | Jeżeli panel reaguje, podejrzenie przesuwa się z panelu na tor konkretnego pola, ale nie rozstrzyga jeszcze, który element jest uszkodzony |
| Płyta nie wykrywa garnka | Nieodpowiednie lub zbyt małe ferromagnetyczne dno, zabrudzenie, cewka, układ detekcji albo moduł | Test garnka działającego na innym polu, magnes na dnie, prawidłowe ustawienie naczynia | Jeżeli kilka odpowiednich garnków nie działa tylko na jednym polu, rośnie prawdopodobieństwo usterki pola lub elektroniki |
| Pole wykrywa garnek, ale nie grzeje | Uszkodzenie toru mocy, IGBT, sterowania bramką, kondensatora rezonansowego, cewki lub połączeń | Oględziny po odłączeniu zasilania oraz porównanie z działającym torem, jeżeli konstrukcja na to pozwala | Sam fakt wykrycia garnka nie potwierdza sprawności generatora mocy |
| Płyta wyłącza się po kilku minutach | Przegrzewanie, zablokowany przepływ powietrza, wentylator, czujnik temperatury, moduł albo przeciążenie | Drożność przestrzeni pod płytą, pracę wentylatora, ślady przegrzania i powtarzalność objawu | Jeżeli problem pojawia się dopiero po nagrzaniu, test na zimno może nie wykazać usterki |
| Bezpiecznik zadziałał po włączeniu | Zwarcie w module mocy, mostku prostowniczym, filtrze, przewodach albo instalacji | Czy zabezpieczenie wyzwala się natychmiast i czy problem powtarza się po ponownym załączeniu | Nie włączaj wielokrotnie urządzenia; powtarzające się zwarcie wymaga diagnostyki obwodu mocy |
| Panel nie reaguje lub działa wybiórczo | Wilgoć i zabrudzenie szyby, uszkodzenie panelu, wiązki, zasilania sterownika albo komunikacji | Osuszenie i oczyszczenie powierzchni, obserwacja wszystkich wyświetlaczy, kontrola połączeń po odłączeniu zasilania | Sprawny sygnał dźwiękowy nie dowodzi, że moduł sterowania prawidłowo komunikuje się z modułem mocy |
Co sprawdzić przed zamówieniem modułu mocy
Moduł mocy jest drogą częścią i nie powinien być wymieniany wyłącznie dlatego, że jedno pole przestało grzać. Zacznij od prostszych przyczyn:
- Sprawdź naczynie. Dno powinno być ferromagnetyczne, płaskie i odpowiednio dopasowane do pola. Test magnesem jest wstępną kontrolą naczynia, a nie testem elektroniki.
- Porównaj pola. Zapisz, które pola reagują, które wykrywają garnek, czy wyświetlają poziom mocy i kiedy pojawia się wyłączenie.
- Odczytaj kod dokładnie. Kod błędu należy interpretować według instrukcji właściwej dla tej rodziny urządzeń. Ten sam symbol nie musi oznaczać tej samej części w każdej płycie Amica.
- Obejrzyj instalację i zaciski. Ślady przypalenia, luźny przewód, stopione złącze lub nadpalona listwa mogą powodować objawy przypisywane modułowi.
- Sprawdź chłodzenie. Zablokowana przestrzeń pod płytą lub niesprawny wentylator może wywołać wyłączenia termiczne i wtórne uszkodzenia elektroniki.
Jeżeli po tych czynnościach problem dotyczy nadal jednego pola, potrzebna jest diagnostyka konkretnego toru, a nie zakup kilku części na próbę.
Pomiary i diagnostyka techniczna
Przed otwarciem obudowy odłącz płytę od instalacji przez właściwe zabezpieczenie. W przypadku urządzenia podłączonego na stałe samo wyłączenie panelu dotykowego nie jest odłączeniem od sieci. Kondensatory w module mocy mogą utrzymywać niebezpieczne napięcie również po odłączeniu zasilania.
Kontrola cewki
Po uzyskaniu dostępu do cewki należy odłączyć jej przewody zgodnie z konstrukcją i dopiero wtedy wykonywać pomiar ciągłości lub rezystancji. Wynik należy porównać z dokumentacją serwisową albo z identycznym, sprawnym polem w tym samym urządzeniu. Nie stosuj jednej uniwersalnej wartości dla wszystkich cewek indukcyjnych.
- przerwa w obwodzie może wskazywać na uszkodzenie uzwojenia, przewodu lub złącza;
- wyraźnie odmienny wynik względem porównywalnego pola wymaga dalszej kontroli;
- prawidłowa rezystancja nie potwierdza sprawności cewki pod obciążeniem ani sprawności czujnika temperatury;
- zwarcie między uzwojeniem a elementami metalowymi konstrukcji jest nieprawidłowością, ale sposób badania zależy od budowy pola.
Cewka może być elektrycznie ciągła, a mimo to mieć uszkodzone mocowanie, nadpalone wyprowadzenie, przesunięty czujnik temperatury albo uszkodzoną izolację. Dlatego pomiar omomierzem jest tylko jednym etapem diagnostyki.
Moduł mocy i elementy półprzewodnikowe
W module mogą znajdować się między innymi tranzystory IGBT, mostek prostowniczy, kondensatory rezonansowe, układy sterowania oraz elementy zabezpieczające. Oględziny wykonuj przy odłączonym urządzeniu, zwracając uwagę na pęknięcia lutów, zwęglone miejsca, wybrzuszone kondensatory, uszkodzone obudowy i przegrzane złącza.
Pomiar tranzystora w układzie może być mylący, ponieważ pozostałe elementy wpływają na wynik. Prawidłowe wskazanie miernika nie wyklucza usterki ujawniającej się dopiero pod obciążeniem. Z kolei zwarcie w torze mocy jest istotną wskazówką, ale przed wymianą IGBT trzeba znaleźć przyczynę uszkodzenia, aby nowy element nie został ponownie zniszczony.
Diagnostyka napięć roboczych, przebiegów sterujących, układu rezonansowego i pracy pod obciążeniem wymaga odpowiednich przyrządów oraz doświadczenia z elektroniką mocy. Nie wykonuj takich pomiarów na otwartej, zasilanej płycie bez kwalifikacji i zabezpieczeń.
Panel, wiązka i wentylator
Jeżeli panel reaguje tylko częściowo albo problem dotyczy całej grupy pól, sprawdź przede wszystkim połączenia między panelem i modułem. Złącza powinny być osadzone do końca, bez śladów wilgoci, korozji, nadtopienia lub wyrwania przewodu. Przed rozłączeniem oznacz położenie wtyczek i wykonaj zdjęcie ułożenia wiązki.
Wentylator powinien mieć drożny wlot i wylot powietrza. Jeżeli nie uruchamia się mimo wzrostu temperatury, pracuje nierówno albo wydaje nietypowe dźwięki, przyczyną może być sam wentylator, jego zasilanie, sterowanie lub czujnik temperatury. Nie mostkuj zabezpieczeń termicznych i nie uruchamiaj urządzenia z odłączonym chłodzeniem.
Dostęp do części i wymiana
W tej rodzinie płyt typowy dostęp do modułu, cewek, wentylatora i wiązek uzyskuje się od spodu po wyjęciu urządzenia z blatu. Dokładna kolejność zależy od zabudowy oraz wersji obudowy, dlatego nie należy zakładać jednej liczby śrub ani identycznego układu przewodów dla każdego egzemplarza.
Przed demontażem:
- odłącz zasilanie odpowiednim zabezpieczeniem i potwierdź brak napięcia właściwym przyrządem;
- zabezpiecz blat i szybę przed zarysowaniem;
- sfotografuj położenie przewodów, złączy, uchwytów i elementów chłodzenia;
- nie podnoś płyty za panel dotykowy, przewody ani za pojedynczą cewkę;
- odkładaj śruby według miejsca montażu, ponieważ mogą mieć różną długość.
Przy wymianie modułu lub cewki nie przenoś automatycznie elementów ze starej części. Sprawdź oznaczenie modułu, położenie złączy, typ pola, moc i sposób mocowania. Po montażu upewnij się, że przewody nie dotykają gorących elementów, wentylator ma swobodny przepływ powietrza, a osłony i odciążenia przewodów są zamontowane.
Wymiana szyby ceramicznej wymaga szczególnej ostrożności. Szyba musi mieć właściwy kształt, nadruk pól, otwory, mocowania i zgodność z panelem. Nie montuj płyty z pękniętą szybą, ponieważ wilgoć może przedostać się do części znajdujących się pod napięciem.
Opisane czynności przy module mocy, pomiarach elektrycznych i podłączeniu płyty wymagają odpowiednich kwalifikacji, doświadczenia oraz właściwych narzędzi. Nie są przeznaczone do wykonania przez osobę bez przygotowania. Podłączenie urządzenia do instalacji elektrycznej powinien wykonać uprawniony instalator.
Dobór części po oznaczeniach Amica
Dla urządzeń Amica nie wystarcza skrócona nazwa handlowa ani sam zapis PBPW4VI540LFTB4AUUt. Do potwierdzenia wariantu przygotuj z tabliczki znamionowej:
- pełny model;
- kod wyrobu;
- 14-cyfrowy numer fabryczny;
- oznaczenia znajdujące się na wymienianej części, na przykład numer modułu, cewki lub panelu.
Porównaj również wymiary i sposób mocowania. W tej rodzinie występują pola 160 mm i 210 mm, ale sama średnica nie przesądza o zgodności. Istotna może być moc pola, wersja cewki, długość przewodów, złącze, układ czujnika oraz współpraca z konkretnym modułem GECO.
Nie gwarantuj zgodności zamiennika tylko dlatego, że ma identyczną wtyczkę albo podobne zdjęcie. Przed zakupem zapisz pełne oznaczenia z tabliczki i prześlij je do doboru wraz ze zdjęciem uszkodzonej części oraz opisem objawu.
FAQ
Czy brak grzania jednego pola oznacza uszkodzoną cewkę?
Nie. Możliwa jest również awaria toru mocy, czujnika temperatury, sterowania, wiązki, złącza albo układu wykrywania naczynia. Najpierw sprawdź odpowiedni garnek i porównaj zachowanie pola z pozostałymi polami.
Czy można dobrać moduł tylko po modelu PBPW4VI540LFTB4AUUt?
Model jest punktem wyjścia, ale do potwierdzenia wariantu potrzebne są także kod wyrobu i 14-cyfrowy numer fabryczny Amica. Warto dołączyć oznaczenie starego modułu, ponieważ podobne płyty mogą mieć różne wersje elektroniki.
Czy test magnesem potwierdza sprawność płyty?
Nie. Magnes sprawdza jedynie, czy dno garnka ma właściwości ferromagnetyczne. Jeżeli odpowiedni garnek działa na jednym polu, a na drugim nie, dopiero wtedy można podejrzewać problem konkretnego pola lub jego elektroniki.
Czy rezystancja cewki wystarczy do jej oceny?
Nie. Pomiar ciągłości i rezystancji może wykazać przerwę lub wyraźną różnicę względem sprawnego pola, ale nie potwierdza pracy cewki pod obciążeniem, stanu czujnika temperatury ani sprawności modułu mocy.
Dlaczego płyta wyłącza się po kilku minutach?
Możliwą przyczyną jest przegrzewanie spowodowane zablokowanym przepływem powietrza, niesprawnym wentylatorem, czujnikiem temperatury lub modułem. Sprawdź drożność przestrzeni pod płytą i obserwuj, czy wentylator pracuje, ale nie wykonuj pomiarów pod napięciem bez odpowiednich kwalifikacji.
Czy po wymianie modułu trzeba programować płytę?
Nie można tego założyć dla każdej wersji. Część może wymagać konfiguracji, kalibracji albo kontroli zgodności z panelem i cewkami, a w innym wariancie może być gotowa do montażu. Decyzję należy oprzeć na instrukcji serwisowej i oznaczeniu konkretnego modułu.
