21634 - PBPW4VI540FTB4AUUt płyta indukcyjna
Części do płyty indukcyjnej Amica PBPW4VI540FTB4AUUt dobiera się po pełnych oznaczeniach urządzenia oraz numerze części, nie tylko po wyglądzie. Przy braku grzania, błędach, problemach z panelem lub przegrzewaniu najpierw wyklucz naczynie, zasilanie, chłodzenie i połączenia. To ogranicza ryzyko zakupu niewłaściwego modułu.
Jak rozpoznać część do tej płyty

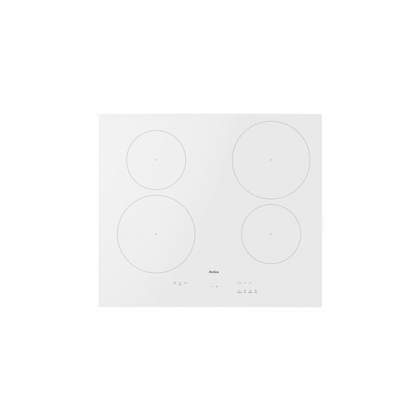

Model PBPW4VI540FTB4AUUt należy do rodziny płyt Amica z czterema polami indukcyjnymi. W zależności od wariantu urządzenia mogą występować różnice w module mocy, panelu sterowania, wiązce, cewkach, wentylatorze, osłonie dolnej i szybie. Oznaczenie handlowe modelu nie wystarcza, jeżeli producent rozróżnia wykonania numerem wyrobu lub numerem fabrycznym.
Przed zamówieniem przygotuj:
- pełny model z tabliczki znamionowej: PBPW4VI540FTB4AUUt;
- kod wyrobu Amica;
- 14-cyfrowy numer fabryczny;
- oznaczenie odczytane z uszkodzonej części, jeżeli jest widoczne;
- zdjęcie tabliczki i zdjęcie elementu złącznie z mocowaniem oraz złączami.
Samo podobieństwo szyby, cewki albo modułu na zdjęciu nie potwierdza zgodności. W płytach indukcyjnych znaczenie mają między innymi układ pól, moc modułu, sposób komunikacji, typ złącza, rozmieszczenie otworów, wersja oprogramowania i współpraca z konkretnym panelem.
Co może oznaczać objaw
| Objaw | Możliwe przyczyny | Co sprawdzić | Co oznacza wynik |
| Płyta nie reaguje na włączenie | Brak jednej fazy lub zasilania, wyłączone zabezpieczenie, uszkodzenie zasilacza, modułu sterującego albo połączenia | Czy zabezpieczenie nie zadziałało, czy panel otrzymuje zasilanie i czy wtyczki są osadzone | Brak zasilania nie wskazuje jeszcze na uszkodzony moduł mocy; pomiary instalacji wykonuje uprawniony elektryk |
| Jedno pole nie grzeje | Niewłaściwe naczynie, przerwane połączenie, cewka, czujnik temperatury, przekaźnik albo część modułu mocy | Użyj tego samego ferromagnetycznego garnka na innym polu, obserwuj komunikat i sprawdź złącza po odłączeniu urządzenia | Jeżeli inne pola działają, podejrzenie zawęża się do obwodu danego pola, ale nie przesądza, czy winna jest cewka, czujnik czy elektronika |
| Pole wykrywa garnek, lecz nie grzeje | Moduł mocy, IGBT, sterowanie cewką, przegrzanie albo ograniczenie mocy | Sprawdź, czy problem występuje na jednym czy kilku polach oraz czy wraca po ostygnięciu | Powtarzalne wyłączanie pod obciążeniem wymaga diagnostyki modułu; nie wymieniaj modułu tylko na podstawie samego objawu |
| Garnek nie jest wykrywany | Naczynie nieferromagnetyczne, za mała powierzchnia dna, krzywe lub zabrudzone dno, cewka, czujnik albo moduł | Przyłóż magnes do dna, sprawdź inne naczynie i mniejsze pole, oczyść oraz osusz powierzchnię | Brak detekcji na jednym garnku nie jest dowodem usterki płyty; problem występujący na różnych naczyniach i tylko na jednym polu wymaga dalszej kontroli |
| Płyta wyłącza się po kilku minutach | Zablokowany przepływ powietrza, niesprawny wentylator, czujnik temperatury, przegrzewanie modułu lub zbyt duże obciążenie | Sprawdź drożność wlotów i wylotów, pracę wentylatora oraz warunki zabudowy | Głośna lub całkowicie cicha praca wentylatora może mieć różne przyczyny; nie zakładaj od razu uszkodzenia samego silnika |
| Sensory migają albo panel nie przyjmuje poleceń | Wilgoć lub zabrudzenie, zakryty sensor, brak komunikacji, uszkodzony panel, wiązka albo moduł sterujący | Wyłącz zasilanie, wysusz i oczyść powierzchnię, następnie sprawdź połączenia panelu po całkowitym odłączeniu urządzenia | Jeżeli reset nie pomaga, sprawdzenie ciągłości i stanu złączy jest prostszym krokiem niż zakup panelu |
| Zadziałało zabezpieczenie nadprądowe | Zwarcie w module mocy, mostku prostowniczym, IGBT, zasilaczu lub instalacji | Nie włączaj płyty ponownie wielokrotnie; potrzebna jest kontrola obwodu zasilania i modułu | Uszkodzenie może obejmować więcej niż jeden element. Wymiana pojedynczego tranzystora bez znalezienia przyczyny może zakończyć się ponowną awarią |
| Szyba jest pęknięta | Uderzenie punktowe, szok mechaniczny albo wcześniejsze uszkodzenie | Wyłącz urządzenie i nie używaj go przy pęknięciu powierzchni | Pęknięta szyba może dopuścić wilgoć do części pod napięciem. Dobiera się ją po pełnym modelu i wykonaniu, a nie po wymiarze zewnętrznym |
Co sprawdzić przed zamówieniem modułu
Naczynie i ustawienia
Płyta indukcyjna wytwarza pole elektromagnetyczne w cewce znajdującej się pod szkłem. Garnek musi mieć ferromagnetyczne, możliwie płaskie dno o średnicy odpowiedniej dla pola. Test magnesem pozwala ocenić materiał dna, ale nie sprawdza elektroniki płyty ani rzeczywistej skuteczności grzania.
Jeżeli problem dotyczy tylko jednego garnka, najpierw porównaj go z naczyniem, które działa na innym polu. Jeżeli wszystkie naczynia są odrzucane przez jedno pole, sprawdzaj dalej połączenie, cewkę, czujnik oraz moduł przypisany do tego obwodu. Jeżeli płyta ogranicza moc kilku pól jednocześnie, przyczyną może być ustawiony limit całkowitej mocy, a nie uszkodzenie pojedynczego elementu.
Zasilanie i instalacja
Brak reakcji całej płyty może wynikać z przerwy w dopływie zasilania, zadziałania zabezpieczenia albo nieprawidłowego podłączenia. Płyta musi być przyłączona zgodnie ze schematem właściwym dla danego wariantu. Nie oceniaj poprawności podłączenia po samym wyglądzie przewodów.
Pomiary instalacji i diagnostyka pod napięciem wymagają uprawnień, doświadczenia oraz odpowiednich przyrządów. Nie wykonuj pomiarów na odsłoniętej płycie, jeżeli nie masz kwalifikacji do pracy przy instalacjach elektrycznych.
Połączenia i wiązki
Po odłączeniu urządzenia od obwodu zasilania można obejrzeć dostępne wtyczki i przewody. Szukaj luźnego zatrzasku, nadtopienia, śladów wilgoci, korozji, przypalenia oraz przerwanego przewodu. Złącze może wyglądać poprawnie z zewnątrz, a nie zapewniać pewnego kontaktu na pinie.
Przed odłączeniem wiązek wykonaj zdjęcie ich ułożenia i oznacz wtyczki. Nie ciągnij za przewody i nie zamieniaj podobnych złączy miejscami. W płytach Amica panel sterujący, płytka procesora i moduły mocy mogą być oddzielnymi elementami, dlatego wymiana całego zespołu bez sprawdzenia komunikacji może być niepotrzebna.
Pomiary: co można sprawdzić, a czego nie rozstrzygają
Cewka indukcyjna
Po odłączeniu urządzenia i rozładowaniu elementów przez osobę przygotowaną do pracy z elektroniką można sprawdzić ciągłość obwodu cewki między jej zaciskami. Pomiar przerwy wskazuje na problem z cewką lub jej połączeniem. Wynik ciągłości nie potwierdza jednak sprawności cewki pod obciążeniem ani sprawności modułu mocy.
Nie stosuj jednej uniwersalnej wartości rezystancji do wszystkich cewek w tej kategorii. Wynik trzeba porównać z dokumentacją konkretnego wariantu albo z identycznym, sprawnym obwodem. Pomiar wykonany przez elektronikę sterującą lub przez równoległe elementy może być mylący, dlatego w razie wątpliwości należy odłączyć odpowiednie przewody zgodnie z procedurą serwisową.
Wentylator
Jeżeli płyta przegrzewa się lub wyłącza, sprawdź najpierw drożność kanałów powietrznych i czy wirnik nie jest zablokowany. Pomiar uzwojenia silnika może wykazać przerwę albo zwarcie, ale nie potwierdza prawidłowego rozruchu, poboru prądu i pracy pod obciążeniem. Nie podłączaj wentylatora „na krótko”, jeżeli nie znasz jego napięcia, biegunowości i sposobu sterowania.
Wentylator dobiera się po oznaczeniu części oraz modelu płyty. Podobne wymiary i wtyczka nie gwarantują zgodności elektrycznej.
Moduł mocy i IGBT
Moduł mocy zawiera obwody pracujące przy wysokim napięciu i dużej mocy. Oględziny mogą ujawnić pęknięcia, nadpalone elementy, uszkodzone ścieżki, wybrzuszone kondensatory lub ślady zalania, ale brak widocznych uszkodzeń nie oznacza sprawności.
Prosty test diody lub rezystancji tranzystora IGBT może wskazać zwarcie, jednak nie zawsze wykrywa usterkę ujawniającą się dopiero pod napięciem i obciążeniem. Przy zadziałaniu zabezpieczenia trzeba sprawdzić cały tor zasilania i elementy współpracujące, zamiast wymieniać przypadkowy tranzystor. Naprawa płytki wymaga schematu lub dokumentacji właściwego modułu, doświadczenia z elektroniką mocy i bezpiecznego stanowiska.
Dostęp do części i wymiana
W tej rodzinie płyt części znajdują się pod szklaną płytą i dolną osłoną. Typowa kolejność prac serwisowych obejmuje:
- odłączenie wszystkich biegunów zasilania oraz zabezpieczenie obwodu przed przypadkowym załączeniem;
- wyjęcie płyty z blatu bez podważania szkła w miejscu, które może je naprężyć;
- odłożenie urządzenia na miękkim, stabilnym podłożu;
- demontaż dolnej osłony zgodnie z rozmieszczeniem mocowań danego wykonania;
- wykonanie zdjęć ułożenia przewodów i odłączenie właściwego złącza;
- oznaczenie modułu, cewki, wentylatora albo wiązki przed demontażem;
- przełożenie elementów mocujących i izolacyjnych do nowej części;
- kontrolę, czy przewody nie są przyciśnięte, a osłona nie dotyka elementów elektrycznych;
- próbę działania po ponownym zamontowaniu urządzenia w blacie.
Konstrukcja może się różnić między wariantami. Nie zakładaj, że wszystkie śruby, zatrzaski i złącza znajdują się w tych samych miejscach. Nie uruchamiaj płyty z usuniętą osłoną ani z pominiętym przewodem ochronnym. Przy wymianie szyby zwróć uwagę na uszczelkę, ramę, sprężyny i elementy podpierające; punktowe naprężenie może ponownie doprowadzić do pęknięcia.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Prace przy module mocy, pomiary pod napięciem i podłączenie płyty do instalacji powinien wykonywać wykwalifikowany elektryk lub serwisant. Nie mostkuj zabezpieczeń, nie omijaj czujników i nie uruchamiaj urządzenia po zalaniu bez sprawdzenia izolacji oraz elektroniki.
Dobór części do Amica PBPW4VI540FTB4AUUt
Najbezpieczniejsza kolejność doboru jest następująca:
- odczytaj pełny model, kod wyrobu i 14-cyfrowy numer fabryczny z tabliczki;
- ustal, czy wymieniasz szybę, cewkę, wentylator, wiązkę, osłonę, panel czy moduł mocy;
- porównaj numer części i oznaczenie wersji z elementem zamontowanym w urządzeniu;
- sprawdź kształt, średnicę pola, punkty mocowania, złącza i parametry elektryczne;
- przy module sterującym potwierdź, czy dana wersja wymaga konfiguracji lub współpracy z określonym panelem;
- przed zakupem prześlij zdjęcie tabliczki znamionowej oraz zdjęcie części, jeżeli oznaczenie jest nieczytelne.
Nie kupuj modułu „na próbę” tylko dlatego, że urządzenie wyświetla kod błędu. Kod może wskazywać obszar problemu, ale nie zawsze identyfikuje część do wymiany. W dokumentacji Amica dla rodziny PB4VI540FTB4AUUt opisano między innymi komunikaty związane z naczyniem, sensorami, zasilaniem, temperaturą i działaniem urządzenia; ich znaczenie trzeba odnosić do właściwego wariantu.
FAQ
Czy brak grzania oznacza uszkodzoną cewkę?
Nie. Przyczyną może być niewłaściwe naczynie, ograniczenie mocy, złącze, czujnik temperatury, moduł mocy albo problem z chłodzeniem. Pomiar ciągłości cewki może wykazać przerwę, ale prawidłowa rezystancja nie potwierdza sprawności całego obwodu.
Czy można dobrać moduł po numerze modelu zapisanym w sklepie?
Model jest punktem wyjścia, ale dla Amica należy potwierdzić także kod wyrobu i 14-cyfrowy numer fabryczny. Różne warianty mogą mieć podobną nazwę, a różnić się modułem, panelem, wiązką lub oprogramowaniem.
Płyta nie wykrywa garnka. Czy trzeba kupić nowe pole?
Najpierw sprawdź garnek magnesem, jego dno, średnicę oraz działanie na innym polu. Jeżeli kilka odpowiednich naczyń nie jest wykrywanych tylko na jednym polu, dalszej kontroli wymagają złącza, cewka, czujnik i moduł. Sam objaw nie wskazuje automatycznie jednej części.
Czy głośny wentylator oznacza jego zużycie?
Nie zawsze. Hałas może powodować zabrudzenie, ciało obce, ocierający wirnik, zużyte łożysko albo nieprawidłowe sterowanie. Jeżeli płyta wyłącza się termicznie, trzeba sprawdzić także drożność zabudowy i temperaturę modułów.
Czy pękniętą szybę można nadal używać?
Nie. Pęknięcie może umożliwić przedostanie się wilgoci do części pod napięciem. Płytę należy odłączyć i dobrać szybę po pełnych oznaczeniach urządzenia oraz jej wykonaniu, nie tylko po szerokości i długości.
Czy wymiana modułu zawsze wymaga programowania?
Nie ma jednej reguły dla wszystkich wariantów. Niektóre elementy mogą działać po prawidłowej wymianie, a inne wymagają zgodności z panelem lub konfiguracji. Potwierdź to po numerze modułu, modelu i dokumentacji konkretnej płyty.
