21665 - PBP4VI515FTB4P2U płyta indukcyjna
Części do płyty indukcyjnej Amica 21665 PBP4VI515FTB4P2U dobieraj po pełnym oznaczeniu urządzenia, nie tylko po wyglądzie elementu. Przy braku grzania, błędach, problemach z wykrywaniem garnka lub panelem trzeba odróżnić usterkę modułu, cewki, czujnika, wentylatora i zasilania.
Jak rozpoznać usterkę w płycie Amica PBP4VI515FTB4P2U
Model PBP4VI515FTB4P2U należy do rodziny płyt indukcyjnych z czterema polami grzejnymi. W zależności od pola zastosowano cewki o średnicy około 160–180 mm oraz 210–220 mm. Płyta ma układy mocy, czujniki temperatury, wentylację elektroniki, panel dotykowy i przewody łączące poszczególne moduły. Dlatego ten sam objaw może wynikać z różnych przyczyn.
Przed zamówieniem części zapisz dokładny objaw: czy nie działa cała płyta, jedna strona, jedno pole, samo grzanie, wykrywanie garnka, regulacja mocy czy panel dotykowy. Zanotuj również kod wyświetlany przez urządzenie i to, czy problem występuje od razu, po rozgrzaniu, po użyciu funkcji Booster albo po zadziałaniu zabezpieczenia.
Objaw → możliwe przyczyny → sprawdzenie
| Objaw | Możliwe przyczyny | Co sprawdzić i jak interpretować wynik |
| Płyta nie reaguje na włącznik | Brak zasilania, nieprawidłowe podłączenie, zadziałanie zabezpieczenia, uszkodzony moduł zasilania lub panel | Najpierw sprawdź zabezpieczenie obwodu i oznaki zasilania w instalacji. Jeżeli inne odbiorniki działają, a płyta pozostaje całkowicie martwa, potrzebna jest diagnostyka instalacji i elektroniki. Sam brak wyświetlacza nie wskazuje jeszcze konkretnego modułu. |
| Nie działa jedno pole, ale pozostałe grzeją | Cewka, czujnik temperatury, obwód rezonansowy, tranzystor IGBT, elementy sterowania mocy, przewody lub złącza | Użyj odpowiedniego garnka i porównaj zachowanie pola z innym polem. Jeżeli panel przyjmuje nastawę, lecz pole nie grzeje, podejrzenie przesuwa się z panelu na tor mocy. Jeżeli pole nie wykrywa garnka albo wykrywa go bez garnka, trzeba sprawdzić układ detekcji, cewkę i elektronikę danego kanału. |
| Pole grzeje tylko chwilę i się wyłącza | Przegrzanie, ograniczona wentylacja, zabrudzony lub niesprawny wentylator, czujnik temperatury, uszkodzenie modułu mocy | Sprawdź, czy otwory dopływu i odpływu powietrza nie są zasłonięte oraz czy problem pojawia się dopiero po rozgrzaniu. Jeżeli po całkowitym ostygnięciu płyta wraca do pracy, nie oznacza to sprawności modułu — może działać zabezpieczenie termiczne. |
| Panel dotykowy nie reaguje lub reaguje losowo | Wilgoć i zabrudzenie, aktywna blokada, uszkodzony panel, wiązka panel–moduł, zakłócenie zasilania | Osusz i oczyść panel, sprawdź blokadę oraz wykonaj reset zgodny z instrukcją. Jeżeli tylko część sensorów nie działa, nie należy od razu kupować modułu mocy; objaw może dotyczyć panelu lub jego wiązki. |
| Płyta nie rozpoznaje garnka | Niewłaściwe lub zbyt małe dno, przesunięcie naczynia, uszkodzona cewka, układ detekcji albo moduł | Sprawdź garnek magnesem i przetestuj go na innym sprawnym polu. Dno powinno być płaskie, suche i mieć odpowiednią średnicę ferromagnetyczną. Jeżeli kilka poprawnych naczyń nie działa tylko na jednym polu, bardziej prawdopodobny jest problem tego kanału. |
| Pojawia się kod błędu | Zakłócenie pomiaru, przegrzanie, problem z zasilaniem, komunikacją lub elementem mocy | Zapisz dokładny kod i moment jego wystąpienia. W tej rodzinie urządzeń oznaczenia błędów trzeba interpretować według właściwej instrukcji lub dokumentacji serwisowej; kod nie jest automatycznym wskazaniem części do kupienia. |
| Słychać szum, trzaski lub gwizd | Praca wentylatora, charakterystyka naczyń i cewek, luźne elementy albo usterka elektroniki | Cichy szum wentylatora po zakończeniu gotowania może być normalny. Dźwięk pojawiający się wyłącznie przy dużej mocy może wynikać z pracy cewek i naczynia. Nowy, głośny dźwięk połączony z wyłączaniem lub błędem wymaga kontroli wentylacji i modułu. |
Brak grzania a problem z garnkiem
Zanim podejrzysz cewkę lub moduł, sprawdź garnek na polu, które działa poprawnie. Płyta wymaga naczynia z ferromagnetycznym, płaskim dnem. Aluminium, szkło, miedź i część naczyń ze stali nierdzewnej nie zostaną wykryte. Także duży garnek może nie działać prawidłowo, jeżeli jego rzeczywiste dno magnetyczne jest znacznie mniejsze od pola.
Jeśli ten sam garnek działa na innych polach, a wybrane pole nie wykrywa go lub nie grzeje, przyczyny należy szukać w obwodzie tego pola. Jeżeli nie działa na żadnym polu, nie kupuj od razu cewki — najpierw wyklucz naczynie, blokadę, zasilanie i ustawienia urządzenia.
Co można sprawdzić miernikiem
Pomiary wykonuj wyłącznie po odłączeniu płyty od instalacji, po jej ostygnięciu i po upewnieniu się, że nie ma napięcia. Wewnątrz znajdują się elementy, które mogą magazynować energię po odłączeniu zasilania. Pomiar samej cewki lub ciągłości przewodu nie potwierdza sprawności całego obwodu indukcyjnego.
- Cewka indukcyjna: po odłączeniu przewodów można sprawdzić ciągłość uzwojenia i porównać wynik z takim samym, sprawnym polem. Przerwa, zwarcie do elementów metalowych albo wyraźna różnica względem odpowiednika wskazują na potrzebę dalszej diagnostyki. Nie stosuj jednej uniwersalnej wartości rezystancji dla wszystkich cewek.
- Czujnik temperatury: jego rezystancję należy mierzyć po odłączeniu od modułu i porównywać z charakterystyką przewidzianą dla konkretnego czujnika oraz temperatury. Przerwa lub zwarcie są nieprawidłowe, ale prawidłowa rezystancja w temperaturze pokojowej nie wyklucza usterki ujawniającej się po nagrzaniu.
- Wiązka i złącza: sprawdź ciągłość przewodów, stan zacisków, ślady nadpalenia, luźne styki i pęknięcia lutów. Pomiar przewodu bez poruszania wiązką może nie wykazać usterki przerywanej.
- Moduł mocy: testy tranzystorów IGBT, mostka prostowniczego, kondensatorów i obwodów sterowania wymagają znajomości konkretnego modułu. Pomiar wykonany na płytce bez odłączenia elementów może dawać wynik pozornie poprawny przez równoległe ścieżki.
Nie wykonuj pomiarów pod napięciem ani prób uruchamiania otwartej płyty bez kwalifikacji. Diagnostyka obwodów mocy, kondensatorów i tranzystorów IGBT jest przeznaczona dla wykwalifikowanego serwisanta z odpowiednimi przyrządami.
Dostęp do części i wymiana
W przypadku płyty zabudowanej dostęp do podzespołów zwykle wymaga odłączenia zasilania, wyjęcia urządzenia z blatu i zdjęcia dolnej osłony. Dokładna kolejność zależy od wykonania obudowy i sposobu zabudowy, dlatego nie należy zakładać jednakowej liczby śrub ani identycznego układu modułów dla każdej wersji.
Przed rozłączeniem przewodów warto wykonać zdjęcia połączeń i oznaczyć wtyczki. Nie ciągnij za przewody, nie zamieniaj złączy miejscami i nie opieraj szyby na wystających elementach. Przy wymianie cewki trzeba zwrócić uwagę na jej położenie, sprężyny lub elementy dystansowe, czujnik temperatury oraz przewody prowadzone w pobliżu gorących i ostrych części.
Wymiana panelu, wiązki lub wentylatora wymaga poprawnego ułożenia przewodów i pewnego osadzenia złączy. Przy wymianie modułu indukcyjnego trzeba sprawdzić zgodność wszystkich kanałów, cewki, czujników, zasilania i komunikacji z panelem. Nie każdy moduł jest zamienny tylko dlatego, że ma takie samo złącze lub podobny wygląd.

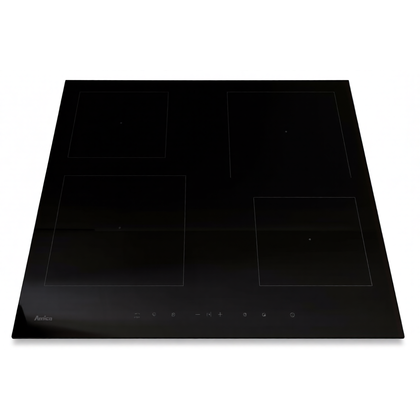

Po naprawie należy sprawdzić kolejno: uruchomienie płyty, reakcję panelu, wykrywanie odpowiedniego garnka na każdym polu, regulację mocy, pracę wentylatora oraz pojawianie się kodów błędów. Jeżeli szyba ceramiczna jest pęknięta, urządzenie trzeba odłączyć od zasilania i nie używać go do czasu wymiany właściwego elementu.
Dobór części do modelu 21665
Dla tej kategorii kluczowe jest oznaczenie Amica PBP4VI515FTB4P2U oraz numer kategorii modelowej 21665. Sam napis „płyta indukcyjna Amica” nie wystarcza do potwierdzenia zgodności. W obrębie podobnych płyt mogą występować różne moduły GECO, cewki, panele, wiązki, osłony i szyby.
Przed zakupem porównaj:
- model urządzenia i kod wyrobu z tabliczki znamionowej;
- 14-cyfrowy numer fabryczny Amica, jeżeli jest podany na tabliczce;
- oznaczenie uszkodzonej części i numer producenta;
- liczbę oraz położenie złączy;
- wymiary, średnicę cewki, moc i stronę montażu;
- wersję modułu, panelu lub wiązki oraz zgodność katalogową z konkretnym wariantem.
Zdjęcie części pomaga rozpoznać wykonanie, ale nie zastępuje pełnych danych urządzenia. Szczególnie ryzykowny jest zakup modułu po samym symbolu handlowym albo po identycznie wyglądającej wtyczce. Jeżeli oznaczenia są nieczytelne, przygotuj zdjęcie tabliczki znamionowej i zdjęcie etykiety starej części do weryfikacji.
FAQ
Czy brak grzania jednego pola oznacza uszkodzoną cewkę?
Nie. Przyczyną może być również czujnik temperatury, moduł mocy, tranzystor IGBT, elementy obwodu rezonansowego, wiązka lub złącze. Najpierw sprawdź poprawny garnek na innym polu i porównaj objawy. Pomiar cewki po odłączeniu przewodów może wykazać przerwę, ale prawidłowa ciągłość nie potwierdza sprawności całego kanału.
Czy można dobrać część do samego oznaczenia PBP4VI515FTB4P2U?
To oznaczenie wskazuje rodzinę urządzenia, ale w razie różnic produkcyjnych może być potrzebny również kod wyrobu i 14-cyfrowy numer fabryczny z tabliczki znamionowej. Przy modułach, panelach i szybach porównaj także numer części oraz wykonanie.
Czy kod błędu wskazuje część, którą trzeba kupić?
Nie. Kod zawęża obszar diagnostyki, ale może obejmować czujnik, przewody, przegrzanie, zasilanie albo moduł. Zapisz pełny kod, sprawdź warunki jego wystąpienia i porównaj go z dokumentacją właściwej wersji płyty.
Czy wentylator pracujący po wyłączeniu płyty oznacza awarię?
Niekoniecznie. Wentylator może chłodzić elektronikę jeszcze po zakończeniu gotowania. Niepokojące są natomiast brak przepływu powietrza, głośna praca, zapach przegrzania, częste wyłączanie pól lub powracający błąd temperatury.
Czy moduł indukcyjny można wymienić samodzielnie?
Wymiana mechaniczna może wyglądać prosto, ale moduł pracuje w obwodzie wysokiej mocy i może zawierać naładowane kondensatory. Przed montażem trzeba potwierdzić zgodność modułu, cewek, czujników i wiązek. Diagnostykę oraz naprawę elektroniki powinien wykonać wykwalifikowany serwisant.
Co przesłać do doboru części?
Przygotuj pełne zdjęcie tabliczki znamionowej, model PBP4VI515FTB4P2U, numer fabryczny, kod wyświetlanego błędu oraz zdjęcie etykiety starej części i jej złączy. Opisz też, czy problem dotyczy całej płyty, jednej strony, jednego pola, panelu czy wykrywania garnka.
