22944 - PBP4VI506F m.PI6506U płyta indukcyjna
Części do płyty indukcyjnej Amica 22944 - PBP4VI506F m.PI6506U dobiera się po pełnych oznaczeniach urządzenia, nie tylko po wyglądzie elementu. Przy braku grzania, wykrywania garnka, reakcji panelu lub samoczynnym wyłączaniu warto najpierw rozróżnić problem z zasilaniem, połączeniami, panelem, modułem mocy, cewką i chłodzeniem.
Jak rozpoznać problem w płycie Amica PBP4VI506F m.PI6506U
Płyta indukcyjna może nie działać z kilku niezależnych powodów. Ten sam objaw — na przykład brak grzania — może wynikać z niewłaściwego naczynia, problemu z zasilaniem, przerwy w wiązce, uszkodzenia modułu sterującego, modułu mocy, cewki indukcyjnej albo układu chłodzenia. Dlatego nie warto zamawiać całego modułu tylko na podstawie kodu błędu lub pojedynczego symptomu.
Przed rozpoczęciem prac odłącz płytę od instalacji elektrycznej odpowiednim wyłącznikiem. W zabudowie może być podłączona na więcej niż jeden obwód lub fazę. Pomiarów w urządzeniu pod napięciem, kontroli zasilania oraz naprawy obwodów mocy powinien dokonywać wykwalifikowany elektryk albo serwisant AGD.
Objaw, przyczyna i następny krok
| Objaw | Możliwe przyczyny | Co sprawdzić | Interpretacja |
| Płyta nie reaguje na włącznik | Brak zasilania, nieprawidłowe podłączenie, uszkodzony filtr lub moduł zasilania, panel sterujący | Zabezpieczenia w rozdzielnicy, obecność zasilania zgodnie ze schematem konkretnego urządzenia, widoczne ślady przegrzania i złącza | Brak zasilania nie potwierdza uszkodzenia modułu. Jeśli zasilanie jest prawidłowe, potrzebna jest dalsza diagnostyka elektroniki |
| Panel reaguje, ale pole nie grzeje | Niewykrywanie naczynia, cewka, czujnik temperatury, moduł mocy, IGBT, kondensator obwodu rezonansowego, wiązka | Próba z naczyniem ferromagnetycznym, porównanie z innym polem, kontrola złączy i elementów obwodu po odłączeniu zasilania | Samo ustawienie poziomu mocy nie oznacza, że generator indukcyjny pracuje |
| Jedno pole nie działa, pozostałe są sprawne | Lokalny moduł mocy, cewka, czujnik, przewody lub sterowanie danego kanału | Czy wyświetlacz przyjmuje poziom mocy, czy płyta rozpoznaje zdjęcie garnka i czy problem zmienia się po poruszeniu wiązką | Jeśli panel działa, podejrzenie przesuwa się z panelu na obwód konkretnego pola, ale nie wskazuje jeszcze jednej części |
| Płyta wykrywa garnek, lecz nie grzeje | Uszkodzenie stopnia mocy, sterowania tranzystora, zasilania pomocniczego albo elementu obwodu rezonansowego | Porównanie pomiarów z działającym kanałem, kontrola zwarć półprzewodników po rozładowaniu kondensatorów i oględziny lutów | Pomiar tranzystora miernikiem może nie wykryć usterki ujawniającej się dopiero pod obciążeniem |
| Płyta nie wykrywa garnka | Niewłaściwe naczynie, zabrudzenie lub wilgoć, cewka, czujnik, elektronika detekcji | Sprawdzenie garnka na innym polu, oczyszczenie i osuszenie szyby, porównanie zachowania kilku naczyń | Jeśli te same garnki działają na innych polach, bardziej prawdopodobna jest usterka lokalnego kanału niż naczynia |
| Płyta wyłącza się po kilku minutach | Przegrzewanie, niedrożna wentylacja, niesprawny wentylator, czujnik temperatury, przeciążenie lub uszkodzenie mocy | Drożność przestrzeni pod płytą, praca wentylatora, ślady przegrzania, zapisany kod błędu i zachowanie po ostygnięciu | Powrót pracy po ostygnięciu nie rozstrzyga, czy winny jest wentylator, czujnik czy moduł mocy |
| Panel dotykowy reaguje wybiórczo | Wilgoć, zabrudzenie od strony szyby, niewłaściwy docisk, taśma połączeniowa, płytka panelu | Odłączenie zasilania, dokładne osuszenie, oględziny taśmy i złączy po zdjęciu odpowiednich osłon | Jeśli panel działa po zdjęciu lub zmianie docisku szyby, nie należy od razu wymieniać modułu mocy |
Co można sprawdzić bez wymiany części
Najpierw sprawdź naczynie. Dno powinno być płaskie i ferromagnetyczne, a jego średnica musi odpowiadać wymaganiom danego pola. Próba na drugim polu pomaga oddzielić problem z garnkiem od usterki płyty.
Następnie zapisz dokładny objaw: które pole nie działa, czy pojawia się symbol braku naczynia, czy można ustawić moc, czy słychać przekaźnik lub wentylator oraz po jakim czasie następuje wyłączenie. Informacja, że wszystkie pola są martwe, prowadzi do innej kolejności kontroli niż awaria jednego kanału.
Po odłączeniu zasilania można wykonać oględziny dostępnych połączeń. Szukaj nadtopionych obudów złączy, przebarwień laminatu, pękniętych lutów, luźnych przewodów i śladów wilgoci. Złącze trzeba odłączać za obudowę wtyku, a nie ciągnąć za przewody. Samo dociśnięcie wtyczki nie jest naprawą, jeżeli styki są nadpalone lub przewód ma uszkodzenie.
Pomiar elementów — kiedy ma sens
Pomiar rezystancji wykonuje się na odłączonym i rozładowanym urządzeniu, po odłączeniu badanego elementu od reszty obwodu. Pomiar elementu pozostawionego w układzie może być zafałszowany przez równoległe ścieżki, kondensatory albo półprzewodniki.
W przypadku cewki lub elementu grzejnego wynik powinien być porównany z dokumentacją właściwego modułu albo z identycznym, sprawnym kanałem. Odczyt przerwy wskazuje na uszkodzenie połączenia lub uzwojenia, natomiast zwarcie do obudowy wymaga badania odpowiednim przyrządem i procedurą serwisową. Jedna wartość rezystancji nie potwierdza sprawności całego pola podczas pracy.

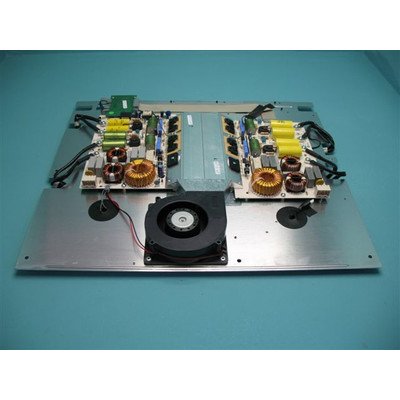

Przy module mocy można sprawdzać zwarcia między wyprowadzeniami tranzystorów mocy, stan bezpieczników, rezystorów i widoczne uszkodzenia. Wynik prawidłowy na zimnym elemencie nie wyklucza mikropęknięcia lutu, problemu z driverem, zasilaniem sterowania ani usterki ujawniającej się pod obciążeniem. W zaawansowanych płytach sygnał detekcji naczynia i sterowanie generatorem przechodzą przez elektronikę konkretnego modułu, dlatego pinów i napięć nie należy uogólniać na wszystkie płyty Amica.
Nie wykonuj pomiarów pod napięciem bez odpowiednich kwalifikacji, izolowanych sond, procedury dla danego modelu i zabezpieczenia przed przypadkowym dotknięciem obwodu. Kondensatory w układzie mocy mogą utrzymywać niebezpieczne napięcie po odłączeniu zasilania.
Dostęp do części i wymiana
W płytach do zabudowy dostęp do podzespołów zwykle uzyskuje się od spodu po wyjęciu urządzenia z blatu lub po bezpiecznym uniesieniu go zgodnie z konstrukcją mebla. Przed demontażem trzeba odłączyć zasilanie, zabezpieczyć szybę przed uderzeniem i oznaczyć wszystkie wtyki. Układ modułów, sposób mocowania cewki, prowadzenie przewodów i dostęp do panelu mogą różnić się między wariantami wykonania.
Typowa kolejność prac obejmuje:
- odłączenie instalacji przez właściwy wyłącznik i potwierdzenie braku napięcia;
- wyjęcie płyty z zabudowy bez podważania szyby metalowym narzędziem;
- zdjęcie dolnej osłony i wykonanie zdjęć połączeń przed ich odłączeniem;
- odłączenie wiązki badanego pola, panelu, wentylatora lub listwy przyłączeniowej;
- sprawdzenie, czy nowa część ma identyczne mocowania, oznaczenie, złącza i wersję elektroniki;
- montaż bez przygniatania przewodów, poprawne ułożenie izolacji i zapewnienie drożności chłodzenia;
- kontrolę działania na wszystkich polach po ponownym podłączeniu przez osobę uprawnioną.
Nie zamieniaj miejscami przewodów ani modułów tylko po to, aby wykonać próbę, jeżeli dokumentacja nie przewiduje takiego testu. W części płyt zamiana modułu może spowodować dodatkową awarię albo wymagać konfiguracji. Nie mostkuj zabezpieczeń termicznych, nie omijaj czujników i nie uruchamiaj urządzenia z otwartą obudową bez właściwej procedury serwisowej.
Jak dobrać część do tego modelu
Dla urządzeń Amica skrócona nazwa modelu nie zawsze wystarcza do identyfikacji wariantu. Przed zakupem przygotuj:
- pełne oznaczenie modelu: PBP4VI506F m.PI6506U;
- numer wyrobu lub kod produktu widoczny na tabliczce znamionowej;
- 14-cyfrowy numer fabryczny;
- oznaczenie uszkodzonego modułu lub części, jeśli jest czytelne;
- zdjęcia tabliczki znamionowej, złączy i etykiety części.
Nie porównuj wyłącznie kształtu, liczby pinów ani zdjęcia. Moduły o podobnej obudowie mogą różnić się mocą, układem pól, oprogramowaniem, sposobem komunikacji, wersją zasilania i konfiguracją urządzenia. Dotyczy to szczególnie modułów sterujących, zasilających i indukcyjnych.
Przy części mechanicznej sprawdź także wymiary, punkty mocowania, stronę montażu i sposób prowadzenia przewodów. Przy module elektronicznym porównaj numer katalogowy, rewizję płytki, oznaczenia producenta oraz informację, czy po montażu wymagana jest konfiguracja. Zgodność zamiennika trzeba potwierdzić dla konkretnego wariantu, a nie tylko dla rodziny płyt.
Kiedy naprawiać moduł, a kiedy go wymienić
Naprawa pojedynczego lutu, przewodu lub wymiennego elementu może być uzasadniona, jeśli przyczyna została potwierdzona i osoba wykonująca pracę ma doświadczenie z elektroniką mocy. Wymiana całego modułu jest właściwsza, gdy uszkodzenie obejmuje laminat, wiele elementów stopnia mocy, sterownik lub obszar wymagający programowania.
Nie kupuj kilku części na próbę. Najpierw ustal, czy problem dotyczy zasilania, panelu, wiązki, chłodzenia, konkretnego pola czy modułu wspólnego dla całej płyty. Dopiero wynik tej diagnostyki powinien prowadzić do wyboru części.
FAQ
Czy brak grzania jednego pola oznacza uszkodzony moduł indukcyjny?
Nie. Przyczyną może być także garnek, cewka, czujnik temperatury, przewód, złącze, stopień mocy albo sterowanie. Jeżeli panel przyjmuje ustawienia, ale pole nie grzeje, trzeba sprawdzić, czy płyta prawidłowo wykrywa obecność i zdjęcie naczynia oraz porównać dany kanał z działającym polem.
Czy kod błędu wskazuje część, którą trzeba kupić?
Nie. Kod opisuje wykryty stan, na przykład przegrzanie, problem z detekcją lub nieprawidłowość obwodu. Właściwe znaczenie zależy od rodziny elektroniki i instrukcji konkretnego wariantu. Kod powinien być punktem rozpoczęcia diagnostyki, a nie automatycznym wskazaniem modułu.
Jak sprawdzić, czy problem powoduje garnek?
Postaw na badanym polu inne, płaskie naczynie ferromagnetyczne, które działa na pozostałych polach. Oczyść i osusz szybę. Jeżeli kilka sprawnych garnków działa na innych polach, ale nie na jednym, podejrzenie przesuwa się na lokalny obwód pola, nie na naczynia.
Czy można dobrać część tylko po modelu PBP4VI506F?
Nie zawsze. Do Amica przygotuj model, kod wyrobu i pełny 14-cyfrowy numer fabryczny. Dodatkowo pomocne są zdjęcie tabliczki oraz oznaczenia z wymontowanej części. Skrócony model może obejmować różne warianty wykonania.
Czy wymiana modułu zawsze wymaga programowania?
Nie każda część wymaga konfiguracji, ale nie można tego założyć przed sprawdzeniem numeru modułu i dokumentacji wariantu. Po wymianie niektórych zespołów konieczne może być przypisanie parametrów, kalibracja albo sprawdzenie komunikacji między modułami.
Czy użytkownik może sam wymienić moduł płyty indukcyjnej?
Sama czynność mechanicznego odłączenia i przykręcenia części nie oznacza bezpiecznej naprawy. Płyta zawiera obwody mocy i kondensatory, a jej podłączenie może obejmować więcej niż jeden obwód. Diagnostyka elektryczna, kontrola zasilania i uruchomienie po naprawie wymagają odpowiednich kwalifikacji, narzędzi oraz procedury dla konkretnego modelu.
