22956 - PBF4VI508FTB m.PI6508TK płyta indukcyjna
Części do płyty indukcyjnej Amica PBF4VI508FTB m.PI6508TK dobiera się po pełnym oznaczeniu urządzenia i numerze części, nie tylko po wyglądzie. Przy braku grzania, błędach, problemach z wykrywaniem garnka lub uszkodzeniu szkła najpierw rozdziel usterkę zasilania, sterowania, modułu indukcyjnego i elementów chłodzenia. To ogranicza ryzyko zakupu niewłaściwego podzespołu.
Jak rozpoznać właściwy zakres części

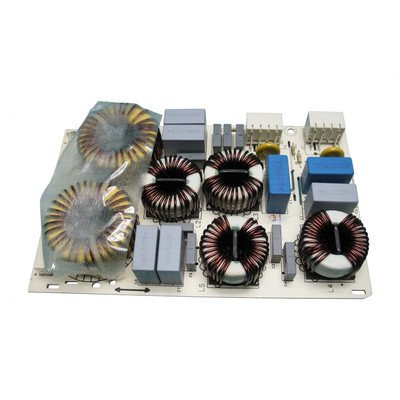

Kategoria dotyczy płyty indukcyjnej Amica PBF4VI508FTB, występującej także z oznaczeniem m.PI6508TK. W zależności od wersji urządzenia naprawa może dotyczyć powierzchni płyty, panelu sterowania, modułu zasilania, modułu indukcyjnego, cewek, wentylatora, listwy przyłączeniowej, osłony dolnej albo elementów montażowych.
Nie należy traktować całej płyty jako jednego podzespołu. Objaw „nie grzeje” może wynikać zarówno z problemu z garnkiem lub zasilaniem, jak i z usterki konkretnego toru mocy. Z kolei pęknięte szkło jest innym problemem niż brak wykrywania naczynia lub wybijanie zabezpieczenia.
Objaw → sprawdzenie → następny krok
| Objaw | Możliwe przyczyny | Co sprawdzić bez otwierania urządzenia | Co oznacza wynik |

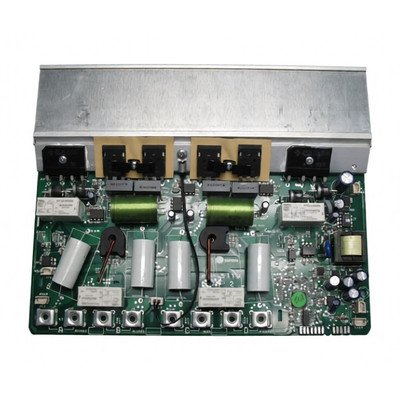

| Płyta nie reaguje na włączenie | Brak zasilania, problem z przyłączeniem, panel sterowania, moduł zasilania | Sprawdź zabezpieczenie obwodu, obecność zasilania zgodnie z instrukcją urządzenia oraz reakcję wyświetlacza | Jeżeli nie działa także panel, nie zaczynaj od wymiany cewki lub pojedynczego modułu grzewczego |
| Panel działa, ale jedno pole nie grzeje | Niewłaściwe naczynie, cewka, czujnik temperatury, tor mocy, przewody lub sterowanie | Użyj naczynia przeznaczonego do indukcji i porównaj zachowanie z innym polem; sprawdź, czy pojawia się symbol braku garnka | Jeżeli inne pola działają, podejrzenie zawęża się do konkretnego toru, ale sam objaw nie wskazuje jeszcze jednej części |

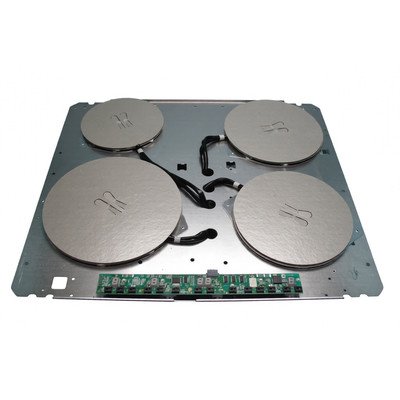

| Pole pokazuje moc, lecz nie przekazuje energii do garnka | Moduł indukcyjny, elementy toru rezonansowego, sterowanie tranzystorem, połączenia | Zwróć uwagę, czy po ustawieniu mocy słychać normalną pracę układu i czy urządzenie nie przerywa po chwili | Dalsza diagnoza wymaga pomiarów na odłączonym module i porównania z dokumentacją danego wariantu |
| Płyta wykrywa garnek bez garnka albo nie rozpoznaje naczynia | Czujnik obciążenia, układ pomiarowy, cewka, elementy SMD, sterowanie procesora | Wyklucz wilgoć, zabrudzenie i nieodpowiednie naczynie; sprawdź, czy problem dotyczy jednego czy kilku pól | Stałe błędne wykrywanie naczynia może wskazywać na elektronikę pola, ale nie uzasadnia wymiany całego modułu bez dalszych testów |
| Płyta wyłącza się po rozgrzaniu | Niedrożny przepływ powietrza, wentylator, przegrzewanie modułu, czujnik temperatury lub przeciążenie | Oczyść dostępne wloty i wyloty powietrza, sprawdź, czy wentylator uruchamia się podczas pracy oraz czy pod płytą zachowano wymagany odstęp | Jeżeli urządzenie wraca do pracy po ostygnięciu, trzeba sprawdzić chłodzenie i temperaturę, a nie tylko panel |
| Wybija zabezpieczenie przy uruchomieniu lub po rozpoczęciu grzania | Instalacja, błędne przyłączenie, zwarcie w module zasilania, mostek prostowniczy, tranzystor IGBT lub kondensator | Nie załączaj wielokrotnie zabezpieczenia i nie używaj prowizorycznych połączeń; zleć pomiar obwodu osobie wykwalifikowanej | Moment zadziałania zabezpieczenia pomaga odróżnić problem z przyłączem od zwarcia pojawiającego się po załączeniu toru mocy |
| Szkło jest pęknięte lub odspojone | Uszkodzenie mechaniczne, naprężenia, niewłaściwy montaż lub przegrzanie | Nie używaj urządzenia z pękniętą powierzchnią, szczególnie gdy uszkodzenie dochodzi do strefy sterowania lub krawędzi | Zwykle potrzebna jest wymiana kompletnej powierzchni zgodnej z konkretną wersją, a nie przypadkowej szyby o podobnych wymiarach |
Co sprawdzić przed zakupem modułu
Przed zamówieniem drogiego modułu wyklucz prostsze przyczyny:
- czy zabezpieczenie obwodu nie zadziałało i czy urządzenie jest prawidłowo przyłączone;
- czy naczynie ma ferromagnetyczne dno i jest ustawione centralnie na polu;
- czy panel dotykowy jest suchy, czysty i nie pozostaje zablokowany;
- czy problem dotyczy jednego pola, jednej strony płyty czy całego urządzenia;
- czy wloty powietrza nie są zasłonięte przez element zabudowy lub przedmioty w szafce;
- czy po ostygnięciu objaw znika, czy pozostaje bez zmian;
- jaki dokładnie kod błędu pojawia się na wyświetlaczu i w którym momencie pracy.
Kod błędu nie jest automatycznie numerem części do kupienia. W instrukcji konkretnej wersji może oznaczać przegrzanie, błąd czujnika, problem z komunikacją, zasilaniem albo naczyniem. Bez pełnego modelu i dokumentacji nie należy przenosić znaczenia kodu z innej płyty Amica.
Pomiary i diagnostyka elektroniki
Płyta indukcyjna zawiera obwody sieciowe oraz układy, w których po odłączeniu zasilania mogą pozostawać niebezpieczne napięcia. Pomiar napięć podczas pracy, badanie tranzystorów mocy i diagnostyka modułów powinny być wykonywane wyłącznie przez osobę z odpowiednimi kwalifikacjami, przy użyciu właściwego miernika i procedury dla konkretnego wariantu.
Przy pomiarach bez napięcia należy najpierw odłączyć urządzenie od instalacji, zabezpieczyć je przed przypadkowym załączeniem i odczekać zgodnie z procedurą serwisową. Kondensatory obwodu mocy trzeba traktować jako potencjalnie naładowane. Sam pomiar ciągłości przewodu lub rezystancji elementu nie potwierdza sprawności układu w warunkach obciążenia.
W zależności od objawu technik może sprawdzać:
- Połączenia i wiązki – czy złącza są osadzone, przewody nie są nadpalone, a styki nie mają śladów przegrzania. Brak przerwy w przewodzie nie wyklucza luźnego styku ujawniającego się dopiero pod obciążeniem.
- Cewkę pola – oględziny pod kątem przegrzania, uszkodzeń mechanicznych i stanu połączeń. Jeżeli pomiar odbiega od wartości podanej dla konkretnego modułu, potrzebne jest porównanie z dokumentacją, ponieważ nie ma jednej uniwersalnej wartości dla wszystkich konstrukcji.
- Czujnik temperatury – pomiar wykonuje się po odłączeniu elementu od elektroniki, a wynik porównuje z charakterystyką zastosowanego czujnika. Sama ciągłość obwodu nie potwierdza prawidłowej reakcji temperaturowej.
- Tor mocy – sprawdzenie tranzystora IGBT, mostka prostowniczego, bezpieczników, rezystorów, kondensatorów i elementów sterowania. Uszkodzenie jednego elementu może być skutkiem zwarcia innego, dlatego wymiana samego tranzystora bez ustalenia przyczyny może zakończyć się ponowną awarią.

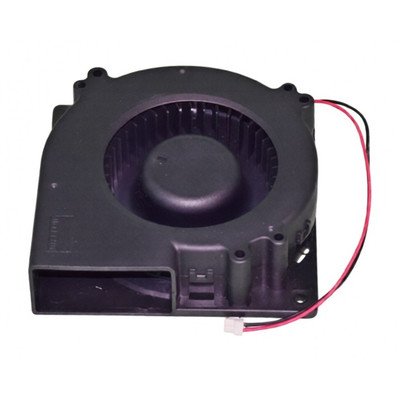

- Wentylator i chłodzenie – kontrola drożności kanałów, swobody obrotu wirnika, przewodów i sterowania. Wentylator może nie być pierwotną przyczyną, lecz jego niesprawność może powodować wyłączanie przez zabezpieczenie termiczne.
W praktycznej diagnostyce przydatne jest porównanie uszkodzonego pola z działającym polem o tej samej konstrukcji, ale wyłącznie wtedy, gdy punkty pomiarowe i układ są rzeczywiście równoważne. Nie wolno przekładać modułów ani elementów „na próbę”, jeżeli może to uszkodzić sprawną część lub stworzyć zagrożenie.
Dostęp do części i wymiana
W typowej konstrukcji płyty indukcyjnej dostęp do modułów uzyskuje się od spodu po wyjęciu urządzenia z blatu. Dokładna kolejność zależy od wersji obudowy i sposobu mocowania. Przed rozpoczęciem prac trzeba odłączyć płytę od instalacji w rozdzielnicy, a nie tylko wyłączyć panel dotykowy.
Bezpieczna kolejność organizacyjna wygląda następująco:
- sfotografuj położenie przewodów, złączy i elementów mocujących przed demontażem;
- oznacz wiązki, jeżeli ich położenie nie wynika jednoznacznie z konstrukcji;

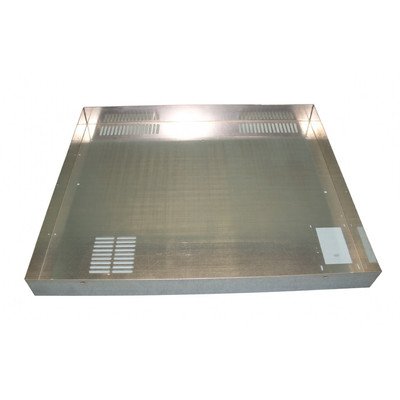

- zdejmuj osłonę dolną bez nacisku na szkło, moduły i wentylator;
- odłączaj złącza za obudowę wtyku, nie za przewody;
- sprawdź, czy nowa część ma taki sam numer, układ złączy, mocowania i przeznaczenie;
- nie uruchamiaj urządzenia z pominiętymi osłonami, ekranami lub zabezpieczeniami;
- po montażu wykonaj kontrolę przewodów, mocowań, chłodzenia i poprawności przyłączenia przed próbą pracy.
Wymiana kompletnej płyty indukcyjnej lub modułu może wymagać dopasowania do konkretnego układu sterowania. Nie każda część o podobnym wyglądzie jest zamienna, a konieczność konfiguracji lub programowania zależy od danego zespołu i wersji urządzenia. Jeżeli uszkodzone jest szkło, nie wolno pozostawiać pęknięcia tylko dlatego, że pola nadal grzeją.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Diagnostyka pod napięciem oraz ingerencja w obwody mocy nie są przeznaczone dla osoby bez przygotowania.
Jak dobrać część do PBF4VI508FTB
Dla urządzeń Amica nie wystarcza skrócona nazwa modelu. Przy doborze przygotuj z tabliczki znamionowej:
- model urządzenia: PBF4VI508FTB;
- kod wyrobu;
- 14-cyfrowy numer fabryczny;
- oznaczenie części odczytane z uszkodzonego elementu, jeżeli jest dostępne;
- zdjęcie tabliczki i złączy, gdy występuje kilka podobnych wariantów.

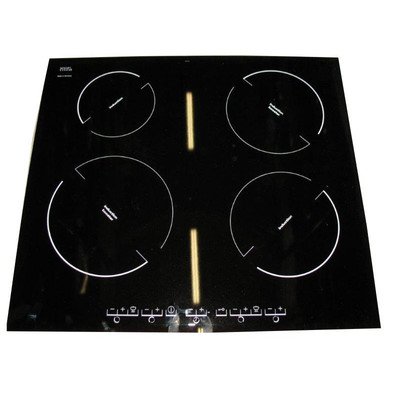

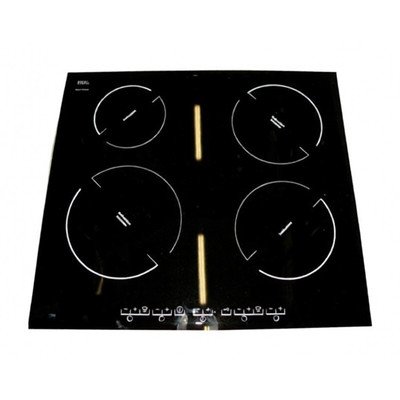

W przypadku powierzchni indukcyjnej występuje między innymi oznaczenie części PBF4VI508FTB/KL oraz numer katalogowy 9040993, ale nie należy przenosić tej zgodności na moduły, cewki, panele ani elementy z innych wersji. Każdy podzespół trzeba potwierdzić osobno.
Samo podobieństwo zdjęcia, identyczna liczba pinów, zbliżona moc lub nazwa handlowa PI6508TK nie gwarantują zgodności. Różnice mogą dotyczyć układu ścieżek, wersji sterownika, mocowania, rozmieszczenia pól, oprogramowania lub współpracy z pozostałymi modułami.
Przed zakupem porównaj pełne dane z tabliczki znamionowej, numer katalogowy części, oznaczenia na płytce oraz listę modeli przypisaną do produktu. Jeżeli oznaczenie jest niepełne, prześlij zdjęcie tabliczki i uszkodzonego podzespołu do weryfikacji zamiast dobierać część wyłącznie po wyglądzie.
Konserwacja i ograniczanie ryzyka awarii
- Nie zakrywaj otworów wentylacyjnych i zapewnij zabudowie odstępy wymagane przez instrukcję.
- Nie stawiaj ciężkich ani gorących przedmiotów na krawędzi płyty.
- Usuwaj rozlane płyny, zanim dostaną się do panelu dotykowego lub szczelin obudowy.
- Nie używaj płyty z pękniętym szkłem.
- Nie resetuj wielokrotnie zabezpieczenia po wystąpieniu zwarcia.
- Po naprawie sprawdź działanie wentylatora, wszystkich pól, panelu, wykrywania naczynia i reakcji na wyłączenie.
FAQ
Czy do PBF4VI508FTB można kupić samą szybę lub powierzchnię indukcyjną?
Tak, ale trzeba potwierdzić dokładny wariant części. Przykładowe oznaczenie PBF4VI508FTB/KL i numer 9040993 odnoszą się do konkretnej powierzchni, dlatego nie należy zastępować jej szybą przeznaczoną do podobnego modelu.
Jedno pole nie grzeje, ale pozostałe działają. Czy winna jest cewka?
Nie musi być. Przyczyną może być naczynie, czujnik temperatury, przewody, układ detekcji garnka, tranzystor IGBT, elementy sterowania albo moduł indukcyjny. Najpierw porównaj zachowanie pola z innym polem i sprawdź, czy problem występuje tylko z jednym naczyniem.
Czy można zmierzyć moduł indukcyjny zwykłym miernikiem?
Można wykonać wybrane pomiary po odłączeniu modułu, ale ich zakres i interpretacja zależą od konstrukcji. Pomiar rezystancji lub ciągłości nie potwierdza pełnej sprawności podczas pracy, a pomiary napięć w urządzeniu wymagają kwalifikacji i zabezpieczeń.
Czy kod błędu oznacza konkretną część do wymiany?
Nie. Kod wskazuje obszar problemu określony przez elektronikę danego modelu. Trzeba sprawdzić jego znaczenie w instrukcji właściwej dla urządzenia oraz potwierdzić zasilanie, chłodzenie, połączenia i elementy współpracujące.
Jakie dane Amica podać przy doborze części?
Podaj model, kod wyrobu i pełny 14-cyfrowy numer fabryczny z tabliczki znamionowej. Przy częściach elektronicznych warto dołączyć również zdjęcie etykiety modułu, numer katalogowy oraz zdjęcia złączy.
Czy identyczne złącze oznacza, że moduł będzie pasował?
Nie. Złącze może być takie samo przy różnej wersji elektroniki, mocy, oprogramowaniu lub przeznaczeniu. Zgodność trzeba potwierdzić po pełnych oznaczeniach urządzenia i części.
