23002 - PBF4VI511AFTB4SD INARI płyta in
Części do Amica PBF4VI511AFTB4SD INARI obejmują między innymi moduły indukcyjne, panel sterowania, wentylator, przewody, uszczelkę i elementy mocujące. Przed zakupem porównaj pełne oznaczenia z tabliczki znamionowej oraz numer uszkodzonego podzespołu, ponieważ podobne części mogą różnić się wykonaniem, złączami i oprogramowaniem.
Jakie części występują w płycie Amica PBF4VI511AFTB4SD
Płyta indukcyjna z tej rodziny korzysta z kilku współpracujących grup podzespołów. W zależności od wariantu wykonania można spotkać między innymi:
- panel sterowania i przewód panelu – odpowiadają za odbiór dotyku, wyświetlanie poziomu mocy, obsługę minutnika, funkcji Booster i blokady;

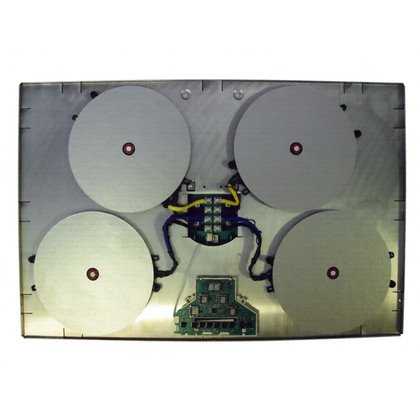

- moduły indukcyjne lub moduły mocy – sterują pracą poszczególnych cewek, wykrywaniem naczynia i regulacją energii przekazywanej do garnka;
- cewki pól grzewczych – wytwarzają pole elektromagnetyczne, które nagrzewa ferromagnetyczne dno naczynia;
- płytka zasilania i filtr przeciwzakłóceniowy – doprowadzają oraz filtrują energię dla elektroniki mocy;
- wentylator i jego wiązka – odprowadzają ciepło z modułów sterujących i zasilających, jeżeli dany wariant płyty został w niego wyposażony;
- elementy obudowy i montażowe – między innymi pokrywy modułów, zaciski, śruby oraz uszczelka między płytą a blatem.
W instrukcji dla rodziny PB4VI511FTB4S opisano automatyczne chłodzenie elektroniki wentylatorem oraz zabezpieczenie termiczne, które może ograniczać moc albo odłączać pola przy zbyt wysokiej temperaturze. Nie oznacza to jednak, że każda część z tej rodziny pasuje do każdego wariantu oznaczenia.
Objaw nie wskazuje jeszcze konkretnej części
Płyta nie reaguje lub nie włącza się
Najpierw sprawdź, czy problem dotyczy całego urządzenia, czy tylko jednego obwodu zasilania. Płyta może nie uruchomić się po zadziałaniu zabezpieczenia instalacji, błędnym podłączeniu, przerwie na listwie przyłączeniowej albo uszkodzeniu modułu zasilania. W tej rodzinie producent przewiduje określone warianty przyłączenia, dlatego ingerencję w przewody i zaciski powinien wykonać uprawniony instalator.
Jeśli wyświetlacz i sygnały dotykowe działają, ale żadne pole nie grzeje, podejrzenie przesuwa się w stronę zasilania modułów mocy, komunikacji między panelem a elektroniką albo wspólnego obwodu sterowania. Jeżeli nie działa tylko jeden wyświetlacz lub jedna strona panelu, bardziej prawdopodobny jest lokalny problem panelu, taśmy, złącza albo elektroniki obsługującej tę część urządzenia.
Jedno pole nie grzeje
Przy jednym niesprawnym polu nie kupuj od razu całego modułu. Najpierw rozróżnij następujące sytuacje:
- panel pozwala wybrać pole, ale po postawieniu garnka nie rozpoczyna grzania – sprawdź naczynie, cewkę, czujnik temperatury, obwód detekcji garnka i tor mocy;
- pole pokazuje brak garnka mimo prawidłowego naczynia – przyczyną może być niewłaściwe dno garnka, przerwa w cewce, uszkodzenie czujnika lub elektroniki wykrywania obciążenia;
- pole zgłasza przegrzanie albo wyłącza się po kilku minutach – sprawdź drożność chłodzenia, pracę wentylatora, czujniki temperatury i ślady przegrzania na module;
- pole działa tylko okresowo – zwróć uwagę na luźne złącza, pęknięte luty i elementy, których usterka ujawnia się dopiero pod obciążeniem;
- jednocześnie wybijane jest zabezpieczenie – podejrzane są między innymi tranzystor IGBT, mostek prostowniczy, kondensator obwodu rezonansowego, filtr lub zwarcie w module. Nie uruchamiaj wielokrotnie płyty po takim zdarzeniu.
Płyta głośno pracuje
Ciche brzęczenie, kliknięcia przekaźników i zmiana tonu przy dużej mocy mogą być normalnym skutkiem pracy elektroniki oraz naczynia. Najpierw użyj garnka przeznaczonego do indukcji i sprawdź, czy magnes przyciąga jego dno.
Jeżeli dźwięk przypomina tarcie, terkotanie albo narasta wraz z temperaturą, sprawdź, czy wentylator nie jest zabrudzony, zablokowany lub uszkodzony mechanicznie. Hałas może też pochodzić od luźnego elementu obudowy, cewki, modułu mocy albo nieprawidłowego osadzenia płyty w blacie. Sam dźwięk nie pozwala rozstrzygnąć, którą część należy wymienić.
Co można sprawdzić przed demontażem
Użytkownik może bez otwierania urządzenia sprawdzić:
- Czy płyta otrzymuje zasilanie i czy nie zadziałało zabezpieczenie obwodu.
- Czy problem występuje na wszystkich polach, czy tylko na jednym.
- Czy garnek ma płaskie, ferromagnetyczne dno i odpowiednią średnicę.
- Czy panel dotykowy jest suchy i wolny od zabrudzeń lub przedmiotów.
- Czy wloty i wyloty powietrza nie są zasłonięte przez mebel, piekarnik albo przedmioty w szafce.
- Czy po ostygnięciu urządzenie zachowuje się tak samo, czy usterka pojawia się dopiero po rozgrzaniu.
W przypadku kodu błędu zapisz dokładny symbol, pole, na którym się pojawia, oraz moment wystąpienia. Kod może wskazywać obszar problemu, ale nie jest automatycznym wskazaniem modułu do zakupu. Znaczenie kodu trzeba sprawdzić w instrukcji właściwej dla pełnego wariantu urządzenia.
Pomiary i oględziny po odłączeniu zasilania
Przed zdjęciem obudowy odłącz płytę w sposób właściwy dla jej instalacji: przez wyjęcie wtyczki albo wyłączenie odpowiedniego zabezpieczenia. Przyłącze płyt indukcyjnych może obejmować więcej niż jeden obwód, dlatego samo wyłączenie jednego bezpiecznika nie zawsze jest wystarczające. Brak napięcia należy potwierdzić odpowiednim przyrządem, jeżeli konstrukcja i kwalifikacje osoby wykonującej czynność tego wymagają.
Po uzyskaniu dostępu można wykonać oględziny:
- sprawdzić, czy na module nie ma śladów zwęglenia, pękniętych elementów, nadtopionych złączy lub przebarwień radiatora;
- obejrzeć wtyczki cewek, czujników, wentylatora i panelu, zwracając uwagę na luźne styki oraz ślady przegrzania;
- porównać budowę niesprawnego toru z działającym polem, jeżeli moduł zawiera podobne obwody;
- ocenić cewkę pod kątem przerw w uzwojeniu, uszkodzonych przewodów i odklejonych połączeń;
- sprawdzić, czy wentylator obraca się swobodnie i czy jego łopatki nie są zablokowane.
Pomiar rezystancji wykonuj na odłączonej i rozładowanej części, najlepiej po odłączeniu badanego przewodu od pozostałego układu. Wynik nieskończony może wskazywać na przerwę, a bardzo mała rezystancja na zwarcie, lecz wartość prawidłowa zależy od konkretnej cewki, czujnika i konstrukcji modułu. Nie ma jednej uniwersalnej rezystancji dla wszystkich części tej kategorii.
Pomiar tranzystora IGBT, mostka prostowniczego i elementów obwodu rezonansowego wymaga znajomości punktów pomiarowych oraz wpływu elementów połączonych równolegle. Pomiar elementu w układzie może dać wynik pozornie prawidłowy. W praktyce usterka może ujawniać się dopiero pod obciążeniem, dlatego prosty test omomierzem nie potwierdza pełnej sprawności modułu.
Pomiary pod napięciem, sprawdzanie obwodów wysokiej mocy i próby pracy po zdjęciu osłon są przeznaczone dla wykwalifikowanego serwisanta. Płyta może korzystać z niebezpiecznych napięć, a kondensatory mogą pozostawać naładowane po odłączeniu zasilania.
Dostęp do części i wymiana
W typowej konstrukcji płytę trzeba wyjąć z blatu, odłączyć od instalacji i położyć szybą na miękkim, stabilnym podłożu. Następnie uzyskuje się dostęp do dolnej pokrywy i modułów. Dokładna kolejność zależy od wykonania: niektóre elementy są dostępne po zdjęciu samej osłony, a inne wymagają odłączenia przewodów, wyjęcia wsporników lub demontażu modułu z radiatorem.
Przed odłączeniem przewodów:
- wykonaj zdjęcia połączeń i oznacz wtyczki, jeśli nie mają jednoznacznych kluczy;
- nie ciągnij za przewody, lecz za obudowę złącza;
- sprawdź ułożenie przewodów przy wentylatorze i cewkach;
- zachowaj elementy izolacyjne, podkładki oraz blaszki dociskowe radiatora;
- nie uruchamiaj urządzenia z usuniętą osłoną ani z pominiętym przewodem ochronnym.
Wymiana kompletnego modułu zwykle polega na przeniesieniu złączy, mocowań i elementów chłodzenia do nowej części. Po montażu trzeba skontrolować, czy przewody nie są przyciśnięte, radiator ma prawidłowy docisk, a uszczelka między płytą i blatem nie została uszkodzona. W zależności od zastosowanego modułu może być potrzebna konfiguracja lub zaprogramowanie; nie należy zakładać tego bez potwierdzenia dla konkretnego numeru części.
Naprawa płytki na poziomie IGBT, rezystorów SMD, przekaźników lub sterownika jest możliwa tylko wtedy, gdy osoba wykonująca pracę potrafi zidentyfikować przyczynę uszkodzenia i sprawdzić elementy współpracujące. Wymiana jednego spalonego tranzystora bez kontroli mostka, sterowania bramki, rezystorów i chłodzenia może doprowadzić do ponownej awarii.
Jak dobrać część do tego modelu Amica
Dla urządzeń Amica przygotuj z tabliczki znamionowej:
- pełny model, w tym oznaczenie PBF4VI511AFTB4SD;
- kod wyrobu;
- 14-cyfrowy numer fabryczny;
- oznaczenie znajdujące się bezpośrednio na wymienianym module lub panelu;
- zdjęcie złączy, mocowań i etykiety części, gdy podzespół jest już zdemontowany.
Instrukcja obejmuje rodzinę oznaczeń PB4VI511FTB4S i PB4VI511AFTB4S2, ale samo podobieństwo modelu nie potwierdza zgodności z każdym wariantem końcowym. Szczególne znaczenie mogą mieć wersja modułu, liczba i typ pól, moc znamionowa, układ złączy, sposób chłodzenia oraz oprogramowanie sterownika.
Nie dobieraj części wyłącznie po zdjęciu, nazwie handlowej płyty ani identycznym kształcie wtyczki. Przed zamówieniem porównaj numer katalogowy, parametry, rozstaw mocowań, wymiary i oznaczenia na płytce. Jeżeli nie masz pewności, prześlij komplet danych z tabliczki oraz zdjęcia podzespołu do weryfikacji.
FAQ
Czy brak grzania oznacza uszkodzenie modułu indukcyjnego?
Nie. Przyczyną może być naczynie nieprzystosowane do indukcji, problem z detekcją garnka, czujnikiem temperatury, cewką, przewodem, wentylacją albo elektroniką mocy. Moduł warto podejrzewać dopiero po wykluczeniu prostszych przyczyn i sprawdzeniu konkretnego toru.
Czy można sprawdzić cewkę zwykłym miernikiem?
Można sprawdzić ciągłość uzwojenia po odłączeniu cewki od układu, ale taki test ma ograniczoną wartość. Nie wykrywa wszystkich uszkodzeń izolacji, połączeń pod obciążeniem ani problemów z elektroniką sterującą. Wynik trzeba porównać z dokumentacją lub analogicznym, sprawnym polem tego samego modułu.
Płyta wyłącza się po rozgrzaniu. Czy wymienić wentylator?
Nie od razu. Sprawdź, czy płyta ma wentylator, czy łopatki obracają się swobodnie i czy kanały powietrzne nie są zasłonięte. Podobne objawy powodują czujnik temperatury, przegrzewający się moduł, słabe połączenie lub uszkodzenie elementu mocy.
Czy kod błędu wskazuje część do kupienia?
Nie. Kod określa zwykle obszar, w którym sterownik wykrył nieprawidłowość. Dla prawidłowej interpretacji potrzebne są pełny model, dokładny wariant elektroniki i warunki wystąpienia błędu. Ten sam symbol nie powinien być automatycznie przenoszony na wszystkie płyty Amica.
Czy moduł z podobnej płyty Amica będzie pasował?
Nie musi. Podobny wygląd, liczba pól lub złącze nie gwarantują zgodności. Porównaj numer katalogowy, wersję wykonania, moc, układ złączy, mocowania oraz ewentualne wymagania dotyczące konfiguracji.
Co przygotować do doboru części?
Przygotuj pełny model, kod wyrobu i 14-cyfrowy numer fabryczny z tabliczki znamionowej. Pomocne są także zdjęcie etykiety uszkodzonej części, złączy, mocowań oraz opis objawu: które pole nie działa, czy pojawia się kod błędu i czy usterka zależy od temperatury.
