23033 - PG4VI512FTB4S płyta indukcyjna
Części do płyty indukcyjnej Amica PG4VI512FTB4S, kod 23033, dobiera się na podstawie pełnych danych urządzenia i oznaczeń części. Przy braku grzania, błędach, problemach z panelem lub pękniętej szybie najpierw rozróżnij usterkę zasilania, sterowania, modułu indukcyjnego i elementów mechanicznych.
Jak rozpoznać, którego obszaru dotyczy usterka
Płyta Amica PG4VI512FTB4S ma cztery pola indukcyjne oraz panel sensorowy. W dokumentacji rodziny PG4VI512FTB4S wyszczególniono pola o średnicy 180 i 220 mm, funkcję Booster, timer, pauzę oraz automatyczne chłodzenie elektroniki. Objaw wskazuje kierunek diagnostyki, ale sam nie potwierdza uszkodzenia konkretnej części.
| Objaw | Możliwe przyczyny | Co sprawdzić najpierw | Interpretacja i następny krok |
| Cała płyta nie reaguje | Brak zasilania, nieprawidłowe przyłączenie, uszkodzenie listwy, zasilacza lub modułu sterującego | Zabezpieczenia obwodu, obecność zasilania zgodnie ze schematem urządzenia, stan listwy i przewodów | Jeżeli zasilanie instalacji jest prawidłowe, dalsze pomiary modułu wymagają dokumentacji serwisowej. Nie kupuj od razu panelu ani modułu mocy. |
| Działa panel, ale jedno pole nie grzeje | Niewłaściwe naczynie, cewka, czujnik temperatury, obwód rezonansowy, tranzystor mocy, przekaźnik, połączenie lub moduł indukcyjny | Sprawdzenie garnka z dnem ferromagnetycznym, porównanie zachowania z innym polem, oględziny złączy po odłączeniu zasilania | Jeżeli pole przyjmuje ustawienie, lecz nie rozpoczyna grzania albo błędnie wykrywa garnek, podejrzany jest tor danego pola, ale nie musi to oznaczać uszkodzenia całej płytki. |
| Pole przerywa pracę po rozgrzaniu | Przegrzewanie, zabrudzony lub zablokowany przepływ powietrza, wentylator, czujnik temperatury, przekaźnik lub element mocy | Czy wentylator uruchamia się, czy wloty i wyloty powietrza są drożne, czy problem zależy od czasu i mocy grzania | Usterka zależna od temperatury może nie wystąpić podczas krótkiego pomiaru na zimnym urządzeniu. Potrzebna jest diagnostyka w warunkach opisanych dla konkretnego modułu. |
| Panel nie reaguje lub reaguje losowo | Wilgoć i zabrudzenie pod szybą, uszkodzenie panelu sensorowego, taśmy, złącza albo zasilania sterownika | Po ostygnięciu oczyść i dokładnie osusz powierzchnię, sprawdź, czy problem dotyczy wszystkich sensorów czy tylko wybranych | Jeżeli po wysuszeniu nadal nie działa określona strefa, sprawdź taśmę i panel. Sam brak reakcji nie przesądza o awarii elektroniki. |
| Płyta wyświetla kod błędu | Przegrzanie, problem z czujnikiem, zasilaniem, komunikacją lub modułem mocy | Zapisz dokładny kod i moment wystąpienia; porównaj go z instrukcją właściwego wariantu | Kod błędu jest wskazówką dla obwodu, a nie automatycznym wskazaniem części do zakupu. |
| Słychać buczenie, klikanie lub pracę wentylatora | Normalna praca indukcji, niewłaściwe naczynie, luźne mocowanie, wentylator albo elementy mocy | Sprawdź naczynie, jego ustawienie, drożność chłodzenia i czy dźwięk występuje tylko przy dużej mocy | Odgłos zależny od konkretnego garnka nie wskazuje na uszkodzenie płyty. Stały hałas, tarcie lub wyłączanie po rozgrzaniu wymaga dalszej kontroli. |
| Szyba jest pęknięta lub ma odprysk | Uszkodzenie mechaniczne powierzchni ceramicznej | Oględziny całej powierzchni, także krawędzi i miejsca mocowania | Pękniętej płyty nie należy używać. Wilgoć może przedostać się do części pod napięciem; właściwym kierunkiem jest dobór odpowiedniej szyby lub kompletnego elementu zgodnie z katalogiem. |
Co sprawdzić przed zamówieniem części
1. Zasilanie i przyłączenie
Jeżeli nie działa cała płyta, zacznij od rozdzielnicy i obwodu przeznaczonego dla urządzenia. Instrukcja tej rodziny przewiduje przyłączenie jednofazowe 230 V lub dwufazowe 400/230 V, ale sposób wykonania zależy od schematu na konkretnym urządzeniu i instalacji. Brak jednej fazy, luźny zacisk, niewłaściwe mostki albo uszkodzenie zabezpieczenia może powodować częściową pracę płyty i zostać błędnie rozpoznane jako uszkodzenie modułu.
Nie wykonuj pomiarów napięcia ani zmian w listwie przyłączeniowej bez kwalifikacji elektrycznych. Przyłączenie i diagnostyka obwodów zasilających należą do prac dla uprawnionego instalatora lub serwisanta.
2. Naczynie i detekcja garnka
Przed rozbieraniem urządzenia użyj garnka z płaskim, ferromagnetycznym dnem i ustaw go centralnie na polu. Magnes powinien przyciągać się do dna naczynia. Naczynie z aluminium, szkła lub materiału niemagnetycznego może spowodować brak grzania mimo sprawnej płyty. Podobny objaw daje zbyt mała średnica dna, nierówne ustawienie albo mocno odkształcone dno.
Jeżeli jedno pole nie wykrywa garnka, a pozostałe działają z tym samym naczyniem, porównaj zachowanie pola na różnych poziomach mocy. Gdy wyświetlacz pozwala ustawić moc, ale generator nie rozpoczyna pracy, przyczyną może być tor detekcji obciążenia, element mocy, cewka, czujnik lub połączenie między modułami.
3. Oględziny po odłączeniu zasilania
Po odcięciu zasilania i upewnieniu się, że urządzenie nie może zostać przypadkowo załączone, można wykonać oględziny dostępnych połączeń. Szukaj nadpalonych wtyczek, przebarwień laminatu, pękniętych lutów, luźnych przewodów, śladów wilgoci i uszkodzeń mechanicznych wentylatora. Nie mostkuj zabezpieczeń i nie uruchamiaj płyty z odsłoniętymi częściami tylko po to, aby sprawdzić, czy zacznie działać.
W module indukcyjnym zwykły pomiar rezystancji może nie wykazać usterki ujawniającej się dopiero pod obciążeniem lub po rozgrzaniu. Dotyczy to między innymi pękniętych lutów, rezystorów w obwodzie sterowania tranzystora IGBT i elementów, które zmieniają parametry podczas pracy. Wynik pomiaru na zimnej, odłączonej płytce nie jest pełnym potwierdzeniem sprawności modułu.
Pomiar i rozróżnianie przyczyn
Jeśli konstrukcja i dokumentacja serwisowa pozwalają na bezpieczne odłączenie cewki lub elementu pola, można sprawdzić ciągłość odpowiedniego obwodu. Punkty pomiarowe muszą wynikać ze schematu konkretnego modułu, ponieważ płytki Amica mogą różnić się układem złączy, liczbą elementów mocy i sposobem detekcji naczynia. Nie stosuj jednej wartości rezystancji jako uniwersalnego kryterium dla wszystkich pól indukcyjnych.
Przydatne jest porównanie identycznych torów na tej samej płytce: napięć zasilających, ciągłości połączeń, stanu złączy i elementów sterujących. Takie porównanie ogranicza ryzyko wymiany sprawnej płytki. Nie rozstrzyga jednak problemów występujących wyłącznie w temperaturze roboczej ani usterek procesora lub komunikacji.
Jeżeli podczas awarii zadziałało zabezpieczenie nadprądowe, najpierw należy ustalić przyczynę zwarcia. W module mocy trzeba uwzględnić między innymi mostek prostowniczy, tranzystor IGBT, kondensatory obwodu rezonansowego, rezystory sterujące, przekaźniki i ślady uszkodzeń na płytce. Wymiana samego bezpiecznika bez znalezienia przyczyny może doprowadzić do ponownego uszkodzenia.
Dostęp do części i wymiana
W tej rodzinie urządzeń części znajdują się pod szybą ceramiczną i dolną osłoną obudowy. Typowy dostęp wymaga:
- odłączenia urządzenia od instalacji i zabezpieczenia go przed przypadkowym załączeniem;
- wyjęcia płyty z blatu po zwolnieniu uchwytów mocujących, bez podważania szyby w narożniku;
- odłożenia urządzenia na stabilnej, miękkiej powierzchni;
- zdjęcia dolnej osłony zgodnie z konstrukcją konkretnego wariantu;
- oznaczenia przewodów i sfotografowania złączy przed odłączeniem;
- wymiany wyłącznie elementu potwierdzonego jako zgodny;
- sprawdzenia prowadzenia przewodów, izolacji, chłodzenia i uszczelnienia przed ponownym osadzeniem w blacie.
Panel sterowania, płytka indukcyjna i szkło nie są częściami wzajemnie zamiennymi tylko dlatego, że mają podobny wygląd. Moduł może mieć inne oprogramowanie, układ złączy, rozmieszczenie pól, parametry mocy albo wersję wykonania. Po wymianie modułu nie zakładaj automatycznie, że potrzebne będzie programowanie — zależy to od zastosowanego zespołu i procedury producenta.

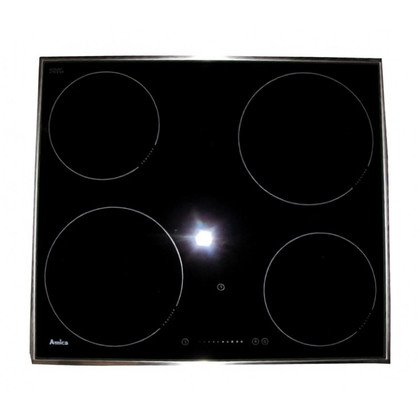

Przy wymianie szyby trzeba zachować właściwą wersję elementu, położenie oznaczeń pól, sposób podparcia i uszczelnienie. Nie używaj płyty z pękniętą szybą, nawet jeżeli wszystkie pola nadal grzeją.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Naprawa modułów mocy oraz praca przy obwodach sieciowych nie jest przeznaczona dla osoby bez przygotowania.
Jak dobrać część do Amica PG4VI512FTB4S
Przy zamówieniu przygotuj:
- model: PG4VI512FTB4S;
- kod wyrobu: 23033;
- pełne dane z tabliczki znamionowej, w tym 14-cyfrowy numer fabryczny Amica;
- numer katalogowy odczytany z wymienianej części, jeśli jest widoczny;
- zdjęcie tabliczki i złączy części, gdy wariant nie jest jednoznaczny;
- informację, które pole lub funkcja nie działa oraz jaki kod pojawia się na wyświetlaczu.
W przypadku tej kategorii występują między innymi panel sterowania 8049166, płytki indukcyjne IPS.510 8049902 i NIPS 8049150, szkło w określonej wersji oraz elementy montażowe i przyłączeniowe. Są to różne zespoły o odmiennym zastosowaniu. Numer modelu bez pełnych danych urządzenia może nie wystarczyć do potwierdzenia zgodności.
Nie dobieraj części wyłącznie po zdjęciu, liczbie pinów lub podobnej nazwie. Przed zakupem porównaj oznaczenie części, wariant wykonania, układ pól, mocowania i dane z tabliczki znamionowej. Jeżeli nie masz pewności, prześlij pełne oznaczenia urządzenia oraz zdjęcia uszkodzonego elementu do weryfikacji.
FAQ
Czy brak grzania jednego pola oznacza uszkodzoną płytkę indukcyjną?
Nie. Podobny objaw może powodować naczynie, cewka, czujnik temperatury, przewód, złącze, przekaźnik, element mocy albo panel sterowania. Najpierw porównaj zachowanie tego pola z pozostałymi i sprawdź podstawowe warunki pracy.
Czy można używać płyty z pękniętą szybą?
Nie. Pęknięcie może umożliwić przedostanie się wilgoci do części elektrycznych i zwiększa ryzyko porażenia. Odłącz urządzenie od zasilania i dobierz szybę po pełnym oznaczeniu modelu oraz wersji części.
Jak sprawdzić, czy garnek nadaje się do tej płyty?
Przyłóż magnes do dna garnka. Jeżeli jest przyciągany, naczynie ma właściwości ferromagnetyczne. Dno powinno być również płaskie i odpowiednio ustawione na polu. Test garnka warto wykonać przed pomiarem elektroniki.
Czy kod błędu wskazuje konkretny moduł do wymiany?
Nie zawsze. Kod może oznaczać problem z temperaturą, zasilaniem, komunikacją, czujnikiem albo obwodem pola. Znaczenie trzeba odczytać z instrukcji właściwego wariantu, a następnie potwierdzić przyczynę pomiarem lub oględzinami.
Czy podobny panel sterowania Amica będzie pasował?
Nie można tego potwierdzić na podstawie wyglądu. Należy porównać pełny model, kod wyrobu, numer części, złącza i wersję urządzenia. W razie różnic między wariantami konieczna jest weryfikacja katalogowa.
Jakie dane wysłać do doboru części?
Dla urządzenia Amica podaj model, kod wyrobu i 14-cyfrowy numer fabryczny z tabliczki znamionowej. Dołącz zdjęcie uszkodzonej części, jej oznaczenia oraz krótki opis objawu i kodu błędu.
