23100 - PBF5VI502FTB5 płyta indukcyjna
Części do płyty indukcyjnej Amica PBF5VI502FTB5 (typ 23100, PI 8600 TF) dobiera się po pełnym oznaczeniu urządzenia i rodzaju usterki. Przy braku grzania, błędach, problemach z dotykiem, chłodzeniem lub uszkodzeniu szkła najpierw ustal przyczynę, a dopiero potem wybierz zgodny moduł, pole indukcyjne, wentylator, szybę, wiązkę albo uszczelkę.
Płyta Amica PBF5VI502FTB5 — jakie części mogą wymagać wymiany
Model 23100 / PBF5VI502FTB5 jest płytą indukcyjną PI 8600 TF z pięcioma strefami grzewczymi: czterema o średnicy 21 cm oraz centralną o średnicy 26 cm. Za działanie urządzenia odpowiadają między innymi szyba ceramiczna, cewki indukcyjne, moduły mocy, układ sterowania dotykowego, czujniki temperatury, wentylator chłodzący, wiązki przewodów i elementy montażowe.
Objaw widoczny dla użytkownika nie wskazuje automatycznie jednej części. To samo wyłączenie pola może wynikać z naczynia, zabrudzonego sensora, ograniczenia mocy, przegrzania, problemu z zasilaniem albo uszkodzenia elektroniki. Dlatego kolejność sprawdzania ma większe znaczenie niż zakup pierwszego podzespołu o podobnym wyglądzie.
Diagnostyka według objawu
| Objaw | Możliwe przyczyny | Co sprawdzić | Interpretacja i następny krok |
| Płyta nie reaguje na włączenie | Brak zasilania, zadziałane zabezpieczenie, zabrudzony lub zakryty panel, awaria zasilacza albo modułu | Sprawdź bezpiecznik obwodu, stan panelu i czy sensory są suche oraz odsłonięte. Po odłączeniu zasilania wykonaj reset zgodnie z instrukcją urządzenia | Jeśli po prawidłowym zasilaniu i resecie nadal nie ma żadnych wskazań, potrzebna jest diagnostyka modułu oraz toru zasilania, a nie zakup samego panelu na próbę |
| Nie działa jedno pole | Nieodpowiednie naczynie, cewka, czujnik temperatury, przekaźnik, tranzystor mocy, połączenie cewki z modułem | Przetestuj to samo naczynie na innym polu i inne naczynie na podejrzanym polu. Porównaj, czy pole reaguje, wykrywa garnek i wyświetla błąd | Jeśli problem podąża za garnkiem, przyczyna leży w naczyniu. Jeśli dotyczy zawsze tej samej strefy, sprawdzenia wymagają cewka, przewody i elektronika przypisana do tego pola |

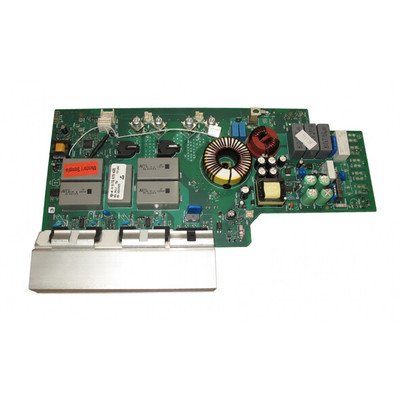

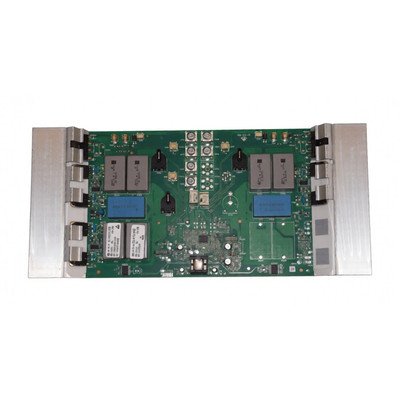

| Pole wykrywa garnek, ale nie grzeje | Moduł mocy, układ sterowania cewką, czujnik temperatury, uszkodzenie cewki lub połączenia | Po odłączeniu urządzenia obejrzyj złącza i przewody. Pomiar rezystancji cewki może wykryć przerwę lub zwarcie, ale wartość referencyjna zależy od konstrukcji i musi być porównana z dokumentacją albo sprawnym polem | Prawidłowa ciągłość cewki nie potwierdza sprawności tranzystorów, sterownika ani pracy pod obciążeniem. Nie wymieniaj cewki bez potwierdzenia, że to ona jest uszkodzona |
| Płyta wyłącza się po kilku minutach | Przegrzanie, zablokowany przepływ powietrza, niesprawny wentylator, czujnik temperatury, przeciążenie lub usterka modułu | Sprawdź, czy pod płytą pozostawiono wymagany przepływ powietrza, czy wloty nie są zasłonięte i czy wentylator nie jest zablokowany zabrudzeniami. Zwróć uwagę, czy wyłączenie występuje tylko przy wysokiej mocy | Jeżeli problem pojawia się po rozgrzaniu, test na zimno może być niewystarczający. Najpierw usuń przyczynę chłodzenia, a dopiero potem rozważ wymianę wentylatora lub modułu |
| Wentylator hałasuje albo pracuje nietypowo | Normalna praca chłodzenia, zabrudzenie, ocierający wirnik, uszkodzenie łożyska, przewodów lub sterowania | Określ, czy dźwięk pojawia się tylko podczas dużej mocy i zanika po schłodzeniu. Po odłączeniu zasilania sprawdź swobodę obrotu oraz stan mocowania | Lekki szum wentylatora może być normalny. Tarcie, wibracje, brak rozruchu lub alarm termiczny wskazują na potrzebę sprawdzenia wentylatora i jego zasilania |
| Panel dotykowy reaguje tylko częściowo | Zabrudzenie, wilgoć, nieprawidłowy docisk szyby, przesunięcie panelu, taśma lub moduł sterujący | Oczyść i osusz szybę. Jeśli problem pojawił się po demontażu, sprawdź ułożenie szyby, listew, sprężynek i taśm. Nie dociskaj panelu przypadkowymi elementami | Jeżeli sensory działają bez szyby, ale nie przez szybę, podejrzany jest montaż, docisk lub zabrudzenie. Nie oznacza to automatycznie uszkodzenia elektroniki |
| Pojawia się kod E/F z liczbą | Zakłócenie zasilania, temperatura, komunikacja, czujnik, moduł albo błąd konfiguracji | Zapisz dokładny kod i pole, którego dotyczy. Wykonaj reset opisany dla konkretnej wersji urządzenia i sprawdź, czy błąd wraca | Kod błędu zawęża obszar poszukiwań, ale nie jest samodzielnym wskazaniem części do kupienia. Znaczenie kodu trzeba odczytać z instrukcji właściwej dla modelu |
| Szyba jest pęknięta | Uderzenie punktowe, naprężenia montażowe lub uszkodzenie mechaniczne | Nie uruchamiaj urządzenia. Odłącz zasilanie na zabezpieczeniu i oceń, czy pęknięcie nie przebiega przez obszar panelu lub pola | Pęknięta szyba może dopuścić wilgoć do części pod napięciem. Wymiana wymaga dokładnego dopasowania wymiarów, nadruków, mocowań i wersji modelowej |
Gdy płyta nie wykrywa garnka
Najpierw wyklucz przyczynę niezwiązaną z płytą. Dno naczynia powinno być ferromagnetyczne, płaskie, suche i odpowiednio duże dla danej strefy. Przyłóż magnes do dna: brak przyciągania oznacza, że naczynie może nie współpracować z indukcją. Sprawdź również to samo naczynie na innym polu oraz inne naczynie na podejrzanej strefie.
Jeżeli tylko jedno pole nie wykrywa kilku prawidłowych naczyń, a pozostałe działają, wtedy uzasadnione jest sprawdzenie cewki, przewodów, czujnika i modułu odpowiedzialnego za tę strefę. Sama próba z garnkiem nie rozstrzyga, czy uszkodzona jest cewka, elektronika mocy czy układ detekcji.
Co można sprawdzić miernikiem
Przed pomiarami odłącz płytę od instalacji i zabezpiecz ją przed przypadkowym załączeniem. Wewnątrz mogą znajdować się kondensatory o niebezpiecznym napięciu także po odłączeniu zasilania. Diagnostyka obwodów sieciowych, modułów mocy i elementów IGBT wymaga kwalifikacji, odpowiednich przyrządów oraz procedury serwisowej dla konkretnej wersji.

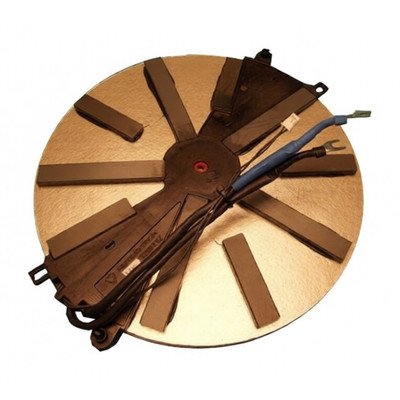

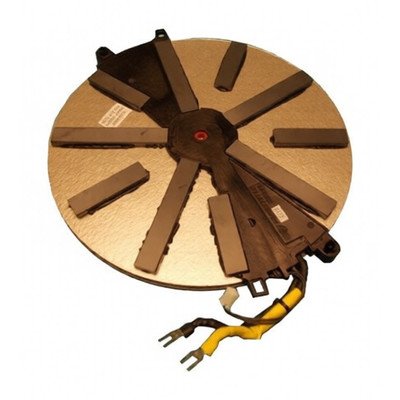

Cewka indukcyjna
Po uzyskaniu dostępu do modułu można sprawdzić wzrokowo uzwojenie, miejsca lutowania, złącza i przewody. Pomiar ciągłości pozwala wykryć przerwę, a pomiar rezystancji między punktami cewki może ujawnić zwarcie lub wyraźną różnicę względem sprawnej, porównywalnej strefy. Nie należy przenosić jednej wartości rezystancji na wszystkie cewki: zależy ona od wykonania, średnicy i układu producenta.
Wynik prawidłowej ciągłości nie potwierdza poprawnej pracy cewki przy dużej mocy. Jeżeli przewody i uzwojenie są sprawne, dalszego sprawdzenia wymagają moduł mocy, sterowanie, czujnik temperatury i komunikacja między płytkami.
Wentylator i chłodzenie
Po odłączeniu zasilania sprawdź, czy wirnik obraca się bez wyczuwalnego zacięcia, czy w kanale nie ma tłuszczu lub innych zabrudzeń oraz czy obudowa nie jest pęknięta. Pomiar napięcia zasilającego wykonany pod napięciem nie jest czynnością dla osoby bez przygotowania. Wartość napięcia, sposób sterowania i liczba przewodów zależą od konkretnego wentylatora oraz modułu.
Brak obrotu nie zawsze oznacza uszkodzony silnik. Przyczyną może być przewód, złącze, sterowanie albo brak sygnału wynikający z innego problemu. Z kolei wentylator pracujący stale może wskazywać na przegrzewanie, błędny odczyt temperatury lub usterkę sterowania.
Panel dotykowy
Sprawdź stan i ułożenie taśmy, złączy oraz elementów dociskających panel do szyby. Pomiar napięć na panelu, stabilizatorach lub liniach komunikacyjnych ma sens tylko przy znajomości punktów pomiarowych dla danej płytki. Uniwersalne wartości typu 5 V lub 3,3 V nie potwierdzają sprawności całego panelu, a pomiar w nieodpowiednim miejscu może doprowadzić do zwarcia.
Dostęp do części i wymiana
W większości płyt do elementów wewnętrznych uzyskuje się dostęp od spodu po wysunięciu urządzenia z blatu. Przed demontażem:
- Wyłącz właściwe zabezpieczenie obwodu, nie polegaj wyłącznie na przycisku płyty.
- Odłącz przewód zgodnie z konstrukcją urządzenia i upewnij się, że nie ma napięcia.
- Zabezpiecz szybę przed uderzeniem i połóż płytę na miękkiej, równej powierzchni.
- Zrób zdjęcia ułożenia przewodów, złączy, ekranów i elementów mocujących.
- Oznacz połączenia przed odłączeniem; nie ciągnij za przewody ani taśmy.
- Po wymianie sprawdź, czy przewody nie są przyciśnięte, a osłony i chłodzenie wróciły na miejsce.
Droga dostępu różni się między wersjami płyt Amica. Nie zakładaj, że liczba śrub, położenie modułu lub sposób mocowania szkła będzie taki sam jak w innym modelu. Wymiana szyby jest szczególnie wymagająca: trzeba zachować prawidłowe ułożenie panelu dotykowego, sprężynek, listew, cewek i uszczelki. Zbyt mocny lub nierówny docisk może powodować brak reakcji sensorów albo naprężenie szkła.
Po naprawie wykonaj kontrolę wzrokową, przywróć prawidłową zabudowę i sprawdź kolejno panel, każde pole, wykrywanie naczynia, kilka poziomów mocy oraz pracę chłodzenia. Nie testuj urządzenia z odsłoniętymi częściami pod napięciem, jeśli nie masz kwalifikacji do takich prac.
> Bezpieczeństwo: demontaż i naprawa płyty indukcyjnej obejmuje obwody sieciowe oraz elementy magazynujące energię. Czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia, narzędzi i procedury właściwej dla modelu. Podłączenie urządzenia do instalacji może wykonać wykwalifikowany instalator.
Jak dobrać właściwą część do PBF5VI502FTB5

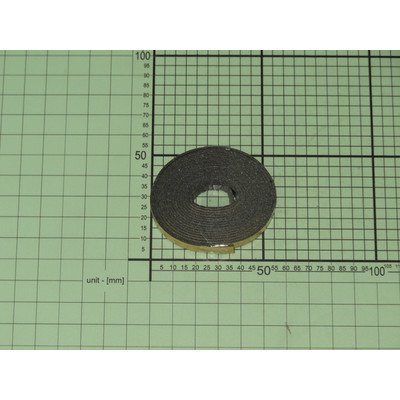

Nie wybieraj wyłącznie po zdjęciu, liczbie pinów ani nazwie „moduł do płyty indukcyjnej”. W tej rodzinie mogą występować różne wersje modułów, cewek, wentylatorów, szyb, wiązek i uszczelek. Sprawdź:
- pełne oznaczenie typu: PBF5VI502FTB5;
- kod urządzenia: 23100;
- nazwę handlową: PI 8600 TF;
- oznaczenie z tabliczki znamionowej, w tym numer fabryczny, jeśli jest wymagany do katalogu producenta;
- kod producenta nadrukowany na wymienianej części;
- położenie elementu, średnicę pola, sposób mocowania i rodzaj złącza;
- czy część jest przeznaczona do pięciopolowej wersji urządzenia, a nie do podobnej płyty czteropolowej.
W przypadku szyby porównaj wymiary, układ pięciu pól, nadruki panelu, wycięcia i sposób mocowania. Przy cewce sprawdź średnicę, wykonanie, liczbę przewodów oraz oznaczenie modułu. Przy wentylatorze znaczenie mają napięcie, wtyczka, kierunek przepływu i sposób sterowania. Samo podobne złącze nie potwierdza zgodności.
Przed zamówieniem przygotuj zdjęcie tabliczki znamionowej oraz zdjęcie oznaczenia starej części. Jeżeli oznaczenie jest nieczytelne, podaj pełny model, kod 23100, opis objawu i miejsce montażu elementu. Dopiero porównanie tych danych z katalogiem części pozwala ograniczyć ryzyko zakupu niewłaściwego wariantu.
Konserwacja i zapobieganie awariom
Utrzymuj szybę i sensory w czystości, nie zalewaj panelu oraz nie używaj agresywnych środków ani myjki parowej. Nie zasłaniaj przestrzeni pod płytą, ponieważ utrudnione chłodzenie może powodować wyłączenia termiczne i przyspieszać zużycie elektroniki. Używaj naczyń z płaskim, ferromagnetycznym dnem i nie stawiaj pustych garnków na wysokiej mocy.
Po wykipieniu wyłącz płytę, pozwól jej ostygnąć i usuń zabrudzenia zgodnie z instrukcją. Nietypowe trzaski, zapach spalenizny, powtarzające się wybijanie zabezpieczenia lub ślady przegrzania traktuj jako sygnał do przerwania pracy, a nie do kolejnych prób uruchamiania.
FAQ
Czy kod E oznacza konieczność wymiany modułu?
Nie. Kod jest informacją diagnostyczną, której znaczenie zależy od modelu i wersji elektroniki. Najpierw zapisz pełny kod, odłącz płytę zgodnie z instrukcją i sprawdź, czy błąd wraca. Dopiero wtedy można zawęzić podejrzenie do zasilania, czujnika, komunikacji lub konkretnego modułu.
Czy brak grzania jednego pola oznacza uszkodzoną cewkę?
Nie zawsze. Najpierw sprawdź naczynie na innym polu i inne naczynie na podejrzanym polu. Jeżeli problem dotyczy jednej strefy niezależnie od garnka, do sprawdzenia pozostają cewka, przewody, czujnik oraz moduł mocy.
Czy wentylator powinien pracować po wyłączeniu płyty?
Może pracować jeszcze przez pewien czas, aby schłodzić elektronikę. Niepokój powinien wzbudzić brak chłodzenia mimo wysokiej temperatury, tarcie, wibracje, alarm lub praca wentylatora bez związku z temperaturą. Wtedy trzeba sprawdzić drożność, wentylator, czujnik i sterowanie.
Czy można wymienić szybę bez wymiany panelu dotykowego?
Zależy to od sposobu sprzedaży i konstrukcji konkretnego wariantu. Przed zakupem porównaj nadruki, wycięcia, wymiary, listwy mocujące i sposób przeniesienia panelu. Po montażu nierówny docisk lub złe ułożenie elementów może spowodować brak reakcji sensorów.
Czy podobny moduł Amica będzie pasował do PBF5VI502FTB5?
Nie należy tego zakładać. Moduły mogą różnić się oprogramowaniem, układem pól, mocą, złączami i sposobem komunikacji. Potrzebne są pełne oznaczenia płyty oraz numer części z katalogu lub zdemontowanego elementu.
Jakie dane przesłać do doboru części?
Przygotuj zdjęcie całej tabliczki znamionowej, pełne oznaczenie PBF5VI502FTB5, kod 23100, nazwę PI 8600 TF, opis objawu oraz zdjęcia uszkodzonej części i jej naklejek. W przypadku płyty Amica warto dołączyć także 14-cyfrowy numer fabryczny, jeżeli widnieje na tabliczce.
