23199 - PBP4VI514FTB4 płyta indukcyjna
Części do płyty indukcyjnej Amica PBP4VI514FTB4 dobiera się na podstawie pełnych oznaczeń urządzenia oraz numeru części. Jeśli płyta nie wykrywa garnka, jedno pole nie grzeje, panel nie reaguje lub pojawia się kod błędu, najpierw trzeba rozróżnić problem z naczyniem, zasilaniem, połączeniem, modułem, cewką albo szkłem.
Zakres części do Amica PBP4VI514FTB4

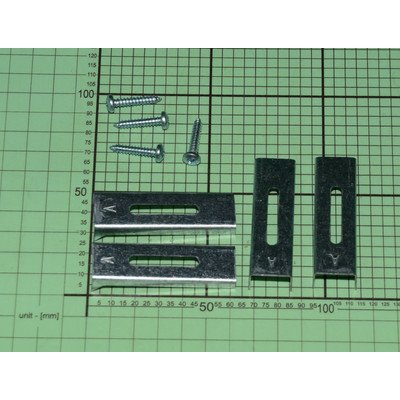

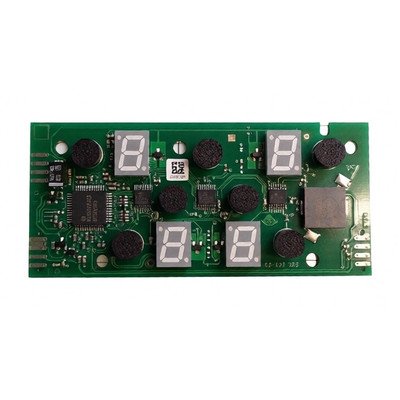

Kategoria obejmuje części zamienne przeznaczone do płyty indukcyjnej Amica PBP4VI514FTB4, oznaczonej w strukturze sklepu również numerem 23199. W zależności od wersji wykonania mogą to być między innymi: panel lub moduł sterowania, moduł mocy, płytka indukcyjna z cewką, szkło ceramiczne, wiązka przewodów, listwa przyłączeniowa, elementy mocujące, osłona dolna oraz taśma uszczelniająca.
Nie każda usterka oznacza konieczność wymiany modułu. Ten sam objaw może wynikać z niewłaściwego naczynia, zalanego panelu, przerwanego przewodu, luźnego złącza, problemu z instalacją albo uszkodzenia elektroniki. Dlatego część warto kupować dopiero po zawężeniu przyczyny.
Objaw nie wskazuje jeszcze części
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak interpretować wynik |
| Płyta nie reaguje na włączenie | Brak zasilania, nieprawidłowe podłączenie, panel dotykowy, zasilacz pomocniczy, moduł sterujący | Wyłącznik obwodu, sposób podłączenia, widoczne ślady zalania i stan panelu | Jeśli inne urządzenie na obwodzie działa, nie wyklucza to problemu z konkretnym obwodem płyty. Pomiary instalacji powinien wykonać elektryk. |
| Jedno pole nie grzeje | Naczynie, cewka, czujnik temperatury, przewody, przekaźnik, moduł mocy lub sterowanie | Próba z innym naczyniem na tym samym polu i porównanie z działającym polem; po odłączeniu zasilania kontrola złączy | Jeśli pozostałe pola działają, problem może być lokalny, ale nie przesądza jeszcze o uszkodzeniu cewki. |
| Płyta nie wykrywa garnka | Brak ferromagnetycznego dna, zbyt mała lub krzywa podstawa, zabrudzenie, czujnik, cewka albo moduł | Próba z garnkiem przyciągającym magnes, o płaskim dnie i średnicy odpowiedniej do pola | Jeżeli kilka właściwych naczyń nie działa na jednym polu, rośnie podejrzenie usterki pola lub elektroniki. Jeśli problem dotyczy wszystkich pól, trzeba sprawdzić także sterowanie i zasilanie. |
| Grzanie przerywa lub płyta wyłącza się po rozgrzaniu | Przegrzanie, niedrożna wentylacja, czujnik temperatury, przekaźnik, moduł mocy albo niestabilne zasilanie | Drożność przestrzeni pod płytą, zachowanie wentylatora, moment wystąpienia objawu i ewentualny kod | Wyłączenie po rozgrzaniu nie dowodzi uszkodzenia cewki. Ważne jest, czy po ostygnięciu urządzenie wraca do pracy i czy problem dotyczy jednego pola. |
| Pojawia się kod błędu | Usterka zasilania, komunikacji, temperatury, modułu lub konfiguracji | Odczyt dokładnego kodu, zapisanie pola, na którym występuje, oraz sprawdzenie instrukcji właściwej dla wariantu | Kod jest wskazówką diagnostyczną, a nie automatycznym wskazaniem części do zakupu. Znaczenie kodów może różnić się między rodzinami płyt Amica. |
| Panel działa tylko po zdjęciu lub ponownym założeniu szkła | Niewłaściwy docisk, przesunięcie panelu, zabrudzenie, uszkodzenie listew lub nieprawidłowy montaż | Stan spodu szkła, listew, sprężynek i położenie panelu względem oznaczeń | Taki objaw może wynikać z mechaniki montażu, a nie z uszkodzenia elektroniki. Nie należy dociskać szkła punktowo ani uruchamiać płyty z rozebranym zabezpieczeniem. |
Co sprawdzić przed zakupem części
Naczynie i powierzchnia płyty
Jeśli pole nie zaczyna grzać, połóż na nim inne naczynie przeznaczone do indukcji. Magnes powinien przyciągać się do dna, a podstawa garnka powinna być płaska, czysta i odpowiednio duża. Próba z jednym przypadkowym garnkiem nie rozstrzyga, czy sprawna jest płyta.
Usuń wodę i zabrudzenia z panelu dotykowego. Rozlany płyn może powodować samoczynne reakcje, sygnał dźwiękowy albo brak prawidłowego sterowania. Po wyłączeniu urządzenia odczekaj, aż powierzchnia całkowicie wyschnie.
Zasilanie i instalacja
Płyta indukcyjna może reagować inaczej przy braku jednej części zasilania, błędnym podłączeniu lub problemie z przewodem. Jeżeli nie działają dwa pola, pojawia się kod związany z napięciem albo zadziałało zabezpieczenie instalacji, nie zakładaj od razu uszkodzenia modułu.
Kontrolę napięcia, zacisków i sposobu podłączenia wykonuje się zgodnie ze schematem konkretnego urządzenia. Pomiar pod napięciem oraz prace przy przyłączu płyty są przeznaczone dla elektryka lub wykwalifikowanego serwisanta. Samo wyjęcie wtyczki nie jest uniwersalnym zabezpieczeniem, ponieważ płyty do zabudowy mogą być podłączone na stałe.
Złącza i przewody
Po bezpiecznym odłączeniu urządzenia można sprawdzić, czy złącza nie są nadpalone, poluzowane, zawilgocone albo częściowo wysunięte. Szczególną uwagę zwróć na przewody prowadzące do cewki, modułu mocy, panelu sterowania i listwy przyłączeniowej.
Brak widocznego przypalenia nie wyklucza uszkodzenia elektrycznego. Z kolei luźne złącze nie oznacza automatycznie, że moduł jest sprawny — mogło dojść do uszkodzenia styku, przewodu lub elementu, z którym złącze współpracuje.
Pomiary części indukcyjnej i elektroniki
Podstawowy pomiar wykonuje się dopiero po odłączeniu płyty od zasilania i odczekaniu czasu wymaganego przez dokumentację urządzenia. Kondensatory w module mocy mogą utrzymywać niebezpieczne napięcie także po wyłączeniu płyty.
W przypadku cewki lub płytki indukcyjnej mierzy się ciągłość uzwojenia między właściwymi zaciskami, po odłączeniu przewodów od obwodu. Wynik przerwy może wskazywać na uszkodzenie uzwojenia lub połączenia, natomiast pomiar zwarcia wymaga porównania z konstrukcją konkretnego pola. Sama rezystancja nie potwierdza pełnej sprawności cewki, czujnika temperatury, izolacji ani modułu mocy.
Przy diagnostyce modułu nie wystarczy sprawdzenie jednego tranzystora miernikiem. Uszkodzenie IGBT może wystąpić razem z mostkiem prostowniczym, rezystorami pomiarowymi, elementami sterującymi lub zasilaczem pomocniczym. Pomiary na obwodach sieciowych i wysokoprądowych wymagają odpowiednich przyrządów, doświadczenia oraz procedury serwisowej dla danego modułu.
Nie podawaj uniwersalnych wartości rezystancji, napięć ani przypisania pinów dla całej kategorii. W płytach Amica występują różne moduły, wersje oprogramowania i konfiguracje pól. Wartość z dokumentacji innego modelu może prowadzić do błędnej diagnozy.
Dostęp do podzespołów i wymiana
W typowej płycie do zabudowy dostęp do elektroniki uzyskuje się od dołu po odłączeniu urządzenia od instalacji i wyjęciu go z blatu. Dokładna kolejność zależy od konstrukcji: może wymagać zdjęcia dolnej osłony, odkręcenia elementów obudowy albo rozdzielenia szkła od korpusu.
Przed odłączeniem przewodów wykonaj zdjęcia ich ułożenia i oznacz złącza. Nie ciągnij za przewody, nie zamieniaj podobnych wtyczek miejscami i nie opieraj szkła bezpośrednio na elektronice. Przy wymianie modułu sprawdź, czy przyczyną pierwotnej awarii nie było zwarcie cewki, zalanie, przepięcie, uszkodzony wentylator lub problem z chłodzeniem. W przeciwnym razie nowa część może ulec uszkodzeniu po uruchomieniu.
Po montażu sprawdź prawidłowe ułożenie przewodów, mocowanie osłon, stan uszczelnienia i drożność chłodzenia. Jeżeli szkło było zdejmowane, musi być ułożone bez naprężeń, a panel dotykowy powinien mieć właściwy docisk. Nie uruchamiaj urządzenia z pominiętymi osłonami, odłączonym zabezpieczeniem ani prowizorycznym mostkiem.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Prace przy obwodach sieciowych, module mocy i stałym przyłączu elektrycznym nie są przeznaczone dla osoby bez przygotowania.
Jak dobrać część do tego modelu
Nie wybieraj części wyłącznie po zdjęciu, liczbie pinów lub podobnym opisie handlowym. W płytach indukcyjnych znaczenie mają między innymi:
- pełne oznaczenie urządzenia i jego wariant,
- numer części producenta odczytany z wymontowanego elementu,
- układ i rodzaj złączy,
- liczba oraz rozmieszczenie pól,
- wymiary, mocowanie i sposób chłodzenia,
- wersja modułu oraz ewentualna konieczność konfiguracji,
- zgodność szkła, panelu, cewek i elektroniki z konkretną płytą.
Dla urządzeń Amica przygotuj model, kod wyrobu oraz 14-cyfrowy numer fabryczny z tabliczki znamionowej. W tym przypadku model PBP4VI514FTB4 pomaga wskazać rodzinę urządzenia, ale sam skrócony model może nie rozróżniać wszystkich wariantów wykonania. Jeżeli dobierasz moduł lub panel, dołącz zdjęcie oznaczeń z części oraz tabliczki znamionowej.
Przed zamówieniem porównaj również stronę i położenie elementu, sposób mocowania oraz numer katalogowy. Jeżeli część jest opisana jako zamienna, zgodność powinna wynikać z katalogu lub potwierdzenia dla konkretnego wariantu, a nie tylko z podobieństwa wyglądu.
Więcej modeli z tej rodziny znajdziesz w kategorii płyty indukcyjne Amica o szerokości 60–90 cm.
FAQ
Czy kod błędu oznacza konkretną część do wymiany?
Nie. Kod wskazuje obszar problemu, ale w zależności od rodziny urządzenia może dotyczyć zasilania, komunikacji, temperatury, modułu lub konfiguracji. Zapisz kod, pole, na którym występuje, oraz moment jego pojawienia się, a następnie odnieś te dane do instrukcji właściwej dla PBP4VI514FTB4.
Czy brak grzania jednego pola oznacza uszkodzoną cewkę?
Nie musi. Przyczyną może być niewłaściwe naczynie, czujnik temperatury, przewód, złącze, przekaźnik, moduł mocy albo sterowanie. Jeśli inne pola działają, porównanie objawu między polami pomaga zawęzić diagnozę, ale nie zastępuje pomiarów po odłączeniu zasilania.
Czy można zmierzyć cewkę indukcyjną zwykłym multimetrem?
Można sprawdzić ciągłość jej obwodu po odłączeniu przewodów, lecz taki test ma ograniczony zakres. Nie potwierdza poprawności czujnika, izolacji, indukcyjności ani pracy z modułem mocy. Wynik trzeba porównać z dokumentacją konkretnego wariantu.
Dlaczego płyta nie wykrywa garnka?
Najpierw sprawdź inne naczynie z magnetycznym, płaskim dnem i oczyść powierzchnię. Jeżeli kilka odpowiednich garnków nie działa tylko na jednym polu, podejrzane stają się elementy tego pola. Gdy nie działa żadne pole, trzeba uwzględnić panel, moduł sterujący, zasilanie i komunikację.
Czy panel lub moduł po wymianie wymaga programowania?
Nie każda część wymaga konfiguracji, ale nie można tego zagwarantować bez identyfikacji wariantu. Moduł o podobnym wyglądzie może mieć inne oprogramowanie, przypisanie pól lub wersję sprzętową. Przed zakupem potwierdź numer części i zgodność z pełnymi danymi Amica.
Jakie dane wysłać do doboru części?
Przygotuj zdjęcie tabliczki znamionowej z modelem, kodem wyrobu i 14-cyfrowym numerem fabrycznym. W przypadku elektroniki lub szkła dołącz także zdjęcie oznaczeń starej części, złączy, mocowań oraz opis objawu i kodu błędu.
