23203 - PBP4VI518FTB4C płyta indukcyjna
Części do płyty indukcyjnej Amica PBP4VI518FTB4C dobiera się po pełnym oznaczeniu urządzenia i numerze części, nie tylko po wyglądzie. Pomogą przy usterkach takich jak brak grzania, niewykrywanie garnka, błędy, problemy z panelem lub pęknięte szkło. Przed zakupem porównaj dane z tabliczki znamionowej i oznaczenia uszkodzonego elementu.
Jak rozpoznać, który element płyty Amica jest uszkodzony
Płyta indukcyjna Amica PBP4VI518FTB4C składa się z kilku współpracujących układów: panelu sensorowego, modułów mocy, cewek indukcyjnych, czujników temperatury, wentylatora, przewodów oraz elementów mechanicznych, takich jak szkło, uszczelka i uchwyty montażowe. Ten sam objaw może wynikać z różnych przyczyn, dlatego nie warto kupować modułu sterującego lub płytki indukcyjnej wyłącznie na podstawie komunikatu o błędzie albo braku grzania.
Płyta nie uruchamia się w ogóle
Najpierw sprawdź, czy problem dotyczy samej płyty, czy zasilania. Warto skontrolować:
- stan zabezpieczenia obwodu i ewentualne zadziałanie wyłącznika nadprądowego lub różnicowoprądowego;
- czy po ostatnim użyciu nie wystąpiła przerwa w zasilaniu;
- czy panel sensorowy jest czysty, suchy i nie jest przykryty przedmiotem;
- czy po odłączeniu zasilania na około 60 sekund urządzenie wraca do normalnej pracy.
Jeżeli zabezpieczenie wyłącza się natychmiast ponownie, nie należy wielokrotnie załączać płyty. Przyczyną może być zwarcie w module mocy, uszkodzony tranzystor IGBT, mostek prostowniczy, filtr zasilania albo błąd instalacji. Do rozstrzygnięcia potrzebne są oględziny i pomiary wykonane przez osobę przygotowaną do pracy z urządzeniami zasilanymi z sieci.
Nie działa jedno pole lub jedna strona płyty
Jeżeli panel reaguje, ale jedno pole nie grzeje, możliwe są między innymi:
- uszkodzenie modułu mocy obsługującego dane pole;
- przerwa lub nadpalone złącze między modułem a cewką;
- uszkodzona cewka indukcyjna;
- problem z czujnikiem temperatury albo detekcją naczynia;
- uszkodzenie części panelu sterującego lub komunikacji między modułami;
- przegrzewanie układu z powodu ograniczonego przepływu powietrza.
W pierwszej kolejności użyj tego samego, odpowiedniego dla indukcji garnka na innym polu. Jeżeli garnek działa na pozostałych strefach, maleje prawdopodobieństwo, że przyczyną jest naczynie. Gdy nie działa kilka pól po jednej stronie, bardziej podejrzany staje się wspólny moduł, zasilanie lub komunikacja, a nie pojedyncza cewka.
Po odłączeniu płyty od instalacji technik może sprawdzić ciągłość przewodów, stan złączy i rezystancję cewki. Pomiar wykonuje się przy odłączonych przewodach badanego elementu, aby nie mierzyć równolegle elektroniki. Nie ma jednej uniwersalnej wartości rezystancji dla wszystkich podzespołów tej kategorii; wynik należy porównać z dokumentacją właściwego modułu lub z identycznym, sprawnym obwodem. Prawidłowa rezystancja cewki nie potwierdza sprawności tranzystorów, sterowania ani detekcji garnka.
Płyta nie wykrywa garnka
Brak grzania po ustawieniu mocy nie musi oznaczać uszkodzenia części. Sprawdź najpierw, czy naczynie ma ferromagnetyczne dno, jest ustawione centralnie i ma średnicę odpowiednią dla pola. Próba z drugim, sprawdzonym garnkiem pomaga oddzielić problem z naczyniem od awarii płyty.
Jeśli żaden odpowiedni garnek nie jest wykrywany na jednym polu, przyczyną może być cewka, czujnik, moduł mocy lub połączenie między płytkami. Jeżeli wszystkie pola zachowują się tak samo, należy sprawdzić również panel sterowania, zasilanie i komunikację modułów. Samo cykanie, krótkie załączanie albo wyświetlenie poziomu mocy nie wskazuje jednoznacznie konkretnej części.
Pole wyłącza się po kilku minutach
Takie zachowanie może być skutkiem zadziałania zabezpieczenia termicznego, ograniczenia czasu pracy, zasłoniętych sensorów lub nieprawidłowej wentylacji. Wentylator chłodzi układy sterujące i zasilające, a elektronika może ograniczyć moc albo odłączyć pole po wykryciu zbyt wysokiej temperatury.
Sprawdź, czy pod płytą pozostawiono wymagany przepływ powietrza, czy wloty i wyloty nie są zasłonięte oraz czy urządzenie nie zostało zabudowane nad piekarnikiem bez właściwej wentylacji. Jeżeli problem pojawia się dopiero przy większej mocy, a po ostygnięciu chwilowo ustępuje, nie traktuj tego jako potwierdzenia uszkodzenia modułu. Przyczyną może być wentylator, czujnik temperatury, zabrudzenie, niewłaściwa zabudowa albo element mocy pracujący poza prawidłowymi warunkami.
Błąd na wyświetlaczu
Kod błędu trzeba odczytać dokładnie i porównać z instrukcją dla właściwego wariantu. Oznaczenia mogą różnić się między rodzinami płyt Amica, dlatego nie należy przenosić znaczenia kodu z innego modelu. Kod zwykle wskazuje obszar problemu, a nie część przeznaczoną automatycznie do wymiany.
Przy zapisywaniu diagnostyki zanotuj:
- dokładny symbol kodu, wraz z ewentualnymi znakami dodatkowymi;
- moment wystąpienia błędu: podczas uruchamiania, po postawieniu garnka czy po nagrzaniu;
- liczbę pól, których dotyczy problem;
- to, czy zadziałało zabezpieczenie instalacji;
- czy po ostygnięciu lub resecie objaw wraca.
Takie informacje pomagają odróżnić problem z zasilaniem, przegrzewaniem, detekcją naczynia, modułem mocy i komunikacją.
Dostęp do części i zasady wymiany
Wymiana elementów wewnętrznych wymaga wyjęcia płyty z blatu. Najpierw należy odłączyć urządzenie właściwym wyłącznikiem instalacyjnym, a następnie potwierdzić brak zasilania odpowiednim przyrządem. Samo wyłączenie panelu sensorowego nie odłącza części wewnętrznych od sieci.
Po zwolnieniu uchwytów montażowych płytę wyjmuje się z otworu, chroniąc szkło i przewód przyłączeniowy. Po zdjęciu dolnej osłony należy sfotografować ułożenie przewodów, oznaczyć złącza i odłączać je bez ciągnięcia za przewody. Szczególną ostrożność trzeba zachować przy modułach mocy, ponieważ kondensatory mogą utrzymywać niebezpieczne napięcie także po odłączeniu urządzenia.
Przy montażu nowej części sprawdź, czy:
- numer elementu i jego rewizja odpowiadają wersji urządzenia;
- wszystkie złącza są osadzone do końca i nie mają śladów nadpalenia;
- przewody nie są przyciśnięte przez obudowę ani prowadzone przy ostrych krawędziach;
- wentylator i kanały powietrzne są drożne;
- uszczelka, uchwyty oraz elementy izolacyjne zostały zamontowane tak jak w oryginale.
Po naprawie należy wykonać kontrolę działania wszystkich pól, panelu, detekcji naczyń, wentylatora i reakcji urządzenia przy kilku poziomach mocy. Jeżeli nowy moduł wymaga konfiguracji, kalibracji lub dopasowania do pozostałej elektroniki, trzeba zastosować procedurę przeznaczoną dla tego wariantu.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia, właściwych narzędzi i zachowania procedur dla urządzeń zasilanych z sieci. Diagnostykę pod napięciem, naprawę modułów mocy i podłączenie płyty powinien wykonywać wykwalifikowany elektryk lub serwisant. Nie wolno mostkować zabezpieczeń ani sprawdzać obwodów w sposób prowizoryczny.
Jak dobrać część do PBP4VI518FTB4C
W przypadku Amica sam skrócony model może nie wystarczyć do bezpiecznego potwierdzenia zgodności. Przed zakupem odczytaj z tabliczki znamionowej:
- model urządzenia;
- kod wyrobu, na przykład numer kategorii lub oznaczenie produktu;
- pełny, 14-cyfrowy numer fabryczny;
- oznaczenie uszkodzonego modułu lub części, jeśli jest widoczne.
Model PBP4VI518FTB4C występuje z różnymi numerami produktu i wariantami wykonania. Nie należy utożsamiać automatycznie oznaczeń 23201, 23202 i 23203 ani zakładać zgodności części tylko dlatego, że nazwa modelu jest podobna. Różnice mogą dotyczyć szkła, modułu sterującego, układu pól, wiązki przewodów, oprogramowania lub sposobu montażu.
Przy częściach mechanicznych porównaj również wymiary, położenie mocowań, stronę montażu i rodzaj uszczelnienia. Przy elektronice ważniejsze od identycznego wyglądu są numer producenta, rewizja płytki, układ złączy oraz zgodność katalogowa. Identyczne złącze nie gwarantuje prawidłowej pracy po zamontowaniu.

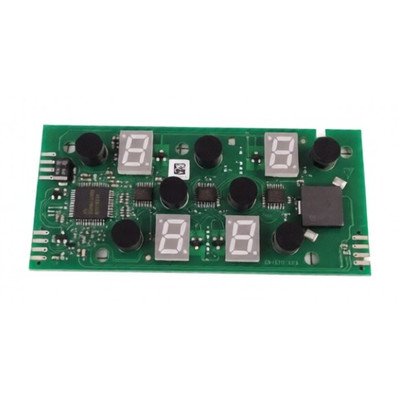

Dla przykładu, część oznaczona 8056446 jest katalogowo wskazywana dla wybranych płyt PB*4VI518FTB4C, w tym wariantu 23203, natomiast szkło 9054698 ma określoną wersję /CBRR1 i jest przypisane do kodu 23203. Nie oznacza to jednak, że każda część o podobnym wyglądzie będzie zgodna z tym urządzeniem.
Najbezpieczniejszym następnym krokiem jest odczytanie wszystkich danych z tabliczki znamionowej i porównanie ich z numerem części. W razie wątpliwości przygotuj zdjęcie tabliczki oraz zdjęcie oznaczeń na uszkodzonym module; bez tych informacji nie należy deklarować zgodności zamiennika.
FAQ
Czy brak grzania oznacza uszkodzenie modułu sterującego?
Nie. Podobny objaw może powodować nieodpowiedni garnek, zabrudzone sensory, problem z zasilaniem, przegrzewanie, uszkodzone złącze, cewka indukcyjna albo moduł mocy. Najpierw ustal, czy problem dotyczy jednego pola, jednej strony czy całej płyty.
Czy można sprawdzić cewkę miernikiem?
Można wykonać pomiar rezystancji po odłączeniu urządzenia i przewodów badanego obwodu, ale wynik trzeba odnieść do dokumentacji konkretnego modułu. Sam pomiar ciągłości cewki nie potwierdza sprawności elektroniki, izolacji, czujnika temperatury ani detekcji garnka.
Czy kod błędu wskazuje część do wymiany?
Nie. Kod określa zwykle obszar, w którym elektronika wykryła nieprawidłowość. Do ustalenia przyczyny trzeba uwzględnić moment wystąpienia błędu, liczbę pól, stan wentylacji, zasilanie i wyniki pomiarów.
Czy można wymienić szkło bez wymiany całej płyty?
Tak, jeżeli szkło jest dostępne jako osobna część, a pozostałe podzespoły są sprawne. Wymiana wymaga wyjęcia płyty z blatu i przełożenia elementów znajdujących się pod szybą. Trzeba potwierdzić wariant szkła po pełnym oznaczeniu urządzenia, ponieważ podobne panele mogą różnić się mocowaniem, nadrukiem i wycięciami. Pękniętej powierzchni nie należy dalej użytkować.
Czy część do PBP4VI518FTB4C będzie pasować do modelu o podobnej nazwie?
Nie można tego założyć. Przy urządzeniach Amica należy porównać model, kod wyrobu i 14-cyfrowy numer fabryczny. Różne numery produktu przy podobnym modelu mogą oznaczać inną wersję elektroniki lub elementów mechanicznych.
Czy podłączenie lub naprawę płyty można wykonać samodzielnie?
Podłączenie do instalacji i naprawa obwodów zasilających są pracami dla osoby z odpowiednimi uprawnieniami. Użytkownik może bezpiecznie sprawdzić oznaczenia, stan naczyń, czystość sensorów i drożność wentylacji, ale nie powinien wykonywać pomiarów pod napięciem ani ingerować w moduły mocy.
