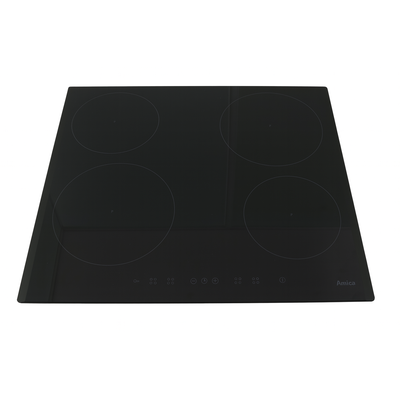

23264 - PBZ4VI515FTB4P3E płyta indukcyjna
Części do płyty indukcyjnej Amica PBZ4VI515FTB4P3E dobiera się po pełnych oznaczeniach urządzenia oraz numerze części, nie tylko po wyglądzie. Objawy takie jak brak grzania pola, błędy temperatury, samoczynne wyłączanie czy niesprawny panel mogą mieć różne przyczyny. Właściwa identyfikacja ogranicza ryzyko zakupu niezgodnej cewki, modułu, czujnika lub elementu obudowy.
Jak działa płyta Amica PBZ4VI515FTB4P3E
Pod szybą ceramiczną znajdują się cewki indukcyjne, które współpracują z modułami mocy. Elektronika steruje częstotliwością i mocą pola, rozpoznaje obecność odpowiedniego garnka oraz kontroluje temperaturę cewki i elementów mocy. Za obsługę odpowiada panel sensorowy, a wentylator odprowadza ciepło z wnętrza urządzenia. W zależności od wersji naprawa może dotyczyć między innymi cewki, czujnika temperatury, modułu indukcyjnego, panelu sterowania, wiązki przewodów, wentylatora, płytki filtrów, osłony dolnej albo szyby.
Objaw nie wskazuje od razu konkretnej części
| Objaw | Możliwe przyczyny | Co sprawdzić | Interpretacja |
| Jedno pole nie grzeje, ale panel reaguje | Nieprawidłowa cewka, czujnik temperatury, moduł mocy, sterowanie IGBT, kondensator obwodu rezonansowego, przerwa w wiązce | Czy pole wykrywa garnek, czy pojawia się kod, czy przewody i złącza są prawidłowo osadzone; pomiary porównać z innym sprawnym torem | Sama reakcja panelu nie potwierdza sprawności generatora. Jeżeli cewka i czujnik są sprawne, podejrzenie przesuwa się na elektronikę mocy lub sterowanie |
| Pole nie wykrywa garnka | Niewłaściwe naczynie, zbyt mała średnica dna, uszkodzona cewka lub czujnik, moduł mocy albo tor detekcji obciążenia | Sprawdzić garnek ferromagnetycznym magnesem i przetestować go na innym polu; obejrzeć cewkę, czujnik i złącza po odłączeniu zasilania | Jeżeli ten sam garnek działa na innych polach, przyczyna leży raczej w konkretnym torze. Stałe wykrywanie garnka bez naczynia wskazuje na problem detekcji, ale nie identyfikuje jednego elementu |
| Płyta wyłącza się po kilku minutach | Zadziałanie zabezpieczenia termicznego, niedrożny przepływ powietrza, niesprawny wentylator, błędny odczyt czujnika lub usterka modułu | Sprawdzić drożność wlotów i wylotów, pracę wentylatora oraz powtarzalność objawu po ostygnięciu | Jeżeli urządzenie działa po ostygnięciu, trzeba rozróżnić rzeczywiste przegrzewanie od błędnego pomiaru temperatury |
| Wybijany jest bezpiecznik | Zwarcie w module mocy, tranzystor IGBT, mostek prostowniczy, filtr, zawilgocenie, błąd instalacji lub nieprawidłowe przyłączenie | Najpierw sprawdzić instalację zgodnie z instrukcją i nie uruchamiać wielokrotnie urządzenia po zadziałaniu zabezpieczenia | Wymiana samego tranzystora bez sprawdzenia elementów sterujących i obwodu mocy może doprowadzić do ponownej awarii |
| Pojawia się błąd temperatury lub symbol EE/E z liczbą | Czujnik temperatury, przewody czujnika, przegrzanie, zaburzenie pomiaru albo usterka modułu | Zapisać dokładny kod, odłączyć płytę zgodnie z instrukcją i sprawdzić, czy błąd wraca po ponownym uruchomieniu | Kod jest wskazówką dla określonej rodziny urządzeń, a nie automatycznym wskazaniem części do zakupu |
| Panel nie reaguje lub wydaje długi sygnał | Zabrudzone albo zasłonięte sensory, wilgoć, błędna obsługa, wiązka panelu lub moduł sterowania | Oczyścić i osuszyć powierzchnię, usunąć przedmioty z panelu, sprawdzić działanie po prawidłowym restarcie | Jeśli tylko część sensorów nie działa, bardziej prawdopodobny jest problem panelu, taśmy lub jego połączenia niż całego modułu mocy |
Najpierw wyklucz proste przyczyny
Przed zamówieniem modułu lub cewki wykonaj czynności, które nie wymagają otwierania urządzenia:
- sprawdź bezpiecznik i obecność zasilania zgodnie z instrukcją instalacji;
- upewnij się, że panel jest czysty, suchy i niezakryty;
- użyj płaskiego naczynia z ferromagnetycznym dnem, a jego działanie porównaj na innym polu;
- sprawdź, czy ograniczenie całkowitej mocy nie blokuje jednoczesnej pracy kilku pól;
- oczyść przestrzeń wentylacyjną i sprawdź, czy płyta nie wyłącza się dopiero po nagrzaniu;
- przy kodzie błędu zapisz jego pełny zapis przed resetem.
Instrukcja dla tej rodziny płyt wskazuje, że naczynie nieodpowiednie lub nieobecne powoduje brak uruchomienia pola, a ustawienie mocy całkowitej może ograniczać dostępne poziomy grzania. Świst lub lekki gwizd podczas pracy kilku pól może być zjawiskiem normalnym i nie powinien być samodzielnie traktowany jako dowód uszkodzenia.
Jak sprawdzić cewkę i czujnik temperatury
Cewka nie jest klasyczną grzałką oporową, dlatego nie należy przenosić do niej wartości rezystancji podawanych dla pól ceramicznych. Pomiar wykonuje się po odłączeniu urządzenia od sieci, po uzyskaniu dostępu do złącza i odłączeniu przewodów zgodnie ze schematem konkretnej wersji. Należy sprawdzić ciągłość uzwojenia oraz ewentualne zwarcie do części przewodzących, a wynik porównać z identycznym, sprawnym polem lub dokumentacją serwisową.
Czujnik temperatury znajdujący się przy cewce powinien być badany po odłączeniu od elektroniki. W wielu konstrukcjach jest to element o charakterystyce zależnej od temperatury, dlatego pojedynczy odczyt w temperaturze pokojowej nie potwierdza pełnej sprawności. Ważna jest ciągłość przewodów, brak przerw przy poruszaniu wiązką oraz zgodność zmiany wskazania z temperaturą przewidzianą dla danego modułu. Nie wolno zakładać jednej uniwersalnej wartości dla wszystkich wersji płyt Amica.
Jeżeli po zamianie całego zespołu cewki z czujnikiem objaw pozostaje w tym samym miejscu, podejrzenie kieruje się na moduł mocy, obwód detekcji lub sterowanie. Jeżeli objaw przenosi się razem z zespołem, uszkodzenia należy szukać w cewce, czujniku albo ich przewodach. Taka zamiana diagnostyczna ma sens tylko wtedy, gdy oba zespoły mają potwierdzoną zgodność konstrukcyjną i wykonuje ją osoba znająca zasady pracy przy urządzeniach elektrycznych.
Moduł indukcyjny i elementy mocy
Moduł może zawierać między innymi tranzystor IGBT, mostek prostowniczy, kondensatory obwodu rezonansowego, elementy sterujące oraz układy pomiarowe. Zwarcie IGBT często powoduje zadziałanie zabezpieczenia, ale wymiana jednego elementu nie rozstrzyga, dlaczego doszło do awarii. Należy sprawdzić również sterowanie tranzystora, elementy zasilania, mostek, kondensatory, ślady przegrzania, izolację od radiatora i jakość połączeń lutowanych.
Brak widocznych uszkodzeń nie wyklucza usterki. W jednym z opisanych przypadków objaw występował dopiero pod obciążeniem, a przyczyną okazało się mikropęknięcie połączenia rezystora SMD w torze zasilania IGBT. Oznacza to, że podstawowy pomiar omomierzem może być niewystarczający, jeżeli nie uwzględnia zachowania elementu podczas pracy.
Diagnostyka modułu mocy, pomiary napięć oraz testy pod obciążeniem są przeznaczone dla wykwalifikowanego serwisanta. W module mogą znajdować się kondensatory o niebezpiecznym napięciu także po odłączeniu płyty od sieci. Nie wykonuj prób z omijaniem zabezpieczeń, prowizorycznym mostkowaniem ani wielokrotnym załączaniem urządzenia po zadziałaniu bezpiecznika.
Wentylator i chłodzenie
Wentylator może uruchamiać się po włączeniu pola albo dopiero po wzroście temperatury. Jego brak pracy, głośne łożysko, zablokowane łopatki lub ograniczony przepływ powietrza mogą powodować przegrzewanie i wyłączenia zabezpieczające. Najpierw sprawdź, czy wloty i wyloty powietrza nie są zasłonięte zabudową, kurzem albo elementami szafki. Następnie, po odłączeniu zasilania, można skontrolować mechaniczny stan wentylatora, złącze i wiązkę.
Test silnika poza urządzeniem oraz pomiar napięcia zasilającego wentylator wymagają znajomości jego parametrów i schematu konkretnej płyty. Sprawny wentylator podłączony poza układem nie musi oznaczać sprawnego sterowania na module. Nie dobieraj zamiennika wyłącznie po średnicy i liczbie przewodów — znaczenie mogą mieć napięcie, sposób sterowania, prędkość oraz sygnał kontroli obrotów.
Dostęp do części i wymiana
W większości płyt tego typu dostęp do modułów, cewek, wentylatora i wiązek uzyskuje się od spodu po wyjęciu urządzenia z blatu i zdjęciu dolnej osłony. Dokładna kolejność zależy od wykonania obudowy. Przed demontażem:
- wyłącz odpowiednie zabezpieczenie w rozdzielnicy; samo wyłączenie panelu dotykowego nie wystarcza;
- sprawdź brak napięcia odpowiednim przyrządem, jeżeli masz kwalifikacje do takiego pomiaru;
- oznacz położenie złączy i wykonaj zdjęcia połączeń;
- nie ciągnij za przewody i nie podważaj szyby w miejscach, w których znajdują się przewody lub elementy mocujące;
- po zdjęciu osłony nie dotykaj modułów przed potwierdzeniem rozładowania obwodów;
- przy montażu odtwórz ułożenie przewodów, izolację, mocowania cewek i przepływ powietrza.
Wymiana szyby, panelu lub elementu przyklejonego do cewki wymaga szczególnej ostrożności, ponieważ naprężenie szkła, niewłaściwe podparcie albo przesunięcie czujnika może spowodować kolejną usterkę. Po montażu należy sprawdzić działanie panelu, wykrywanie garnka, każde pole na kilku poziomach mocy, pracę wentylatora oraz brak powtarzających się kodów. Nie testuj płyty z pękniętą szybą.
Pęknięta szyba i elementy mechaniczne
Pęknięcie lub odprysk szyby nie jest wyłącznie problemem estetycznym. Ciecz może dostać się do części pozostających pod napięciem, dlatego urządzenie należy odłączyć bezpiecznikiem i nie używać go do czasu oceny właściwej części. Szybę dobiera się po pełnym oznaczeniu urządzenia oraz numerze katalogowym, z uwzględnieniem kształtu, wymiarów, otworów, nadruków i rozmieszczenia sensorów.
Taśma uszczelniająca, osłona dolna, elementy dystansowe i mocowania również nie powinny być dobierane wyłącznie ze zdjęcia. Różnica kilku milimetrów, inny układ otworów albo odmienne podparcie szyby mogą wpływać na bezpieczeństwo i prawidłowe działanie panelu.
Jak dobrać część do tego modelu
Dla urządzeń Amica przygotuj z tabliczki znamionowej:
- pełny model, tutaj: PBZ4VI515FTB4P3E;
- kod wyrobu, jeśli znajduje się na tabliczce;
- 14-cyfrowy numer fabryczny;
- oznaczenie uszkodzonej części, numer nadrukowany na module lub zdjęcie złączy i mocowań.
Numer kategorii 23264 oraz nazwa handlowa modelu pomagają znaleźć właściwą stronę, ale nie zastępują pełnych danych urządzenia. Podobny panel, moduł GECO, cewka albo wentylator może różnić się oprogramowaniem, mocą, układem złączy, rozmieszczeniem sensorów lub sposobem montażu. Identyczne złącze nie jest wystarczającym dowodem kompatybilności.
Przed zakupem porównaj numer katalogowy, przeznaczenie części, liczbę i położenie złączy, wymiary, mocowania oraz zgodność z pełnym modelem i numerem fabrycznym. W przypadku modułu sprawdź, czy producent przewiduje konfigurację lub programowanie po wymianie — nie każda wersja wymaga tych czynności, ale nie każdą można zamontować bez dodatkowej procedury. Jeżeli nie masz pewności, prześlij zdjęcie tabliczki znamionowej oraz uszkodzonego elementu do weryfikacji.
FAQ
Czy brak grzania jednego pola oznacza uszkodzoną cewkę?
Nie. Przyczyną może być również czujnik temperatury, złącze, wiązka, moduł mocy, obwód detekcji garnka, kondensator lub sterowanie IGBT. Cewkę należy badać po odłączeniu przewodów i porównać wynik z dokumentacją albo sprawnym torem tego samego urządzenia.
Czy można dobrać moduł po oznaczeniu GECO?
Samo oznaczenie modułu nie zawsze wystarcza. Trzeba potwierdzić pełny model płyty, wariant elektroniki, układ złączy, oprogramowanie i numer części. Moduły o podobnym wyglądzie mogą mieć inne zastosowanie.
Co oznacza kod błędu temperatury?
Może wskazywać na przegrzanie, nieprawidłowy odczyt czujnika, przerwę w przewodach albo usterkę elektroniki. Kod należy odczytywać według instrukcji właściwej dla konkretnej wersji. Nie jest on automatycznym wskazaniem czujnika ani całego modułu do wymiany.
Czy wentylator powinien pracować cały czas?
Nie ma jednej zasady dla wszystkich wersji. Wentylator może działać zależnie od temperatury modułu i ustawionej mocy. Jeżeli pracuje nietypowo, hałasuje albo płyta wyłącza się po rozgrzaniu, sprawdź przepływ powietrza, stan wentylatora, jego złącze i sterowanie.
Czy pękniętą szybę można nadal używać?
Nie. Pęknięta szyba może dopuścić wilgoć do części pod napięciem. Odłącz płytę w rozdzielnicy i dobierz szybę po pełnych oznaczeniach urządzenia, wymiarach, mocowaniach oraz układzie panelu.
Jakie dane wysłać do doboru części?
Podaj pełny model Amica, kod wyrobu, 14-cyfrowy numer fabryczny, numer z uszkodzonej części oraz zdjęcia tabliczki, modułu, złączy i mocowań. To bezpieczniejsza podstawa doboru niż sama nazwa PBZ4VI515FTB4P3E lub podobieństwo fotografii.
