Części do płyty indukcyjnej Amica PBZ4VI517FTB4SCE dobiera się na podstawie pełnego modelu, oznaczeń części i danych z tabliczki znamionowej. Przy braku grzania, wykrywania garnka, błędach lub wyłączaniu po rozgrzaniu najpierw trzeba rozróżnić problem z naczyniem, chłodzeniem, cewką, modułem mocy, panelem albo zasilaniem.
Co obejmuje naprawa płyty Amica PBZ4VI517FTB4SCE
Model PBZ4VI517FTB4SCE jest płytą indukcyjną z czterema polami grzejnymi, sterowaniem sensorowym, funkcją Booster i układem wentylacji chłodzącym elektronikę. W zależności od usterki wymiany może wymagać element mechaniczny, szyba ceramiczna, cewka z czujnikiem, czujnik temperatury, wentylator, wiązka, panel sterujący albo moduł indukcyjny. Sam objaw nie wskazuje jeszcze jednoznacznie konkretnej części.
Objaw → możliwe przyczyny → sprawdzenie
| Objaw | Możliwe przyczyny | Co sprawdzić przed zakupem części |
| Płyta nie reaguje po włączeniu | Brak jednej z faz lub nieprawidłowe zasilanie, uszkodzenie zasilacza, modułu albo panelu | Czy inne obwody działają, czy zabezpieczenie nie zadziałało ponownie i czy przewód przyłączeniowy nie ma śladów przegrzania. Pomiar instalacji i zacisków wykonuje uprawniony elektryk. |
| Jedno pole nie grzeje, a pozostałe działają | Cewka, czujnik przy cewce, obwód rezonansowy, tranzystor mocy IGBT, sterowanie danego kanału lub połączenie | Użyj tego samego, odpowiedniego garnka na sprawnym i niesprawnym polu. Jeżeli panel przyjmuje ustawienie mocy, ale pole nie rozpoczyna grzania, problem leży głębiej niż sam sensor. |
| Pole nie wykrywa garnka | Nieodpowiednie lub zbyt małe naczynie, zabrudzone albo wilgotne dno, uszkodzona cewka, czujnik lub układ detekcji obciążenia | Przyłóż magnes do dna garnka, wypróbuj inne naczynie ferromagnetyczne i ustaw je centralnie. Jeśli inne pole wykrywa ten sam garnek, podejrzenie części pola jest większe, ale nie przesądza jeszcze, czy winna jest cewka, moduł czy elektronika sterująca. |
| Płyta wyłącza się po kilku minutach | Zablokowany przepływ powietrza, niesprawny wentylator, przegrzewanie modułu, czujnik temperatury, przeciążenie albo usterka mocy | Sprawdź, czy z dolnej części urządzenia wydobywa się powietrze i czy otwory wentylacyjne nie są zasłonięte przez szufladę lub element zabudowy. Nie oceniaj temperatury przez dotykanie części pod napięciem. |
| Płyta wybija zabezpieczenie | Zwarcie w module mocy, tranzystorze IGBT, mostku prostowniczym, kondensatorze lub instalacji | Nie włączaj urządzenia wielokrotnie „na próbę”. Po odłączeniu zasilania można wykonać oględziny śladów zwęglenia i przepalenia, natomiast pomiary półprzewodników oraz obwodu sieciowego są pracą dla serwisanta. |
| Dotyk działa nieprawidłowo | Wilgoć lub zabrudzenie szyby, uszkodzenie panelu, wiązki albo elektroniki sterującej | Wyłącz płytę, poczekaj aż ostygnie i dokładnie osusz powierzchnię. Jeżeli problem dotyczy tylko jednego obszaru panelu, sprawdzenie taśmy i modułu wymaga dostępu od spodu. |
| Szyba jest pęknięta | Uderzenie punktowe, naprężenie lub uszkodzenie mechaniczne | Płytę z pękniętą powierzchnią odłącz od zasilania i nie używaj jej. Wilgoć może dostać się do części elektrycznych, dlatego potrzebna jest właściwa szyba dla konkretnego wariantu. |
Brak grzania nie zawsze oznacza uszkodzoną cewkę

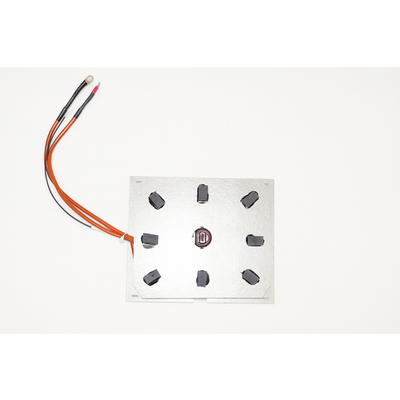

Cewka indukcyjna wytwarza pole magnetyczne, ale współpracuje z czujnikiem temperatury, kondensatorami obwodu rezonansowego, tranzystorem mocy oraz sterowaniem modułu. Jeżeli po ustawieniu mocy słychać przełączenie, lecz garnek pozostaje zimny, sprawdzenia wymagają wszystkie te elementy. Gdy pole nie rozpoznaje garnka nawet po zdjęciu naczynia albo pokazuje stan niezgodny z rzeczywistym obciążeniem, podejrzenie może dotyczyć toru detekcji, nie tylko samej cewki.
Po odłączeniu urządzenia od zasilania technik może zmierzyć ciągłość uzwojenia cewki i porównać wynik z identycznym, sprawnym polem. Taki pomiar powinien odbywać się na odłączonych przewodach, aby nie obejmować rezystancji innych obwodów. Brak ciągłości, ślady nadpalenia, odklejenie przewodu lub uszkodzenie mocowania przemawiają za wymianą cewki. Prawidłowa ciągłość nie potwierdza jednak sprawności pod obciążeniem ani sprawności czujnika i modułu mocy.
Nie podawaj uniwersalnej rezystancji cewki dla wszystkich wersji płyt. Wartość zależy od konstrukcji elementu i punktów pomiarowych, dlatego wynik należy porównać z dokumentacją konkretnego zespołu lub ze sprawnym polem tego samego typu.
Wentylator, chłodzenie i samoczynne wyłączanie
Wentylator chroni elementy sterujące i zasilające. W modelach z tej rodziny może uruchamiać się dopiero po włączeniu pola lub przy wzroście temperatury, a po zakończeniu gotowania pracować jeszcze przez pewien czas. Brak ciągłego hałasu po każdym uruchomieniu nie jest więc sam w sobie dowodem awarii.
Jeżeli płyta wyłącza się dopiero podczas dłuższego gotowania, sprawdź kolejno:
- czy wloty i wyloty powietrza nie są zasłonięte;
- czy pod płytą zachowano przestrzeń wymaganą dla obiegu powietrza;
- czy wentylator obraca się bez zacięć i nie wydaje nietypowych dźwięków;
- czy na module lub radiatorze nie ma śladów przegrzania;
- czy po ostygnięciu urządzenie wraca do pracy.
Jeżeli wentylator jest mechanicznie sprawny, ale nie otrzymuje zasilania, przyczyną może być jego sterowanie, czujnik temperatury albo moduł. Nie podłączaj wentylatora na stałe z pominięciem sterowania i nie mostkuj zabezpieczeń termicznych.
Jak interpretować wskazania i kody
Symbol H może oznaczać ciepło resztkowe, a nie uszkodzenie części. Po wyłączeniu pola wskaźnik może pozostać aktywny do czasu obniżenia temperatury szyby lub elementów w jej pobliżu. Nie wolno traktować takiego wskazania jako potwierdzenia awarii wentylatora.
Inne symbole, migające cyfry lub kody należy odczytywać z instrukcji właściwej dla PBZ4VI517FTB4SCE. Kod błędu zawęża obszar diagnostyki, ale nie jest automatycznym wskazaniem modułu do kupienia. Ten sam komunikat może wynikać z problemu z zasilaniem, temperaturą, komunikacją między modułami, detekcją naczynia albo obwodem mocy.
Dostęp do części i wymiana
Większość podzespołów płyty znajduje się pod szybą, w dolnej obudowie. Przed rozpoczęciem prac urządzenie trzeba odłączyć w rozdzielnicy, a nie tylko wyłączyć sensorami. W przypadku płyty podłączonej na stałe należy potwierdzić brak napięcia odpowiednim przyrządem. Kondensatory w układzie zasilania mogą utrzymywać niebezpieczne napięcie także po odłączeniu urządzenia.
Typowa kolejność prac serwisowych obejmuje:
- odłączenie zasilania i zabezpieczenie płyty przed przypadkowym uruchomieniem;
- wyjęcie urządzenia z blatu zgodnie z konstrukcją zabudowy;
- odłożenie szyby na miękkiej, równej powierzchni, jeśli wymaga tego sposób dostępu;
- wykonanie zdjęć położenia wiązek i oznaczenie złączy przed ich odłączeniem;
- odkręcenie lub zwolnienie właściwego modułu, wentylatora, cewki albo panelu;
- kontrolę przewodów, konektorów, izolacji, mocowań i śladów wilgoci;
- montaż części bez zgniatania przewodów i bez opierania ciężaru szyby na elektronice;
- sprawdzenie działania każdego pola, detekcji garnka, panelu i chłodzenia po naprawie.
Konstrukcja i sposób dostępu mogą różnić się między wariantami produkcyjnymi, dlatego nie należy przenosić kolejności demontażu z innego modelu tylko na podstawie podobnego wyglądu. Naprawa modułu mocy, pomiary po stronie sieciowej oraz testy pod napięciem wymagają kwalifikacji, właściwych przyrządów i znajomości procedury serwisowej.
Jak dobrać część do tego modelu
Nie dobieraj elementu wyłącznie po zdjęciu, liczbie pinów lub podobnym opisie handlowym. W płytach indukcyjnych znaczenie mają między innymi:
- pełny model PBZ4VI517FTB4SCE;
- kod wyrobu Amica;
- 14-cyfrowy numer fabryczny z tabliczki znamionowej;
- oznaczenie z uszkodzonej części i numer modułu;
- położenie pola, jego kształt i wymiary;
- typ złącza, długość przewodów oraz obecność czujnika temperatury;
- wersja elektroniki, oprogramowania i sposób komunikacji z panelem.
Podobnie wyglądający moduł z innej płyty Amica może mieć inny układ pól, inne oprogramowanie albo odmienne zabezpieczenia. Nie zakładaj również, że każdy moduł będzie działał bez konfiguracji lub że każdy zamiennik jest zgodny tylko dlatego, że pasuje mechanicznie.
Przed zamówieniem odczytaj wszystkie dane z tabliczki i oznaczenia starej części. W razie wątpliwości przygotuj zdjęcie tabliczki, etykiety modułu oraz złącza i porównaj je z katalogową zgodnością dla PBZ4VI517FTB4SCE.
Bezpieczeństwo
Płyta indukcyjna zawiera obwody sieciowe, kondensatory o dużej pojemności i elementy mocy pracujące przy wysokiej temperaturze. Nie wykonuj pomiarów pod napięciem, nie zwieraj zabezpieczeń, nie uruchamiaj urządzenia z odłączonym chłodzeniem i nie stosuj prowizorycznych połączeń. Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi; nie są przeznaczone dla osoby bez przygotowania.
FAQ
Czy brak wykrywania garnka oznacza uszkodzoną cewkę?
Nie. Najpierw sprawdź ferromagnetyczne dno, średnicę, ustawienie i czystość naczynia. Jeśli ten sam garnek działa na innym polu, rośnie prawdopodobieństwo usterki danego kanału, ale nadal trzeba odróżnić cewkę, czujnik, obwód detekcji i moduł sterujący.
Czy symbol H oznacza awarię płyty?
Nie zawsze. W tym modelu H może informować o cieple resztkowym. Wskazanie powinno zniknąć po ostygnięciu odpowiedniego obszaru. Jeżeli urządzenie wyłącza się podczas pracy, sprawdź dodatkowo chłodzenie, wentylację i komunikaty opisane w instrukcji.
Czy można wymienić samą cewkę indukcyjną?
Tak, jeżeli uszkodzenie dotyczy cewki lub jej mocowania, a pozostałe elementy toru są sprawne. Przed zakupem trzeba porównać kształt, wymiary, położenie czujnika, przewody i oznaczenie części. Pomiar ciągłości uzwojenia nie potwierdza pełnej sprawności pod obciążeniem.
Dlaczego płyta wyłącza się dopiero po rozgrzaniu?
Możliwe są problemy z wentylatorem, przepływem powietrza, czujnikiem temperatury, modułem mocy albo warunkami zabudowy. Jeżeli po ostygnięciu urządzenie ponownie działa, nie oznacza to usunięcia usterki — zabezpieczenie termiczne mogło tylko czasowo ograniczyć pracę.
Czy moduł z innej płyty Amica będzie pasował?
Nie można tego potwierdzić na podstawie samego wyglądu. Potrzebne są pełne oznaczenia modelu, kod wyrobu, numer fabryczny oraz numer modułu. Różnice w oprogramowaniu, układzie pól i komunikacji mogą uniemożliwić bezpieczną pracę nawet wtedy, gdy złącza są podobne.
Jakie dane przygotować do doboru części?
Dla urządzenia Amica podaj model PBZ4VI517FTB4SCE, kod wyrobu oraz 14-cyfrowy numer fabryczny z tabliczki znamionowej. Przy części elektronicznej dołącz także zdjęcie etykiety modułu i złączy, a przy cewce — zdjęcie elementu z widocznym oznaczeniem i wymiarami.
