23282 - PBZ4VI527AFTB4SCO płyta indukcyjna
Części do płyty indukcyjnej Amica PBZ4VI527AFTB4SCO dobiera się na podstawie pełnych danych z tabliczki znamionowej. Przy braku grzania, błędzie, problemie z wykrywaniem garnka lub wyłączaniu zabezpieczeń warto najpierw ustalić, czy przyczyną jest cewka, moduł, czujnik, wentylator, wiązka czy zasilanie.
Jak rozpoznać usterkę płyty Amica PBZ4VI527AFTB4SCO
Płyta indukcyjna wykorzystuje współpracujące ze sobą pola indukcyjne, czujniki temperatury, moduły mocy, panel dotykowy, układ zasilania i chłodzenie. Ten sam objaw może wynikać z różnych przyczyn, dlatego nie należy kupować modułu lub cewki wyłącznie na podstawie komunikatu albo podobnego wyglądu części.
Przed diagnostyką sprawdź, czy problem dotyczy całej płyty, jednej strefy, jednej strony urządzenia czy tylko wykrywania naczynia. Zanotuj kod błędu, moment jego wystąpienia oraz to, czy wcześniej było przepięcie, zalanie, pęknięcie szkła, przegrzanie albo nieprawidłowe podłączenie.
Objaw, przyczyna i następny krok
| Objaw | Możliwe przyczyny | Co sprawdzić | Interpretacja i następny krok |
| Płyta nie reaguje na włącznik | Brak jednej fazy lub zasilania, zadziałane zabezpieczenie, uszkodzony zasilacz, panel sterowania albo moduł główny | Stan zabezpieczeń, przewód i listwę przyłączeniową; później diagnostykę zasilacza zgodnie ze schematem modelu | Jeżeli nie działa cała płyta, nie zaczynaj od wymiany pojedynczej cewki. Awaria wspólna dla wszystkich pól wskazuje raczej na zasilanie, sterowanie lub komunikację |
| Nie działa jedno pole | Cewka indukcyjna, czujnik temperatury, przewody, złącze, przekaźnik albo część modułu mocy | Oględziny pola od spodu, stan wtyczek i przewodów oraz porównanie z działającą sekcją, jeśli konstrukcja na to pozwala | Ciągłość cewki nie potwierdza sprawności całego toru mocy. Brak grzania może występować także przy sprawnej cewce i uszkodzonym module |
| Dwie strefy po jednej stronie nie działają | Wspólny moduł mocy, zasilanie sekcji, komunikacja między modułami lub zabezpieczenie termiczne | Czy druga strona działa, czy panel wyświetla błąd i czy wentylator pracuje; następnie połączenia oraz moduł odpowiedzialny za tę sekcję | Wspólna awaria kilku pól jest argumentem za sprawdzeniem modułu i zasilania przed zamawianiem kilku cewek |
| Płyta nie wykrywa garnka | Nieodpowiednie lub zbyt małe dno naczynia, zabrudzenie i wilgoć, cewka, czujnik, obwód rezonansowy albo moduł sterujący | Próba z płaskim naczyniem ferromagnetycznym o odpowiedniej średnicy; sprawdzenie na kilku polach; następnie diagnostyka elektroniki | Jeżeli nie działa tylko jedno pole, podejrzewa się jego tor. Jeżeli żadne pole nie wykrywa naczyń, bardziej prawdopodobna jest przyczyna wspólna |
| Płyta wyłącza się po kilku minutach | Przegrzewanie, zablokowany przepływ powietrza, wentylator, czujnik temperatury, moduł mocy albo niewłaściwa zabudowa | Otwory wentylacyjne, pracę wentylatora, ślady przegrzania i kod błędu; nie zasłaniaj kanałów chłodzących | Sam fakt, że wentylator jest słyszalny, nie oznacza prawidłowego chłodzenia. Może mieć zmniejszoną wydajność albo problem z zasilaniem |
| Płyta wybija zabezpieczenie | Zwarcie w module mocy, tranzystor IGBT, mostek prostowniczy, kondensator obwodu mocy, przewód lub błędne podłączenie | Najpierw instalację i sposób przyłączenia, następnie oględziny modułu po odłączeniu zasilania | Nie uruchamiaj wielokrotnie urządzenia po zwarciu. Kolejne próby mogą powiększyć uszkodzenie modułu |
| Pojawia się kod błędu | Usterka zasilania, temperatury, komunikacji, modułu, cewki lub konfiguracji | Odczytaj dokładny kod i sprawdź jego znaczenie w instrukcji właściwego wariantu | Kod błędu zawęża obszar poszukiwań, ale nie jest automatycznym wskazaniem części do zakupu |
| Płyta głośno pracuje | Normalne drgania elektromagnetyczne, wentylator, luźne mocowanie, zabrudzenie lub uszkodzenie pola | Ustal, czy dźwięk występuje tylko przy dużej mocy, czy także bez garnka; sprawdź wentylator i mocowania po odłączeniu zasilania | Świst zależny od mocy może być cechą pracy indukcji. Zgrzyt, tarcie, zapach spalenizny lub narastający hałas wymagają przerwania użytkowania |
| Szkło jest pęknięte | Uderzenie, naprężenie lub uszkodzenie podczas montażu | Obejrzyj całą powierzchnię i nie używaj urządzenia z pęknięciem | Pęknięta szyba może dopuścić wilgoć do części pod napięciem. Wymiana szyby wymaga potwierdzenia dokładnego wariantu konstrukcyjnego |
Co można sprawdzić bez rozbierania płyty
Najpierw wykonaj kontrole, które nie wymagają dostępu do elektroniki:
- sprawdź zabezpieczenia i objawy dotyczące całej instalacji, a nie tylko płyty;
- upewnij się, że naczynie ma ferromagnetyczne, płaskie i suche dno;
- przetestuj to samo naczynie na innej strefie;
- wyczyść i osusz panel dotykowy;
- sprawdź, czy otwory wentylacyjne pod płytą nie są zasłonięte;
- zanotuj kod błędu oraz warunki jego wystąpienia;
- po zadziałaniu zabezpieczenia termicznego pozostaw urządzenie do ostygnięcia, ale nie traktuj chwilowego powrotu pracy jako potwierdzenia sprawności.
W przypadku garnka nieodpowiedniego lub zbyt małego pole może nie rozpocząć grzania, mimo że elektronika jest sprawna. Próba z innym naczyniem jest więc prostszym testem niż wymiana cewki.
Pomiary i oględziny części
Prace przy płycie należy wykonywać po odłączeniu wszystkich torów zasilania. W urządzeniu mogą występować niebezpieczne napięcia także po wyjęciu wtyczki, ponieważ kondensatory modułu mocy mogą pozostawać naładowane. Rozładowanie i pomiary części mocy wymagają odpowiednich kwalifikacji, procedury dla danego modelu oraz miernika i narzędzi przeznaczonych do takich prac.
Cewka indukcyjna
Po odłączeniu przewodów można sprawdzić ciągłość uzwojenia między właściwymi zaciskami. Wynik przerwy wskazuje na uszkodzenie uzwojenia, przewodu lub połączenia. Wynik ciągłości nie potwierdza jednak sprawności cewki pod obciążeniem, jej izolacji, czujnika temperatury ani modułu sterującego. Nie należy przenosić jednej wartości rezystancji na wszystkie wersje pól, ponieważ parametry zależą od konstrukcji i zastosowanego modułu.
Oględziny powinny obejmować nadpalone końcówki, odlutowane połączenia, uszkodzoną izolację, ślady przegrzania oraz mocowanie czujnika do pola. Jeśli cewka ma zintegrowany czujnik lub dodatkowe elementy, trzeba rozpoznać ich funkcję na podstawie oznaczeń i dokumentacji właściwej płyty.
Czujnik temperatury
Czujnik mierzy temperaturę pola lub elementu współpracującego z modułem. Pomiar wykonuje się przy odłączonym urządzeniu, na odłączonym czujniku, a wynik porównuje z charakterystyką konkretnego modelu. Czujnik NTC powinien zmieniać rezystancję wraz z temperaturą; pojedynczy pomiar w temperaturze pokojowej nie pozwala ocenić całej charakterystyki ani przewodów.
Jeżeli odczyt jest przerwą, zwarciem lub nie zmienia się w sposób zgodny z dokumentacją, sprawdź również wtyczkę i wiązkę. Nie zakładaj, że każdy podobnie wyglądający termistor będzie zamienny.

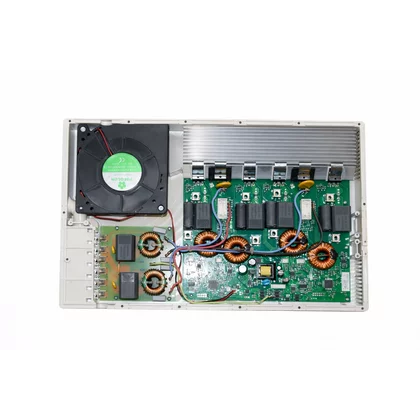

Moduł mocy i zasilanie
Przy wybijaniu zabezpieczeń należy szukać zwarcia w torze zasilania i mocy, a nie wymieniać losowo tranzystorów. Oględziny obejmują bezpieczniki, warystory, mostki prostownicze, tranzystory IGBT, kondensatory, przekaźniki, ścieżki oraz ślady łuku elektrycznego. Pomiar elementu w układzie może dawać wynik zafałszowany przez równoległe obwody, dlatego w razie wątpliwości element trzeba odłączyć zgodnie z procedurą serwisową.
Wymiana samego tranzystora po zwarciu nie musi zakończyć naprawy. Uszkodzeniu mogły ulec także elementy sterowania bramką, zasilacz, kondensator obwodu rezonansowego, mostek lub sama cewka. Naprawa modułu mocy jest pracą dla osoby z doświadczeniem w elektronice energoelektronicznej.
Panel, wiązka i komunikacja
Gdy panel reaguje tylko częściowo, sprawdź czystość powierzchni, taśmę lub wiązkę, zatrzaski złączy oraz ślady zawilgocenia. Złącze powinno być osadzone bez naprężeń, a przewody nie mogą być przycięte przez obudowę. Prawidłowe zasilanie panelu nie oznacza jeszcze, że działa komunikacja z modułem mocy.
Nie wolno mostkować zabezpieczeń ani uruchamiać płyty z odłączonym czujnikiem lub prowizorycznie połączonym przewodem.
Dostęp do części i wymiana
W większości płyt do elementów uzyskuje się dostęp od spodu po wyjęciu urządzenia z blatu. Dokładna droga zależy od konstrukcji: część modeli ma osobne osłony modułów, inne wymagają zdjęcia całej dolnej pokrywy. Przed demontażem:
- odłącz płytę od wszystkich obwodów zasilających i upewnij się, że nie może zostać przypadkowo załączona;
- sfotografuj ułożenie przewodów i oznaczenia złączy;
- odłącz wiązki za obudowę wtyczki, nie ciągnąc za przewody;
- sprawdź, czy szkło, cewki, wentylator i moduły nie są naprężone;
- przy wymianie przenieś tylko te elementy, które są wskazane przez producenta lub katalog części;
- po montażu sprawdź, czy przewody nie dotykają radiatorów, wentylatora ani ostrych krawędzi.

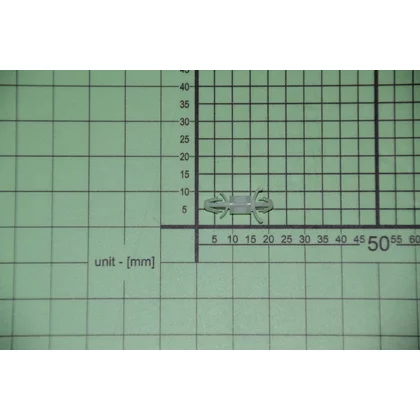

Przy wymianie cewki trzeba zachować jej położenie względem szkła, czujnika temperatury, sprężyn i elementów dystansowych. Przy wymianie modułu należy porównać oznaczenie płytki, wersję sprzętową, złącza i rozmieszczenie elementów. Nie każdy moduł o tej samej liczbie wyprowadzeń jest zamienny.
Po naprawie wykonuje się kontrolę wizualną, sprawdzenie poprawności połączeń i próbę działania zgodnie z procedurą dla konkretnego modelu. Jeżeli urządzenie wyświetla błąd konfiguracji lub wymaga przypisania modułu, nie należy wykonywać przypadkowego programowania.
Opisane czynności serwisowe przy modułach mocy, pomiarach napięcia, kondensatorach i obwodach przyłączeniowych wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Nie są przeznaczone do wykonania przez osobę bez przygotowania. Podłączenie płyty powinien wykonać uprawniony instalator elektryk.
Jak dobrać część do tego modelu Amica
Dla urządzeń Amica sam skrócony model może nie wystarczyć. Przed zamówieniem przygotuj:
- model: PBZ4VI527AFTB4SCO;
- kod wyrobu z tabliczki znamionowej;
- pełny, 14-cyfrowy numer fabryczny;
- oznaczenie uszkodzonego elementu, jeśli jest widoczne;
- zdjęcie tabliczki znamionowej i zdjęcie części od strony złączy;
- informację, które pole lub moduł nie działa oraz jaki kod pojawia się na wyświetlaczu.
Tabliczka znamionowa płyty może znajdować się na spodzie urządzenia lub w dokumentacji. Model handlowy oraz numer kategorii 23282 nie zastępują kodu wyrobu i numeru fabrycznego. Dotyczy to szczególnie modułów indukcyjnych, paneli, szyb ceramicznych, cewek z czujnikami oraz wiązek.
Nie dobieraj części wyłącznie po zdjęciu, liczbie pinów, nazwie pola lub wymiarze. Istotne mogą być także mocowanie, wersja modułu, układ pól, charakterystyka czujnika, wariant oprogramowania i sposób komunikacji między płytkami. Zamiennik można uznać za zgodny dopiero po potwierdzeniu katalogowym lub porównaniu wszystkich wymaganych parametrów.
Jeżeli nie masz pewności, zacznij od odczytania wszystkich danych z tabliczki znamionowej i porównania ich z oznaczeniem na części. Do doboru warto przekazać zdjęcie tabliczki oraz uszkodzonego elementu.
Konserwacja i zapobieganie kolejnym awariom
- nie zasłaniaj wlotów i wylotów powietrza pod płytą;
- utrzymuj panel dotykowy oraz powierzchnię szkła w czystości i suchości;
- nie stawiaj pustych ani zdeformowanych naczyń na polach;
- używaj naczyń z płaskim, ferromagnetycznym dnem dopasowanym do strefy;
- nie używaj płyty z pękniętym szkłem;
- po zalaniu lub wyłączeniu zabezpieczenia nie uruchamiaj urządzenia wielokrotnie;
- po montażu sprawdź, czy zabudowa zapewnia chłodzenie wymagane dla danego wariantu.
FAQ
Czy brak grzania oznacza uszkodzoną cewkę?
Nie. Przyczyną może być nieodpowiedni garnek, czujnik temperatury, przewód, moduł mocy, panel sterowania, przegrzewanie albo problem z zasilaniem. Cewkę warto podejrzewać dopiero po rozróżnieniu, czy awaria dotyczy jednego pola, kilku pól czy całej płyty.
Czy można sprawdzić cewkę zwykłym miernikiem?
Można sprawdzić ciągłość uzwojenia po odłączeniu przewodów, ale wynik nie potwierdza sprawności całego zespołu. Pomiar nie ocenia poprawnej pracy pod obciążeniem, izolacji, czujnika temperatury ani modułu indukcyjnego. Wartość rezystancji należy porównywać z dokumentacją konkretnego wariantu, a nie z uniwersalną tabelą.
Co oznacza, gdy płyta nie wykrywa garnka?
Najpierw sprawdź naczynie: dno powinno być płaskie, suche i ferromagnetyczne, a jego średnica musi odpowiadać wymaganiom strefy. Jeżeli kilka sprawnych naczyń nie jest wykrywanych na jednym polu, trzeba sprawdzić jego cewkę, czujnik, moduł i połączenia. Brak wykrywania na wszystkich polach wymaga szukania przyczyny wspólnej.
Czy kod błędu wskazuje konkretną część?
Nie. Kod może dotyczyć temperatury, komunikacji, zasilania, modułu, czujnika lub konfiguracji. Znaczenie kodu trzeba potwierdzić w instrukcji właściwego modelu i zestawić z objawami oraz wynikami kontroli.
Czy moduł z innej płyty Amica będzie pasował?
Nie można tego potwierdzić na podstawie samej marki, zdjęcia lub podobnego modelu. Sprawdź pełne oznaczenie modułu, układ złączy, wersję urządzenia, układ pól i dane z tabliczki znamionowej. Niektóre moduły mogą wymagać konfiguracji, ale nie należy zakładać tego dla każdego wariantu.
Jakie dane wysłać do doboru części?
Przygotuj model PBZ4VI527AFTB4SCO, kod wyrobu, 14-cyfrowy numer fabryczny Amica, zdjęcie tabliczki znamionowej, oznaczenie części oraz opis objawu. Przy elektronice pomocne jest także zdjęcie złączy i całej płytki od strony oznaczeń.
