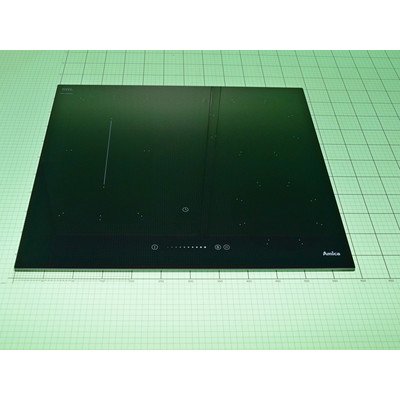

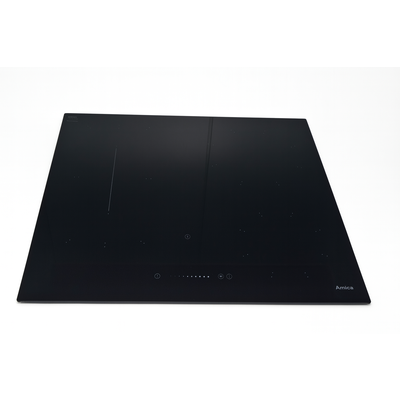

23347 - PBP4VI518FTB4SC płyta indukcyjna
Części do płyty indukcyjnej Amica PBP4VI518FTB4SC pomagają usunąć usterki zasilania, sterowania, grzania, wykrywania naczyń i chłodzenia. Przed zakupem sprawdź objaw, połączenia oraz oznaczenia z tabliczki znamionowej: model, kod wyrobu i 14-cyfrowy numer fabryczny. Sam wygląd części lub skrócony model nie potwierdza zgodności.
Jak rozpoznać usterkę w płycie Amica PBP4VI518FTB4SC
Płyta indukcyjna składa się między innymi z panelu sensorowego, modułu mocy, cewek indukcyjnych, czujników temperatury, układu zasilania, wiązek przewodów i wentylatora. Ten sam objaw może wynikać z różnych przyczyn, dlatego przed zamówieniem części warto ustalić, czy problem dotyczy całego urządzenia, jednej strony płyty, pojedynczego pola czy tylko obsługi.
Płyta nie reaguje na włączenie
Najpierw sprawdź podstawowe przyczyny:
- czy zadziałało zabezpieczenie obwodu i czy do płyty dochodzi zasilanie;
- czy podłączenie wykonano zgodnie ze schematem znajdującym się na urządzeniu;
- czy panel nie jest zablokowany, zalany albo pokryty zabrudzeniem;
- czy na powierzchni sensorów nie leży przedmiot powodujący ciągłe wykrywanie dotyku;
- czy po zaniku zasilania urządzenie nie wymaga ponownego uruchomienia zgodnie z instrukcją.
Jeżeli nie świeci żaden wyświetlacz, podejrzewanie samego panelu dotykowego jest przedwczesne. Przyczyną może być brak jednej z faz, błędne podłączenie, uszkodzenie listwy przyłączeniowej, wiązki, zasilacza elektroniki albo modułu mocy. Jeśli wyświetlacze działają, ale sensory nie reagują, sprawdź czystość i suchość panelu oraz blokadę. Dopiero gdy te przyczyny zostaną wykluczone, można rozważać panel sterowania lub moduł komunikacyjny.
Jedno pole nie grzeje albo nie wykrywa garnka
Jeżeli pozostałe pola pracują prawidłowo, problem może dotyczyć cewki, jej czujnika temperatury, przewodów, tranzystora IGBT lub części modułu mocy obsługującej dane pole. Najpierw użyj naczynia z płaskim, magnetycznym dnem i ustaw je centralnie na polu. Sprawdź również, czy dno i szkło są suche oraz czyste. Brak wykrywania garnka nie potwierdza uszkodzenia elektroniki.
Przydatne jest porównanie:
| Objaw | Co sprawdzić najpierw | Co może oznaczać wynik |
| Jedno pole nie wykrywa odpowiedniego garnka | Inny garnek indukcyjny, położenie i czystość dna | Jeżeli inne pola wykrywają ten sam garnek, rośnie prawdopodobieństwo usterki danego pola lub jego obwodu |
| Jedno pole wykrywa garnek, ale nie grzeje | Czy pojawia się kod, czy słychać pracę wentylatora i czy problem występuje od razu | Możliwa usterka cewki, czujnika, tranzystora IGBT, połączenia albo modułu; potrzebna diagnostyka konkretnej wersji |
| Dwa pola po jednej stronie nie działają | Zasilanie obu sekcji, moduł mocy, wiązki i połączenia | Wspólna przyczyna jest bardziej prawdopodobna niż jednoczesna awaria dwóch niezależnych cewek |
| Pole wyłącza się po rozgrzaniu | Wentylacja, drożność wlotów, wentylator, temperatura modułu i kod błędu | Możliwe przegrzewanie, problem z chłodzeniem, czujnikiem lub elektroniką mocy |
Wymiana cewki wymaga zachowania jej właściwego typu, średnicy, liczby zwojów, sposobu mocowania oraz połączenia z czujnikiem temperatury. Cewki wyglądające podobnie mogą mieć inną charakterystykę i nie są automatycznie zamienne.
Płyta wyłącza się podczas gotowania
Jeżeli wyłączenie następuje po kilku lub kilkunastu sekundach, sprawdź, czy nie pojawia się komunikat o błędzie, czy wentylator startuje i czy kanały powietrzne pod płytą nie są zasłonięte. Zablokowany dopływ powietrza, brak wymaganego prześwitu pod urządzeniem lub niesprawny wentylator mogą powodować wzrost temperatury elektroniki.
Wentylator może pracować także po wyłączeniu pól. Jest to normalne, jeżeli chłodzi moduł i zatrzymuje się po obniżeniu temperatury. Nie należy odłączać zasilania natychmiast po intensywnym gotowaniu, jeśli instrukcja danego wariantu przewiduje dalszą pracę chłodzenia.
Jeżeli wentylator nie uruchamia się, hałasuje, ma wyczuwalny opór albo płyta wyłącza się z wcześniejszym miganiem wyświetlaczy, trzeba sprawdzić sam wentylator, jego złącze, przewody i sterowanie w module. Samo zamontowanie nowego wentylatora nie usunie usterki, jeśli przyczyną jest elektronika lub zablokowany przepływ powietrza.
Kod błędu nie wskazuje automatycznie części
Kody zależą od rodziny elektroniki i konkretnego modelu. Przy pojawieniu się kodu zapisz jego dokładny zapis, określ, przy którym polu występuje i czy pojawia się natychmiast, czy dopiero po nagrzaniu.
| Sytuacja | Pierwsza kontrola | Ograniczenie diagnozy |
| Kod związany z zasilaniem | Pomiar napięcia na właściwych zaciskach oraz kontrola zgodności podłączenia ze schematem | Kod nie rozstrzyga, czy uszkodzona jest instalacja, listwa, przewód czy moduł |
| Kod pojawia się tylko przy jednym polu | Cewka, czujnik temperatury, wiązka i przyporządkowanie pola | Potrzebny jest schemat i procedura właściwa dla danej wersji |
| Kod pojawia się po rozgrzaniu | Wentylator, przepływ powietrza, temperatura modułu i czujniki | Test na zimno może nie wykazać usterki występującej dopiero pod obciążeniem |
| Kod komunikacji panel–moduł | Wtyczki, prowadzenie i ciągłość wiązki | Sprawna wiązka nie wyklucza uszkodzenia panelu albo modułu |
W niektórych płytach Amica komunikaty E6 i E7 są związane odpowiednio ze zbyt niskim i zbyt wysokim napięciem zasilania, ale nie należy przenosić tego przypisania na każdą wersję bez sprawdzenia instrukcji właściwej dla urządzenia. Pomiar napięcia sieci i prace przy przyłączu powinien wykonać wykwalifikowany elektryk lub serwisant.
Jakie pomiary mają sens
Przed pomiarem odłącz płytę od zasilania, odczekaj na rozładowanie układów i wykonuj pomiary rezystancji lub ciągłości wyłącznie na odłączonym elemencie. W obwodach płyty indukcyjnej mogą występować niebezpieczne napięcia także po odłączeniu zasilania, dlatego pomiary wewnątrz urządzenia wymagają kwalifikacji, odpowiednich przyrządów i procedury serwisowej.
Kontrola przewodów i złączy
Oględziny powinny obejmować ślady przegrzania, nadtopienia, luźne konektory, pęknięte luty, uszkodzoną izolację i przewody przyciśnięte obudową. Pomiar ciągłości przewodu może potwierdzić przerwę, ale nie potwierdza poprawności styku pod obciążeniem. Złącze może przewodzić przy małym prądzie, a grzać się podczas pracy z powodu luźnego połączenia.
Cewka indukcyjna i czujnik temperatury
Rezystancję cewki mierzy się po odłączeniu jej od modułu, między punktami wskazanymi w dokumentacji danej płyty. Wynik należy porównać z cewką tego samego typu lub wartością serwisową dla konkretnej wersji. Sama ciągłość uzwojenia nie potwierdza braku zwarcia międzyzwojowego ani prawidłowej pracy pod obciążeniem.
Czujnik temperatury należy badać zgodnie z charakterystyką zastosowanego elementu. Pomiar w jednej temperaturze może wykazać przerwę lub zwarcie, ale nie potwierdzi prawidłowej zmiany rezystancji w całym zakresie pracy. Nie stosuj uniwersalnej wartości rezystancji dla wszystkich płyt Amica.
Tranzystory IGBT i moduł mocy
W przypadku wybijania zabezpieczenia, trzasku, zapachu spalenizny albo zwarcia nie uruchamiaj płyty ponownie na próbę. Moduł mocy może mieć uszkodzone tranzystory IGBT, mostek prostowniczy, warystor, elementy sterujące lub ścieżki. Test diodowy albo pomiar zwarcia między wyprowadzeniami może wskazać uszkodzenie tranzystora, ale nie zastępuje pełnego sprawdzenia modułu i elementów współpracujących.
Wymiana samego IGBT bez ustalenia przyczyny uszkodzenia może zakończyć się ponownym spaleniem części. Dotyczy to zwłaszcza przepięcia, błędnego podłączenia, uszkodzenia sterowania bramki, kondensatorów, mostka lub chłodzenia.
Dostęp do części i wymiana
W większości płyt do elementów wewnętrznych uzyskuje się dostęp od spodu po wysunięciu urządzenia z blatu. Dokładna kolejność zależy od konstrukcji zabudowy i wariantu płyty. Przed demontażem:
- odłącz wszystkie tory zasilania w rozdzielnicy i zabezpiecz je przed przypadkowym załączeniem;
- potwierdź brak napięcia odpowiednim przyrządem;
- wykonaj zdjęcia położenia przewodów i oznacz złącza;
- sprawdź, czy pod szkłem nie ma naprężeń i czy urządzenie jest podparte;
- odłącz element dopiero po zidentyfikowaniu jego gniazda i sposobu mocowania.
Przy wymianie modułu, wiązki, cewki albo panelu nie przenoś przewodów wyłącznie według koloru. Liczy się oznaczenie złącza, prowadzenie wiązki, położenie przewodów względem wentylatora i zgodność ze schematem. Po montażu sprawdź, czy przewody nie są przyciśnięte, nie dotykają gorących elementów i nie ograniczają przepływu powietrza.
Po naprawie sprawdź kolejno panel, każde pole, wykrywanie odpowiedniego naczynia, nagrzewanie, wskaźnik ciepła resztkowego, pracę wentylatora oraz brak kodów błędów. Wymiana modułu może wymagać przyporządkowania, konfiguracji albo procedury serwisowej, ale nie należy zakładać tego bez dokumentacji konkretnej wersji.
Opisane pomiary wewnątrz płyty, diagnostyka modułu mocy oraz prace przy podłączeniu sieciowym wymagają odpowiednich kwalifikacji, uprawnień, doświadczenia i właściwych narzędzi. Nie są przeznaczone do wykonania przez osobę bez przygotowania. Nie mostkuj zabezpieczeń i nie uruchamiaj urządzenia z odsłoniętymi częściami pod napięciem.
Jak dobrać część do tego modelu
Do płyty Amica przygotuj pełne dane z tabliczki znamionowej:
- model: PBP4VI518FTB4SC;
- kod wyrobu;
- 14-cyfrowy numer fabryczny;
- oznaczenie typu, jeżeli znajduje się na tabliczce;
- numer z uszkodzonej części i zdjęcia złączy, gdy część jest już zdemontowana.
Numer kategorii 23347 nie jest numerem części i nie zastępuje oznaczeń urządzenia. Także skrócone oznaczenie PBP4VI518FTB4SC, podobne zdjęcie, liczba pinów lub identyczna wtyczka nie gwarantują zgodności. W przypadku modułu znaczenie mogą mieć wersja elektroniki, oprogramowanie, przyporządkowanie pól, moc urządzenia i wymagane programowanie. Przy cewce sprawdź średnicę, liczbę zwojów, czujnik temperatury, mocowanie i położenie pola. Przy szybie, osłonie lub uchwycie porównaj wymiary, punkty mocowania i stronę montażu.
Najbezpieczniejszy następny krok to odczytanie całej tabliczki znamionowej oraz oznaczenia starej części i porównanie ich z dokumentacją zgodności produktu. Jeśli oznaczenie jest nieczytelne, przygotuj zdjęcie tabliczki, etykiety części i złączy przed zakupem.
FAQ
Czy kod E7 oznacza uszkodzony moduł?
Nie. W zależności od wersji płyty może oznaczać problem z napięciem zasilania, ale podobny komunikat może pojawić się także po błędnym podłączeniu, przepięciu lub usterce elektroniki. Najpierw trzeba sprawdzić właściwy kod dla danego wariantu oraz zasilanie wykonane przez uprawnioną osobę.
Płyta działa, ale wentylator pracuje długo. Czy trzeba go wymienić?
Niekoniecznie. Wentylator może chłodzić elektronikę po zakończeniu gotowania. Wymiana ma sens dopiero po stwierdzeniu braku obrotów, zablokowania, nadmiernego hałasu, uszkodzenia przewodów albo błędu chłodzenia. Trzeba też sprawdzić drożność wlotów i warunki zabudowy.
Czy można zamienić cewkę na podobną z innej płyty Amica?
Nie bez potwierdzenia. Cewki mogą różnić się liczbą zwojów, średnicą, mocą, czujnikiem temperatury i sposobem podłączenia. Wizualne podobieństwo nie potwierdza zgodności.
Czy ciągłość przewodu oznacza, że wiązka jest sprawna?
Nie w pełnym zakresie. Pomiar ciągłości wykrywa przerwę, ale nie pokazuje pewnie luźnego styku, uszkodzenia pod obciążeniem ani problemu z komunikacją. Złącza trzeba obejrzeć, osadzić zgodnie ze schematem i sprawdzić w kontekście objawu.
Czy moduł po wymianie działa od razu?
Nie można tego zagwarantować bez sprawdzenia konkretnego wariantu. Niektóre moduły wymagają właściwego przyporządkowania, konfiguracji lub procedury serwisowej. Przed zakupem porównaj pełne oznaczenia urządzenia i modułu, a nie tylko numer złącza.
Jakie dane wysłać do doboru części?
Przygotuj model PBP4VI518FTB4SC, kod wyrobu i 14-cyfrowy numer fabryczny z tabliczki znamionowej. Pomocne są również zdjęcie uszkodzonej części, jej etykiety, złączy oraz opis objawu: brak zasilania, jedno niedziałające pole, wyłączanie po nagrzaniu lub konkretny kod.
