23439 - PBP4VI517FTB4S4C płyta indukcyjna
Części do płyty indukcyjnej Amica PBP4VI517FTB4S4C dobieraj po pełnych oznaczeniach urządzenia, nie tylko po wyglądzie podzespołu. Przy braku grzania, błędzie lub samoczynnym wyłączaniu najpierw rozróżnij problem z naczyniem, zasilaniem, czujnikiem, wentylatorem, cewką i modułem. To ogranicza ryzyko zakupu niewłaściwej części.
Jak działa płyta Amica PBP4VI517FTB4S4C
Pod szybą znajdują się cztery pola indukcyjne, cewki z czujnikami temperatury, moduł indukcyjny, układ filtrów, wentylator chłodzący oraz panel sensorowy. Cewka nie nagrzewa garnka bezpośrednio jak klasyczna grzałka. Wytwarza pole magnetyczne, które nagrzewa ferromagnetyczne dno odpowiedniego naczynia. Moduł sterujący kontroluje moc, wykrywanie garnka, temperaturę i zabezpieczenia.
W rodzinie urządzeń 4VI517 występują różne warianty wykonania. Dokumentacja serwisowa tej rodziny opisuje między innymi moduł GECO, cztery pola, cewki, czujniki temperatury, tranzystory IGBT, warystory, wentylator i panel sterowania. Nie oznacza to jednak, że każdy podzespół z innego wariantu pasuje do modelu PBP4VI517FTB4S4C.
Objaw nie wskazuje od razu części
| Objaw | Możliwe przyczyny | Co sprawdzić | Wniosek i następny krok |
| Jedno pole nie grzeje | Niewłaściwy garnek, cewka, czujnik temperatury, przewody, element mocy modułu lub panel | Użyj garnka, do którego przyciąga magnes, sprawdź, czy pole reaguje na sensory i czy pozostałe pola działają | Jeżeli panel wybiera pole, lecz nie ma grzania, podejrzane są obwód tego pola i moduł; sam objaw nie rozstrzyga, który element jest uszkodzony |
| Pole pokazuje symbol braku garnka mimo właściwego naczynia | Naczynie ma zbyt małe lub nieferromagnetyczne dno, jest krzywe albo uszkodzony jest obwód wykrywania | Sprawdź garnek na innym polu, wykonaj próbę z innym naczyniem i oczyść szybę oraz dno garnka | Jeżeli problem przenosi się wraz z garnkiem, przyczyna leży w naczyniu; jeżeli pozostaje na jednym polu, potrzebna jest diagnostyka cewki, czujnika i modułu |
| Płyta wyłącza się po kilku lub kilkunastu sekundach | Wentylator, przegrzewanie, błąd czujnika, problem z wiązką lub modułem | Sprawdź, czy wentylator uruchamia się podczas pracy, czy wloty i wyloty powietrza są drożne oraz czy usterka występuje po rozgrzaniu | Brak pracy wentylatora w połączeniu z samoczynnym wyłączeniem jest wskazówką dla układu chłodzenia, ale nie potwierdza bez pomiaru, że uszkodzony jest sam wentylator |
| Nie działa kilka pól, zwłaszcza po przekątnej | Zasilanie jednej gałęzi, filtr, przekaźnik, połączenie modułu lub moduł indukcyjny | Wykwalifikowany elektryk powinien sprawdzić sposób podłączenia i napięcia zgodnie ze schematem konkretnej płyty | Jeżeli napięcie zasilania jest prawidłowe, należy przejść do kontroli połączeń i modułu, zamiast kupować cewkę dla każdego pola |
| Płyta nie reaguje lub nie świeci | Brak zasilania, nieprawidłowe podłączenie, filtr, zasilacz, panel lub moduł | Sprawdź zabezpieczenie obwodu i dostępność zasilania; dalsze pomiary wykonuje osoba uprawniona | Brak wyświetlacza nie oznacza automatycznie uszkodzenia panelu sterowania |
| Płyta pokazuje błąd po podłączeniu albo przy włączeniu pól | Zasilanie poza zakresem, błąd komunikacji, czujnik, cewka, element mocy lub niewłaściwe połączenie | Zapisz dokładny kod, pole, na którym się pojawia, oraz moment wystąpienia | Kod zawęża diagnostykę, ale nie jest samodzielnym wskazaniem części do zakupu |
Najpierw wyklucz proste przyczyny
Przed demontażem sprawdź elementy, które nie wymagają otwierania płyty:
- połóż na polu garnek z płaskim, suchym i ferromagnetycznym dnem; magnes powinien przyciągać się do jego dna;
- sprawdź ten sam garnek na innym polu oraz inne odpowiednie naczynie na polu zgłaszającym problem;
- usuń wodę, tłuszcz i przedmioty z panelu sensorowego; zabrudzenia lub przedmioty na sensorach mogą powodować nieprawidłowe komunikaty;
- upewnij się, że blokada panelu nie jest aktywna;
- po wystąpieniu chwilowego zakłócenia wyłącz płytę i odłącz jej zasilanie zgodnie z instalacją, a następnie odczekaj przed ponowną próbą;
- sprawdź, czy szyba nie jest pęknięta. Przy pękniętej powierzchni nie używaj urządzenia, ponieważ ciecz może dostać się do części znajdujących się pod napięciem.
Jeżeli problem dotyczy tylko jednego pola i nie zależy od garnka, dalsza diagnostyka powinna obejmować obwód tego pola. Jeżeli jednocześnie przestają działać pola po jednej stronie lub po przekątnej, większe znaczenie ma zasilanie, filtr, przekaźnik, wiązka i moduł niż sama cewka.
Kody błędów w rodzinie 4VI517
Poniższe znaczenia odnoszą się do dokumentacji serwisowej rodziny płyt 4VI515 i 4VI517. Kod należy potwierdzić w instrukcji właściwej wersji urządzenia, ponieważ oznaczenia mogą zależeć od modułu i wariantu.
| Kod lub sytuacja | Znaczenie diagnostyczne | Co sprawdzić |
| E6 | Wykryte zbyt niskie napięcie lub nieprawidłowość zasilania | Sposób podłączenia, zaciski, przewód, napięcie między właściwym zaciskiem fazowym i neutralnym; pomiar wykonuje elektryk |
| E7 | Wykryte zbyt wysokie napięcie albo problem ujawniający się przy określonym polu | Zasilanie, właściwe cewki i czujniki, połączenia, elementy mocy oraz moduł; nie wymieniaj cewki wyłącznie na podstawie kodu |
| E4 | W rodzinie serwisowej wiązany z komunikacją lub prowadzeniem wiązki panel–moduł | Osadzenie obu wtyczek, stan przewodu i jego prowadzenie zgodnie ze specyfikacją |
| EE | Zakłócenie lub usterka obwodu czujnika temperatury | Jeśli komunikat jest jednorazowy, po ostygnięciu i ponownym uruchomieniu obserwuj urządzenie; jeśli wraca, sprawdź złącze, przewody i czujnik właściwego pola |
| E5 | Błąd komunikacji między panelem a modułem w opisanej rodzinie | Wiązkę panel–moduł, złącza, panel i moduł; wymiana całego zespołu wymaga potwierdzenia zgodności |
| Samoczynne wyłączenie po kilku sekundach | Możliwy problem z wentylatorem lub chłodzeniem, ale także zasilaniem, czujnikiem lub modułem | Czy wentylator startuje, czy kanały powietrzne są drożne i czy wyłączenie następuje dopiero po rozpoczęciu grzania |
Pomiar napięcia sieciowego i diagnostyka pod napięciem nie są czynnościami dla osoby bez kwalifikacji. W tej płycie występują obwody o napięciach niebezpiecznych, a po odłączeniu zasilania część elementów może nadal utrzymywać ładunek.
Pomiary i oględziny

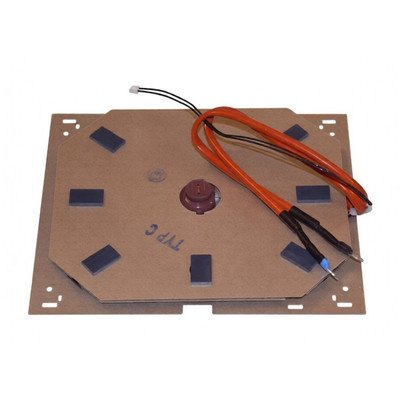

Kontrola cewki i czujnika
Po odłączeniu urządzenia od zasilania i uzyskaniu dostępu do spodu płyty można obejrzeć przewody cewki, złącza, uchwyty oraz czujnik temperatury. Szukaj nadtopień, przebarwień, pęknięć, luźnych konektorów i śladów wilgoci. Nie oceniaj sprawności wyłącznie po wyglądzie.
Pomiar rezystancji uzwojenia cewki ma sens tylko po odłączeniu jej od modułu, na właściwych zaciskach i przy użyciu schematu konkretnego wariantu. Wynik przerwy, zwarcia lub wyraźnej różnicy względem identycznego, sprawnego pola jest wskazówką do dalszej diagnostyki. Sam prawidłowy pomiar ciągłości nie potwierdza sprawności cewki podczas pracy z dużą mocą, czujnika ani modułu mocy.
Czujnik temperatury należy badać po odłączeniu jego przewodów i porównywać wynik z charakterystyką podaną dla konkretnego elementu lub płyty. Nie stosuj jednej uniwersalnej wartości rezystancji dla wszystkich czujników. Usterka może występować również w przewodzie, złączu albo miejscu mocowania czujnika do cewki.
Kontrola modułu
W module indukcyjnym znajdują się między innymi tranzystory IGBT, elementy sterowania, kondensatory, warystory i obwody filtrujące. Widoczne pęknięcie, zwęglenie, wybrzuszony kondensator lub nadtopione złącze jest ważną wskazówką, lecz brak śladów spalenia nie wyklucza awarii.
Test diody lub ciągłości tranzystora IGBT można wykonać wyłącznie po odłączeniu modułu od urządzenia i rozładowaniu obwodów zgodnie z procedurą serwisową. Zwarcie między elektrodami jest nieprawidłowością, ale wynik testu zależy od sposobu odłączenia elementu i konstrukcji modułu. W praktyce uszkodzenie elementu mocy może pociągnąć za sobą sterowanie, rezystory lub inne części, dlatego nie należy wymieniać tylko jednego elementu bez ustalenia przyczyny.
Kontrola wentylatora
Jeżeli płyta wyłącza się po rozpoczęciu grzania, sprawdź drożność otworów wentylacyjnych oraz to, czy wentylator nie jest zablokowany zabrudzeniami. Oględziny nie potwierdzają jednak, czy silnik otrzymuje właściwe zasilanie ani czy moduł prawidłowo steruje wentylatorem. Pomiar napięcia podczas pracy i test obwodu powinien wykonać technik z odpowiednim wyposażeniem.
Dostęp do części i wymiana
W tej rodzinie podzespoły znajdują się pod szklaną płytą. Typowa procedura serwisowa obejmuje:
- odłączenie urządzenia od wszystkich biegunów zasilania i zabezpieczenie przed przypadkowym załączeniem;
- wyjęcie płyty z blatu zgodnie z instrukcją zabudowy, bez podważania szyby w miejscu, które może ją naprężyć;
- wykonanie zdjęć ułożenia przewodów i oznaczenie złączy przed ich odłączeniem;
- zdjęcie dolnej osłony i uzyskanie dostępu do modułu, wentylatora, filtrów, cewek oraz wiązki panel–moduł;
- odłączenie wtyczek za obudowę złącza, a nie za przewody;
- wymianę części na wariant o potwierdzonej zgodności, z zachowaniem położenia przewodów, czujników, osłon i elementów chłodzenia;
- kontrolę, czy żaden przewód nie został przyciśnięty między obudową a osłoną;
- ponowny montaż i test każdego pola osobno, najpierw z odpowiednim naczyniem, a następnie z kontrolą wykrywania garnka, grzania, wskazania ciepła resztkowego i pracy wentylatora.
Dokładna kolejność zależy od konstrukcji konkretnej wersji. Nie kopiuj liczby śrub, położenia złączy ani sposobu demontażu z innego modelu tylko dlatego, że wygląda podobnie. Szyby ceramicznej nie należy naprężać ani opierać na ostrych krawędziach.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Podłączenie płyty, pomiary pod napięciem, naprawa modułu oraz prace przy obwodach zasilających powinny być wykonane przez uprawnionego elektryka lub serwisanta. Nie mostkuj zabezpieczeń, nie uruchamiaj urządzenia z odłączonym czujnikiem i nie sprawdzaj obwodów przez przypadkowe zwieranie przewodów.
Jak dobrać część do tego modelu
Dla urządzeń Amica sam skrócony model może nie wystarczyć. Przed zamówieniem przygotuj z tabliczki znamionowej:
- pełne oznaczenie modelu, w tym PBP4VI517FTB4S4C;
- kod wyrobu, jeśli jest podany osobno;
- 14-cyfrowy numer fabryczny;
- oznaczenia z wymienianego modułu, cewki, czujnika, wentylatora lub wiązki;
- zdjęcie tabliczki znamionowej i zdjęcie etykiety starej części, jeżeli jest czytelna.
Nie wystarczy identyczna liczba pinów, podobna obudowa ani nazwa „moduł do płyty Amica”. Cewki mogą mieć inną liczbę zwojów, moc, wymiary lub sposób podłączenia. Moduły mogą różnić się oprogramowaniem, przyporządkowaniem pól, wersją panelu i wymaganiem konfiguracji. Po wymianie panelu lub modułu trzeba sprawdzić, czy dla danego wariantu przewidziano programowanie albo procedurę przyporządkowania.
Przed zakupem porównaj pełne oznaczenia, położenie mocowań, rodzaj złączy, parametry elektryczne i wersję urządzenia. Jeżeli nie da się potwierdzić zgodności na podstawie danych, prześlij sprzedawcy komplet oznaczeń oraz zdjęcia zamiast kupować kilka części na próbę.
Konserwacja ograniczająca ryzyko usterek
- utrzymuj wloty i wyloty powietrza drożne;
- nie zabudowuj płyty w sposób ograniczający chłodzenie;
- nie używaj garnków z wyraźnie zdeformowanym dnem;
- nie stawiaj ciężkich przedmiotów na szybie i nie używaj jej jako blatu roboczego;
- usuwaj zabrudzenia z panelu sensorowego, aby nie powodowały przypadkowych reakcji;
- po zalaniu lub pęknięciu szyby odłącz urządzenie i nie uruchamiaj go do czasu oceny stanu części pod napięciem.
FAQ
Czy brak grzania jednego pola oznacza uszkodzoną cewkę?
Nie. Przyczyną może być niewłaściwy garnek, zbyt małe ferromagnetyczne dno, czujnik temperatury, przewód, złącze, element mocy modułu albo panel. Najpierw sprawdź naczynie na innym polu i inne naczynie na polu zgłaszającym problem.
Czy kod E6 oznacza konieczność wymiany modułu?
Nie automatycznie. W opisywanej rodzinie E6 wiąże się z wykryciem zbyt niskiego napięcia, ale podobny komunikat może pojawić się przy problemie z podłączeniem, zasilaniem lub elementami toru zasilającego. Najpierw trzeba potwierdzić schemat podłączenia i napięcia przez osobę uprawnioną.
Czy można zmierzyć cewkę bez wyjmowania płyty z blatu?
Czasem można wykonać podstawowy pomiar po odłączeniu właściwych przewodów, lecz dostęp do złączy i pewność ich identyfikacji zależą od konstrukcji. Pomiar wykonuj bez zasilania i zgodnie ze schematem konkretnej wersji. Wynik ciągłości nie potwierdza pełnej sprawności układu grzania.
Dlaczego płyta wyłącza się po kilku sekundach?
Jedną z możliwych przyczyn jest niesprawny wentylator lub brak chłodzenia. Podobny objaw mogą powodować czujnik temperatury, zasilanie, komunikacja panelu z modułem albo sam moduł indukcyjny. Sprawdź, czy wentylator startuje i czy kanały powietrzne są drożne, ale nie wymieniaj go bez potwierdzenia.
Czy moduł z modelu Amica o podobnym symbolu będzie pasował?
Nie można tego zagwarantować. Płyty o podobnym oznaczeniu mogą mieć inną wersję modułu, cewki, panelu, oprogramowania lub konfiguracji. Potrzebne są pełne dane z tabliczki: model, kod wyrobu i 14-cyfrowy numer fabryczny, a także oznaczenie starej części.
Czy mogę samodzielnie naprawić moduł indukcyjny?
Naprawa modułu wymaga doświadczenia w elektronice mocy, właściwych przyrządów i procedury rozładowania obwodów. Wymiana IGBT, elementów sterowania lub filtrów bez znalezienia przyczyny może doprowadzić do ponownego uszkodzenia. Prace przy module i pomiary pod napięciem zleć wykwalifikowanemu serwisantowi.
