23545 - PBZW4VI517FTB4SAC płyta indukcyjna
Części do płyty indukcyjnej Amica PBZW4VI517FTB4SAC dobiera się na podstawie pełnych danych urządzenia, nie tylko wyglądu podzespołu. Przy braku grzania, błędach, samoczynnym wyłączaniu lub uszkodzeniu szyby warto najpierw rozróżnić problem z zasilaniem, naczyniem, czujnikiem, cewką, chłodzeniem albo modułem. Prawidłowa identyfikacja ogranicza ryzyko zakupu niezgodnej części.
Jakie części występują w tej płycie indukcyjnej
Model PBZW4VI517FTB4SAC należy do rodziny płyt indukcyjnych Amica z czterema polami grzejnymi. W zależności od konkretnego wykonania i numeru produkcyjnego mogą występować między innymi:
- moduł lub moduły indukcyjne z układem mocy;
- cewki indukcyjne z czujnikami temperatury;
- panel sterowania i wiązka przewodów;
- wentylator oraz elementy prowadzenia powietrza;
- filtr przeciwzakłóceniowy, listwa przyłączeniowa i elementy zasilania;
- szyba ceramiczna, uszczelka, osłona dolna, elementy dystansowe i mocowania.
Cewka pod szybą wytwarza zmienne pole magnetyczne, a układ mocy steruje energią przekazywaną do obwodu rezonansowego. Czujnik temperatury i detekcja naczynia wpływają na decyzję elektroniki o rozpoczęciu, ograniczeniu lub zatrzymaniu grzania. Z tego powodu ten sam objaw może wynikać z kilku różnych usterek.
Objaw nie wskazuje od razu części
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak interpretować wynik |
| Płyta jest całkowicie martwa | Brak zasilania, zadziałanie zabezpieczenia, uszkodzenie filtra, zasilacza lub modułu | Stan zabezpieczeń, historię zadziałania wyłącznika, ślady przegrzania i połączenia po odłączeniu zasilania | Jeżeli zabezpieczenie ponownie zadziała po załączeniu, nie należy wielokrotnie uruchamiać płyty. Zwarcie może znajdować się w module mocy, prostowniku, tranzystorze IGBT albo filtrze |
| Panel działa, ale jedno pole nie grzeje | Niewłaściwe naczynie, cewka, czujnik temperatury, przewody, tor detekcji naczynia lub część mocy danego pola | Test odpowiednim garnkiem na innym polu, oględziny złącza i porównanie toru z działającym polem | Jeżeli problem pozostaje przy jednym polu, podejrzenie przesuwa się na elementy tego pola, ale nie rozstrzyga jeszcze, czy uszkodzona jest cewka, czujnik czy moduł |
| Pole wykrywa brak naczynia albo nie rozpoznaje garnka | Niewłaściwe dno, zbyt mała średnica części ferromagnetycznej, cewka, czujnik lub układ detekcji | Próba z płaskim naczyniem ferromagnetycznym o odpowiednim dnie; sprawdzenie, czy inne pole działa z tym samym garnkiem | Jeżeli ten sam garnek działa na innych polach, problem może dotyczyć konkretnego toru detekcji lub cewki |
| Płyta wyłącza się po kilku sekundach albo po nagrzaniu | Zabezpieczenie termiczne, zatkany przepływ powietrza, wentylator, czujnik temperatury, zasilanie lub moduł mocy | Drożność wlotów i wylotów, pracę wentylatora, moment wystąpienia objawu oraz kod na wyświetlaczu | Wyłączenie tylko po dłuższym grzaniu wskazuje na warunki cieplne, lecz nie potwierdza uszkodzenia samego wentylatora. Zatrzymanie wszystkich pól może dotyczyć wspólnego zasilania lub sterowania |
| Wyświetla się symbol błędu | Zakłócenie zasilania, przegrzanie pola, problem czujnika lub inna usterka zależna od wersji elektroniki | Dokładny symbol, pole, na którym się pojawia, temperaturę urządzenia i zalecenia instrukcji dla danego wariantu | Kod błędu zawęża diagnostykę, ale nie jest automatycznym wskazaniem części do kupienia |
| Słychać świst, buczenie lub pracę wentylatora | Normalny dźwięk cewek, naczynie o nieodpowiednim dnie, wentylator, luźny element lub przeciążenie | Czy dźwięk zależy od mocy, garnka i liczby aktywnych pól; czy wentylator ma przeszkody | Lekki świst podczas pracy indukcji może być normalny. Nagła zmiana dźwięku, tarcie albo brak chłodzenia wymagają dalszej kontroli |

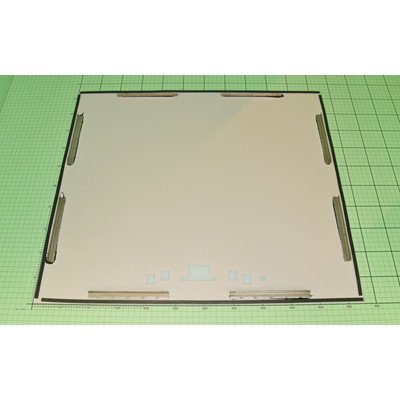

| Szyba jest pęknięta | Uderzenie punktowe, naprężenie zabudowy albo uszkodzenie mechaniczne | Rozmiar i przebieg pęknięcia, obecność wilgoci pod szybą oraz stabilność konstrukcji | Pękniętej płyty nie należy użytkować. Woda może dostać się do części będących pod napięciem; dobór szyby wymaga zgodności z konkretnym wykonaniem |
Co sprawdzić przed zamówieniem modułu
Zanim zostanie zamówiony drogi moduł indukcyjny, warto wykluczyć prostsze przyczyny:
- Zasilanie i zabezpieczenia. Sprawdź, czy problem dotyczy całego urządzenia, czy tylko jednego pola. Jeżeli zadziałał wyłącznik nadprądowy lub różnicowoprądowy, nie resetuj go wielokrotnie bez ustalenia przyczyny.
- Naczynie. Dno powinno być płaskie, suche i ferromagnetyczne. Magnes przyciągający się do dna jest tylko wstępnym testem, a nie pełnym potwierdzeniem prawidłowej współpracy z płytą.
- Panel dotykowy. Usuń wodę, tłuszcz i przedmioty z sensorów. W tej rodzinie płyt zbyt krótkie dotknięcie, jednoczesne naciśnięcie kilku sensorów albo nieustawienie mocy po uruchomieniu może zostać odebrane jako nieprawidłowa obsługa.
- Chłodzenie. Sprawdź, czy pod płytą pozostawiono przestrzeń wymaganą do obiegu powietrza i czy wloty nie są zasłonięte przez elementy zabudowy. Przegrzanie może wyłączyć pole bez trwałego uszkodzenia modułu.
- Kod i okoliczności wystąpienia. Zapisz symbol dokładnie, razem z tym, czy pojawia się na jednym polu, po rozgrzaniu, po podłączeniu zasilania czy po włączeniu kilku pól naraz.
Diagnostyka elektryczna i pomiary
Pomiary rezystancji, ciągłości przewodów i elementów mocy wykonuje się po całkowitym odłączeniu płyty od instalacji oraz po rozładowaniu kondensatorów zgodnie z procedurą serwisową. Sam pomiar omomierzem nie potwierdza sprawności modułu podczas pracy.
Cewka i czujnik temperatury
Po uzyskaniu dostępu do modułu można sprawdzić stan złącza cewki, przewodów, nadpalonych końcówek, pęknięć lutów i mechanicznego odkształcenia cewki. Rezystancję cewki oraz czujnika mierzy się na odłączonych przewodach, w punktach wskazanych przez dokumentację dla konkretnego modułu. Nie należy przenosić jednej wartości rezystancji na wszystkie cewki i wszystkie wersje płyt.
Wynik znacznie odbiegający od wartości podanej dla danego elementu, przerwa albo zwarcie wskazują na nieprawidłowość. Prawidłowa rezystancja nie wyklucza jednak uszkodzenia pod obciążeniem, problemu z izolacją, połączeniem lutowanym ani toru sterowania.
Moduł mocy
Przy objawie „wybija zabezpieczenie” serwisant sprawdza między innymi prostownik, tranzystory IGBT, warystor, kondensatory obwodu rezonansowego, rezystory sterujące i ślady przegrzania. Elementy półprzewodnikowe mogą wykazywać zwarcie, przerwę lub uszkodzenie ujawniające się dopiero pod obciążeniem. Dlatego wymiana samego tranzystora bez sprawdzenia elementów współpracujących może zakończyć się ponowną awarią.
Jeżeli jedno pole reaguje na ustawianie mocy, ale nie rozpoczyna grzania, trzeba rozdzielić problem detekcji naczynia od problemu generatora. Pomocne jest porównanie napięć, sygnałów i elementów SMD z działającym torem, ale takie pomiary wymagają schematu oraz doświadczenia z układami energoelektronicznymi.
Diagnostyka pod napięciem i pomiary w module indukcyjnym są czynnościami serwisowymi. Występują tam napięcia niebezpieczne dla życia, a kondensatory mogą pozostać naładowane po odłączeniu zasilania. Opisane czynności wymagają kwalifikacji, właściwych narzędzi i procedury dla danego modelu.
Dostęp do części i wymiana
W przypadku elementów znajdujących się pod szybą płytę zwykle trzeba wyjąć z blatu. Przed rozpoczęciem należy zabezpieczyć szkło, odłączyć urządzenie w rozdzielnicy i upewnić się, że nie ma możliwości przypadkowego załączenia zasilania. Sposób mocowania oraz kolejność demontażu osłony dolnej mogą różnić się między wersjami.
Typowa kolejność prac serwisowych obejmuje:
- odłączenie płyty od instalacji przez wykwalifikowanego instalatora;
- wyjęcie urządzenia z zabudowy bez podważania szyby w miejscu, które może ją naprężyć;
- wykonanie zdjęć połączeń przed odłączeniem przewodów;
- zdjęcie dolnej osłony i oznaczenie wiązek oraz złączy;
- kontrolę modułów, cewek, czujników, wentylatora, filtra i śladów zalania lub przegrzania;
- wymianę części na wariant o potwierdzonej zgodności;
- ponowny montaż osłon, uszczelki i elementów dystansowych bez przygniatania przewodów;
- sprawdzenie działania wszystkich pól oraz chłodzenia po zakończeniu naprawy.
Nie należy ciągnąć za przewody, zamieniać złączy „na próbę”, pozostawiać luźnych osłon ani uruchamiać płyty z odsłoniętymi częściami pod napięciem. Przy wymianie szyby trzeba dodatkowo zachować właściwe podparcie, uszczelnienie i położenie elementów pod szybą. Niewłaściwy montaż może powodować naprężenia, przegrzewanie albo kontakt z częściami elektrycznymi.
Dane potrzebne do doboru części Amica
Dla urządzeń Amica skrócona nazwa modelu może nie wystarczyć. Przed zakupem przygotuj:
- pełne oznaczenie modelu: PBZW4VI517FTB4SAC;
- kod wyrobu znajdujący się na tabliczce znamionowej;
- 14-cyfrowy numer fabryczny;
- oznaczenie uszkodzonej części, jeżeli jest widoczne;
- zdjęcie tabliczki znamionowej i, w razie potrzeby, zdjęcie złącza lub modułu.
Nie zakładaj zgodności tylko dlatego, że moduł ma podobne wymiary, identyczną liczbę pinów albo pasuje mechanicznie. Znaczenie mogą mieć wersja modułu, moc pól, układ przewodów, oprogramowanie, sposób komunikacji między płytkami oraz numer produkcyjny urządzenia. W przypadku zamiennika trzeba potwierdzić zakres zastosowania, a nie opierać się wyłącznie na fotografii.
W dokumentacji tej rodziny podawane są między innymi parametry 400 V 2N~, moc znamionowa 7,4 kW oraz pola 220 × 190 mm, jednak dane te nie zastępują identyfikacji konkretnej części. Przed zamówieniem porównaj pełne oznaczenia z tabliczki, numer elementu i wersję urządzenia.
FAQ
Czy brak grzania jednego pola oznacza uszkodzoną cewkę?
Nie. Przyczyną może być również niewłaściwe naczynie, czujnik temperatury, przewody, tor detekcji garnka, elementy mocy albo lut z mikropęknięciem. Jeżeli ten sam garnek działa na pozostałych polach, warto porównać konkretne pole z działającym torem, ale do zakupu cewki potrzebne jest potwierdzenie jej wykonania i oznaczenia.
Co oznacza kod E w płycie Amica PBZW4VI517FTB4SAC?
Znaczenie symbolu zależy od wersji elektroniki i dokładnego wariantu instrukcji. W dokumentacji pokrewnej rodziny symbol E może wskazywać zakłócenie pomiaru czujnika temperatury, a migający symbol może odnosić się do przegrzania pola. Nie należy traktować samego kodu jako polecenia wymiany modułu. Zapisz dokładny symbol, miejsce jego wystąpienia i sytuację, w której się pojawia.
Czy można zmierzyć cewkę bez wyjmowania płyty z blatu?
Dostęp do złącza może być możliwy po zdjęciu dolnej osłony, ale sposób zależy od konstrukcji. Pomiar wykonuje się na odłączonym i bezpiecznie rozładowanym urządzeniu, a wynik porównuje z dokumentacją konkretnego modułu. Pomiar przez podłączoną elektronikę może dać mylący rezultat.
Dlaczego płyta wyłącza się po kilku minutach gotowania?
Możliwe są: zadziałanie zabezpieczenia termicznego, zablokowany przepływ powietrza, niesprawny wentylator, błędny odczyt czujnika, problem z zasilaniem albo uszkodzenie modułu mocy. Sprawdź, czy wyłącza się jedno pole czy cała płyta, czy pracuje wentylator i jaki symbol pojawia się na wyświetlaczu. Nie uruchamiaj wielokrotnie urządzenia, jeżeli wyłącznik instalacyjny ponownie zadziała.
Czy pękniętą szybę można dalej używać?
Nie. Pęknięcie może umożliwić przedostanie się wilgoci do części pod napięciem i zwiększa ryzyko porażenia lub dalszego uszkodzenia. Płytę należy odłączyć od zasilania, a szybę dobrać po pełnym oznaczeniu modelu, kodzie wyrobu i numerze fabrycznym. Sama szerokość oraz układ pól nie gwarantują dopasowania.
Jakie dane wysłać przy wątpliwości dotyczącej części?
Prześlij pełny model PBZW4VI517FTB4SAC, kod wyrobu, 14-cyfrowy numer fabryczny, oznaczenie starego elementu oraz zdjęcie tabliczki znamionowej. Przy częściach elektronicznych pomocne są także zdjęcia obu stron modułu i złączy, wykonane po odłączeniu urządzenia od zasilania.
