23547 - PBZ4VI515FTB4P2U płyta indukcyjna
Części do płyty indukcyjnej Amica PBZ4VI515FTB4P2U dobiera się po pełnych danych urządzenia oraz oznaczeniu uszkodzonego elementu. Przy braku grzania, błędach lub problemach z wykrywaniem garnka najpierw wyklucz naczynie, zasilanie, zabrudzone sensory i przegrzewanie, a dopiero potem zamawiaj cewkę, czujnik, moduł lub wiązkę.
Jak działa płyta Amica PBZ4VI515FTB4P2U

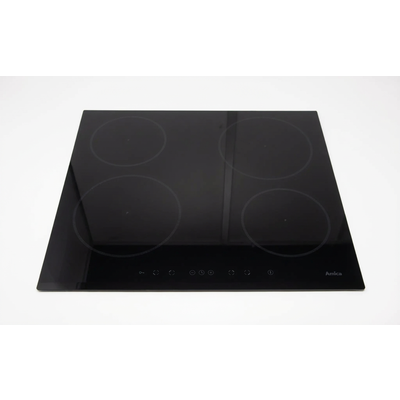

Pod szybą płyty indukcyjnej pracują cewki, które wytwarzają zmienne pole magnetyczne. Współpracują one z modułem mocy, czujnikami temperatury, panelem sensorowym, układem zasilania i chłodzeniem. W rodzinie urządzeń oznaczonej 4VI515 występują cztery pola: dwa większe o średnicy około 210 mm i dwa mniejsze o średnicy około 160 mm. Dokładne wykonanie oraz oznaczenia elementów trzeba jednak potwierdzić dla wariantu PBZ4VI515FTB4P2U, ponieważ podobne płyty mogą mieć inne cewki, moduły lub wiązki.
Brak grzania jednego pola nie jest automatycznym dowodem uszkodzenia cewki. Ten sam objaw może wywołać czujnik temperatury, przerwany przewód, luźne złącze, moduł indukcyjny, wentylator albo nieprawidłowe naczynie.
Co sprawdzić przed rozebraniem płyty
Płyta nie włącza się
- Sprawdź, czy zadziałał wyłącznik nadprądowy lub zabezpieczenie obwodu. Płyta może być podłączona do więcej niż jednego toru zasilania, dlatego samo sprawdzenie jednego zabezpieczenia nie zawsze wystarcza.
- Upewnij się, że panel nie jest zablokowany i że sensory są suche oraz wolne od zabrudzeń.
- Odłącz zasilanie na około 60 sekund, a następnie uruchom płytę ponownie. Reset może usunąć zakłócenie sterowania, ale nie naprawi uszkodzonego modułu.
- Jeżeli po ponownym podaniu zasilania natychmiast wybija zabezpieczenie, czuć spaleniznę albo widać ślady przegrzania, przerwij użytkowanie. Nie włączaj urządzenia wielokrotnie na próbę.
Nie wykrywa garnka albo pole nie zaczyna grzać
Najpierw przetestuj ten sam garnek na innym polu oraz inne naczynie na podejrzanym polu. Dno powinno być ferromagnetyczne, płaskie, suche i dopasowane wielkością do strefy. Magnes przyłożony do dna daje prosty test wstępny, ale nie potwierdza jeszcze prawidłowej współpracy naczynia z konkretnym polem.
Jeśli kilka naczyń działa na innych polach, a jedno pole nadal ich nie wykrywa, podejrzenie przesuwa się na obwód tego pola: cewkę, czujnik temperatury, złącze lub część modułu mocy. Jeżeli problem występuje na dwóch polach po jednej stronie, warto w pierwszej kolejności sprawdzić wspólny moduł, zasilanie tej sekcji i połączenia, zamiast zamawiać dwie cewki.
Pole grzeje i wyłącza się po chwili
Sprawdź, czy otwory wentylacyjne pod płytą nie są zasłonięte i czy wentylator nie jest zablokowany przez kurz lub ciało obce. Przegrzewanie może powodować przerwanie pracy podobne do awarii elektroniki. Znaczenie ma również pusty lub nieodpowiedni garnek, zbyt mały obszar ferromagnetycznego dna oraz ograniczenie całkowitej mocy ustawione w funkcji Power Management.
Jeżeli problem pojawia się dopiero po nagrzaniu, a po ostygnięciu chwilowo znika, sprawdź obwód czujnika temperatury i chłodzenie. Taki objaw nie rozstrzyga samodzielnie, czy do wymiany jest czujnik, cewka, wentylator czy moduł.
Kody i komunikaty — jak je interpretować
Kody zależą od rodziny elektroniki i wersji oprogramowania. W modelu z rodziny 4VI515 nie należy traktować kodu jako bezpośredniego wskazania części do kupienia.
| Objaw lub komunikat | Możliwe przyczyny | Co ma sens sprawdzić |
| EE na jednym polu | Zakłócenie lub problem w obwodzie czujnika temperatury | Wyłącz płytę i uruchom ponownie. Jeśli komunikat wraca, sprawdź połączenie czujnika i element przypisany do danego pola. |
| E5 lub problem z komunikacją | Wiązka panel–moduł, złącze albo moduł sterujący | Po odłączeniu zasilania sprawdź osadzenie wtyczek i stan przewodów. Nie mostkuj połączeń. |
| E6 lub E7 | W rodzinie serwisowej może wskazywać nieprawidłowe napięcie zasilania; w innych wersjach znaczenie może być inne | Sprawdź kod w instrukcji właściwego wariantu. Pomiar zasilania pozostaw uprawnionemu elektrykowi lub serwisantowi. |
| Litera H po wyłączeniu pola | Ciepło resztkowe, a niekoniecznie awaria | Nie dotykaj szyby i nie rozbieraj płyty, dopóki pole oraz podzespoły nie ostygną. |
| Brak reakcji sensorów | Zabrudzenie, wilgoć, blokada, problem panelu lub komunikacji | Oczyść i osusz panel, sprawdź blokadę, a następnie obserwuj, czy reagują wszystkie sensory. |
Jeżeli kod pojawia się jednorazowo, reset może być wystarczający do dalszej obserwacji. Powtarzający się komunikat, wyłączanie po kilku sekundach albo błąd przypisany do jednego pola wymaga diagnostyki obwodu, a nie przypadkowej wymiany modułu.
Diagnostyka cewki, czujnika i modułu
Pomiar po odłączeniu zasilania
Pomiar rezystancji cewki wykonuje się po wyłączeniu zabezpieczenia, odłączeniu przewodów od badanego obwodu i upewnieniu się, że na zaciskach nie ma napięcia. Miernik ustawiony na pomiar rezystancji może wykazać przerwę uzwojenia albo zwarcie, ale sama ciągłość obwodu nie potwierdza pełnej sprawności cewki podczas pracy z modułem mocy.
Nie stosuj jednej uniwersalnej wartości rezystancji dla wszystkich cewek. Wynik zależy od konstrukcji pola, liczby zwojów, punktów pomiarowych i wersji urządzenia. Porównanie z dokumentacją serwisową konkretnego wariantu albo z identycznym, sprawnym polem jest bardziej miarodajne niż ogólna liczba znaleziona dla innej płyty.
Czujnik temperatury
Czujnik należy badać po odłączeniu jego wtyczki od modułu, a wynik porównywać z charakterystyką przewidzianą dla konkretnej elektroniki. Pomiar w temperaturze pokojowej może wykryć przerwę lub zwarcie, lecz nie zawsze ujawni usterkę występującą dopiero po nagrzaniu. Jeżeli błąd pojawia się po kilku minutach pracy, sprawdzenie czujnika na zimno może być niewystarczające.
Kontroluj również przewody prowadzone od cewki do modułu. Wysoka temperatura, naprężenie wiązki lub niedociśnięta wtyczka mogą dawać objawy przypominające uszkodzony czujnik.
Moduł indukcyjny i tranzystory IGBT
Moduł mocy zawiera elementy pracujące przy wysokich napięciach oraz duże kondensatory, które mogą utrzymywać ładunek po odłączeniu urządzenia. Badanie tranzystorów IGBT, warystorów, napięć zasilających i przebiegu pracy modułu jest zadaniem dla osoby z kwalifikacjami, odpowiednim miernikiem i procedurą dla tej rodziny płyt.
W dokumentacji serwisowej rodziny 4VI515 przewidziano między innymi kontrolę napięcia na torach L1–N i L2–N, sprawdzenie tranzystorów oraz weryfikację połączeń cewek i czujników. Pomiar napięcia wykonany na zamontowanej płycie jest pomiarem pod napięciem i nie powinien być wykonywany przez użytkownika ani osobę bez przygotowania.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, wymaganych uprawnień, doświadczenia i właściwych narzędzi. Nie są przeznaczone do wykonania przez osobę bez przygotowania. Nie zwieraj zabezpieczeń, nie mostkuj czujników i nie uruchamiaj płyty z odłączonym elementem ochronnym.
Dostęp do części i wymiana
W większości płyt do zabudowy dostęp do cewek, modułu, wentylatora i wiązek uzyskuje się od spodu urządzenia. Typowa kolejność obejmuje:
- Wyłączenie odpowiednich zabezpieczeń i potwierdzenie braku napięcia właściwym przyrządem.
- Ostrożne wyjęcie płyty z blatu bez podważania szyby metalowym narzędziem.
- Zdjęcie dolnej osłony zgodnie z konstrukcją danego wariantu.
- Wykonanie zdjęć połączeń przed odłączeniem wtyczek oraz oznaczenie przewodów i położenia pól.
- Odłączenie cewki, czujnika lub modułu bez ciągnięcia za przewody.
- Montaż nowego elementu w tej samej pozycji, z zachowaniem prowadzenia wiązek, odstępów od radiatorów i poprawnego dociśnięcia złączy.
- Kontrolę, czy przewód nie został przygnieciony pokrywą i nie dotyka gorących lub ruchomych elementów.
Konstrukcja obudowy, liczba mocowań i kolejność zdejmowania osłon mogą się różnić. Nie należy przenosić instrukcji demontażu z innego modelu tylko dlatego, że szyba i panel wyglądają podobnie. Po naprawie trzeba sprawdzić każdy sensor, każde pole osobno, wykrywanie odpowiedniego garnka, reakcję zabezpieczeń termicznych i poprawne wskazywanie ciepła resztkowego.
Jak dobrać część do PBZ4VI515FTB4P2U
Przy zamawianiu przygotuj:
- pełne oznaczenie modelu: PBZ4VI515FTB4P2U;
- kod wyrobu z tabliczki znamionowej;
- 14-cyfrowy numer fabryczny Amica;
- oznaczenie starej części, jeśli jest dostępne;
- informację, którego pola dotyczy usterka: lewego przedniego, lewego tylnego, prawego przedniego lub prawego tylnego;
- zdjęcie tabliczki znamionowej i, jeśli element został już wymontowany przez serwisanta, zdjęcie jego etykiety oraz złączy.
Nie wystarczy podobny wygląd, średnica ani identyczna liczba przewodów. Cewki mogą różnić się liczbą zwojów, mocą, średnicą, kształtem, czujnikiem temperatury i sposobem mocowania. Zastosowanie wizualnie podobnej cewki o innej konstrukcji może spowodować błędną pracę lub uszkodzenie modułu.
W przypadku modułu sterującego porównaj pełny numer części, wersję płytki, układ złączy oraz przeznaczenie dla konkretnego wariantu urządzenia. Nie zakładaj automatycznie, że każdy moduł wymaga programowania ani że każdy zadziała po samej wymianie. Zgodność trzeba potwierdzić katalogowo; przy niepełnych danych bezpieczniej przesłać zdjęcie tabliczki znamionowej przed zakupem.
Jeżeli szyba jest pęknięta, urządzenie wybija zabezpieczenie, występuje zapach spalenizny albo widać nadtopione przewody, nie zamawiaj części wyłącznie na podstawie objawu. Najpierw ustal uszkodzony obwód i przyczynę pierwotną, ponieważ wymiana samej cewki lub modułu może nie usunąć problemu.
FAQ
Czy brak grzania jednego pola oznacza uszkodzoną cewkę?
Nie. Przyczyną może być także czujnik temperatury, moduł mocy, złącze, przewód, wentylator lub nieodpowiedni garnek. Najpierw porównaj zachowanie tego pola z pozostałymi i sprawdź naczynie.
Czy można sprawdzić cewkę multimetrem bez demontażu płyty?
Można wykonać wstępny pomiar po całkowitym odłączeniu zasilania i odseparowaniu badanego obwodu, ale wynik może być mylący, jeśli cewka pozostaje połączona z modułem. Pomiar ciągłości nie potwierdza sprawności pod obciążeniem.
Co oznacza komunikat EE?
W dokumentacji serwisowej rodziny 4VI515 komunikat wiąże się z obwodem czujnika temperatury. Jednorazowe zakłócenie może ustąpić po ponownym uruchomieniu, lecz powtarzający się błąd wymaga kontroli czujnika, wtyczki i przewodów właściwych dla danego pola.
Czy podobna cewka Amica będzie pasować?
Nie należy tego zakładać. Cewka musi odpowiadać modelowi, pozycji pola, średnicy, liczbie zwojów, mocy, czujnikowi i sposobowi mocowania. Pełne dane z tabliczki oraz oznaczenie starego elementu są ważniejsze niż podobieństwo zdjęcia.
Jakie dane Amica są potrzebne do doboru części?
Przygotuj model, kod wyrobu i 14-cyfrowy numer fabryczny. Skrócony model może nie wystarczyć do rozróżnienia wariantu technicznego, dlatego najlepiej przesłać zdjęcie całej tabliczki znamionowej.
Czy można używać płyty z pękniętą szybą?
Nie. Pęknięta szyba może dopuścić wilgoć do części elektrycznych znajdujących się pod napięciem. Wyłącz zabezpieczenie obwodu i nie uruchamiaj urządzenia do czasu oceny przez wykwalifikowanego serwisanta.
