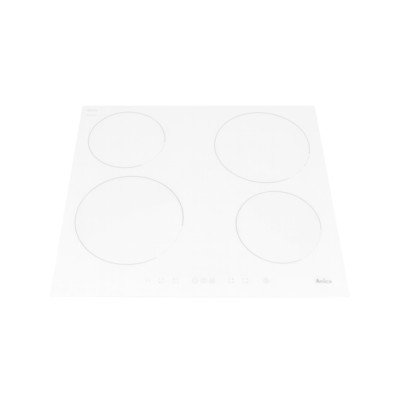

23548 - PBPW4VI515FTB4P2U płyta indukcyjna
Części do płyty indukcyjnej Amica 23548 PBPW4VI515FTB4P2U obejmują między innymi cewki, czujniki, moduły, panel sterowania, wentylator i elementy montażowe. Przed zakupem ustal, czy brak grzania, niewykrywanie naczynia lub wyłączanie płyty wynika z uszkodzenia części, problemu z chłodzeniem albo zasilaniem. Zgodność potwierdzaj kodem wyrobu i pełnym numerem fabrycznym.
Części do płyty Amica 23548 PBPW4VI515FTB4P2U
W tej wersji płyty współpracują ze sobą cztery cewki indukcyjne, czujniki temperatury, elektronika mocy, panel sensorowy, wentylator chłodzący oraz wiązki i elementy obudowy. Objaw widoczny na jednym polu nie musi oznaczać uszkodzenia cewki, a wyłączanie płyty po rozgrzaniu nie jest wystarczającym dowodem awarii wentylatora. Diagnozę warto rozpocząć od prostych prób, które nie wymagają otwierania urządzenia.
Objaw a możliwa przyczyna
| Objaw | Co najpierw sprawdzić | Co może być uszkodzone |
| Płyta nie reaguje | Zabezpieczenie obwodu, zasilanie, zabrudzenie lub zalanie sensorów, blokadę panelu | Listwa przyłączeniowa, wiązka, panel sterowania, zasilacz modułu lub moduł mocy |
| Jedno pole nie wykrywa garnka | Ten sam sprawdzony garnek na pozostałych polach oraz drugi garnek o płaskim, ferromagnetycznym dnie | Połączenie cewki, obwód rezonansowy, kanał modułu mocy, czujnik lub elektronika detekcji |
| Jedno pole wyłącza się po nagrzaniu | Wielkość naczynia, dopływ powietrza i to, czy problem występuje również przy mniejszej mocy | Czujnik temperatury, jego mocowanie, cewka, wentylator albo sterowanie chłodzeniem |
| Wszystkie pola tracą moc lub nie można zwiększyć nastawy | Ustawienie Power Management i łączną moc uruchomionych pól | Nie musi to być usterka; płyta może ograniczać moc zgodnie z konfiguracją |
| Płyta działa kilka minut i wyłącza się | Wolną przestrzeń pod urządzeniem, drożność wlotów i wylotów oraz pracę wentylatora po rozgrzaniu | Wentylator, jego złącze, czujnik temperatury elektroniki lub moduł sterujący |
| Wyłącza zabezpieczenie instalacji | Czy zdarzenie następuje po włączeniu płyty, konkretnego pola czy dopiero przy dużym obciążeniu | Instalacja lub przyłącze, mostek prostowniczy, tranzystory mocy, filtr albo zwarcie w przewodach |
| Panel piszczy lub reaguje samoczynnie | Wilgoć, tłuszcz, naczynie albo inny przedmiot leżący na sensorach | Panel sensorowy, wiązka panelu lub elektronika sterowania |
Płyta nie wykrywa naczynia – od czego zacząć
Najpierw połóż ten sam garnek kolejno na każdym polu. Dno powinno być płaskie, suche i przyciągać magnes. W naczyniach wielowarstwowych część ferromagnetyczna może być znacznie mniejsza od widocznej średnicy dna, dlatego duży garnek może nie zostać wykryty przez mniejsze pole albo pracować niestabilnie.
- Jeśli problem dotyczy tylko jednego garnka, przyczyny szukaj przede wszystkim w naczyniu.
- Jeśli jeden sprawdzony garnek działa na trzech polach, a na czwartym nie, podejrzenie przechodzi na obwód danego pola.
- Jeśli żadne pole nie wykrywa kilku prawidłowych naczyń, należy sprawdzić elementy wspólne: zasilanie elektroniki, połączenia panelu i modułu oraz układ sterujący.
Czujnik znajdujący się przy cewce jest zwykle czujnikiem temperatury, a nie osobnym mechanicznym „czujnikiem garnka”. Obecność naczynia jest rozpoznawana na podstawie zmian w pracy obwodu cewki i elektroniki mocy. Z tego powodu wymiana samego czujnika temperatury nie jest uniwersalnym sposobem naprawy problemu z detekcją.
Wyłączanie płyty i diagnostyka chłodzenia
W modelu PB*4VI515FTB4P2U zabezpieczenia temperaturowe mogą ograniczyć Booster albo wyłączyć pole po przekroczeniu dopuszczalnej temperatury elektroniki lub cewki. Najpierw sprawdź warunki zabudowy. Pod płytą powinna pozostać przestrzeń umożliwiająca obieg powietrza; instrukcja tej rodziny urządzeń wskazuje co najmniej 25 mm wolnego miejsca. Szuflada wypełniona przedmiotami, zasłonięty wlot lub brak drogi ujścia ciepłego powietrza może powodować objawy podobne do awarii części.
Wentylator nie musi uruchamiać się natychmiast po włączeniu zimnej płyty. Jego brak podczas pierwszych sekund pracy nie potwierdza uszkodzenia. Jeśli elektronika jest już wyraźnie rozgrzana, pola ograniczają moc lub się wyłączają, a wentylator nadal stoi, sprawdzenia wymagają:
- łopatki i możliwość swobodnego obrotu;
- zabrudzenia blokujące przepływ powietrza;
- wtyk, przewody i osadzenie złącza;
- sam silnik wentylatora;
- czujnik temperatury sterujący chłodzeniem i jego połączenia lutowane;
- wyjście sterujące na module.
Sprawny silnik wentylatora nie przesądza o sprawności całego układu chłodzenia. Przyczyną może być brak sygnału sterującego, uszkodzenie czujnika albo przerwa w połączeniu. Z kolei sam obrót wentylatora nie potwierdza właściwego przepływu, jeśli kanały powietrzne są zasłonięte.
Jak interpretować komunikaty i zachowanie płyty
Litera H lub h informuje o cieple resztkowym, a nie o kodzie awarii. Pole może także wyłączyć się po osiągnięciu przewidzianego czasu pracy albo wskutek zadziałania zabezpieczenia termicznego.
Symbol EE w tej rodzinie płyt oznacza zaburzenie pomiaru w obwodzie czujnika temperatury. Najpierw wyłącz i ponownie włącz płytę sensorem. Powracający komunikat wymaga kontroli czujnika, jego przewodów, złącza i toru pomiarowego modułu. Nie oznacza automatycznie, że wystarczy kupić nowy czujnik.
E z dodatkową liczbą może wskazywać usterkę płyty, ale znaczenia nie należy przenosić z instrukcji innego modelu. Można wyłączyć urządzenie, odczekać minutę i uruchomić je ponownie. Jeśli komunikat wraca, zapisz dokładny kod przed odłączeniem zasilania – będzie potrzebny podczas dalszej diagnostyki.
Przy braku reakcji pól producent przewiduje również reset przez odłączenie płyty od sieci na około 60 sekund. Reset może usunąć przejściowe zakłócenie, ale nie naprawi zwarcia, przegrzewania ani uszkodzonego podzespołu.
Pomiary cewek, czujników i wentylatora
Opisane niżej kontrole wewnętrzne są przeznaczone dla osób mających kwalifikacje do pracy przy urządzeniach elektrycznych. Płyta jest zwykle podłączona do instalacji na stałe, a w module mocy występują kondensatory mogące zachować niebezpieczny ładunek po odłączeniu zasilania. Przed pomiarem trzeba odłączyć właściwy obwód, potwierdzić brak napięcia odpowiednim przyrządem i bezpiecznie rozładować obwód zgodnie z procedurą serwisową.
Kontrola cewek indukcyjnych
Po odłączeniu przewodów od elektroniki można porównać ciągłość i rezystancję cewek tego samego rozmiaru: dużej z dużą oraz małej z małą. Uzwojenie ma niewielką rezystancję, dlatego wynik należy oceniać razem z rezystancją przewodów pomiarowych.
- Przerwa wskazuje na uszkodzenie uzwojenia, połączenia albo zabezpieczenia znajdującego się w zespole.
- Wyraźna różnica między dwiema odpowiadającymi sobie cewkami uzasadnia kontrolę zacisków i uzwojenia.
- Podobny wynik nie potwierdza pełnej sprawności pola. Zwykły multimetr nie ocenia pracy obwodu przy wysokiej częstotliwości, kondensatorów rezonansowych ani sterowania tranzystorów mocy.
Nie należy przykładać napięcia sieciowego bezpośrednio do cewki w celu jej „sprawdzenia”.
Kontrola czujników temperatury
Czujnik odłączony od modułu można mierzyć omomierzem. Porównanie ma sens tylko dla czujników tego samego typu, znajdujących się w zbliżonej temperaturze. Rezystancja powinna zmieniać się płynnie podczas łagodnej zmiany temperatury.
Przerwa, zwarcie, skokowe zmiany albo wynik niestabilny przy poruszaniu przewodem wskazują na problem z czujnikiem, wiązką lub złączem. Prawidłowy pomiar na zimno nie wyklucza usterki pojawiającej się dopiero po rozgrzaniu ani niewłaściwego kontaktu czujnika z cewką.
Kontrola wentylatora
Najpierw sprawdź łopatki i przewody. Zasilanie próbne poza urządzeniem jest dopuszczalne wyłącznie po odczytaniu napięcia i biegunowości z oznaczenia konkretnego wentylatora. Jego uruchomienie z zewnętrznego źródła potwierdza pracę silnika, lecz nie sprawdza czujnika temperatury, przewodów ani sterownika na module.
Pomiary w pracującym urządzeniu oraz diagnostyka tranzystorów, mostka prostowniczego i obwodów sterowania wymagają wyposażenia oraz doświadczenia elektronicznego. Statyczny test półprzewodnika nie zawsze wykrywa uszkodzenie ujawniające się pod obciążeniem.
Dostęp do części i demontaż
Podzespoły znajdują się pod szkłem i dolną osłoną płyty. Zwykle trzeba wyjąć urządzenie z otworu w blacie, ułożyć je na stabilnym, miękkim podłożu i zdjąć osłonę od spodu. Przed podnoszeniem płyty odłącz instalację zgodnie z jej schematem i zabezpiecz przewód przyłączeniowy.
Podczas demontażu:
- wykonaj zdjęcia rozmieszczenia przewodów i złączy;
- oznacz podobne wtyki przed ich odłączeniem;
- chwytaj za obudowę, nie podważaj urządzenia za krawędź szkła;
- nie ciągnij za przewody czujników ani wentylatora;
- sprawdź ślady przegrzania, zalania, poluzowane zaciski i pęknięte luty;
- zachowaj położenie sprężyn i elementów dociskających cewki oraz czujniki;
- podczas montażu nie zasłaniaj kanałów chłodzenia i nie pomijaj dolnej osłony.

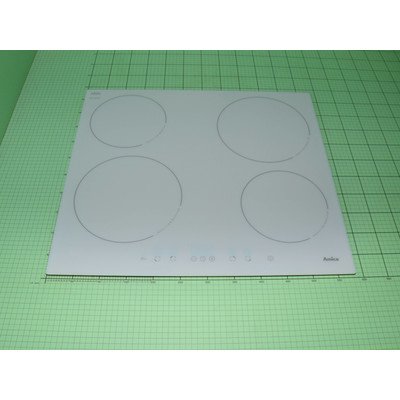

Pęknięta powierzchnia ceramiczna wymaga natychmiastowego odłączenia urządzenia. Płyty z uszkodzonym szkłem nie należy uruchamiać, nawet jeżeli pola nadal grzeją, ponieważ ciecz może przedostać się do elementów pozostających pod napięciem.
Jak dobrać właściwą część
Oznaczenie PBPW4VI515FTB4P2U określa typ urządzenia, a 23548 jest kodem wyrobu. Przy częściach takich jak panel, moduł mocy, wiązka czy kompletna powierzchnia robocza potrzebny jest również 14-cyfrowy numer fabryczny. Tabliczka znamionowa płyty znajduje się na jej spodzie; dane mogą być także dostępne na naklejce w dokumentacji urządzenia.
Nie dobieraj modułu wyłącznie po wyglądzie radiatora, liczbie złączy albo napisie GECO. Podobne konstrukcje mogą różnić się wykonaniem, oprogramowaniem, obsługiwanym panelem lub rozmieszczeniem pól. W przypadku cewki porównaj numer części, średnicę, moc, punkty mocowania, przewody oraz typ czujnika. Przy wentylatorze znaczenie mają napięcie z oznaczenia, wymiary, kierunek przepływu, złącze i sposób mocowania.
Jeżeli kod wyrobu lub typ z tabliczki jest inny niż 23548 PBPW4VI515FTB4P2U, nie zakładaj zgodności części. Właściwej wersji można szukać w kategorii płyt indukcyjnych Amica o szerokości 60–90 cm. Do potwierdzenia doboru przygotuj zdjęcie całej tabliczki znamionowej oraz oznaczenie wymontowanego elementu.
FAQ – części do Amica PBPW4VI515FTB4P2U
Czy niewykrywanie garnka oznacza uszkodzoną cewkę?
Nie. Najpierw wypróbuj co najmniej dwa prawidłowe naczynia i porównaj wszystkie pola. Przyczyną może być garnek, połączenie cewki, elektronika mocy albo układ rozpoznający obciążenie. Sama ciągłość uzwojenia nie potwierdza sprawności całego pola.
Dlaczego płyta wyłącza się podczas gotowania na kilku polach?
Może działać ograniczenie mocy, zabezpieczenie termiczne albo funkcja Power Management. Jeśli wyłączeniu towarzyszy nadmierna temperatura, sprawdź warunki zabudowy, przepływ powietrza i wentylator. Powracający problem może wymagać kontroli czujników oraz modułu.
Czy wentylator powinien ruszyć od razu po włączeniu płyty?
Nie musi. Sterowanie może uruchomić go dopiero po wzroście temperatury elektroniki. Brak obrotów po silnym rozgrzaniu wymaga sprawdzenia wentylatora, złącza, czujnika i układu sterującego.
Czy panel sterowania można wymienić bez programowania?
Nie należy zakładać tego z góry. Nowy lub używany panel musi mieć potwierdzoną zgodność z kodem wyrobu i pozostałą elektroniką. Zależnie od wykonania modułu może być wymagana właściwa wersja sprzętowa albo konfiguracja.
Jakie dane są potrzebne do doboru części Amica?
Przygotuj model lub typ PBPW4VI515FTB4P2U, kod wyrobu 23548 i pełny 14-cyfrowy numer fabryczny. Przy module, cewce lub panelu warto dodatkowo przesłać czytelne zdjęcie oznaczenia starej części.
