23550 - PBP4VI515LFTB4P2 płyta indukcyjna PI6509
Części do płyty indukcyjnej Amica PI6509 PBP4VI515LFTB4P2 dobiera się po pełnym oznaczeniu urządzenia, a nie tylko po wyglądzie podzespołu. Przy braku grzania, błędach lub problemach z wykrywaniem garnka warto najpierw rozróżnić naczynie, panel, cewkę, czujnik, przewody i moduł mocy.
Jak działa płyta Amica PI6509

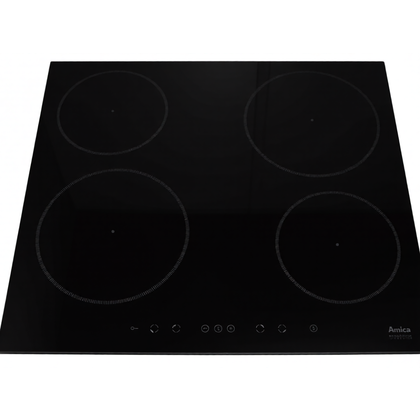

Model 23550 - PBP4VI515LFTB4P2, oznaczany także jako PI6509, ma cztery pola indukcyjne: dwa o średnicy około 160–180 mm i dwa o średnicy około 210–220 mm. Pod szybą znajdują się cewki indukcyjne, a elektronika steruje wykrywaniem garnka, mocą grzania, temperaturą oraz chłodzeniem modułów.
Płyta może ograniczać jednoczesną moc pól przez funkcję Power Management. W dokumentacji tego typu urządzenia przewidziano ustawienia całkowitej mocy między innymi 2,8 kW, 3,7 kW, 6,0 kW i 7,4 kW. Ograniczenie mocy nie oznacza uszkodzenia części — przy wysokim obciążeniu część pól może czasowo otrzymywać mniejszą moc albo nie pozwolić na wybranie określonego poziomu.
Objaw nie wskazuje od razu części
Jedno pole nie grzeje
Najpierw sprawdź, czy problem występuje tylko na jednym polu, czy po jednej stronie płyty. Jeśli panel reaguje, można ustawić poziom mocy, ale garnek nie jest nagrzewany, podejrzenie obejmuje cewkę, czujnik temperatury, przewody i złącza, elementy obwodu rezonansowego oraz moduł mocy z tranzystorem IGBT.
Jeżeli pole nie reaguje na dotyk, nie pojawia się jego wskaźnik albo nie można wybrać mocy, bardziej prawdopodobny jest problem z panelem sterowania, wiązką między panelem a elektroniką lub zasilaniem odpowiedniego modułu. Sam brak grzania nie rozstrzyga, czy uszkodzony jest moduł sterujący, czy moduł mocy.
Płyta nie wykrywa garnka
Przed demontażem użyj garnka, do którego dna przyciąga magnes. Dno powinno być płaskie, suche i mieć ferromagnetyczną część dopasowaną do wielkości pola. Zbyt mały obszar magnetyczny, wypukłe dno, aluminium, szkło lub stal niemagnetyczna mogą powodować symbol braku naczynia bez usterki płyty.
Jeżeli ten sam garnek działa na innych polach, a jedno pole stale go nie wykrywa, sprawdzenia wymagają cewka, jej połączenia, czujnik i tor detekcji obciążenia. Jeśli problem dotyczy wszystkich pól, zacznij od zasilania, panelu, blokady, ustawień oraz wspólnego modułu sterującego.
Płyta nie włącza się
Brak jakichkolwiek wskazań może wynikać z braku zasilania, błędnego podłączenia, zadziałania zabezpieczenia, uszkodzenia przewodu lub listwy przyłączeniowej, a dopiero później z awarii elektroniki. Sprawdź rozdzielnicę i objawy po zaniku zasilania, ale nie otwieraj urządzenia pod napięciem.
Jeżeli bezpiecznik wyzwala się natychmiast po włączeniu, nie wykonuj kolejnych prób. Zwarcie w filtrze, zasilaczu, module mocy lub przewodach może powodować dalsze uszkodzenia.
Pole wyłącza się po kilku minutach
Cykliczne wyłączanie może być skutkiem przegrzania, niesprawnego wentylatora, zabrudzonego lub zasłoniętego wlotu powietrza, błędnego odczytu czujnika temperatury albo uszkodzenia modułu mocy. Sprawdź, czy pod płytą pozostawiono wymagany przez instrukcję kanał wentylacyjny i czy wentylator nie jest zablokowany.
Jeśli problem pojawia się dopiero przy dużej mocy, nie traktuj go jako dowodu uszkodzenia cewki. Najpierw porównaj zachowanie różnych pól i sprawdź, czy nie działa ograniczenie mocy albo ochrona termiczna.
Co można sprawdzić przed zakupem części
| Objaw | Możliwe przyczyny | Co sprawdzić | Co oznacza wynik |
| Jedno pole nie reaguje na dotyk | Panel, wiązka, złącze, sterowanie | Czy pozostałe pola i sensory działają | Wspólny brak reakcji kieruje uwagę na panel lub zasilanie; pojedynczy problem może dotyczyć toru danego pola |
| Pole reaguje, ale nie grzeje | Moduł mocy, IGBT, cewka, czujnik, przewody | Garnek, złącza, stan cewki i modułu | Samo ustawienie mocy nie potwierdza sprawności generatora |
| Brak wykrywania garnka na jednym polu | Cewka, czujnik, obwód detekcji, moduł | Ten sam garnek na innych polach, oględziny połączeń | Prawidłowy garnek na innych polach ogranicza podejrzenie do badanego pola, ale nie wskazuje konkretnego elementu |
| Wyłączenie po rozgrzaniu | Wentylator, czujnik temperatury, chłodzenie, moduł | Drożność wentylacji i praca wentylatora | Wynik zależny od temperatury wymaga badania układu chłodzenia, nie tylko pomiaru na zimno |
| Bezpiecznik wyłącza się po uruchomieniu | Zwarcie zasilacza, filtra, modułu mocy lub instalacji | Instalacja i zachowanie zabezpieczenia | Nie wykonuj dalszych prób bez diagnozy obwodu |
Pomiar i oględziny podzespołów
Przed pomiarem odłącz płytę od instalacji elektrycznej odpowiednim wyłącznikiem lub zabezpieczeniem. Samo wyłączenie panelu dotykowego nie odłącza części wewnętrznych. W obwodach płyty mogą pozostawać niebezpieczne napięcia, a kondensatory wymagają rozładowania zgodnie z procedurą serwisową.
Cewka indukcyjna
Po uzyskaniu dostępu obejrzyj cewkę, jej uchwyty, sprężyny, przewody i miejsca lutowania. Szukaj przebarwień, nadtopień, pęknięć, odklejonych elementów oraz luźnych złączy. Rezystancję cewki można porównywać z cewką o tym samym typie i oznaczeniu, ale pojedynczy pomiar omomierzem nie potwierdza pełnej sprawności podczas pracy z wysoką częstotliwością.
Nie podawaj uniwersalnej wartości rezystancji dla wszystkich cewek. Wynik należy odnieść do dokumentacji konkretnego modułu albo do identycznego, sprawnego pola. Zwarcie do metalowych części urządzenia lub wyraźnie przerwany obwód jest nieprawidłowością, lecz poprawna rezystancja nie wyklucza uszkodzenia pod obciążeniem.
Czujnik temperatury
Czujnik znajdujący się przy cewce należy odłączyć przed pomiarem i sprawdzić zgodnie z charakterystyką właściwą dla tego modelu. Rezystancja czujnika zmienia się wraz z temperaturą, dlatego pomiar bez określenia temperatury nie daje jednej uniwersalnej wartości. Zmiana wskazania przy kontrolowanym ogrzewaniu może potwierdzać reakcję elementu, ale nie ocenia przewodów, styków i sposobu odczytu przez elektronikę.
Moduł mocy i IGBT
Widoczne pęknięcia, zwęglenia, nadtopienia lub uszkodzone elementy są ważnymi wskazówkami, ale nie zawsze obejmują całą przyczynę awarii. Przy uszkodzeniu tranzystora IGBT mogły ucierpieć także rezystory sterujące, diody, kondensatory, bezpieczniki lub ścieżki. Wymiana samego tranzystora bez sprawdzenia całego toru może doprowadzić do ponownej awarii.
Pomiar elementów półprzewodnikowych wykonuje się po odłączeniu zasilania, najlepiej po odizolowaniu badanego elementu od pozostałej części obwodu. Pomiar w układzie może być zafałszowany przez równoległe elementy. Diagnostyka sterowania IGBT i napięć roboczych wymaga doświadczenia z elektroniką mocy i nie powinna być wykonywana przez osobę bez przygotowania.
Przewody i złącza
Sprawdź, czy konektory są całkowicie wsunięte, czy nie ma śladów przegrzania oraz czy przewód nie został przyciśnięty podczas montażu. Pomiar ciągłości przewodu wykonuj przy odłączonych obu końcach; wynik prawidłowy na zimno nie wyklucza pęknięcia ujawniającego się przy nagrzaniu lub drganiach. Nie mostkuj zabezpieczeń i nie zastępuj przewodu przypadkowym zamiennikiem.
Dostęp do części i wymiana
W większości płyt indukcyjnych dostęp do elektroniki uzyskuje się od spodu po wyjęciu urządzenia z blatu. Przed wysunięciem płyty zabezpiecz szybę przed uderzeniem, odłącz zasilanie i oznacz położenie przewodów oraz złączy. Konstrukcja może różnić się między seriami, dlatego liczby śrub, kierunek zdejmowania osłon i rozmieszczenie modułów trzeba potwierdzić w dokumentacji konkretnego wariantu.
Typowa kolejność prac obejmuje:
- Odłączenie urządzenia od instalacji przez właściwe zabezpieczenie.
- Wyjęcie płyty z zabudowy bez naprężania przewodu przyłączeniowego.
- Zdjęcie dolnej osłony zgodnie z konstrukcją obudowy.
- Wykonanie zdjęć połączeń przed odłączeniem wiązek.
- Odłączenie złączy za obudowę wtyczki, a nie za przewody.
- Kontrolę mocowań cewki, wentylatora, modułu i czujników.
- Montaż części o identycznym oznaczeniu lub potwierdzonej zgodności.
- Sprawdzenie, czy przewody nie dotykają radiatora, wentylatora ani ostrych krawędzi.
- Zamknięcie obudowy i wykonanie próby działania dopiero po prawidłowym podłączeniu.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Pomiary pod napięciem, praca przy kondensatorach oraz naprawa modułu mocy są przeznaczone dla wykwalifikowanego serwisanta lub instalatora. Nie uruchamiaj płyty z odsłoniętymi elementami i nie używaj prowizorycznych połączeń.
Jak dobrać części do Amica PI6509
Dla urządzeń Amica nie wystarczy skrócona nazwa PI6509 ani sam opis płyty. Do weryfikacji zgodności przygotuj:
- model: PBP4VI515LFTB4P2 lub oznaczenie handlowe PI6509;
- kod wyrobu, w tym kod przypisany do urządzenia 23550;
- pełny, 14-cyfrowy numer fabryczny z tabliczki znamionowej;
- oznaczenie uszkodzonego elementu odczytane z części lub modułu;
- zdjęcie tabliczki i, przy elektronice, zdjęcie złączy oraz etykiety modułu.
Podobne cewki, moduły i panele mogą różnić się średnicą, mocą, układem złączy, wersją oprogramowania, sposobem montażu albo współpracą z konkretną płytą. Identyczne złącze i podobne zdjęcie nie gwarantują zgodności. Dotyczy to szczególnie modułów indukcyjnych i paneli sterowania.
Przed zakupem porównaj pełne oznaczenie części z opisem zgodności katalogowej. Jeżeli numeru nie można jednoznacznie odczytać, prześlij dane z tabliczki znamionowej oraz zdjęcia elementu do weryfikacji zamiast kupować kilka podzespołów na próbę.
FAQ
Czy brak grzania jednego pola oznacza uszkodzoną cewkę?
Nie. Przyczyną może być także moduł mocy, tranzystor IGBT, czujnik temperatury, przewód, złącze lub tor wykrywania garnka. Cewkę należy ocenić po oględzinach i pomiarach wykonanych przy odłączonym urządzeniu, a wynik porównać z dokumentacją właściwego wariantu.
Dlaczego płyta nie wykrywa garnka, chociaż garnek działa na innym polu?
Jeżeli naczynie jest ferromagnetyczne, ma płaskie i suche dno oraz działa na innych polach, podejrzenie kieruje się na elementy badanego pola: cewkę, czujnik, połączenia albo elektronikę. Nadal nie można na tej podstawie wskazać jednej części do wymiany.
Czy można sprawdzić cewkę bez wyjmowania płyty z blatu?
Zakres oględzin zależy od dostępnych złączy, ale bezpieczny pomiar wymaga odłączenia urządzenia od instalacji i odseparowania badanego obwodu. Dostęp od góry zwykle nie pozwala ocenić wszystkich połączeń ani modułu mocy.
Czy kod błędu wskazuje konkretny moduł?
Nie zawsze. Kod może oznaczać przegrzanie, problem z czujnikiem, zasilaniem, komunikacją lub obwodem pola. Znaczenie trzeba odczytać z instrukcji właściwego modelu, a następnie potwierdzić przyczynę pomiarami.
Czy moduł indukcyjny po wymianie wymaga programowania?
Nie można przyjąć jednej zasady dla wszystkich modułów. Niektóre części są przeznaczone do bezpośredniej wymiany, a inne mogą wymagać określonej konfiguracji lub zgodności z panelem i wersją urządzenia. Decydujące są oznaczenie modułu, pełne dane płyty i dokumentacja producenta.
Jakie dane wysłać do doboru części Amica?
Przygotuj model PBP4VI515LFTB4P2, kod wyrobu, 14-cyfrowy numer fabryczny, zdjęcie tabliczki znamionowej oraz zdjęcie uszkodzonego podzespołu z widocznym oznaczeniem. W przypadku modułu dodaj także zdjęcia złączy i ich ułożenia.
