Części do płyty indukcyjnej Amica PBZ4VI517FTB4SACE dobiera się po pełnych oznaczeniach urządzenia i rodzaju usterki. Brak grzania, niewykrywanie garnka, błędy przegrzania lub nieprawidłowa praca panelu mogą wynikać z różnych podzespołów, dlatego przed zakupem warto sprawdzić naczynie, zasilanie, połączenia i konkretny moduł.

Wybierz producenta z listy
23561 - PBZ4VI517FTB4SACE płyta indukcyjna

Jakie części występują w tej płycie

Model PBZ4VI517FTB4SACE należy do rodziny czteropolowych płyt indukcyjnych Amica z elektronicznym panelem sensorowym. W zależności od wersji urządzenia i zastosowanego modułu można spotkać między innymi:

  • moduły indukcyjne lub moduły mocy,
  • cewki indukcyjne z czujnikiem temperatury,
  • panel sterowania i wiązki przewodów,
  • wentylator chłodzący elektronikę,
  • elementy zasilania i listwę przyłączeniową,

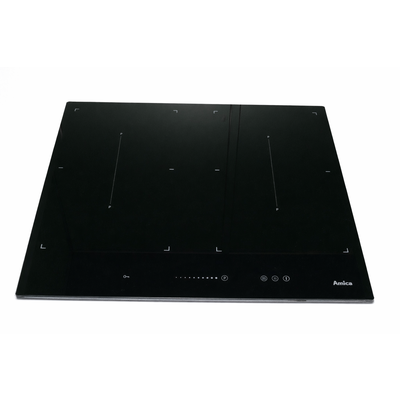

  • szybę ceramiczną, uszczelkę oraz elementy mocujące.

Pojedynczy objaw nie wskazuje jeszcze konkretnej części. Ta sama usterka może powstać po stronie naczynia, panelu sterowania, zasilania, czujnika, cewki albo elektroniki mocy.

Płyta nie wykrywa garnka

Najpierw sprawdź przyczynę niezwiązaną z elektroniką. Dno garnka powinno być ferromagnetyczne, suche, płaskie i dopasowane do pola. Magnes przyłożony do dna pozwala wykonać wstępną kontrolę, ale nie potwierdza pełnej przydatności naczynia. Duże naczynie z małą częścią magnetyczną albo mocno wklęsłe dno może być wykrywane nieregularnie.

Wykonaj próbę na:

  1. innym garnku przeznaczonym do indukcji;
  2. innym polu grzejnym;
  3. naczyniu ustawionym centralnie i bez zabrudzeń między dnem a szybą.

Jeżeli ten sam garnek działa na pozostałych polach, podejrzenie przesuwa się z naczynia na obwód konkretnego pola. Jeżeli żadne pole nie wykrywa prawidłowego garnka, trzeba sprawdzić wspólne zasilanie, panel sterowania, komunikację między modułami oraz elektronikę odpowiedzialną za detekcję obciążenia. Nie oznacza to automatycznie uszkodzenia wszystkich cewek.

W przypadku jednego pola warto porównać zachowanie z pozostałymi: czy pojawia się symbol braku naczynia, czy można ustawić moc, czy słychać próbę uruchomienia generatora i czy pole po chwili się wyłącza. Takie różnice pomagają odróżnić problem z detekcją od uszkodzenia toru mocy.

Jedno pole nie grzeje

Jeżeli panel reaguje, moc można ustawić, ale pole pozostaje zimne, możliwe są między innymi:

  • przerwa lub mikropęknięcie w połączeniu cewki;
  • uszkodzenie czujnika temperatury przy cewce;
  • uszkodzenie tranzystora mocy, kondensatora lub elementu sterowania;
  • problem z przekaźnikiem, złączem albo wiązką;
  • usterka modułu indukcyjnego lub jego sterownika.

Przy odłączonym zasilaniu można wykonać oględziny złączy, przewodów i płytki: szukaj śladów przegrzania, nadtopień, pękniętych lutów oraz wilgoci. Pomiar elementów półprzewodnikowych i obwodów mocy wymaga odłączenia przewodów od badanego toru oraz dokumentacji konkretnego modułu. Pomiar rezystancji cewki może ujawnić przerwę lub zwarcie, ale prawidłowy wynik nie potwierdza sprawności elektroniki mocy, izolacji ani pracy pod obciążeniem.

Nie zamieniaj modułu na podstawie samego wyglądu. W podobnych płytach występują różne wersje modułów, cewek, czujników i oprogramowania. Jeżeli jedno pole działa niestabilnie, a po rozgrzaniu problem się nasila, należy uwzględnić także czujnik temperatury, chłodzenie oraz połączenia zależne od temperatury.

Płyta wyłącza się lub zgłasza błąd

Samoczynne wyłączenie może być reakcją zabezpieczenia, a nie dowodem uszkodzenia modułu. Sprawdź kolejno:

  • czy powierzchnia sensorów jest czysta i nic jej nie zakrywa;
  • czy urządzenie ma prawidłowe zasilanie zgodne ze schematem przyłączenia;
  • czy wentylator uruchamia się, gdy elektronika się nagrzewa;
  • czy wloty i wyloty powietrza nie są zasłonięte;
  • czy problem dotyczy jednego pola, jednej strony, czy całej płyty;
  • czy kod pojawia się od razu, czy dopiero po kilku minutach pracy.

W instrukcji rodziny PB*4VI517FTB4SAC symbole E6 i E7 odnoszą się odpowiednio do zbyt niskiego i zbyt wysokiego napięcia zasilania, natomiast migające E oznacza przegrzanie pola. Wystąpienie symbolu E może być również związane z pomiarem obwodu czujnika temperatury. Znaczenie kodu należy zawsze porównywać z instrukcją właściwej wersji urządzenia, ponieważ oznaczenia nie są uniwersalne dla wszystkich płyt Amica.

Jeżeli błąd pojawił się po zalaniu, pęknięciu szyby, zwarciu lub zadziałaniu zabezpieczenia, nie uruchamiaj płyty wielokrotnie na próbę. Wilgoć i uszkodzenia w obwodzie mocy mogą powodować kolejne awarie.

Jak sprawdzić część przed zakupem

Oględziny: po odłączeniu zasilania sprawdź złącza, taśmy, przewody, cewki, wentylator, ślady łuku elektrycznego i przegrzania. Zwróć uwagę na luźne styki oraz pęknięcia lutów. Oględziny nie wykrywają jednak wszystkich usterek elektronicznych.

Pomiar rezystancji: wykonuj wyłącznie na odłączonym urządzeniu i po rozładowaniu elementów, jeżeli procedura serwisowa tego wymaga. Badany element powinien być odłączony od reszty obwodu, bo równoległe ścieżki mogą zafałszować wynik. Przerwa lub zwarcie są wskazówką do dalszej diagnostyki, ale konkretna wartość prawidłowa zależy od konstrukcji cewki, czujnika lub modułu.

Porównanie pól: jeżeli konstrukcja na to pozwala, serwisant może porównać pomiary uszkodzonego toru z działającym torem tego samego modułu. Nie należy jednak przekładać elementów ani wykonywać prób pod napięciem bez schematu i odpowiednich kwalifikacji.

Test pod obciążeniem: prawidłowa rezystancja nie wyklucza usterki, która ujawnia się dopiero przy nagrzaniu, obciążeniu lub pracy generatora. W takich przypadkach potrzebna jest diagnostyka modułu zgodnie z dokumentacją serwisową.

Dostęp do części i wymiana

Płyta jest urządzeniem do zabudowy. Dostęp do modułów zwykle uzyskuje się od spodu po odłączeniu urządzenia od instalacji i wyjęciu go z blatu, ale dokładna kolejność zależy od sposobu montażu, uszczelki, wsporników i konstrukcji obudowy. Nie należy podważać szyby ani podnosić płyty za panel sterowania.

Przed demontażem:

  • wyłącz właściwe zabezpieczenie obwodu; przy płycie przyłączonej na stałe nie wystarczy wyjęcie wtyczki;
  • upewnij się miernikiem, że urządzenie jest odłączone od napięcia;
  • wykonaj zdjęcia położenia przewodów i złączy;
  • oznacz wtyczki przed ich odłączeniem;
  • nie ciągnij za przewody i nie naciskaj elementów elektronicznych;
  • zabezpiecz szybę przed uderzeniem i zabrudzeniem.

Przy wymianie cewki trzeba zachować jej położenie względem szyby, czujnika i elementów dystansowych. Przy wymianie modułu należy porównać oznaczenie płytki, wersję wykonania, złącza, sposób mocowania i przypisanie do konkretnego pola. Po naprawie sprawdza się działanie panelu, wykrywanie właściwego garnka, pracę każdego pola, reakcję na różne poziomy mocy i chłodzenie.

Opisane czynności serwisowe przy modułach indukcyjnych, obwodach mocy i instalacji zasilającej wymagają odpowiednich kwalifikacji, doświadczenia oraz właściwych narzędzi. Nie są przeznaczone do wykonania przez osobę bez przygotowania. Nie wykonuj pomiarów pod napięciem, nie omijaj zabezpieczeń i nie mostkuj blokad.

Dobór części do Amica PBZ4VI517FTB4SACE

Do identyfikacji przygotuj dane z tabliczki znamionowej:

  • pełny model: PBZ4VI517FTB4SACE;
  • kod wyrobu;
  • 14-cyfrowy numer fabryczny;
  • oznaczenie typu lub modułu, jeżeli jest widoczne na wymienianej części;
  • zdjęcie tabliczki i zdjęcie etykiety uszkodzonego podzespołu.

Sam skrócony model może nie wystarczyć, ponieważ Amica stosuje warianty różniące się modułem, szkłem, wiązką, czujnikiem albo konfiguracją elektroniki. Identyczne złącze i podobny wygląd również nie gwarantują zgodności. Przed zamówieniem porównaj numer części, wykonanie, mocowanie, liczbę i położenie złączy oraz przypisanie do danego pola.

W przypadku modułów nie zakładaj z góry, że każdy element wymaga programowania albo że każdy będzie działał po podłączeniu bez konfiguracji. Zgodność należy potwierdzić dla pełnego oznaczenia urządzenia. Najbezpieczniejszy następny krok to odczytanie modelu, kodu wyrobu i numeru fabrycznego oraz przesłanie zdjęć tabliczki i części do weryfikacji.

FAQ

Czy brak wykrywania garnka oznacza uszkodzoną cewkę?

Nie. Najpierw sprawdź garnek, jego dno, ustawienie i inne pole. Jeżeli problem dotyczy tylko jednego pola, przyczyną może być cewka, czujnik, złącze, moduł mocy lub tor detekcji. Jeżeli nie wykrywa żadne pole, trzeba sprawdzić również elementy wspólne dla całej płyty.

Czy można sprawdzić cewkę zwykłym miernikiem?

Pomiar rezystancji przy odłączonym i odseparowanym elemencie może wykazać przerwę lub zwarcie, ale nie potwierdza pełnej sprawności cewki w czasie pracy. Wartość prawidłowa zależy od konstrukcji, dlatego należy porównać ją z dokumentacją lub sprawnym torem tego samego modułu.

Dlaczego płyta wyłącza się po kilku minutach?

Możliwe są przegrzanie pola, problem z czujnikiem temperatury, niesprawne chłodzenie, zasłonięta wentylacja, nieprawidłowe zasilanie albo usterka modułu. Czas wystąpienia błędu i jego zakres pomagają rozróżnić te przyczyny, ale nie wskazują automatycznie części do zakupu.

Czy część pasująca do PBZ4VI517FTB4SC będzie pasować do wersji SACE?

Nie należy tego zakładać. Ostatnie znaki oznaczenia mogą wskazywać inny wariant wykonania. Część trzeba potwierdzić po pełnym modelu, kodzie wyrobu, numerze fabrycznym oraz numerze z wymienianego podzespołu.

Czy wymiana modułu indukcyjnego wymaga programowania?

Zależy to od konstrukcji i wersji elektroniki. Nie każdy moduł wymaga konfiguracji, ale nie można też zakładać, że każdy będzie gotowy do pracy po samej wymianie. Przed zakupem potwierdź sposób uruchomienia dla konkretnego numeru części i modelu płyty.

Czy pękniętą szybę można nadal użytkować?

Nie. Pęknięta szyba może dopuścić wilgoć do części znajdujących się pod napięciem. Odłącz płytę od obwodu elektrycznego i dobierz szybę po pełnych oznaczeniach urządzenia, wymiarach, punktach mocowania oraz układzie pól.
