Części do płyty indukcyjnej Amica PBZ4VI527AFTB4SAC dobiera się na podstawie pełnych oznaczeń urządzenia i rodzaju usterki. Brak grzania, niewykrywanie garnka, błąd na wyświetlaczu lub wyłączanie pola mogą wynikać z modułu, cewki, czujnika, wentylatora, połączeń albo zasilania. Poniżej opisano, co sprawdzić przed zakupem części.
Jak działa płyta Amica PBZ4VI527AFTB4SAC
Model PBZ4VI527AFTB4SAC należy do płyt indukcyjnych z czterema polami grzejnymi. Pod szybą znajdują się cewki indukcyjne, a podzespoły elektroniczne sterują częstotliwością pracy, mocą, wykrywaniem naczynia i temperaturą. W tym układzie współpracują między innymi:
- cewki pola indukcyjnego;
- moduły mocy i sterowania;
- czujniki temperatury przy polach;
- panel dotykowy oraz wiązki przewodów;
- układ chłodzenia z wentylatorem;
- elementy przyłączeniowe, mocowania i uszczelnienia.
Awaria jednego elementu może wyłączyć pojedyncze pole, ale usterka zasilania, komunikacji lub modułu wspólnego może wpływać na kilka pól jednocześnie.
Objaw nie wskazuje jeszcze części
Przed zakupem podzespołu trzeba ustalić, czy problem dotyczy naczynia, obsługi, instalacji czy elektroniki. Właściwa kolejność ogranicza ryzyko wymiany sprawnej części.
| Objaw | Możliwe przyczyny | Co sprawdzić | Co oznacza wynik |
| Płyta nie reaguje i nie świecą wskaźniki | Brak zasilania, zadziałanie zabezpieczenia, błąd połączenia przyłączeniowego, uszkodzony zasilacz lub moduł | Stan zabezpieczeń oraz obecność zasilania należy ocenić przez uprawnionego elektryka; sprawdź też, czy po odłączeniu i ponownym załączeniu objaw pozostaje | Jeżeli inne odbiorniki działają, nie potwierdza to sprawności obwodu płyty. Brak zasilania na właściwych zaciskach wyklucza diagnozę modułu |
| Płyta włącza się, ale jedno pole nie grzeje | Cewka, czujnik temperatury, przewody, złącze, przekaźnik lub część modułu mocy | Porównaj zachowanie z innymi polami, sprawdź komunikat błędu i po odłączeniu zasilania obejrzyj złącza oraz ślady przegrzania | Jeżeli pozostałe pola działają, bardziej prawdopodobny jest obwód danego pola, ale nie można rozstrzygnąć między cewką a elektroniką bez pomiarów według dokumentacji serwisowej |
| Płyta nie wykrywa garnka | Niewłaściwe lub zbyt małe dno naczynia, złe ustawienie, zabrudzenie, cewka, czujnik lub moduł detekcji | Sprawdź garnek magnesem i użyj go na innym polu; dno powinno być płaskie, suche i mieć odpowiednią średnicę | Jeżeli ten sam garnek działa na innych polach, podejrzenie przesuwa się na dane pole. Jeżeli nie działa nigdzie, najpierw wyklucz naczynie |
| Pole wyłącza się po rozgrzaniu | Przegrzewanie, zablokowany przepływ powietrza, wentylator, czujnik temperatury albo moduł mocy | Sprawdź, czy wloty i wyloty powietrza nie są zasłonięte oraz czy wentylator uruchamia się po pracy; zapisz moment wystąpienia objawu | Samo ostygnięcie i chwilowy powrót działania nie potwierdza uszkodzenia konkretnego czujnika ani modułu |
| Pojawia się kod błędu | Problem z temperaturą, zasilaniem, komunikacją, konfiguracją pola lub elektroniką | Zapisz dokładny kod, częstotliwość występowania i to, czy dotyczy jednego pola czy całej płyty; sprawdź instrukcję właściwą dla modelu | Kod błędu kieruje diagnostyką, ale nie jest automatycznym wskazaniem części do kupienia |
| Wybijają zabezpieczenia | Zwarcie w module mocy, tranzystorze IGBT, mostku prostowniczym, przewodach lub instalacji | Nie załączaj wielokrotnie urządzenia. Instalację i obwód zasilający powinien sprawdzić elektryk, a elektronikę serwisant | Ponowne załączanie może powiększyć uszkodzenie i utrudnić ustalenie pierwotnej przyczyny |
Gdy nie działa jedno pole
Jeśli panel reaguje, pozostałe pola pracują, a jedno pole nie grzeje, zacznij od prostych kontroli:
- Ustaw to samo naczynie na innym polu o zbliżonej średnicy.
- Sprawdź, czy dno garnka jest ferromagnetyczne, suche i nieodkształcone.
- Zwróć uwagę, czy pole pokazuje symbol braku naczynia, kod błędu albo próbuje cyklicznie wystartować.
- Po odłączeniu urządzenia od zasilania obejrzyj dostępne połączenia danego pola, wiązki i okolice modułu pod kątem nadpaleń, stopionych wtyczek oraz luźnych styków.
- Dopiero potem rozważ pomiar cewki, czujnika i elementów modułu.
W przypadku cewki nie należy przyjmować jednej uniwersalnej wartości rezystancji dla wszystkich płyt. Pomiar wykonuje się przy odłączonym zasilaniu, najlepiej po odłączeniu przewodów cewki od elektroniki, aby nie mierzyć równolegle innych obwodów. Wynik trzeba porównać z dokumentacją serwisową albo z identycznym, sprawnym obwodem tego modelu. Przerwa, zwarcie lub wyraźna różnica między porównywalnymi polami są wskazówką, ale pomiar omomierzem nie potwierdza sprawności cewki pod obciążeniem.
Gdy płyta nie rozpoznaje garnka
Najpierw wyklucz przyczynę niezwiązaną z częścią. Amica wymaga naczyń z magnetycznym dnem; pomocny jest test magnesem. Dno powinno być płaskie, czyste i odpowiednio duże względem strefy grzejnej. Duży garnek może mieć dużą średnicę zewnętrzną, ale zbyt mały obszar ferromagnetyczny, dlatego płyta może go nie wykryć albo grzać nierówno.
Jeżeli ten sam garnek działa na jednym polu, a na drugim nie, sprawdź położenie i średnicę dna oraz porównaj zachowanie kilku naczyń. Problem występujący na wszystkich polach może wskazywać na wspólne zasilanie, panel sterowania, komunikację lub konfigurację, a nie na jednoczesną awarię wszystkich cewek. W takim przypadku wymiana pojedynczej cewki bez pomiarów jest nieuzasadniona.
Pomiary i diagnostyka elektroniki
Pomiary napięć w działającej płycie, badanie modułu mocy, tranzystorów IGBT, mostka prostowniczego lub kondensatorów znajdujących się w obwodzie sieciowym są czynnościami dla wykwalifikowanego serwisanta. Po odłączeniu urządzenia część kondensatorów może nadal utrzymywać niebezpieczne napięcie.
Przy diagnostyce warto rozdzielić obwody:
- zasilanie – czy właściwe napięcia docierają do urządzenia i modułów;
- sterowanie – czy panel reaguje i przekazuje polecenia;
- moc – czy moduł załącza obwód cewki;
- pomiar temperatury – czy czujnik ma prawidłową charakterystykę dla danego modelu;
- komunikacja – czy wiązki i złącza między panelem a modułem nie mają przerw;
- chłodzenie – czy wentylator i kanały powietrzne pracują prawidłowo.
Pomiar rezystancji czujnika ma sens tylko przy odłączonym elemencie i po ustaleniu jego typu. Wartość zależy od zastosowanego czujnika oraz temperatury, dlatego nie należy przenosić jednej wartości z innej płyty Amica. Badanie w temperaturze pokojowej może wykazać przerwę lub zwarcie, ale nie zastępuje sprawdzenia zmiany rezystancji podczas nagrzewania zgodnie z dokumentacją.
Dostęp do części i wymiana
W płycie do zabudowy dostęp do cewek, modułów, wentylatora i wiązek uzyskuje się zwykle od spodu po bezpiecznym wysunięciu urządzenia z blatu i zdjęciu dolnej osłony. Dokładna liczba mocowań, kolejność demontażu oraz układ modułów mogą różnić się między wariantami PBZ4VI527AFTB4SAC i podobnymi modelami.
Przed demontażem:
- odłącz wszystkie bieguny zasilania właściwym zabezpieczeniem w rozdzielnicy;
- upewnij się, że urządzenie jest zimne;
- wykonaj zdjęcia ułożenia przewodów i oznacz złącza;
- nie ciągnij za przewody — zwalniaj blokady wtyczek;
- zabezpiecz szybę podczas wyjmowania płyty z blatu.
Przy wymianie cewki trzeba zwrócić uwagę na jej średnicę, kształt, liczbę i położenie czujników, sposób mocowania oraz prowadzenie przewodów. Cewka z podobnym złączem może mieć inną charakterystykę lub współpracować z innym modułem. Przy wymianie modułu sprawdź numer płytki, wersję wykonania, złącza oraz ewentualne wymagania dotyczące konfiguracji. Nie zakładaj, że każdy moduł będzie działał bez programowania lub kalibracji.
Po naprawie sprawdź kolejno: uruchomienie panelu, wykrywanie odpowiedniego naczynia, pracę każdego pola na kilku poziomach mocy, reakcję wentylatora i brak kodów błędów. Nie testuj urządzenia z odsłoniętymi elementami pod napięciem.
> Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Pomiary pod napięciem oraz ingerencję w moduły mocy może wykonywać wyłącznie wykwalifikowany serwisant lub elektryk. Nie mostkuj zabezpieczeń i nie uruchamiaj płyty z uszkodzoną szybą.
Jak dobrać część do tego modelu
Dla urządzenia Amica przygotuj pełne dane z tabliczki znamionowej:
- model: PBZ4VI527AFTB4SAC;
- kod wyrobu, jeśli znajduje się na tabliczce;
- 14-cyfrowy numer fabryczny;
- oznaczenie uszkodzonego elementu lub jego numer z obudowy;
- zdjęcie tabliczki i, w razie potrzeby, zdjęcie złącza oraz całej części.

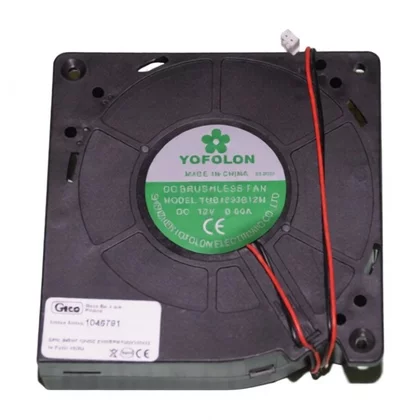

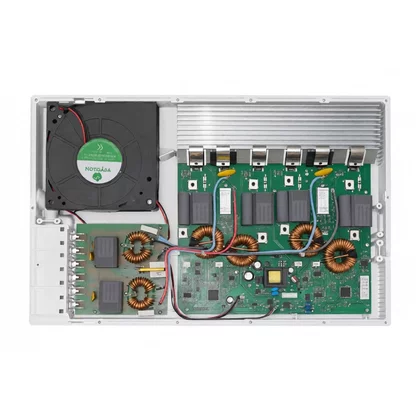

Nie wystarczy sama nazwa handlowa „płyta 60 cm”, podobny wygląd ani identyczna liczba pinów. Warianty mogą różnić się modułem, oprogramowaniem, cewką, czujnikiem, sposobem zasilania i układem pól. Produkty widoczne przy tej kategorii obejmują między innymi cewki, moduły indukcyjne, czujniki, wentylator, wiązkę panelu, osłonę dolną i elementy montażowe, ale ich obecność nie potwierdza automatycznie zgodności z każdym egzemplarzem.
Najbezpieczniejszy następny krok to odczytanie wszystkich oznaczeń z tabliczki znamionowej oraz porównanie numeru części ze starą częścią i katalogiem zgodności. Jeśli nie można jednoznacznie potwierdzić wariantu, przed zakupem prześlij zdjęcie tabliczki, numer fabryczny i fotografie uszkodzonego podzespołu.
Konserwacja i zapobieganie usterkom
Nie zasłaniaj wlotów i wylotów powietrza pod płytą. Zablokowane chłodzenie może powodować przegrzewanie modułów i cykliczne wyłączanie pól. Panel oraz szybę utrzymuj w czystości i suchości; ciecz na sensorach może powodować nieprawidłowe reakcje. Nie używaj płyty z pękniętą szybą, ponieważ wilgoć i potrawy mogą dostać się do elementów elektrycznych.
FAQ
Czy brak grzania oznacza uszkodzoną cewkę?
Nie. Podobny objaw może powodować moduł mocy, czujnik temperatury, złącze, wiązka, wentylator, błąd zasilania albo niewłaściwe naczynie. Cewkę należy sprawdzić dopiero po wykluczeniu prostszych przyczyn.
Jak sprawdzić, czy garnek nadaje się do tej płyty?
Przyłóż magnes do dna. Jeżeli jest przyciągany, naczynie ma właściwości ferromagnetyczne, ale nadal musi mieć płaskie, suche i odpowiednio duże dno. Najlepiej porównać jego działanie na kilku polach.
Czy można zmierzyć cewkę zwykłym multimetrem?
Można wykonać pomiar ciągłości i rezystancji przy odłączonym zasilaniu oraz odłączonych przewodach cewki, ale wynik nie jest pełnym testem pracy pod obciążeniem. Nie ma jednej uniwersalnej wartości dla wszystkich wariantów.
Czy kod błędu wskazuje konkretny moduł?
Nie. Znaczenie kodu zależy od rodziny urządzenia i dokumentacji właściwej dla modelu. Kod może kierować diagnostyką obwodu temperatury, zasilania, komunikacji, detekcji naczynia lub elektroniki, ale nie stanowi automatycznie wskazania części do kupienia.
Czy podobny moduł Amica będzie pasował?
Nie należy tego zakładać. Konieczne jest porównanie numeru części, wersji wykonania, złączy, układu pól i danych urządzenia. W przypadku Amica potrzebne są model, kod wyrobu i 14-cyfrowy numer fabryczny.
Kiedy nie używać płyty do czasu naprawy?
Natychmiast przerwij użytkowanie przy pękniętej szybie, zapachu spalenizny, iskrzeniu, powtarzającym się wybijaniu zabezpieczeń, śladach stopionych przewodów lub przegrzewaniu obudowy. Odłączenie i diagnostykę wykonaj zgodnie z zasadami dla urządzeń podłączonych na stałe.
