1193223 - GWAC610DL (GWAC610DL) Amica
Części do pralki Amica GWAC610DL (1193223) dobieraj na podstawie pełnych danych z tabliczki znamionowej, nie tylko wyglądu elementu. Przy braku wirowania, poboru wody, odpływu lub grzania najpierw wyklucz proste przyczyny, a dopiero potem zamawiaj konkretny podzespół.
Pralka Amica GWAC610DL — jakie dane identyfikują urządzenie
Kategoria dotyczy pralki ładowanej od frontu Amica GWAC610DL, oznaczonej numerem produktu 1193223. Jest to urządzenie o pojemności 6 kg i maksymalnej prędkości wirowania 1000 obr./min. W zależności od usterki właściwą częścią może być element układu odpływowego, dopływu wody, napędu, zawieszenia, uszczelnienia, ogrzewania, blokady drzwi albo sterowania.
Przed doborem części odczytaj z tabliczki znamionowej:
- model: GWAC610DL;
- kod wyrobu lub numer produktu: 1193223;
- pełny, 14-cyfrowy numer fabryczny;
- dodatkowe oznaczenia znajdujące się przy numerze seryjnym, jeśli występują.
Sam napis GWAC610DL może nie rozróżniać wszystkich zmian wykonania. Identyczne złącze lub podobne zdjęcie części również nie potwierdza zgodności — różnice mogą dotyczyć wymiarów, mocowania, charakterystyki elektrycznej, oprogramowania modułu albo wersji zbiornika.
Objaw nie wskazuje od razu jednej części
W pralce kilka podzespołów może wywołać podobne zachowanie. Dlatego diagnozę warto prowadzić według schematu: objaw → proste kontrole → pomiar lub oględziny → interpretacja → następny krok.
| Objaw | Możliwe przyczyny | Co sprawdzić najpierw | Co oznacza wynik |
| Pralka nie uruchamia programu | Brak zasilania, niedomknięte drzwi, blokada drzwi, przewody, moduł | Gniazdko, zamknięcie drzwi, widoczne uszkodzenie zaczepu i blokady | Brak zasilania lub niedomknięcie nie uzasadnia zakupu modułu; uszkodzona blokada wymaga potwierdzenia zgodności części |
| Nie pobiera wody | Zakręcony zawór, zagięty wąż, zabrudzone sitko, elektrozawór, przewody, sterowanie | Zawór, wąż dopływowy, sitko na wejściu zaworu i reakcję blokady drzwi | Drożny dopływ i brak poboru kierują diagnostykę w stronę elektrozaworu lub jego zasilania, ale sam objaw nie rozstrzyga między nimi |
| Nie wypompowuje wody | Zatkany filtr, wąż lub króciec, zablokowana pompa, uszkodzona pompa, przewody | Ilość wody w bębnie, filtr pompy, wirnik i drożność węża | Zablokowany wirnik lub ciało obce nie oznacza konieczności wymiany pompy; po oczyszczeniu trzeba sprawdzić odpompowanie |
| Nie wiruje | Woda pozostała w zbiorniku, nierówny wsad, filtr lub pompa, pasek, silnik, szczotki, czujnik obrotów, moduł | Czy pralka kończy odpompowanie, czy bęben obraca się podczas prania i czy problem występuje na pustym bębnie | Brak wirowania tylko przy określonym wsadzie może wynikać z wyważania; brak obrotów także bez prania wymaga dalszej kontroli napędu i sterowania |
| Nie podgrzewa wody | Grzałka, czujnik NTC, przewody, przekaźnik lub moduł | Program z wyższą temperaturą, czas potrzebny na rozpoczęcie grzania, temperaturę szyby z zachowaniem ostrożności | Zimna szyba nie jest pełnym dowodem uszkodzenia grzałki; potrzebny jest pomiar odłączonej części i kontrola obwodu |
| Pralka głośno pracuje lub mocno drga | Niewypoziomowanie, nierówny wsad, amortyzatory, sprężyny, łożyska, ciało obce | Poziomowanie, luz bębna, hałas przy ręcznym obracaniu, ślady tarcia i wycieku | Hałas przy ręcznym obracaniu może wskazywać łożyska, ale stuki tylko podczas wirowania mogą pochodzić z zawieszenia lub niewyważenia |
| Pojawia się wyciek | Fartuch, wąż, uszczelka, pompa, zbiornik, nadmiar detergentu | Miejsce, w którym pojawia się pierwsza kropla, oraz ślady osadu i przetarcia | Woda spod frontu nie musi oznaczać uszkodzenia fartucha; trzeba ustalić źródło wycieku przed zakupem części |
Brak wirowania — kolejność diagnostyki
Jeżeli pralka wypompowuje wodę, ale nie przechodzi do szybkich obrotów, zacznij od kontroli filtra i węża odpływowego. W modelu GWAC610DL filtr pompy znajduje się za pokrywką w przedniej części, w dolnym prawym rogu. Przed jego odkręceniem podstaw płytkie naczynie lub przygotuj ręczniki, ponieważ w układzie może znajdować się woda.
Następnie wykonaj próbę bez prania. Jeśli pusty bęben wiruje, a problem pojawia się tylko z ubraniami, sprawdź rozłożenie wsadu, przeciążenie i ustawienie pralki. Jeżeli pralka jedynie wykonuje ruchy rewersyjne albo zatrzymuje się również na pustym bębnie, sprawdź kolejno:
- czy pasek znajduje się na kole pasowym i nie jest pęknięty lub nadmiernie luźny;
- czy bęben można swobodnie obrócić ręką przy odłączonym urządzeniu;
- czy silnik nie ma nadmiernego iskrzenia, zapachu przegrzania lub zużytych szczotek — jeśli zastosowano silnik szczotkowy;

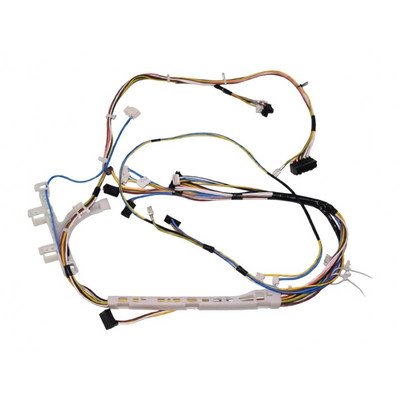

- czy złącza silnika, czujnika obrotów i modułu są osadzone oraz nie mają śladów przegrzania;
- czy pompa rzeczywiście usuwa wodę, a nie tylko wydaje dźwięk pracy.
Pomiar ciągłości przewodu lub rezystancji silnika wykonuj po odłączeniu pralki od sieci i rozłączeniu badanego obwodu. Wynik prawidłowy dla jednego uzwojenia nie potwierdza sprawności silnika pod obciążeniem ani prawidłowego sterowania z modułu. Wartości rezystancji czujnika obrotów, uzwojeń i elementów modułu zależą od zastosowanej wersji — porównuj je z dokumentacją właściwą dla numeru fabrycznego, a nie z uniwersalną tabelą.
Nie pobiera wody albo pobiera ją i od razu wypompowuje
Najpierw sprawdź, czy zawór instalacji jest otwarty, wąż dopływowy nie jest zagięty, a sitko na wejściu elektrozaworu nie zostało zatkane. Jeśli pralka nie pobiera wody, ale blokuje drzwi i rozpoczyna odliczanie, możliwym kierunkiem jest elektrozawór, jego przewody albo sterowanie. Pomiar samej cewki może wykazać przerwę, lecz prawidłowa rezystancja nie dowodzi jeszcze, że zawór otwiera się prawidłowo pod ciśnieniem.
Jeżeli urządzenie jednocześnie pobiera i usuwa wodę, sprawdź ułożenie węża odpływowego oraz jego wysokość. Zbyt nisko poprowadzony wąż może powodować samoczynne wysysanie wody i imitować usterkę elektrozaworu lub modułu. Dopiero po wykluczeniu tego problemu ma sens demontaż i test podzespołów.
Woda nie jest podgrzewana
Brak ciepłej wody może objawiać się gorszym efektem prania, długim cyklem albo zatrzymaniem programu. Szyba drzwi może pomóc w orientacyjnej ocenie, ale ten test jest opóźniony i zależy od programu, temperatury otoczenia oraz konstrukcji drzwi.
Po odłączeniu pralki od zasilania można obejrzeć grzałkę po uzyskaniu dostępu do jej przyłączy. Pomiar rezystancji wykonuje się między zaciskami elementu, a osobno sprawdza się, czy nie ma przebicia do metalowej obudowy. Dokładny test izolacji wymaga odpowiedniego miernika i doświadczenia. Prawidłowa rezystancja grzałki nie wyklucza przerwy w przewodach, uszkodzenia czujnika NTC, przekaźnika lub modułu sterującego.
Nie uruchamiaj pralki z odsłoniętymi zaciskami i nie wykonuj pomiarów obwodu grzejnego pod napięciem bez kwalifikacji. Diagnostyka pod napięciem i pomiary izolacji są przeznaczone dla wykwalifikowanego serwisanta.
Blokada drzwi, zamek i problemy ze startem
Pralka nie rozpocznie cyklu, jeśli drzwi nie zostaną prawidłowo zamknięte lub blokada nie przekaże do modułu informacji o zamknięciu. Obejrzyj zaczep drzwi, gniazdo blokady, plastikowe elementy zamka i wiązkę przewodów. Mechaniczne pęknięcie lub luźny zaczep może powodować objaw przypominający awarię elektryczną.
Pomiar blokady wykonuj wyłącznie po jej odłączeniu i zgodnie ze schematem konkretnego wariantu. Nie zwieraj styków na stałe i nie uruchamiaj pralki z pominięciem blokady — jest to zabezpieczenie przed otwarciem drzwi podczas pracy. Jeśli blokada jest wymieniana, oznacz przewody przed odłączeniem, porównaj układ styków oraz sprawdź, czy nowy element ma identyczne mocowanie i oznaczenie.
Dostęp do części i wymiana
Zakres demontażu zależy od podzespołu:
- filtr pompy jest dostępny od frontu, po otwarciu dolnej pokrywki;
- blokada drzwi wymaga zwykle zdjęcia obejmy fartucha w strefie frontu i odkręcenia elementu od obudowy, ale sposób mocowania należy potwierdzić w konstrukcji pralki;
- grzałka, pompa, pasek i silnik wymagają dostępu przez odpowiedni panel obudowy;
- łożyska, simmering, krzyżak lub elementy zbiornika oznaczają znacznie większy zakres prac i mogą wymagać wyjęcia zespołu piorącego;
- moduł elektroniczny wymaga oznaczenia wszystkich wtyczek, ochrony przed ładunkami elektrostatycznymi i sprawdzenia, czy po wymianie nie jest potrzebna konfiguracja.
Przed każdą pracą odłącz przewód zasilający, zakręć dopływ wody i usuń wodę z urządzenia. Nie ciągnij za przewody, nie podważaj plastikowych elementów metalowym narzędziem w miejscu uszczelnienia i nie przenoś pralki za drzwi. Po montażu sprawdź szczelność, poprawne zamknięcie drzwi, odpompowanie wody i krótki cykl testowy bez wsadu.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Prace przy instalacji elektrycznej, pomiary pod napięciem, naprawa modułu oraz ingerencja w elementy zabezpieczające nie są przeznaczone dla osoby bez przygotowania.
Jak dobrać część do GWAC610DL
Przy zakupie porównaj:
- pełny model GWAC610DL;
- numer produktu 1193223;
- 14-cyfrowy numer fabryczny z tabliczki;
- oznaczenie odczytane z uszkodzonej części, jeśli jest dostępne;
- wymiary, sposób mocowania, liczbę i położenie złączy;
- parametry elektryczne, takie jak napięcie i moc, jeżeli dotyczą danego elementu;
- wersję zbiornika, silnika, modułu albo drzwi, gdy katalog rozróżnia warianty.
Nie kupuj grzałki wyłącznie po mocy, pompy wyłącznie po kształcie korpusu ani modułu tylko dlatego, że ma podobne złącza. W przypadku części zamiennych zgodność musi wynikać z katalogu lub potwierdzonego odpowiednika dla konkretnego wariantu. Przy module sprawdź także, czy potrzebne jest zaprogramowanie lub skonfigurowanie urządzenia.
Najbezpieczniejszy następny krok to odczytanie całej tabliczki znamionowej i porównanie jej z opisem części. Jeżeli oznaczenie jest nieczytelne, przygotuj zdjęcie tabliczki oraz zdjęcie starego elementu z widocznymi numerami i mocowaniami.
FAQ
Czy części do GWAC610DL pasują do każdej pralki Amica 6 kg?
Nie. Pojemność bębna i prędkość wirowania nie identyfikują całej konstrukcji. O zgodności decydują pełne oznaczenia urządzenia, numer fabryczny oraz wykonanie konkretnej części.
Czy brak wirowania oznacza uszkodzony silnik?
Nie. Pralka może zrezygnować z wirowania z powodu wody pozostającej w zbiorniku, problemu z pompą, nierównego wsadu, paska, szczotek, czujnika obrotów lub sterowania. Zacznij od odpływu i próby na pustym bębnie.
Jak sprawdzić, czy grzałka jest uszkodzona?
Po odłączeniu zasilania można zmierzyć rezystancję między zaciskami i sprawdzić izolację względem metalowej obudowy. Wynik trzeba odnieść do dokumentacji danego wariantu. Sam pomiar rezystancji nie wyklucza awarii czujnika NTC ani modułu.
Czy można wymienić blokadę drzwi bez wymiany zamka?
Tak, jeśli uszkodzona jest elektryczna blokada, a mechaniczny zaczep i zamek są nieuszkodzone. Przed zakupem obejrzyj wszystkie elementy zamknięcia oraz wiązkę przewodów.
Gdzie znajduje się filtr pompy w tej pralce?
Filtr jest dostępny od frontu, za pokrywką w dolnym prawym rogu. Przed odkręceniem przygotuj pojemnik na wodę i poczekaj, aż urządzenie ostygnie, jeśli wcześniej pracowało w wysokiej temperaturze.
Jakie oznaczenia wysłać do doboru części Amica?
Podaj model GWAC610DL, kod produktu 1193223 oraz pełny 14-cyfrowy numer fabryczny z tabliczki znamionowej. W przypadku podzespołu dodaj jego numer, zdjęcie złączy i sposób mocowania.
