Części do szuflady grzewczej Amica AWDT6BI o kodzie wyrobu 1103055 obejmują między innymi prowadnice, elementy frontu, blokady, osłony i matę antypoślizgową. Gdy szuflada ciężko się wysuwa, nie domyka albo nie podgrzewa naczyń, najpierw ustal rodzaj usterki. Właściwy element dobieraj po modelu, kodzie wyrobu i 14-cyfrowym numerze fabrycznym.
Części do AWDT6BI 1103055 — od objawu do właściwego elementu
AWDT6BI jest przeznaczona do podgrzewania naczyń i mieści do sześciu kompletów. Wersja opisana kodem wyrobu 1103055 występuje w tej kategorii również z oznaczeniem Mayerbach. Kod wyrobu jest ważny, ponieważ sam napis AWDT6BI może nie rozstrzygać, z którym wariantem wykonania urządzenia masz do czynienia.

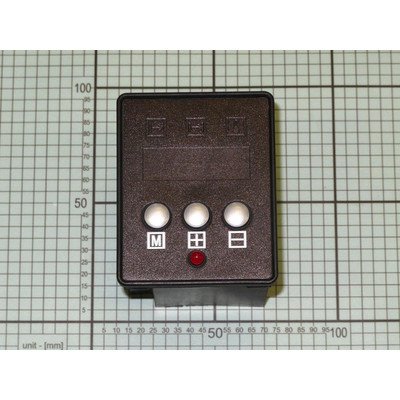

W szufladzie współpracują elementy mechaniczne — front, wsporniki, prowadnice, blokady, taca i obudowy — oraz układ elektryczny odpowiedzialny za sterowanie i wytwarzanie ciepła. Objaw trzeba więc najpierw przypisać do odpowiedniej grupy podzespołów, zamiast zamawiać część wyłącznie na podstawie wyglądu.
Szuflada ciężko się wysuwa, przekrzywia lub nie domyka
Jeżeli opór pojawia się podczas całego ruchu, szuflada pracuje nierówno albo jej jedna strona opada, sprawdź przede wszystkim:
- czy naczynia są rozłożone równomiernie i nie przekraczają obrysu komory;
- czy pod matę lub w szczelinę prowadnicy nie dostały się okruchy, szkło albo zaschnięte zabrudzenia;
- czy lewa i prawa prowadnica są osadzone na tej samej wysokości;
- czy szyny nie są wygięte, rozłączone lub nadmiernie luźne;
- czy wsporniki frontu nie pękły i nadal utrzymują front równolegle do korpusu;
- czy obudowa urządzenia nie została skręcona podczas montażu w meblu.
Opór tylko w końcowej fazie zamykania częściej kieruje uwagę na mechanizm blokady lub niedopasowanie frontu. Opór na całej długości ruchu, tarcie metalu i przechylenie szuflady bardziej pasują do problemu z prowadnicą, jej mocowaniem albo geometrią korpusu.

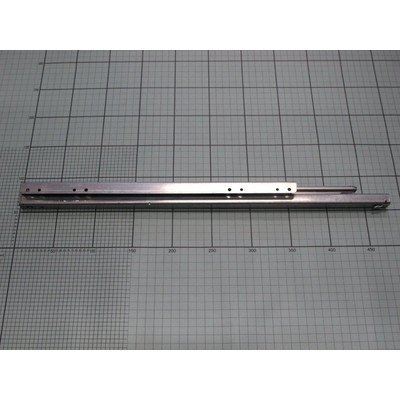

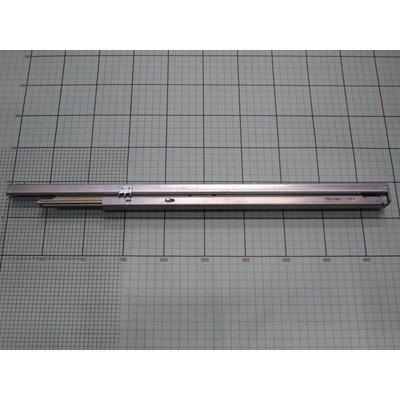

Nie próbuj prostować prowadnicy zamontowanej w urządzeniu ani dobijać szuflady siłą. Można w ten sposób uszkodzić drugi ślizg, wspornik frontu lub punkty mocowania w cienkiej blasze obudowy. Lewa i prawa prowadnica są odrębnymi częściami — przed zamówieniem ustal stronę montażu, patrząc na urządzenie od frontu.

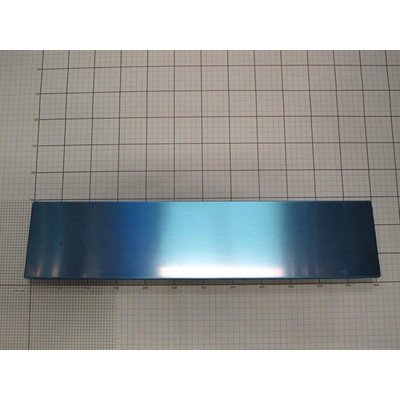

Front odstaje albo mechanizm zamykania nie działa

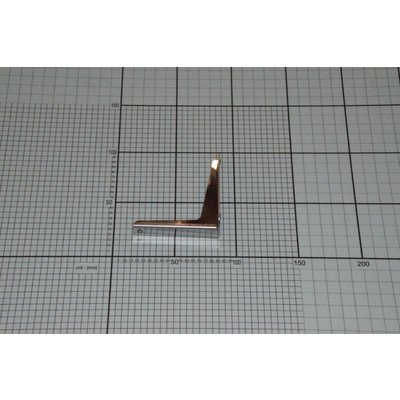

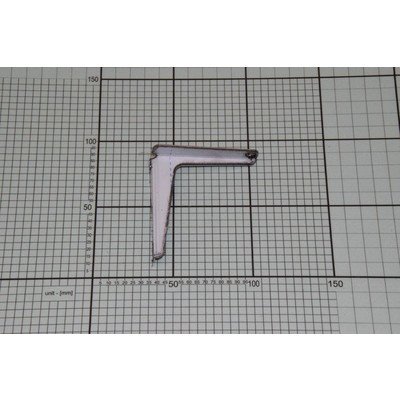

Front może być sprawny, mimo że pozostaje przekrzywiony. Najpierw obejrzyj jego prawy i lewy wspornik oraz miejsca połączenia z tacą. Pęknięcie wspornika, wyrobiony otwór lub poluzowane mocowanie może powodować opadanie jednej strony i nieprawidłowe trafianie w blokadę.

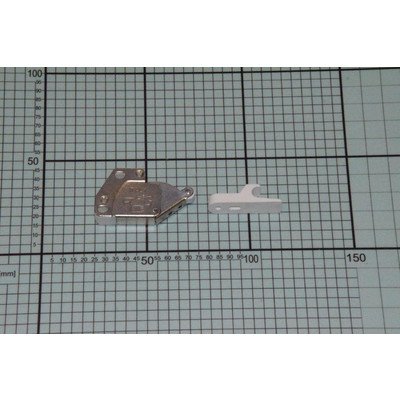

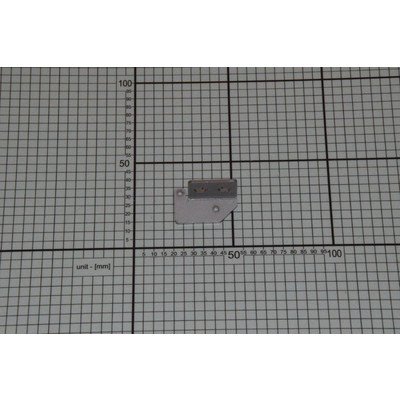

Jeżeli front nie zatrzymuje się po zamknięciu albo nie zwalnia po naciśnięciu, skontroluj elementy blokady pod kątem pęknięcia, przesunięcia i zabrudzenia. Sam brak charakterystycznego zatrzaśnięcia nie przesądza, który element zamka jest uszkodzony. Trzeba porównać położenie części współpracujących i sprawdzić, czy front dochodzi do mechanizmu bez wcześniejszego ocierania.
Przed demontażem zaznacz położenie wsporników i wykonaj zdjęcia mocowań. Po naprawie kilkukrotnie przesuń pustą, zimną szufladę, sprawdzając równoległość szczelin i działanie blokady. Dopiero później wykonaj próbę z równomiernie rozmieszczonym obciążeniem.
Szuflada działa, ale naczynia pozostają chłodne
Najpierw odróżnij brak grzania od zbyt słabego efektu użytkowego.
| Objaw | Co może być przyczyną | Co sprawdzić | Jak rozumieć wynik |
| Panel i oświetlenie nie reagują | Brak zasilania, przewód, połączenie lub układ sterowania | Sprawdź inne urządzenie w gnieździe i zabezpieczenie obwodu | Brak zasilania trzeba usunąć przed oceną grzałki |
| Sterowanie działa, lecz wnętrze pozostaje zimne | Grzałka, zabezpieczenie termiczne, przewody, sterowanie albo czujnik położenia | Sprawdź, czy szuflada jest całkowicie domknięta; następnie wykonaj oględziny i pomiary obwodu grzejnego | Działający panel nie potwierdza doprowadzenia zasilania do grzałki |
| Naczynia są tylko lekko ciepłe | Zbyt krótki czas, niskie ustawienie, duży lub nierówny załadunek, zasłonięty obieg powietrza | Powtórz próbę z kilkoma suchymi naczyniami, bez zasłaniania wylotów powietrza | Poprawa wskazuje raczej na warunki użytkowania niż przerwę w grzałce |
| Grzanie zanika po poruszeniu szufladą | Luźne lub uszkodzone połączenie, przewód albo element wykrywający zamknięcie | Przy odłączonym zasilaniu obejrzyj wiązkę i złącza w strefie ruchu | Sama poprawa po poruszeniu nie jest naprawą; połączenie wymaga lokalizacji i usunięcia przyczyny |
| Szuflada przegrzewa się | Problem z regulacją temperatury, czujnikiem, zabezpieczeniem lub sterowaniem | Wyłącz urządzenie i nie kontynuuj prób grzania | Nie jest to typowy objaw uszkodzonej prowadnicy ani maty |

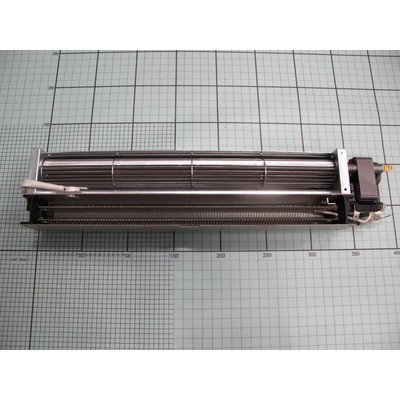

W szufladach wykorzystujących wymuszony obieg ciepła zasłonięcie otworów powietrznych może znacznie wydłużyć podgrzewanie. Na wynik wpływają też liczba, grubość, materiał i sposób ułożenia naczyń. Z tego powodu pojedynczy chłodniejszy talerz nie jest dowodem uszkodzenia grzałki.
Jak sprawdzić grzałkę i obwód grzejny
Pomiar rezystancji wykonuje się wyłącznie po odłączeniu urządzenia od zasilania, ostygnięciu elementów i odpięciu co najmniej jednego zacisku grzałki. Odłączenie przewodu zapobiega mierzeniu równoległych ścieżek przez elektronikę.
- Obejrzyj zaciski, izolację i złącza. Nadtopienie, przebarwienie lub luźny konektor może przerwać grzanie mimo sprawnego elementu oporowego.
- Ustaw miernik na pomiar rezystancji i sprawdź przejście między zaciskami grzałki.
- Wynik OL lub nieskończona rezystancja, po potwierdzeniu sprawności przewodów miernika, wskazuje na przerwę w badanym obwodzie.
- Skończona i stabilna rezystancja potwierdza ciągłość, ale nie dowodzi, że grzałka ma prawidłową moc, zachowuje się poprawnie po rozgrzaniu ani ma bezpieczną izolację względem obudowy.
- Wartość należy porównać z dokumentacją lub danymi konkretnej części. Nie istnieje jedna prawidłowa rezystancja dla wszystkich szuflad grzewczych.
Kontrola izolacji względem metalowej obudowy wymaga odpowiedniej metody i przyrządu do pomiaru rezystancji izolacji. Zwykły multimetr może ujawnić bezpośrednie zwarcie, ale nie zastępuje badania izolacji właściwym napięciem pomiarowym.
Pomiary pod napięciem, kontrola wyjścia modułu i badanie zabezpieczeń termicznych są czynnościami serwisowymi. Wymagają kwalifikacji, doświadczenia, właściwych narzędzi oraz schematu odpowiedniego dla AWDT6BI 1103055. Nie są przeznaczone dla osoby bez przygotowania. Nie wolno zwierać blokad ani zabezpieczeń na czas normalnej pracy urządzenia.
Dostęp do części i przygotowanie do wymiany
Szuflada jest urządzeniem do zabudowy. Dostęp do prowadnic, wsporników i elementów frontu może być możliwy po wysunięciu części ruchomej, natomiast dotarcie do podzespołów grzejnych, przewodów i sterowania może wymagać wyjęcia całego urządzenia z mebla oraz zdjęcia osłon.
Przed rozpoczęciem pracy:
- odłącz obwód zasilający i potwierdź brak napięcia właściwym przyrządem;
- opróżnij szufladę i wyjmij matę antypoślizgową;
- zabezpiecz szklany lub metalowy front przed zarysowaniem;
- przygotuj podparcie — urządzenie po wysunięciu z zabudowy nie może wisieć na przewodzie;
- fotografuj przewody, prowadnice, podkładki i kierunek montażu wsporników;
- nie ciągnij za wiązkę i nie zamieniaj złączy tylko dlatego, że mechanicznie do siebie pasują.
Dokładna kolejność zdejmowania osłon i zwalniania prowadnic musi odpowiadać konstrukcji tej wersji. Instrukcji demontażu innej szuflady grzewczej nie należy traktować jako modelowej procedury AWDT6BI.
Po wymianie części mechanicznej sprawdź ruch pustej szuflady, szczeliny frontu oraz blokadę. Po naprawie elektrycznej należy skontrolować ochronę przeciwporażeniową, prawidłowe ułożenie izolacji, przewodów i osłon, a następnie działanie grzania oraz regulacji temperatury.
Mata, taca i elementy obudowy

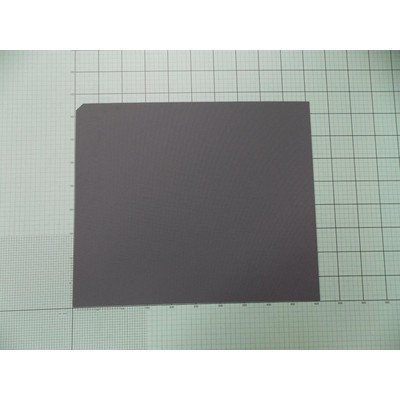

Mata antypoślizgowa ogranicza przemieszczanie się naczyń, ale z czasem może stwardnieć, odkształcić się albo zabrudzić tłuszczem. Wyjmuj ją dopiero po ostygnięciu urządzenia. Myj ręcznie łagodnym środkiem i wkładaj z powrotem dopiero po całkowitym wysuszeniu. Wilgoć pozostawiona pod matą może powodować smugi, zapach i korozję uszkodzonej powierzchni.

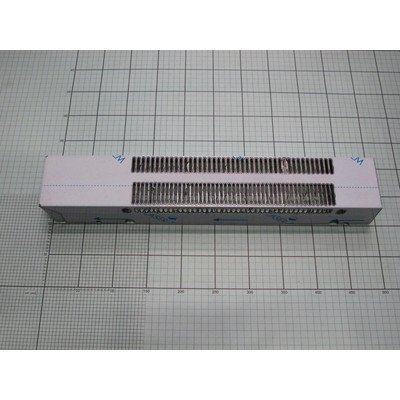

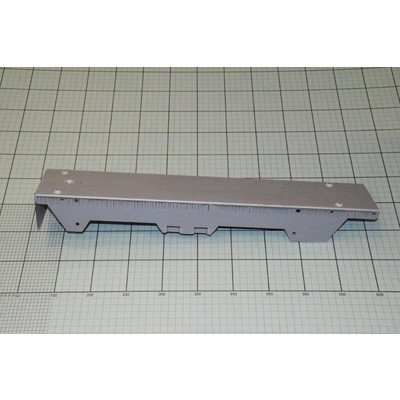

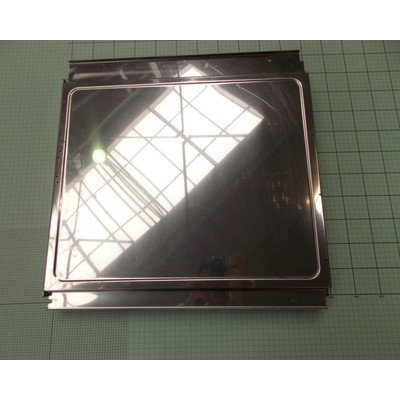

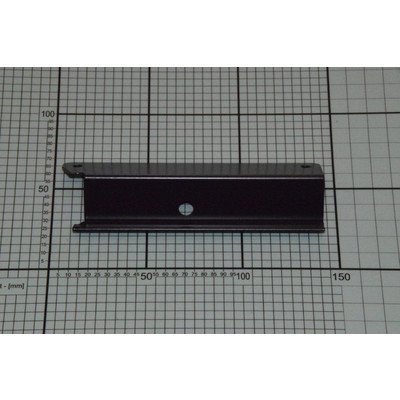

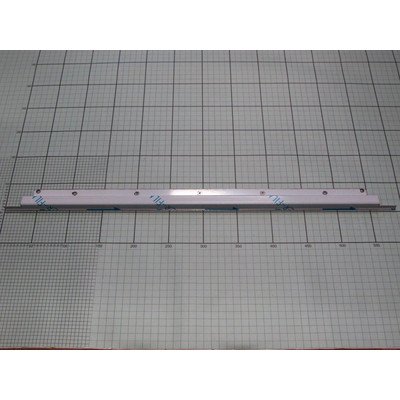

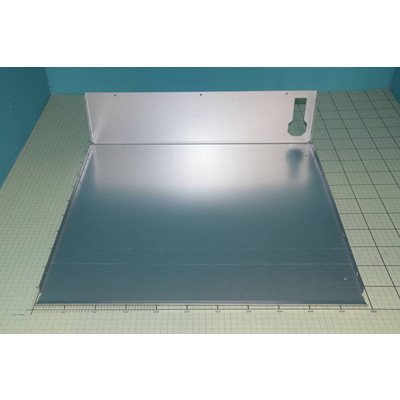

Tacy, osłon dmuchawy i elementów obudowy nie dobieraj wyłącznie według koloru. Istotne są wymiary, przetłoczenia, punkty mocowania, otwory wentylacyjne oraz wersja strony lewej lub prawej. Odkształcona osłona może również ocierać o element ruchomy lub zakłócać swobodny przepływ powietrza.
Jak prawidłowo dobrać część do AWDT6BI
Dla urządzeń Amica przygotuj model, kod wyrobu i 14-cyfrowy numer fabryczny z tabliczki znamionowej. W tej kategorii kod wyrobu to 1103055, ale przed zakupem trzeba potwierdzić, że taki sam numer znajduje się na urządzeniu.
Porównaj dodatkowo:
- numer części ze starego elementu, jeżeli jest czytelny;
- stronę montażu prowadnicy lub wspornika;
- położenie i liczbę punktów mocowania;

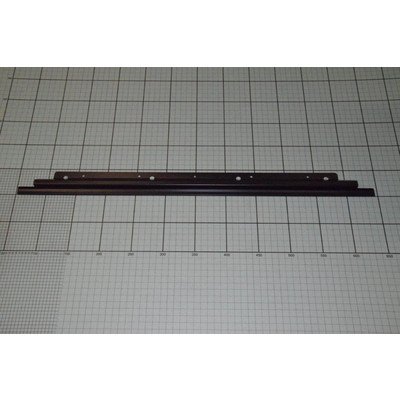

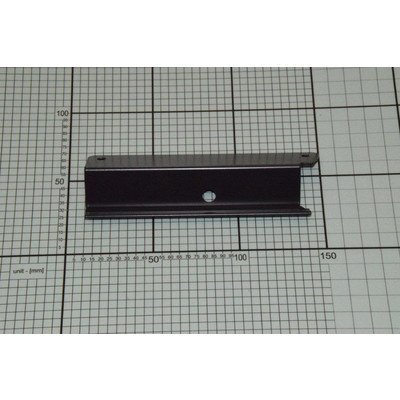

- wymiary oraz kształt obudowy lub listwy;
- rodzaj złączy i parametry elektryczne w przypadku podzespołów grzejnych;
- wygląd frontu i wariant wykończenia.
Samo oznaczenie AWDT6BI, podobne zdjęcie albo pasujące złącze nie wystarczają do zagwarantowania zgodności. Jeśli tabliczka jest nieczytelna, wykonaj jej wyraźne zdjęcie oraz zdjęcia starej części z oznaczeniami i mocowaniami. Pozostałe warianty urządzenia można porównać w kategorii AWDT6BI, a inne szuflady w dziale szuflad do podgrzewania naczyń.
FAQ — części i naprawa AWDT6BI 1103055
Czy brak grzania oznacza uszkodzoną grzałkę?
Nie. Taki sam objaw może powodować brak zasilania, niedomknięcie szuflady, przerwany przewód, luźne złącze, zabezpieczenie termiczne albo układ sterowania. Grzałkę można podejrzewać po potwierdzeniu zasilania urządzenia i sprawdzeniu ciągłości jej odłączonego obwodu.
Co oznacza OL podczas pomiaru grzałki?
Przy prawidłowym zakresie miernika, sprawnych przewodach pomiarowych i odłączonym co najmniej jednym zacisku OL oznacza brak ciągłości obwodu. Nie przesądza jednak, czy przerwa znajduje się w samym elemencie, przewodzie doprowadzającym czy w dodatkowym zabezpieczeniu mierzonym razem z grzałką.
Dlaczego szuflada grzeje, ale naczynia są słabo podgrzane?
Przyczyną może być zbyt krótki czas, niska nastawa, duży załadunek, grube naczynia lub zasłonięty przepływ ciepłego powietrza. Powtórz próbę z kilkoma suchymi naczyniami rozmieszczonymi tak, aby nie blokowały otworów wentylacyjnych.
Czy prowadnice lewa i prawa są zamienne?
Nie należy tego zakładać. Prowadnice mają określoną stronę montażu i mogą różnić się położeniem mocowań lub elementów współpracujących z blokadą. Stronę określa się, stojąc przed urządzeniem.
Czy wystarczy podać model AWDT6BI?
Nie. Do doboru części do Amica potrzebne są model, kod wyrobu oraz 14-cyfrowy numer fabryczny. Dla tej kategorii oczekiwany kod wyrobu to 1103055, który trzeba porównać z tabliczką znamionową urządzenia.
Czy można samodzielnie wyjąć szufladę z zabudowy?
Elementy mechaniczne może wymienić przygotowany majsterkowicz, jeżeli zna sposób zwalniania prowadnic w tej konstrukcji. Wyjęcie całego urządzenia i praca przy obwodach elektrycznych wymagają zabezpieczenia ciężaru, odłączenia zasilania oraz kompetencji odpowiednich do zakresu naprawy.
