Części do szuflady grzejnej Amica AWDM6B X-TYPE o kodzie wyrobu 1103176 obejmują elementy układu grzania, nawiewu, sterowania i prowadzenia. Gdy urządzenie nie nagrzewa naczyń, przegrzewa je, hałasuje albo nie rozpoczyna pracy po zamknięciu, przed zakupem części warto rozróżnić usterkę grzałki, czujnika, wentylatora, panelu i mechanizmu zamknięcia. Zgodność potwierdź pełnymi danymi z tabliczki znamionowej.
Jak działa szuflada grzejna Amica AWDM6B X-TYPE 1103176
W tym urządzeniu ciepło wytwarza grzałka, a wentylator rozprowadza ogrzane powietrze wewnątrz komory. Czujnik temperatury, termostat i układ sterujący odpowiadają za utrzymywanie warunków właściwych dla wybranej funkcji. Instrukcja dla rodziny AWDM6B X-TYPE podaje zasilanie 220–240 V, moc urządzenia 1000 W oraz temperatury robocze od około 40 do 80°C, zależnie od funkcji. Są to wartości mierzone w środku pustej szuflady, dlatego temperatura naczynia zależy również od jego masy, materiału, załadunku i czasu pracy.

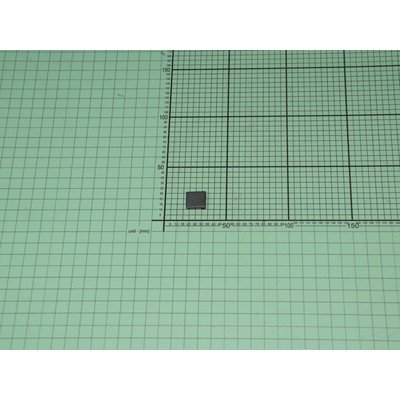

Element grzejny i wentylator mogą rozpocząć pracę dopiero po zamknięciu szuflady. Odpowiada za to przełącznik stykowy współpracujący z mechanizmem zamknięcia. Brak grzania nie oznacza więc automatycznie przepalonej grzałki.
Objaw nie zawsze wskazuje tę samą część

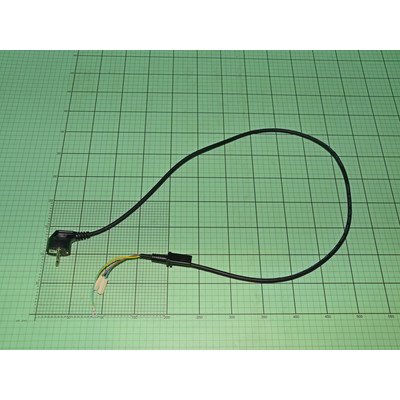

| Objaw | Możliwe przyczyny | Co sprawdzić najpierw | Jak interpretować wynik |
| Panel jest ciemny, szuflada nie reaguje | brak zasilania, uszkodzony przewód, złącze, panel lub jego zasilacz | gniazdo, zabezpieczenie obwodu, wtyczkę i przewód | jeśli inne urządzenie działa w gnieździe, dalsza kontrola wymaga sprawdzenia zasilania wewnątrz szuflady |
| Panel działa, ale urządzenie nie grzeje | niedomknięta szuflada, łącznik zamknięcia, grzałka, termostat, czujnik, przewody lub sterowanie | prawidłowe domknięcie, reakcję styku, złącza i ciągłość grzałki | przerwa w grzałce potwierdza jej uszkodzenie; prawidłowy opór nie potwierdza całego toru zasilania |
| Wentylator działa, lecz naczynia pozostają chłodne | grzałka nie jest zasilana albo ma przerwę | grzałkę, termostat zabezpieczający, konektory i przekaźnik sterujący | sprawny wentylator wskazuje, że urządzenie rozpoczęło cykl, ale nie rozstrzyga o stanie grzałki |
| Grzeje słabo lub nierównomiernie | zakryte otwory wentylacyjne, przeciążenie, niewłaściwa funkcja, zbyt krótki czas, słaby nawiew lub błędny odczyt temperatury | ustawienia, ułożenie naczyń i pracę wentylatora | poprawa po odsłonięciu wylotów lub zmniejszeniu załadunku nie wskazuje na awarię podzespołu |
| Temperatura jest zbyt wysoka | niewłaściwa nastawa, czujnik temperatury, termostat lub układ sterujący | wybraną funkcję i porównanie temperatury w czasie | jednorazowy pomiar powierzchni naczynia nie wystarcza do oceny regulacji |
| Szuflada hałasuje | wentylator, ocierający wirnik, poluzowane mocowanie lub prowadnica | czy dźwięk występuje tylko podczas nawiewu, czy również przy ręcznym przesuwaniu | okresowa praca wentylatora przy wybranych funkcjach jest normalna; tarcie i stukanie wymagają oględzin |
| Szuflada zacina się lub nie domyka | prowadnica, przeciążenie, przekoszenie frontu, mechanizm PushPull lub łącznik zamknięcia | ruch pustej szuflady i stan obu stron prowadzenia | opór występujący również bez załadunku wskazuje na problem mechaniczny, a nie na zbyt dużą masę naczyń |
Szuflada nie grzeje – kolejność diagnostyki
1. Wyklucz ustawienia i problem z zamknięciem
Po przerwie w zasilaniu urządzenie wykonuje krótki test wyświetlacza i wentylatora. W tym czasie nie rozpocznie normalnej pracy. Następnie sprawdź, czy wybrano funkcję przeznaczoną do podgrzewania naczyń lub podtrzymywania ciepła, zapisano temperaturę i czas oraz całkowicie zamknięto szufladę.
Jeżeli panel przyjmuje ustawienia, lecz cykl nie rusza po zamknięciu, podejrzany jest mechanizm współpracujący z przełącznikiem stykowym. Obejrzyj, czy szuflada dochodzi do końcowej pozycji, front nie jest przekoszony, a prowadnice nie stawiają nadmiernego oporu. Łącznika nie należy trwale zwierać ani omijać – jest częścią układu bezpieczeństwa.
2. Sprawdź grzałkę bez podawania napięcia
Po odłączeniu urządzenia od sieci i wypięciu przewodów grzałki można zmierzyć jej rezystancję. Odłączenie przynajmniej jednego zacisku jest ważne, ponieważ równoległe obwody mogą zafałszować wynik.
- Wskazanie OL, nieskończoności lub brak ciągłości oznacza przerwany obwód grzałki.
- Stabilna, skończona rezystancja potwierdza jedynie, że spirala nie jest przerwana na zimno.
- Rezystancję oczekiwaną można obliczyć z mocy znamionowej konkretnej grzałki według zależności R = U² / P. Nie należy podstawiać automatycznie mocy 1000 W całego urządzenia, jeśli na części podano inną wartość.
- Pomiar między zaciskiem grzałki a jej metalową osłoną powinien wykazać prawidłową izolację. Zwykły multimetr może jednak nie ujawnić upływności pojawiającej się dopiero po rozgrzaniu; dokładna ocena wymaga miernika rezystancji izolacji i odpowiedniej procedury.
Jeżeli grzałka ma ciągłość, kolejnym krokiem jest kontrola konektorów, wiązki, termostatu zabezpieczającego oraz sterowania. Nadpalony lub luźny zacisk może przerwać grzanie mimo sprawnego elementu oporowego.
3. Oceń czujnik i termostat we właściwych warunkach

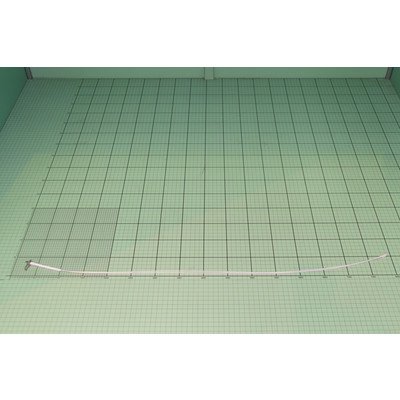

Czujnika temperatury nie należy oceniać wyłącznie na podstawie pojedynczej wartości rezystancji. Najpierw trzeba ustalić jego typ i charakterystykę dla części 1043591. Jeśli jest to czujnik rezystancyjny, wynik powinien zmieniać się płynnie podczas kontrolowanego ogrzewania lub chłodzenia. Przerwa, zwarcie albo nagłe skoki podczas poruszania przewodem wskazują na uszkodzenie czujnika lub połączenia.
Termostat sprawdza się po odłączeniu przewodów, badając ciągłość jego styków w warunkach określonych dla danego wykonania. Brak przejścia w temperaturze, w której termostat powinien być zamknięty, może blokować grzałkę. Sam poprawny wynik na zimno nie wyklucza nieprawidłowego rozłączania po nagrzaniu.
4. Sprawdź wentylator i przepływ powietrza
Cichy szum oraz okresowa praca wentylatora mogą być normalne. Usterkę sugerują natomiast ocieranie, stukanie, brak nawiewu lub nierównomierne grzanie mimo działającej grzałki. Po odłączeniu zasilania sprawdź, czy wirnik nie jest zablokowany zabrudzeniem, odkształconą osłoną lub obcym przedmiotem. Powinien obracać się swobodnie, bez wyczuwalnego ocierania.
Nie zasłaniaj otworów cyrkulacyjnych wysokimi naczyniami ani folią. Zablokowanie przepływu może wydłużyć nagrzewanie i stworzyć wrażenie awarii czujnika lub grzałki.

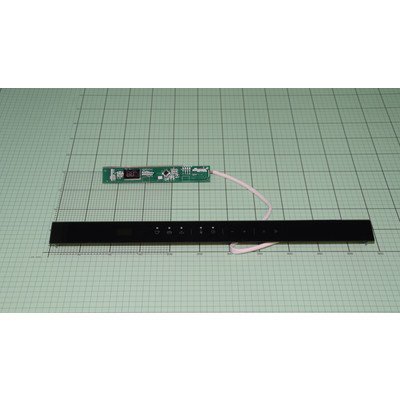

Kiedy podejrzewać panel sterowania
Panel lub moduł należy diagnozować dopiero po sprawdzeniu zasilania, zamknięcia szuflady, grzałki, zabezpieczeń termicznych, czujnika i wiązki. Ciemny wyświetlacz może wynikać z braku napięcia na wejściu, a brak załączenia grzałki – z uszkodzonego przekaźnika, złącza albo obwodu sterującego.
Pomiar napięcia na pracującym urządzeniu oraz diagnostyka płytki pod napięciem sieciowym są przeznaczone wyłącznie dla wykwalifikowanego technika. Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia, właściwych narzędzi i zabezpieczenia urządzenia przed przypadkowym załączeniem. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Nie wymieniaj kompletnego panelu tylko dlatego, że grzałka nie dostaje napięcia. Sterownik może celowo nie załączyć grzania, jeśli nie otrzymuje sygnału zamknięcia albo odczyt czujnika znajduje się poza dopuszczalnym zakresem.
Jak uzyskać dostęp do podzespołów
AWDM6B X-TYPE jest urządzeniem do zabudowy. Dostęp do elementów elektrycznych wymaga zwykle wysunięcia całego korpusu z mebla, dlatego najpierw należy wyjąć naczynia i matę, odłączyć zasilanie, usunąć mocowania urządzenia do zabudowy oraz bezpiecznie podeprzeć jego ciężar. Trzeba również uważać na przewód zasilający i urządzenie zamontowane nad szufladą.
Układ osłon i mocowań wewnętrznych powinien być sprawdzony w dokumentacji serwisowej konkretnego wykonania. Przed wypięciem konektorów wykonaj zdjęcia i oznacz przewody. Nie kieruj się wyłącznie ich kolorami, ponieważ wiązki mogą różnić się między seriami produkcyjnymi.
Przy wymianie:
- porównaj numery starej i nowej części oraz rozmieszczenie mocowań;
- przełóż przewody pojedynczo albo zgodnie z wcześniej wykonaną dokumentacją;
- wymień nadpalone konektory zamiast zaciskać je prowizorycznie;
- ułóż wiązkę z dala od grzałki, wirnika i ruchomych prowadnic;
- przed wsunięciem urządzenia sprawdź mechanicznie domykanie oraz swobodny ruch szuflady;
- po montażu wykonaj próbę bez dużego obciążenia, obserwując nawiew, nagrzewanie i wyłączenie regulacji.

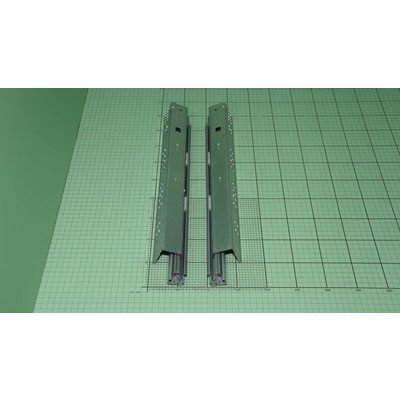

Prowadnica, front i mechanizm zamknięcia
Maksymalne obciążenie tej rodziny szuflad wynosi 25 kg. Przeciążanie, siadanie na wysuniętym froncie albo opieranie się na nim może uszkodzić prowadnice. Jeśli szuflada porusza się ciężko, sprawdź ją najpierw pustą. Zwróć uwagę na równoległość prowadnic, luzy mocowań i ślady ocierania.
Nie smaruj prowadnic przypadkowym olejem spożywczym ani gęstym smarem, który może zbierać kurz lub wydzielać zapach po nagrzaniu. Jeżeli producent prowadnicy nie przewiduje obsługi smarnej, właściwym rozwiązaniem jest oczyszczenie albo wymiana uszkodzonego zespołu.

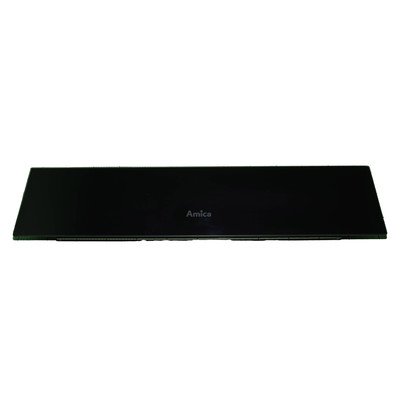

Przy wymianie szklanego frontu nie dokręcaj mocowań nierównomiernie i nie opieraj szkła bezpośrednio o twardą powierzchnię. Należy zachować oryginalne podkładki i elementy dystansowe, ponieważ ich brak może powodować naprężenie, przekoszenie lub pęknięcie frontu.
Jak dobrać części do Amica AWDM6B X-TYPE
Dla tej strony właściwym wariantem jest AWDM6B X-TYPE o kodzie wyrobu 1103176. Samo oznaczenie AWDM6B nie wystarcza, ponieważ istnieje również odrębne wykonanie AWDM6B Q-TYPE 1103197. Podobny wygląd frontu, złącza lub podzespołu nie potwierdza zamienności.
Przed zakupem odczytaj z tabliczki znamionowej:
- pełny model urządzenia;
- kod wyrobu 1103176;
- 14-cyfrowy numer fabryczny.
Następnie porównaj numer części, mocowania, parametry elektryczne oraz wersję wykonania. Ma to szczególne znaczenie w przypadku panelu sterowania, czujnika, termostatu, silnika wentylatora i elementów mechanizmu zamknięcia. Jeśli oznaczenia na tabliczce nie odpowiadają temu wariantowi, przejdź do nadrzędnej kategorii części do szuflad podgrzewających Amica i rozpocznij dobór od właściwego kodu wyrobu.
FAQ – części i naprawa AWDM6B X-TYPE
Czy brak grzania oznacza uszkodzoną grzałkę?
Nie. Grzanie może blokować niedomknięta szuflada, uszkodzony łącznik zamknięcia, termostat, czujnik, przerwana wiązka lub panel sterowania. Grzałkę warto kupić dopiero po potwierdzeniu przerwy, upływności albo innej nieprawidłowości właściwym pomiarem.
Dlaczego szuflada grzeje dopiero po zamknięciu?
AWDM6B X-TYPE ma przełącznik stykowy, który pozwala uruchomić grzałkę i wentylator przy zamkniętej szufladzie. Jest to normalna cecha konstrukcji, a nie objaw awarii.
Czy przerywana praca wentylatora jest usterką?
Niekoniecznie. W funkcjach podtrzymywania ciepła i gotowania w niskiej temperaturze wentylator może działać okresowo. Usterkę sugerują brak nawiewu, tarcie, stukanie albo zatrzymywanie się wirnika.
Czy AWDM6B X-TYPE i AWDM6B Q-TYPE mają te same części?
Nie należy tego zakładać. Są to warianty o różnych kodach wyrobu: odpowiednio 1103176 i 1103197. Zgodność każdej części trzeba potwierdzić katalogowo dla pełnego oznaczenia urządzenia.
Jak sprawdzić grzałkę multimetrem?
Odłącz urządzenie od zasilania, wypnij co najmniej jeden zacisk grzałki i zmierz rezystancję między jej wyprowadzeniami. Brak ciągłości potwierdza przerwę. Skończona wartość nie wyklucza upływności ani usterki pojawiającej się po rozgrzaniu.
Jakie dane są potrzebne do doboru części Amica?
Potrzebny jest model, kod wyrobu oraz 14-cyfrowy numer fabryczny z tabliczki znamionowej. Dla tej kategorii kod wyrobu powinien wynosić 1103176.
