1190190 - JSM 4011 (JSM 4011) Amica
Części do wyciskarki Amica JSM 4011 dobieraj po pełnym oznaczeniu urządzenia i numerze części. Głośna praca, wycieki, blokowanie wałka, słabe odprowadzanie miąższu lub problemy z zamknięciem mogą wynikać z różnych elementów. Poniżej znajdziesz wskazówki, jak odróżnić przyczyny i bezpiecznie przygotować wymianę.
Jakie elementy występują w Amica JSM 4011

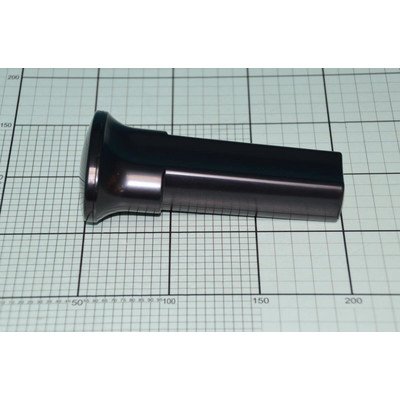

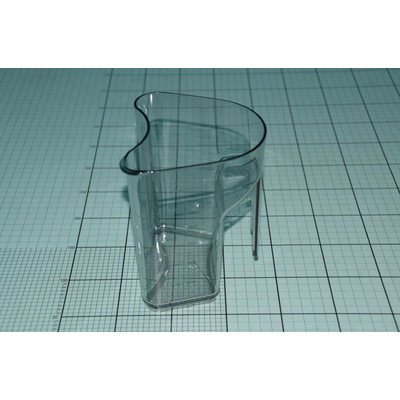

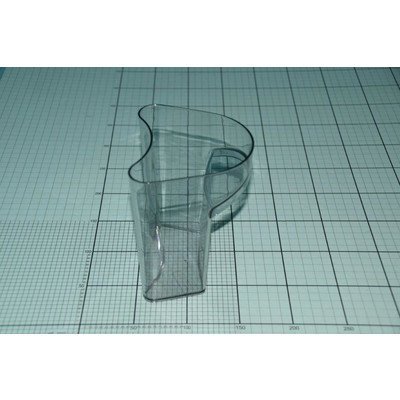

Wyciskarka Amica JSM 4011 pracuje jako zespół kilku współpracujących części: wałka ślimakowego, sita drobnego lub grubego, zgarniacza soku, pojemnika rozdzielającego, leja wsadowego, uszczelek, korka wylotu, pojemników na sok i miąższ oraz popychacza. Wałek przekazuje napęd z korpusu urządzenia, a sito oddziela sok od miąższu. Zgarniacz pomaga prowadzić zawartość wewnątrz pojemnika i ogranicza jej przywieranie do ścianek.
Model 1190190 / JSM 4011 ma dwa kierunki obrotów. Funkcja wsteczna służy do uwolnienia wałka lub sita, gdy produkt zablokuje zespół roboczy. Nie należy jednak traktować jej jako sposobu na usunięcie uszkodzenia mechanicznego.
Objaw nie zawsze wskazuje jedną część
| Objaw | Możliwe przyczyny | Co sprawdzić | Interpretacja |
| Urządzenie nie uruchamia się | Nieprawidłowo założony lej, pokrywa lub pojemnik; zadziałanie blokady; problem z zasilaniem albo elektroniką | Odłącz urządzenie, rozmontuj zespół roboczy i złóż go ponownie zgodnie z oznaczeniami blokady; sprawdź, czy elementy są kompletne i nie mają pęknięć | Jeżeli po prawidłowym montażu nadal nie ma reakcji, problem nie musi dotyczyć części roboczej. Diagnostyka modułu lub obwodu zasilania wymaga procedury serwisowej dla konkretnego egzemplarza |
| Wałek zatrzymuje się podczas pracy | Zbyt duże kawałki produktu, zbyt mocne dociskanie popychaczem, zatkane sito lub wylot miąższu; zużyty wałek albo uszkodzone gniazdo napędu | Wyłącz urządzenie, odłącz wtyczkę, oczyść pojemnik i sito, a następnie sprawdź luz, pęknięcia oraz stan końcówki wałka | Jeśli pusty i czysty zespół obraca się prawidłowo, przyczyną mogło być przeciążenie lub zator. Jeżeli wałek ma uszkodzone mocowanie albo nadal przeskakuje, sprawdź zgodność części napędowej |
| Sok wypływa w niewłaściwym miejscu | Źle założona, rozciągnięta lub uszkodzona uszczelka; niezamknięty albo zabrudzony korek; pęknięcie pojemnika | Obejrzyj rowek uszczelki, korek wylotu soku i dno pojemnika. Sprawdź, czy uszczelka leży równomiernie na całym obwodzie | Samo dokręcenie lub mocniejsze zamknięcie nie naprawi pękniętego tworzywa ani zdeformowanej uszczelki |
| Miąższ nie jest odprowadzany | Zatkany wylot, zbyt dużo włóknistych produktów, źle zamontowany bufor lub element zgarniacza; uszkodzone sito albo pojemnik | Oczyść kanał wylotu, sprawdź gumowy bufor i zgarniacz, a następnie porównaj pracę z drugim sitem | Zator po niewłaściwym przygotowaniu produktu nie oznacza automatycznie uszkodzenia sita lub wałka |
| Wyciskarka pracuje głośno lub drży | Nieprawidłowe osadzenie pojemnika, obce ciało, pęknięte tworzywo, zużyte gniazdo wałka lub przeciążenie | Odłącz zasilanie i sprawdź, czy pojemnik, sito, zgarniacz i wałek są osadzone bez przekoszenia. Obróć elementy ręcznie tylko po odłączeniu urządzenia | Hałas obecny już przy pustym zespole roboczym bardziej wskazuje na problem mechaniczny niż na rodzaj przetwarzanych produktów |
| Urządzenie trudno zamknąć | Wałek nie wszedł na wał napędowy, sito nie trafiło wypustką w gniazdo, zabrudzone są powierzchnie styku albo część jest odkształcona | Nie używaj siły. Zdemontuj elementy, usuń resztki miąższu i sprawdź kolejność montażu | Opór przy zamykaniu może oznaczać błędne złożenie, a nie brak kompatybilności nowej części |
Diagnostyka krok po kroku
1. Zacznij od czyszczenia i prawidłowego montażu
Przed oceną części odłącz wtyczkę i poczekaj, aż wał całkowicie się zatrzyma. Wyjmij popychacz, lej, wałek, sito, zgarniacz i pojemnik rozdzielający. Usuń miąższ z kanałów oraz resztki produktu z gniazda wału napędowego.
W instrukcji dla tej rodziny urządzeń kolejność montażu obejmuje osadzenie pojemnika rozdzielającego na korpusie, połączenie sita ze zgarniaczem, umieszczenie wałka na wale napędowym oraz zamknięcie leja przez obrót do pozycji blokady. Sito ma wypustkę, która musi trafić w odpowiednie gniazdo pojemnika. Jeżeli wałek lub sito są ustawione krzywo, pokrywa może się nie zamknąć, a zabezpieczenie może uniemożliwić uruchomienie.
2. Sprawdź elementy mające kontakt z żywnością

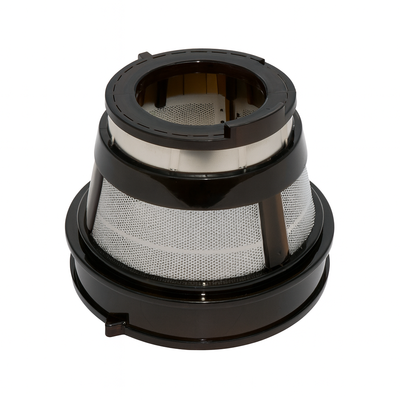

Sito obejrzyj pod światło. Szukaj rozerwanej siatki, wyłamanych fragmentów, deformacji plastikowego pierścienia i nadmiernych osadów, których nie można usunąć szczoteczką. Nie używaj uszkodzonego sita, ponieważ jego fragmenty mogą zmienić pracę wałka lub przedostać się do soku.

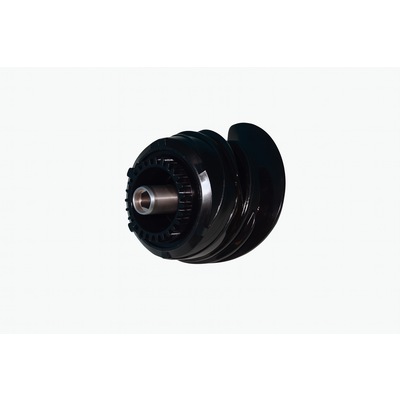

Wałek ślimakowy sprawdź pod kątem pęknięć, startych krawędzi, uszkodzenia końcówki osadzanej w napędzie i śladów ocierania. Zużyty wałek może powodować przeskakiwanie, gorsze rozdrabnianie produktu albo zatrzymywanie się pod obciążeniem. Taki objaw trzeba jednak odróżnić od zatkanego sita i zbyt mocnego nacisku popychaczem.
Zgarniacz powinien być kompletny, bez pęknięć i nadmiernie odkształconych elementów prowadzących. Pojemnik rozdzielający sprawdź przy wylocie soku, wylocie miąższu, gniazdach oraz miejscach mocowania. Nawet niewielkie pęknięcie może powodować wyciek albo nieprawidłowe prowadzenie elementów.
3. Rozróżnij wyciek od przepełnienia
Jeżeli sok pojawia się przy pojemniku, najpierw sprawdź, czy korek wylotu jest otwarty w trybie wyciskania, a pojemnik nie został przepełniony. Następnie oceń uszczelkę pojemnika i uszczelkę korka. Powinna być czysta, elastyczna i ułożona w rowku bez skręcenia.
Pomiar elektryczny uszczelki ani oględziny samego silnika nie rozstrzygną przyczyny wycieku. Najwięcej informacji daje kontrola mechaniczna po umyciu i całkowitym wysuszeniu elementów. Jeśli tworzywo jest pęknięte lub uszczelka utraciła kształt, wymiana właściwej części jest bezpieczniejsza niż klejenie elementu mającego kontakt z żywnością.
4. Nie rozpoczynaj od wymiany silnika
Brak startu może wynikać z niezamkniętej pokrywy, źle ustawionego leja albo aktywnej blokady, a zatrzymywanie się może być efektem zatoru. Dopiero po wykluczeniu montażu, zabrudzenia, przeciążenia i uszkodzeń widocznych w zespole roboczym ma sens dalsza diagnostyka korpusu, panelu sterowania lub napędu.
Pomiar ciągłości przewodu, przełączników lub obwodów elektroniki nie daje uniwersalnej wartości dla całej kategorii. Punkty pomiarowe i sposób interpretacji zależą od konstrukcji konkretnego egzemplarza. Diagnostyka urządzenia pod napięciem oraz ingerencja w korpus powinny być wykonywane przez osobę z odpowiednimi kwalifikacjami i narzędziami.
Wymiana części w zespole roboczym
Wymiana sita, wałka, zgarniacza, pokrywy, pojemnika lub popychacza zwykle nie wymaga zdejmowania dolnej obudowy. Przygotuj czystą, suchą powierzchnię i odłącz urządzenie od sieci.
- Zdejmij pojemnik na sok i pojemnik na miąższ.
- Odblokuj lej lub pokrywę i wyjmij zespół roboczy z korpusu.
- Rozdziel pojemnik, sito, zgarniacz i wałek bez podważania ich ostrymi narzędziami.
- Oczyść gniazda, rowki uszczelek i kanały odprowadzające.
- Zamontuj nowy element w tej samej kolejności, zwracając uwagę na wypustki, wpusty i oznaczenia blokady.
- Sprawdź ręcznie, czy wałek obraca się bez wyraźnego tarcia i czy pokrywa zamyka się bez użycia siły.
- Po złożeniu wykonaj krótki test z niewielką ilością wody lub produktu, obserwując wyciek, hałas i odprowadzanie miąższu.
Nie wciskaj na siłę źle pasującej części. Nie mostkuj blokady pokrywy i nie uruchamiaj urządzenia z odsłoniętym zespołem obrotowym. Korpusu silnika nie zanurzaj w wodzie; elementy mające kontakt z żywnością muszą być przed montażem czyste i suche.
Jak dobrać części do Amica JSM 4011
Podstawą jest pełne oznaczenie sprzętu: Amica JSM 4011 oraz numer wyrobu 1190190. W przypadku Amica warto również odczytać z tabliczki znamionowej model, kod wyrobu i 14-cyfrowy numer fabryczny. Sam wygląd sita, pojemnika lub wałka nie wystarcza do potwierdzenia zgodności.
Przy porównywaniu części sprawdź:

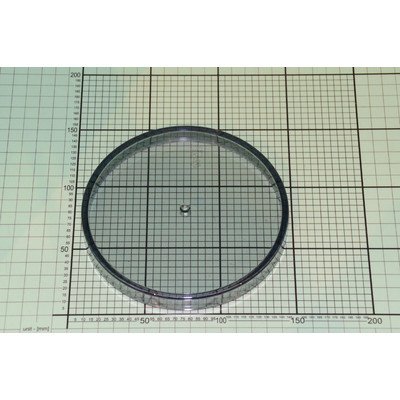

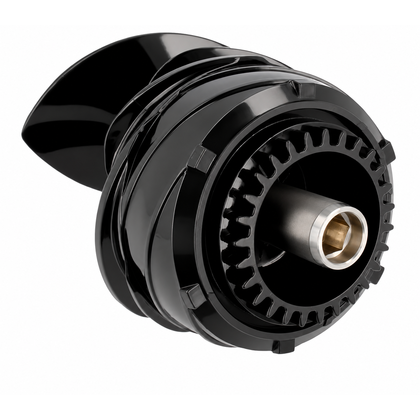

- numer katalogowy elementu, na przykład 1037087 dla wałka ślimakowego, 1042433 dla pokrywy lub 1042434 dla podwójnego zbiornika wsadowego;
- czy część jest przeznaczona do JSM 4011, a nie tylko do ogólnej grupy wyciskarek Amica;
- kształt mocowania, wypustki, wpusty i położenie uszczelek;
- rodzaj sita: drobne i grube mają różne oczka oraz inne zastosowanie;
- wymiary i pojemność elementu, jeśli są podane dla konkretnego numeru katalogowego;
- zgodność z rewizją urządzenia, gdy producent lub katalog rozróżnia warianty.
Nie zakładaj, że część od JSM 4012, JSM 4014, JSD 4011 albo innego modelu będzie pasować tylko dlatego, że urządzenia mają podobną nazwę. Przed zamówieniem porównaj numer z uszkodzonego elementu, dane z tabliczki oraz opis katalogowy. Jeżeli oznaczenie jest nieczytelne, przygotuj zdjęcie tabliczki i części wraz z widocznym mocowaniem.
Konserwacja ograniczająca zużycie
Po każdym użyciu usuń miąższ z sita, wylotu i pojemnika rozdzielającego. Nie dociskaj produktów zbyt mocno i kroj większe owoce lub warzywa na mniejsze kawałki. Gdy wałek zwalnia albo pojawiają się silne wibracje, zatrzymaj urządzenie i użyj funkcji wstecznej zgodnie z instrukcją. Jeśli zator nie ustępuje, odłącz urządzenie i oczyść je ręcznie po całkowitym zatrzymaniu.
Nie przekraczaj maksymalnego czasu ciągłej pracy określonego w instrukcji. Nie przetwarzaj produktów, do których urządzenie nie jest przeznaczone, zwłaszcza bardzo twardych, włóknistych lub zawierających twarde pestki. Takie przeciążenia mogą uszkodzić nie tylko sito, ale również wałek, gniazdo napędu i elementy przekładni.
FAQ
Czy wałek ślimakowy do JSM 4011 pasuje do każdej wyciskarki Amica?
Nie. Wałek dobiera się po pełnym modelu i numerze katalogowym, a nie wyłącznie po marce lub podobnym wyglądzie. Przed zakupem porównaj oznaczenie urządzenia 1190190 / JSM 4011, numer części oraz kształt końcówki napędowej.
Czy brak uruchomienia oznacza uszkodzoną pokrywę?
Nie. Przyczyną może być również nieprawidłowe ustawienie leja, pojemnika, sita lub wałka, ponieważ urządzenie ma zabezpieczenie przed pracą przy niewłaściwie zamontowanych elementach. Najpierw sprawdź montaż i czystość zespołu roboczego, bez obchodzenia blokady.
Kiedy wymienić sito, a kiedy wałek?
Sito wymaga wymiany przy rozerwanej siatce, pękniętym pierścieniu lub trwałej deformacji. Wałek podejrzewa się wtedy, gdy ma pęknięcia, starte krawędzie albo uszkodzoną końcówkę napędu i nadal przeskakuje po wykluczeniu zatoru oraz błędnego montażu. Jeden objaw może mieć kilka przyczyn, dlatego warto obejrzeć oba elementy.
Co zrobić, gdy z wyciskarki wycieka sok?
Sprawdź korek wylotu, uszczelkę korka, uszczelkę pojemnika i ewentualne pęknięcia pojemnika rozdzielającego. W trybie wyciskania korek powinien być otwarty, a poziom soku nie może powodować przepełnienia. Uszczelkę montuj bez skręcenia i po oczyszczeniu rowka.
Czy części do JSM 4012 można zastosować w JSM 4011?
Nie należy tego zakładać. Modele mogą mieć podobną konstrukcję, lecz różnić się mocowaniem, wymiarami lub numerem katalogowym. Zgodność potwierdź na podstawie pełnego oznaczenia urządzenia i konkretnego numeru części.
Jakie dane podać przy prośbie o dobór części?
Podaj markę Amica, model JSM 4011, numer wyrobu 1190190, kod wyrobu i 14-cyfrowy numer fabryczny z tabliczki znamionowej. Pomocne będzie również zdjęcie uszkodzonego elementu, jego mocowania oraz numeru nadrukowanego lub wytłoczonego na części.
