Części do zmywarki Amica DIV435ABZO STUDIO — od objawu do podzespołu
DIV435ABZO STUDIO jest zmywarką do zabudowy o szerokości 44,8 cm, z ukrytym panelem, trzema ramionami natryskowymi, trzyczęściowym układem filtrów, zabezpieczeniami AquaStop i AntiFlood oraz mechanizmem frontu SlidingDoor. Ma też system Turbo Drying. Te cechy mają znaczenie podczas diagnozy i demontażu: słabe mycie może dotyczyć jednego z trzech poziomów natrysku, a przy pracach przy drzwiach trzeba uwzględnić przesuwanie frontu meblowego.
Nie dobieraj części wyłącznie na podstawie objawu. Ta sama usterka może wynikać z niedrożności, nieprawidłowego montażu, przerwanego przewodu albo uszkodzenia elementu wykonawczego.
| Objaw | Co sprawdzić najpierw | Kiedy podejrzewać część |
| Zmywarka nie pobiera wody | zawór instalacji, zagięcie węża, sitko wejściowe, prawidłowe zamknięcie drzwi | gdy dopływ jest drożny, a zawór AquaStop lub elektrozawór nie otwiera przepływu |
| Woda pozostaje w komorze | filtry, studzienkę pompy, syfon i wąż odpływowy | gdy droga odpływu jest drożna, a pompa nie rusza, buczy lub ma uszkodzony wirnik |
| Zmywarka pobiera wodę, ale nie myje | osadzenie filtrów i ramion, drożność dysz, swobodny obrót natrysznic | gdy pompa myjąca nie wytwarza obiegu mimo właściwego poziomu wody |
| Naczynia są zimne i mokre | wybrany program, grzałkę, czujnik temperatury, przewody i układ sterowania | gdy obwód grzania nie osiąga wymaganej temperatury podczas programu z grzaniem |
| Program nie startuje | domknięcie drzwi, zaczep zamka, wypoziomowanie, zasilanie | gdy mechanizm zamka lub jego obwód nie potwierdza zamknięcia |
| Pompa odpływowa pracuje bez przerwy | obecność wody w podstawie i źródło wycieku | gdy aktywowało się zabezpieczenie przeciwzalaniowe albo uszkodzony jest jego czujnik |
Zmywarka nie pobiera wody
Jeżeli program zaczyna się od krótkiego odpompowania, ale później nie słychać napełniania, zacznij od czynności niewymagających rozbierania urządzenia:
- Sprawdź, czy zawór instalacji jest całkowicie otwarty i czy w domu jest prawidłowe ciśnienie wody.
- Obejrzyj wąż dopływowy na całej dostępnej długości. Nie może być przygnieciony przez korpus ani skręcony podczas wsuwania zmywarki w zabudowę.
- Po zakręceniu zaworu odłącz wąż od instalacji i skontroluj sitko wejściowe. Osad lub rdza mogą ograniczać przepływ bez całkowitego zablokowania węża.
- Sprawdź, czy drzwi zatrzaskują się bez dociskania ręką. Niewypoziomowana zmywarka, źle ustawiony front SlidingDoor albo uszkodzony hak zamka mogą uniemożliwić rozpoczęcie napełniania.
Kod FF oznacza w tym modelu usterkę układu dopływu wody. Nie wskazuje automatycznie na konieczność wymiany węża AquaStop. Najpierw trzeba wykluczyć zamknięty zawór, niedrożne sitko, zagięcie węża i brak przepływu w instalacji. Jeśli te elementy są sprawne, technik może skontrolować cewkę zaworu, wiązkę oraz sygnał sterujący.
Pomiar rezystancji cewki wykonuje się po odłączeniu zmywarki od zasilania i wypięciu przewodów z badanego elementu. Przerwa w uzwojeniu potwierdza uszkodzenie cewki. Sam prawidłowy wynik rezystancji nie dowodzi jednak, że zawór otwiera się hydraulicznie — jego mechanizm może być zablokowany osadem.
Woda nie jest odpompowywana
Kod F2 dotyczy braku możliwości odpływu. Kolejność sprawdzania powinna prowadzić od niedrożności do pompy, a nie odwrotnie:

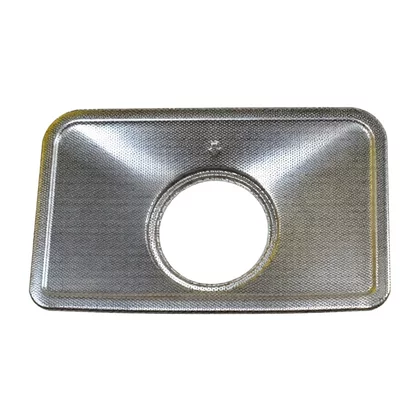

- wyjmij i umyj komplet filtrów;
- usuń wodę ze studzienki i przy dobrym oświetleniu poszukaj szkła, pestek, etykiet lub fragmentów naczyń;
- sprawdź odpływ zlewozmywaka i króciec syfonu;
- skontroluj, czy wąż nie jest zagięty, przygnieciony albo zarośnięty osadem;
- dopiero po potwierdzeniu drożności oceń pompę odpływową.
Buczenie pompy bez spadku poziomu wody często oznacza zablokowany wirnik albo ograniczony przepływ. Całkowita cisza może wskazywać na przerwę w uzwojeniu, uszkodzoną wiązkę lub brak sterowania. Pomiar ciągłości pomaga wykryć przerwę elektryczną, lecz nie potwierdza wydajności pompy pod obciążeniem. Wirnik może obracać się ręcznie, a mimo to zatrzymywać podczas pracy lub mieć uszkodzone łopatki.
Po udrożnieniu układu uruchom anulowanie programu i obserwuj, czy woda jest usuwana równym strumieniem. Słaby, przerywany wypływ nadal może świadczyć o zwężeniu węża, ciele obcym przy wirniku albo zużyciu pompy.
Zmywarka pobiera wodę, ale słabo myje
Model ma trzy ramiona natryskowe, dlatego jakość mycia trzeba oceniać na każdym poziomie. Jeżeli brudne pozostają głównie naczynia w jednym koszu, bardziej prawdopodobna jest niedrożność lub nieprawidłowe osadzenie konkretnej natrysznicy niż całkowita awaria pompy myjącej.
Sprawdź kolejno:
- czy ramiona obracają się bez ocierania o wysokie naczynia;
- czy otwory natryskowe nie są zatkane szkłem, pestkami lub kamieniem;
- czy górna natrysznica prawidłowo łączy się z kanałem doprowadzającym wodę po wsunięciu kosza;
- czy filtry są kompletne, czyste i osadzone bez szczelin;
- czy zmywarka rzeczywiście pobiera wodę, a po napełnieniu rozpoczyna intensywny obieg.
Położenie ramion można zaznaczyć przed rozpoczęciem krótkiego cyklu, a następnie sprawdzić po zatrzymaniu programu, czy się zmieniło. Test nie określa ciśnienia wody, ale pomaga ustalić, czy dana natrysznica w ogóle się obraca.
Jeżeli w komorze jest woda, ramiona są drożne, a po fazie napełniania słychać tylko buczenie, trzeba skontrolować pompę myjącą, jej wirnik, połączenia i sterowanie. Nie wymieniaj pompy wyłącznie dlatego, że naczynia są niedomyte — taki efekt powodują także przeładowane kosze, zbyt słaby program, niewłaściwe ułożenie naczyń lub źle zamontowane filtry.
Brak grzania i słabe suszenie
Zimne naczynia, nierozpuszczony detergent, wydłużony cykl i brak suszenia mogą wskazywać na problem z układem grzania, ale nie rozstrzygają, czy uszkodzona jest grzałka, czujnik NTC, przewody czy sterowanie. Kod F8 odnosi się do błędu grzałki, a F6 do czujnika grzałki.
Dla DIV435ABZO STUDIO producent podaje moc elementu grzejnego 1800 W. Z zależności R = U²/P wynika, że sprawny element o tej mocy ma przy napięciu nominalnym 230 V rezystancję rzędu 29 Ω. Jest to wartość orientacyjna dla tego wykonania, a nie uniwersalny parametr każdej grzałki do zmywarki.
Pomiar wykonaj po odłączeniu urządzenia od sieci i wypięciu przewodów grzałki:
- brak ciągłości między zaciskami wskazuje na przerwany element;
- wynik zbliżony do obliczonej wartości potwierdza ciągłość, ale nie wyklucza upływności do obudowy ani problemu występującego dopiero po rozgrzaniu;
- badanie izolacji względem obudowy wymaga właściwego miernika izolacji i przygotowania serwisowego.
Czujnik NTC bada się pomiarem rezystancji po odłączeniu od instalacji. Podczas stopniowego ogrzewania jego rezystancja powinna zmieniać się płynnie, bez przerw i gwałtownych skoków. Sama zmiana nie potwierdza jednak prawidłowej charakterystyki — wartość trzeba porównać z dokumentacją czujnika właściwego dla danego kodu wyrobu.
Pomiar napięcia podczas pracy odbywa się w obwodzie sieciowym i jest przeznaczony wyłącznie dla wykwalifikowanego serwisanta. Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia, narzędzi i zabezpieczeń. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Wycieki i ciągła praca pompy
Woda z przodu urządzenia nie musi oznaczać uszkodzenia dolnej uszczelki drzwi. Podobny objaw powodują:
- zabrudzona lub podwinięta uszczelka;
- pęknięta natrysznica kierująca strumień w stronę drzwi;
- nadmierne pienienie po użyciu niewłaściwego detergentu;
- przechylenie urządzenia lub źle ustawiony front;
- nieszczelność przewodu, misy, pompy albo pojemnika soli.
Jeżeli pompa odpływowa uruchamia się od razu i pracuje mimo pustej komory, sprawdzenia wymaga podstawa zmywarki. Obecność wody może aktywować AntiFlood. Osuszenie podstawy bez znalezienia miejsca wycieku nie jest naprawą — po kolejnym cyklu zabezpieczenie może zadziałać ponownie.
Kod F1 oznacza nadmierny przepływ. W takiej sytuacji odłącz urządzenie, zamknij zawór wody i nie uruchamiaj kolejnych prób do czasu ustalenia przyczyny. Nie przecinaj ani nie naprawiaj prowizorycznie węża AquaStop.
Dostęp do części i bezpieczna wymiana

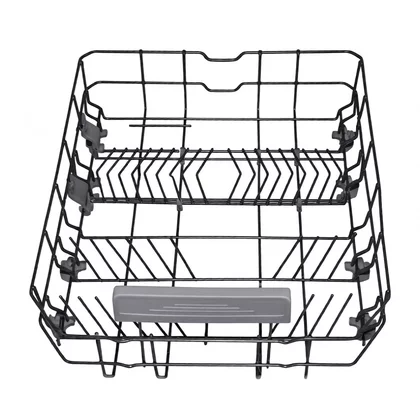

Filtry, ramiona natryskowe, zakrętka pojemnika soli, ograniczniki prowadnic i część elementów koszy są dostępne od strony komory. Przed montażem porównaj sposób zatrzaskiwania, średnicę połączenia i stronę montażu.
Dostęp do zamka, panelu i instalacji drzwi zwykle wymaga podparcia frontu meblowego oraz demontażu elementów drzwi. W tym modelu pracuje mechanizm SlidingDoor, dlatego przed rozłączeniem prowadnic i prętów regulacyjnych zaznacz ich położenie. Niekontrolowane odkręcenie frontu może spowodować jego zsunięcie albo zmianę wyważenia drzwi.
Pompy, czujniki, węże wewnętrzne i elementy grzania znajdują się w dolnej części urządzenia. Zmywarkę trzeba wysunąć z zabudowy po:
- odłączeniu zasilania i zamknięciu zaworu wody;
- usunięciu mocowań do mebli;
- zabezpieczeniu frontu oraz podłogi;
- sprawdzeniu, czy węże i przewód mają luz potrzebny do wysunięcia.

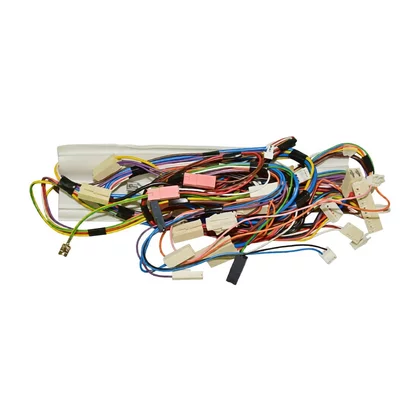

Przed wypięciem złączy wykonaj zdjęcia ich rozmieszczenia. Nie kieruj się wyłącznie kolorami przewodów. Po wymianie uszczelki, pompy, węża lub czujnika przeprowadź kontrolowany cykl i obserwuj połączenia od początku napełniania do odpompowania. Dopiero brak wycieku i prawidłowe zakończenie programu potwierdzają rezultat montażu.
Kody błędów DIV435ABZO STUDIO
| Kod | Znaczenie w instrukcji modelu | Pierwsze sprawdzenie |
| FF | usterka dopływu wody | zawór, przepływ, wąż i filtr wejściowy |
| F5 | usterka układu ciśnieniowego | przewody poziomu wody, czujnik i połączenia serwisowe |
| F3 | ciągły dopływ wody | zamknąć zawór; sprawdzić zawór dopływowy i sterowanie |
| F2 | brak możliwości odpływu | filtry, wąż, syfon, studzienka i pompa odpływowa |
| F8 | błąd grzałki | ciągłość, izolacja, przewody i sterowanie grzaniem |
| F1 | nadmierny przepływ | odłączyć urządzenie, zamknąć wodę i sprawdzić przepełnienie lub wyciek |
| FE | uszkodzenie karty elektronicznej | zasilanie modułu, złącza i wiązki przed decyzją o wymianie |
| F7 | przegrzanie | czujnik temperatury, obieg wody i sterowanie grzałką |
| F6 | uszkodzony czujnik grzałki | NTC, złącze i przewody |
| HI / LO | zbyt wysokie / zbyt niskie napięcie | instalacja zasilająca i pomiar wykonany przez uprawnioną osobę |
Kod opisuje wykryty stan, nie zawsze uszkodzoną część. Przykładowo F2 może zostać wywołany przez zatkany wąż, a nie przez spaloną pompę. FE również nie powinien prowadzić do zakupu modułu przed sprawdzeniem zasilania, złączy, wiązek i śladów zalania.
Jak dobrać właściwą część do Amica DIV435ABZO STUDIO
Na bocznej krawędzi otwartych drzwi znajdź tabliczkę znamionową i odczytaj:
- pełny model lub typ urządzenia;
- kod wyrobu;
- 14-cyfrowy numer fabryczny.
Samo oznaczenie handlowe DIV435ABZO STUDIO może nie wystarczyć, ponieważ części mogą zmieniać się pomiędzy wariantami produkcyjnymi. Dotyczy to zwłaszcza pomp, modułów, czujników, zamków, wiązek, węży AquaStop i elementów mechanizmu drzwi. Podobny wygląd, identyczna liczba styków lub pasująca średnica króćca nie potwierdzają zgodności.
Przy częściach mechanicznych porównaj również wymiary, mocowania i stronę montażu. Przy elementach elektrycznych sprawdź numer katalogowy, parametry i wykonanie złącza. Modułu sterującego nie kupuj bez potwierdzenia, czy jest przeznaczony do właściwego kodu wyrobu oraz czy wymaga konfiguracji.
Jeśli dane na tabliczce nie odpowiadają tej kategorii, wróć do kategorii zmywarek Amica 45 cm z ukrytym panelem i wybierz stronę zgodną z pełnym oznaczeniem urządzenia. Do weryfikacji przygotuj zdjęcie całej tabliczki oraz numer demontowanej części.
FAQ — części do Amica DIV435ABZO STUDIO
Czy kod FF oznacza uszkodzony wąż AquaStop?
Nie. FF informuje o problemie z dopływem wody. Przyczyną może być zamknięty zawór, zagięty wąż, zabrudzone sitko, brak przepływu, niedomknięcie drzwi albo dopiero uszkodzenie zaworu AquaStop lub jego sterowania.
Jak sprawdzić pompę odpływową bez wymiany jej na próbę?
Najpierw usuń wodę, oczyść filtry i sprawdź wirnik oraz całą drogę odpływu. Brak ciągłości uzwojenia potwierdza uszkodzenie elektryczne. Prawidłowa ciągłość nie dowodzi jednak, że pompa wytwarza odpowiedni przepływ pod obciążeniem.
Jaka powinna być rezystancja grzałki w tej zmywarce?
Dla podanej przez producenta mocy 1800 W przy 230 V obliczeniowa rezystancja wynosi około 29 Ω. Wynik jest orientacyjny; poza ciągłością trzeba uwzględnić stan izolacji, przewody, czujnik temperatury i sterowanie.
Dlaczego zmywarka myje tylko na jednym poziomie?
Sprawdź konkretną natrysznicę, jej dysze i połączenie z kanałem wodnym. Przy trzech ramionach blokada jednego z nich może pogorszyć mycie tylko w wybranym koszu. Jeśli nie obraca się żadne ramię, podejrzenie przesuwa się w stronę pompy myjącej lub braku odpowiedniego poziomu wody.
Czy do wymiany dolnej uszczelki drzwi trzeba wyjąć zmywarkę z zabudowy?
Zależy to od sposobu mocowania uszczelki i wymaganego dostępu. Przed demontażem frontu uwzględnij mechanizm SlidingDoor i podparcie płyty meblowej. Nie odkręcaj elementów prowadzących bez zaznaczenia ich ustawienia.
Czy wystarczy podać nazwę DIV435ABZO STUDIO?
Nie przy każdej części. Do pewnego doboru przygotuj pełny model, kod wyrobu i 14-cyfrowy numer fabryczny z tabliczki znamionowej. Jest to szczególnie ważne przy podzespołach elektrycznych i hydraulicznych.
