1001760 - Zmywarka do naczyń ZZS 1606 B Brąz
Części do zmywarki Amica ZZS 1606 B o kodzie wyrobu 1001760 dobieraj po objawie i pełnych danych z tabliczki, nie wyłącznie po wyglądzie. Zanim zamówisz pompę, grzałkę, programator, zamek lub natrysznicę, sprawdź drożność filtrów i węży, swobodę ramion, szczelność oraz ciągłość badanego obwodu. To ogranicza ryzyko wymiany sprawnego podzespołu.
Jak ustalić, która część zmywarki Amica ZZS 1606 B jest uszkodzona?
W zmywarce jeden objaw może mieć kilka przyczyn. Niedomyte naczynia nie oznaczają automatycznie uszkodzenia pompy, a zimna komora po zakończeniu programu nie jest wystarczającym dowodem przepalenia grzałki. Diagnostykę warto prowadzić zgodnie z przebiegiem programu: odpompowanie pozostałej wody, pobranie świeżej wody, uruchomienie obiegu myjącego, podgrzewanie, kolejne płukania i suszenie.
| Objaw | Co najpierw wykluczyć | Podejrzewane części | Jak interpretować wynik |
| Zmywarka nie rozpoczyna programu | zasilanie, zamknięty zawór wody, niedomknięte drzwi | zamek drzwi, wyłącznik, przewód przyłączeniowy, programator | Jeżeli panel działa, lecz urządzenie nie reaguje na zamknięcie drzwi, trzeba sprawdzić zamek i jego połączenia przed wymianą programatora. |
| Nie pobiera wody | zamknięty kran, zagięty wąż, zabrudzone sitko wlotowe | wąż AquaStop, elektrozawór, presostat, zamek, programator | Brak przepływu przy drożnym przyłączu kieruje uwagę na zawór i jego sterowanie. Samo buczenie zaworu nie potwierdza prawidłowego przepływu. |
| Woda pozostaje w komorze | zabrudzony filtr, zatkany syfon lub wąż odpływowy | pompa odpływowa, jej przewody i wirnik | Jeżeli słychać pompę, lecz woda nie odpływa, bardziej prawdopodobna jest niedrożność albo zablokowany wirnik niż brak zasilania pompy. |
| Naczynia są niedomyte | niewłaściwe ułożenie naczyń, zatkane dysze, unieruchomione ramiona | natrysznice, pompa myjąca, grzałka, dozownik | Dobre ciśnienie z jednego ramienia nie potwierdza drożności drugiego. Zimna woda dodatkowo pogarsza usuwanie tłuszczu. |
| Zmywarka nie grzeje lub słabo suszy | program bez intensywnego grzania, brak nabłyszczacza, zbyt wczesna ocena po cyklu | grzałka przepływowa, presostat, czujnik temperatury, przewody, przekaźnik programatora | Sprawna grzałka nie wyklucza przerwy w przewodach, problemu z kontrolą poziomu wody ani uszkodzenia układu sterującego. |
| Pojawia się wyciek | korek pojemnika soli, ułożenie uszczelki drzwi, luźne połączenia węży | uszczelki, zbiornik, przewody wodne, dozownik | Miejsce, w którym widać wodę, nie zawsze jest miejscem nieszczelności — woda może spływać po obudowie. |
| Słychać buczenie lub stuki | naczynie blokujące natrysznicę, ciało obce pod filtrem | pompa odpływowa, pompa myjąca, natrysznica | Buczenie bez obiegu wody może oznaczać zablokowany silnik lub uszkodzony kondensator, ale wymaga sprawdzenia mechanicznego i elektrycznego. |
Zmywarka nie pobiera wody
Najpierw upewnij się, że zawór instalacji jest całkowicie otwarty, a wąż dopływowy nie został przyciśnięty po wsunięciu urządzenia do zabudowy. Po zakręceniu wody można odłączyć wąż od zaworu i oczyścić znajdujące się na wejściu sitko. Osad na filtrze ogranicza przepływ, choć elektrozawór może nadal wydawać słyszalny dźwięk.
Jeżeli przyłącze jest drożne, sprawdź mechanizm zamka drzwi. Programator nie powinien rozpocząć napełniania, gdy styk zamka nie potwierdzi zamknięcia. Uszkodzony zaczep, sprężyna lub przesunięcie drzwi mogą więc dawać podobny objaw jak awaria zaworu.
Cewkę elektrozaworu lub zaworu w wężu AquaStop można skontrolować omomierzem po odłączeniu urządzenia, zamknięciu wody i wypięciu przewodów z części. Przerwa w obwodzie wskazuje na uszkodzenie cewki. Wynik ciągłości nie potwierdza jednak, że zawór otwiera się mechanicznie i zapewnia właściwy przepływ. Pomiar napięcia podczas programu jest pracą pod napięciem sieciowym i powinien być wykonywany wyłącznie przez osobę z odpowiednimi kwalifikacjami.
Gdy woda nie jest odpompowywana
Zacznij od wyjęcia zespołu filtrów z dna komory. Usuń szkło, pestki, kości i inne zanieczyszczenia, ale nie wkładaj dłoni w niewidoczną część kanału pompy. Następnie sprawdź wąż odpływowy oraz króciec syfonu. Jeśli po odłączeniu węża odpływ nadal jest słaby, niedrożność może znajdować się w samym przewodzie albo w kanale między misą i pompą.
Po usunięciu wody można obejrzeć wirnik pompy odpływowej, o ile konstrukcja osłony pozwala na dostęp od strony komory. Powinien być kompletny i wolny od ciał obcych. Pewien skokowy opór wirnika magnetycznego może być cechą konstrukcji, dlatego nie należy na tej podstawie uznawać pompy za zatartą.
Po wymontowaniu i odłączeniu pompy można sprawdzić ciągłość uzwojenia. Brak ciągłości potwierdza przerwę, ale prawidłowy wynik nie wyklucza zablokowania wirnika, uszkodzenia pod obciążeniem ani spadku wydajności. Jeśli pompa pracuje, a woda nadal nie odpływa, przed jej wymianą ponownie sprawdź syfon, przebieg węża i drożność kanałów.
Niedomyte naczynia i nieruchome natrysznice
W modelu ZZS 1606 występują górne i dolne ramię natryskowe. Przed uruchomieniem programu sprawdź ręką, czy oba ramiona obracają się swobodnie i czy nie zahaczają o wysokie talerze, sztućce albo uchwyty naczyń. Po krótkiej pracy można ostrożnie otworzyć drzwi i porównać położenie ramion z pozycją początkową. Zmiana położenia potwierdza obrót, lecz nie pozwala ocenić pełnego ciśnienia wody.
Zdemontowane natrysznice należy przepłukać i udrożnić ich dysze bez rozwiercania otworów. Jeżeli zabrudzenia przemieszczają się wewnątrz ramienia i nie dają się wypłukać, wymiana natrysznicy może być skuteczniejsza niż dalsze czyszczenie. Sprawdź również łącznik i uszczelkę doprowadzającą wodę do górnego ramienia — nieszczelność w tym miejscu obniża ciśnienie na górnym koszu.
Gdy ramiona są drożne, filtr został prawidłowo zamontowany, a obieg wody pozostaje słaby, trzeba skontrolować pompę myjącą. Buczenie bez wyraźnego szumu natrysku może wskazywać na zablokowany wirnik, problem z rozruchem silnika lub uszkodzenie pompy. Sama ciągłość uzwojenia nie potwierdza jej wydajności hydraulicznej.

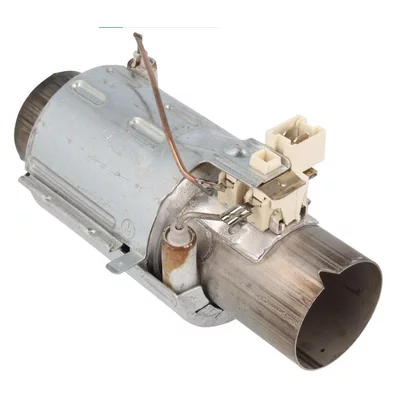

Jak sprawdzić grzałkę przepływową?
Dla rodziny ZZS 1606 dokumentacja podaje element grzejny o mocy 2,05 kW przy napięciu 230 V. Z zależności R = U²/P wynika rezystancja nominalna około 25,8 Ω. Pomiar zimnej, odłączonej grzałki powinien więc dawać wynik w pobliżu 26 Ω, z uwzględnieniem tolerancji elementu, temperatury, przewodów pomiarowych i dokładności miernika.
Przed pomiarem odłącz zmywarkę od sieci, zamknij wodę, uzyskaj dostęp do grzałki i zdejmij z niej oba konektory. Pomiar wykonywany przez instalację może zostać zafałszowany przez inne elementy obwodu. Wynik OL, nieskończoność lub brak ciągłości oznacza przerwany element grzejny. Bardzo niska rezystancja również wymaga sprawdzenia, czy mierzona jest sama grzałka, a nie równoległa część układu.
Sprawdź również przejście między każdym zaciskiem grzałki a jej metalową obudową. Wskazanie niskiej rezystancji oznacza uszkodzenie izolacji. Brak wskazania na zwykłym multimetrze nie daje jednak pełnej pewności, że grzałka nie ma upływu ujawniającego się po nagrzaniu. Wiarygodny test izolacji wykonuje się odpowiednim miernikiem rezystancji izolacji.
Jeśli rezystancja grzałki jest prawidłowa, przyczyną braku grzania może być niedrożna komora ciśnieniowa, presostat, czujnik temperatury, przerwany przewód albo przekaźnik programatora. Rurkę presostatu trzeba sprawdzić pod kątem osadu i załamań. Styki presostatu można badać omomierzem zgodnie ze schematem konkretnej części, ale nie wolno mocno przedmuchiwać czujnika ani zakładać uniwersalnego układu pinów.
Pomiary napięcia na grzałce, przekaźniku i przewodach podczas pracy wymagają kwalifikacji, zabezpieczenia stanowiska oraz narzędzi przeznaczonych do pracy przy napięciu sieciowym. Nie są przeznaczone dla osoby bez przygotowania.
Wycieki, uszczelki i elementy drzwi
Wodę widoczną przy froncie zmywarki należy najpierw odróżnić od wody spływającej z mokrych drzwi po ich otwarciu. Sprawdź, czy uszczelka obwodowa nie jest wysunięta, przecięta lub pokryta osadem. Oczyść rowek montażowy i powierzchnię styku, ale nie rozciągaj uszczelki podczas zakładania.
Wyciek spod urządzenia może pochodzić z przewodów, grzałki przepływowej, pompy, misy, zbiornika soli albo dozownika zamontowanego w drzwiach. Przed wymianą części osusz podstawę i obserwuj, z którego miejsca pojawia się pierwsza kropla. Uruchamianie zmywarki z odsłoniętymi elementami elektrycznymi jest czynnością serwisową.
Jeżeli drzwi gwałtownie opadają, sprawdź obie strony mechanizmu równoważącego: sprężyny, linki, zaczepy i prowadzenie elementów. Wymiana tylko jednej zużytej części może pozostawić nierównomierne obciążenie. Po montażu drzwi powinny poruszać się płynnie i pozostawać w przewidzianym położeniu bez skręcania zawiasów.
Dostęp do podzespołów i wymiana
Filtry, korek zbiornika soli, kosze i natrysznice są dostępne od strony komory. Dozownik detergentów, zamek i elementy panelu znajdują się w zespole drzwi. Przed rozdzieleniem poszycia drzwi zabezpiecz front meblowy, podtrzymaj panel i oznacz złącza, aby nie pomylić ich podczas składania.
Pompa, grzałka, presostat oraz dolne przewody hydrauliczne wymagają zwykle wyjęcia zmywarki z zabudowy i dostępu od boku lub podstawy, zależnie od wersji wykonania. Najpierw odłącz zasilanie, zamknij zawór, odłącz przyłącza i usuń wodę z komory. Nie przechylaj urządzenia z wodą w układzie — może ona dostać się do złączy, przepływomierza lub elektroniki i wywołać dodatkową usterkę.
Przed zdjęciem przewodów z grzałki, pompy lub zbiornika wykonaj zdjęcia ich przebiegu. Obejmy trzeba założyć w pierwotnych strefach uszczelnienia, a węże nie mogą być skręcone ani naprężone. Po naprawie wykonaj kontrolowany cykl i sprawdź szczelność podczas poboru, mycia, grzania oraz odpompowania.
Programator wymieniaj dopiero po sprawdzeniu elementów wykonawczych
Brak reakcji panelu, zatrzymywanie programu lub brak sterowania grzałką mogą wynikać z uszkodzenia programatora, ale podobne objawy powodują również wadliwy wyłącznik, zamek, przewód, presostat albo zwarcie jednego z podzespołów. Przed zakupem modułu sprawdź zasilanie, wiązki, złącza i parametry odbiorników.
Oględziny płytki mogą ujawnić nadpalenie złącza, pęknięty lut lub uszkodzony przekaźnik, lecz brak widocznych śladów nie potwierdza sprawności elektroniki. Naprawa programatora wymaga umiejętności diagnozowania obwodów zasilanych napięciem sieciowym. Nie należy mostkować przekaźników, blokad drzwi ani zabezpieczeń kontrolujących poziom wody.
Jak dobrać część do kodu 1001760?
Dla tej kategorii podstawą identyfikacji są:
- pełny model Amica ZZS 1606 B,
- kod wyrobu 1001760,
- 14-cyfrowy numer fabryczny z tabliczki znamionowej.
Tabliczka w zmywarce znajduje się na bocznej krawędzi drzwi i jest widoczna po ich otwarciu. Numer fabryczny może rozstrzygać o wariancie produkcyjnym, dlatego samo oznaczenie ZZS 1606 albo podobny wygląd części nie wystarczają do potwierdzenia zgodności.
Przy grzałce porównaj moc, średnice przyłączy, położenie króćców i złączy. Dla pompy liczą się konstrukcja korpusu, mocowanie, kierunek przyłączy i parametry elektryczne. W dozowniku oraz zamku znaczenie mają rozstaw mocowań, geometria zaczepu i układ złącza. Programator musi być przeznaczony do właściwego wykonania urządzenia; podobna obudowa lub pokrętło nie potwierdzają zgodności układu sterowania.
Jeżeli tabliczka wskazuje inny kod wyrobu niż 1001760, nie dobieraj części z tej strony. Wróć do kategorii zmywarek Amica z panelem ukrytym i odszukaj właściwy wariant. W razie wątpliwości przygotuj czytelne zdjęcie całej tabliczki oraz oznaczenia wymontowanej części.
FAQ – części do Amica ZZS 1606 B
Czy niedomyte naczynia oznaczają uszkodzenie pompy myjącej?
Nie. Najpierw sprawdź ułożenie naczyń, drożność filtrów i dysz, swobodę obu ramion oraz temperaturę wody. Pompę podejrzewa się mocniej, gdy jest słaby natrysk, słychać tylko buczenie albo silnik nie uruchamia obiegu mimo prawidłowego poziomu wody.
Jaka powinna być rezystancja grzałki w ZZS 1606?
Dla elementu 2,05 kW zasilanego napięciem 230 V wartość obliczeniowa wynosi około 25,8 Ω. Pomiar należy wykonać na zimnej grzałce po odłączeniu obu przewodów. Wynik potwierdza ciągłość elementu, ale nie sprawność presostatu, czujnika, przewodów ani programatora.
Dlaczego zmywarka buczy, ale nie myje?
Jeśli urządzenie pobrało wodę, buczenie może pochodzić z pompy myjącej, która nie rusza z powodu blokady, problemu z silnikiem lub układem rozruchowym. Najpierw trzeba wykluczyć ciało obce i sprawdzić, czy napięcie faktycznie dociera do pompy. Pomiar pod napięciem należy do czynności serwisowych.
Czy stojąca na dnie woda zawsze oznacza uszkodzoną pompę odpływową?
Nie. Podobny objaw powodują zapchane filtry, zablokowany wirnik, zagięty wąż oraz niedrożny syfon. Gdy pompa jest słyszalna, zacznij od kontroli całej drogi odpływu. Brak ciągłości uzwojenia potwierdza uszkodzenie elektryczne pompy.
Czy można dobrać programator tylko po nazwie ZZS 1606?
Nie należy. Potrzebny jest pełny model, kod wyrobu 1001760 i 14-cyfrowy numer fabryczny. Różne wykonania mogą mieć podobne panele i złącza, ale odmienną konfigurację programu lub obwodów.
Co sprawdzić przed zamówieniem uszczelki drzwi?
Ustal, czy przeciek pochodzi z uszczelki obwodowej, dolnej części drzwi, dozownika czy przewodu znajdującego się wyżej. Porównaj profil, długość, zakończenia i sposób osadzenia uszczelki. Nie dobieraj jej wyłącznie na podstawie koloru i przybliżonych wymiarów.
