1100109 - ZIM 628E (ZIM 628E) Amica
Części do zmywarki Amica ZIM 628E o kodzie wyrobu 1100109 obejmują elementy układu myjącego, odpływu, drzwi, dozowania i zabezpieczenia przed zalaniem. Przed zakupem ustal przyczynę objawu, a następnie porównaj model, kod wyrobu oraz 14-cyfrowy numer fabryczny z tabliczki znamionowej — podobny wygląd części nie potwierdza zgodności.
Części do zmywarki Amica ZIM 628E 1100109 a rodzaj usterki
Zmywarka ZIM 628E jest urządzeniem do pełnej zabudowy o szerokości 60 cm. W układzie myjącym zastosowano trzy ramiona natryskowe, a wyposażenie obejmuje między innymi zabezpieczenie AquaStop, czujnik mętności i dozownik detergentu. Usterka jednego z tych układów może jednak dawać podobne objawy jak zatkany filtr, niewłaściwe ułożenie naczyń albo problem z instalacją wodną. Z tego powodu część należy wybierać dopiero po podstawowej diagnostyce.
| Objaw | Co sprawdzić najpierw | Możliwe części wymagające dalszej kontroli |
| Woda pozostaje w komorze | Filtry, komorę pompy, wąż odpływowy i syfon | Pompa odpływowa, jej przewody lub element sterujący |
| Naczynia są zimne i mokre, a program się wydłuża | Czy woda rzeczywiście nie jest podgrzewana na programie z fazą grzania | Grzałka, wyłącznik ciśnieniowy grzania, czujnik temperatury, obieg wody, przewody lub moduł |
| Zmywarka pobiera wodę, ale nie rozpoczyna intensywnego mycia | Swobodę ramion, filtry i odgłos pompy myjącej | Pompa myjąca, kondensator silnika — jeśli występuje — albo zawór rozdzielający wodę |
| Nie domywa jednego kosza | Ułożenie naczyń, otwory i mocowanie właściwego ramienia | Ramię natryskowe, kanał doprowadzający wodę lub zawór rozdzielający |
| Program nie startuje po zamknięciu drzwi | Położenie frontu meblowego, hak zamka i prawidłowe domknięcie | Blokada drzwi, zapięcie, przewody lub sterowanie |
| Pompa odpływowa pracuje bez przerwy | Czy w podstawie zmywarki znajduje się woda | Pływak przeciwzalaniowy, mikroprzełącznik lub nieszczelny podzespół |
Zmywarka nie wypompowuje wody

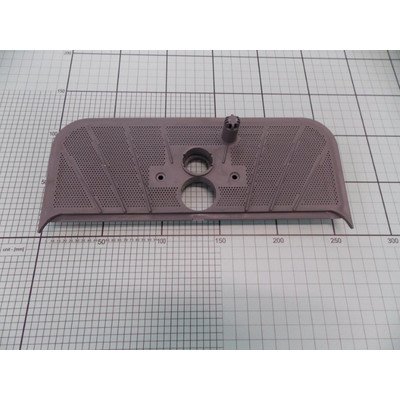

Najpierw wyjmij dolny kosz i zestaw filtrów. Usuń wodę z komory, sprawdź, czy pod filtrem nie ma szkła, kości lub fragmentu tworzywa blokującego wirnik pompy. Filtry należy umyć i zamontować w prawidłowym położeniu — uruchamianie zmywarki bez nich może doprowadzić do ponownego zablokowania pompy.
Następnie sprawdź wąż odpływowy oraz króciec syfonu. Jeżeli pompa pracuje, ale woda nie ubywa, bardziej prawdopodobna jest blokada hydrauliczna, uszkodzenie wirnika albo zagięcie węża niż przerwa w uzwojeniu. Brak jakiegokolwiek odgłosu pompy może natomiast wynikać z jej uszkodzenia, przerwy w przewodach lub braku sterowania.
Po odłączeniu pompy od instalacji elektrycznej można sprawdzić ciągłość jej uzwojenia. Wynik oznaczający przerwę potwierdza uszkodzenie elektryczne. Prawidłowa ciągłość nie dowodzi jednak, że wirnik obraca się pod obciążeniem ani że pompa wytwarza odpowiedni przepływ. Nie należy podłączać wymontowanej pompy bezpośrednio do sieci bez właściwego stanowiska i kwalifikacji.
Brak grzania i wydłużony program
Jeżeli po zakończeniu programu naczynia są zimne, mokre, a czas cyklu wyraźnie się wydłuża, zmywarka mogła nie osiągnąć wymaganej temperatury. Nie oznacza to automatycznie uszkodzenia grzałki. Grzanie może zostać zablokowane również przez niesprawny wyłącznik ciśnieniowy, niewłaściwy przepływ wody, czujnik temperatury, uszkodzone połączenie albo sterowanie.

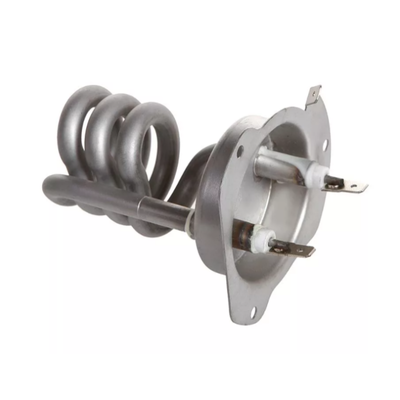

Producent podaje dla tego urządzenia element grzejny o mocy 1800 W. Dla napięcia 230 V odpowiada temu teoretycznie około 29 Ω. Pomiar wykonuje się po odłączeniu zasilania, wypięciu przewodów z grzałki i upewnieniu się, że nie jest ona mierzona przez pozostałą część obwodu. Brak ciągłości wskazuje na przerwę. Wynik zbliżony do obliczonego potwierdza jedynie ciągłość elementu — nie wyklucza przebicia izolacji, zaniku zasilania podczas programu ani problemu z warunkiem załączenia grzania.
Rezystancję izolacji grzałki względem jej metalowej obudowy ocenia się odpowiednim miernikiem izolacji. Zwykły multimetr może nie wykazać upływu pojawiającego się dopiero przy wyższym napięciu lub po rozgrzaniu.

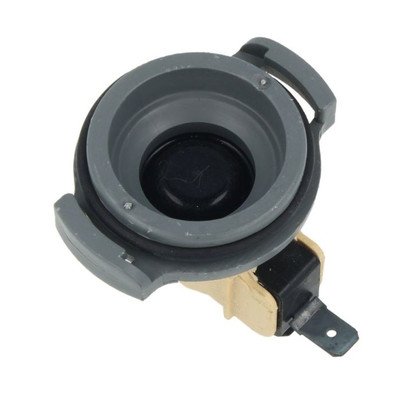

Czujnik temperatury typu NTC bada się po odłączeniu od instalacji. Jego rezystancja powinna zmieniać się płynnie podczas kontrolowanego ogrzewania. Sama zmiana wartości nie potwierdza zgodności charakterystyki z wymaganiami sterownika, dlatego wynik należy porównać z dokumentacją konkretnej wersji czujnika. Wyłącznika ciśnieniowego grzania nie wolno trwale mostkować — jest elementem zabezpieczającym przed uruchomieniem grzałki bez właściwego obiegu wody.
Pomiary napięcia podczas pracy, badanie obwodu grzałki pod obciążeniem i ingerencja w moduł są przeznaczone dla wykwalifikowanego technika. Wymagają zabezpieczenia urządzenia wysuniętego z zabudowy, ochrony przed wodą oraz odpowiednich przyrządów pomiarowych.
Słabe mycie lub brak obrotu ramion
Jeżeli niedomyte są naczynia tylko w jednym koszu, rozpocznij od ramienia przypisanego do tej strefy. Sprawdź otwory natryskowe, pęknięcia na łączeniu połówek ramienia, mocowanie oraz kanał zasilający. Przed programem ustaw ramię w zapamiętanym położeniu, a po krótkiej fazie mycia sprawdź, czy zmieniło pozycję. Test wskazuje, czy wystąpił ruch, ale nie mierzy ciśnienia ani równomierności strumieni.
Gdy nie obraca się żadne ramię, a po pobraniu wody słychać tylko buczenie, trzeba odróżnić zablokowaną pompę myjącą od problemu z jej rozruchem. Jeśli przy silniku znajduje się kondensator, jego pojemność mierzy się po odłączeniu i bezpiecznym rozładowaniu. Zamiennik musi mieć pojemność zgodną z oznaczeniem fabrycznym, właściwy typ pracy i napięcie znamionowe nie niższe od oryginalnego. Zastosowanie kondensatora o przypadkowo większej pojemności może przeciążyć silnik.
Pompa, która ma ciągłość uzwojenia i uruchamia się, nadal może być mechanicznie zużyta. Luzy, zacieranie wirnika, ślady wycieku lub brak odpowiedniego ciśnienia uzasadniają sprawdzenie całego zespołu. Przed zakupem pompy warto wykluczyć zatkane filtry, ramiona i kanały oraz awarię zaworu rozdzielającego wodę.
Drzwi, dozownik i elementy wyposażenia
Brak startu mimo działającego panelu może być związany z niedomknięciem drzwi. W zmywarce do zabudowy sprawdź również, czy front meblowy nie opiera się o cokół i nie odciąga drzwi. Obejrzyj hak zamka, zapięcie oraz mocowanie blokady. Sam dźwięk zatrzaśnięcia nie potwierdza przełączenia styków blokady.

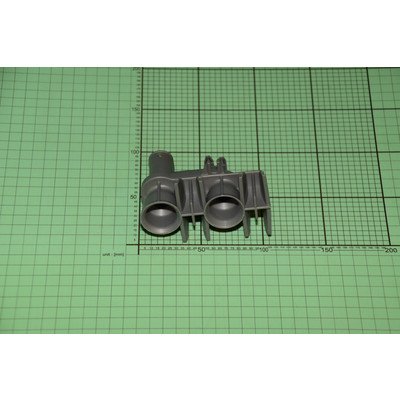

Do blokady, przycisków i przewodów panelu uzyskuje się zwykle dostęp po zabezpieczeniu frontu meblowego i zdjęciu odpowiedniej części poszycia drzwi. Dozownik jest mocowany w wewnętrznej części drzwi; przed jego demontażem trzeba oznaczyć przewody i sprawdzić stan uszczelnienia. Nie należy dokręcać plastikowych zaczepów z nadmierną siłą ani zalewać zamka środkiem czyszczącym.
Prowadnice, blokady koszy, półki i ramiona natryskowe dobiera się również według strony montażu. Lewa i prawa prowadnica mogą wyglądać podobnie, lecz mieć inne zaczepy lub kierunek pracy. Przy wymianie filtra trzeba porównać cały zestaw, wysokość, średnice i sposób ryglowania, a nie tylko kształt widoczny na zdjęciu.
Dostęp do podzespołów znajdujących się pod komorą
Pompy, grzałka, czujniki i zabezpieczenie przeciwzalaniowe znajdują się w dolnej części urządzenia. Dostęp wymaga zwykle wysunięcia zmywarki z zabudowy, odłączenia przyłączy i zdjęcia elementu podstawy lub osłony właściwej dla tej konstrukcji. Przed wysunięciem należy zabezpieczyć front meblowy, odkręcić mocowania do szafki i sprawdzić, czy węże oraz przewód zasilający mają wystarczający luz.
Przed demontażem odłącz urządzenie od zasilania, zamknij dopływ wody i usuń wodę z komory oraz węży. Nie kładź zmywarki na przypadkowym boku, ponieważ pozostała woda może dostać się do instalacji elektrycznej. Przewody i węże warto oznaczyć przed odłączeniem, a po montażu przeprowadzić kontrolę szczelności przy obserwowanym cyklu testowym.
Jak prawidłowo dobrać część do Amica ZIM 628E
Kod wyrobu tej kategorii to 1100109, ale przed zamówieniem należy odczytać z tabliczki znamionowej trzy dane:
- pełny model ZIM 628E,
- kod wyrobu 1100109,
- pełny 14-cyfrowy numer fabryczny.
Tabliczka jest zazwyczaj dostępna po otwarciu drzwi, na krawędzi komory lub drzwi. Numer fabryczny może identyfikować serię produkcyjną, w której zmieniono wykonanie podzespołu bez zmiany skróconej nazwy handlowej. Dlatego identyczne złącze, wygląd pompy albo napis „do ZIM 628E” nie wystarczają do potwierdzenia zgodności.
Przy podzespołach elektrycznych porównaj również oznaczenie producenta części, moc, napięcie, liczbę styków i sposób mocowania. Przy elementach hydraulicznych sprawdź średnice króćców, uszczelnienia i ustawienie przyłączy. Moduł sterujący może wymagać właściwej wersji oprogramowania lub konfiguracji; nie należy zakładać, że każdy wizualnie zgodny moduł będzie gotowy do pracy po podłączeniu.
Jeżeli dane na tabliczce różnią się od oznaczenia tej strony, przejdź do kategorii zmywarek Amica z ukrytym panelem i wyszukaj właściwy kod wyrobu. W razie nieczytelnego oznaczenia wykonaj zdjęcie całej tabliczki, bez obcinania numeru fabrycznego.
FAQ – części i naprawa Amica ZIM 628E
Czy zimne naczynia oznaczają uszkodzoną grzałkę?
Nie. Przyczyną może być przerwana grzałka, ale także czujnik temperatury, wyłącznik ciśnieniowy, niewystarczający obieg wody, przewody lub sterowanie. Pomiar rezystancji grzałki jest pierwszym testem, a nie pełnym potwierdzeniem sprawności układu grzania.
Dlaczego program trwa znacznie dłużej niż wcześniej?
Sterownik może oczekiwać na osiągnięcie wymaganej temperatury albo prawidłowego poziomu i przepływu wody. Należy sprawdzić, czy zmywarka grzeje, pobiera odpowiednią ilość wody, zapewnia obieg oraz czy filtry i ramiona są drożne.
Czy sprawna elektrycznie pompa może nadal nie działać prawidłowo?
Tak. Ciągłość uzwojenia nie wyklucza zablokowanego lub zużytego wirnika, problemu z rozruchem, wycieku ani zbyt małego ciśnienia. Pompa odpływowa może buczeć bez wypompowywania, a pompa myjąca obracać się bez wytworzenia skutecznego strumienia.
Czy można kupić część wyłącznie na podstawie modelu ZIM 628E?
Nie daje to pełnej pewności. Dla urządzeń Amica należy porównać model, kod wyrobu 1100109 oraz 14-cyfrowy numer fabryczny. W przypadku pomp, grzałek, modułów i czujników warto dodatkowo sprawdzić oznaczenia wymontowanej części.
Czy po wymianie pompy lub uszczelki można od razu wsunąć zmywarkę do zabudowy?
Najpierw trzeba wykonać obserwowany cykl testowy i skontrolować wszystkie rozłączane króćce, obejmy oraz podstawę urządzenia. Dopiero brak wycieku podczas pobierania, mycia i odpompowywania pozwala bezpiecznie zamocować zmywarkę w szafce.
