1100430 - DIMAE561433BL3INZT1BG1 (DIM637ANBTLKD) A
Części do zmywarki Amica DIM637ANBTLKD o kodzie wyrobu 1100430 obejmują elementy układu mycia, odpływu, drzwi, zabezpieczeń i wyposażenia komory. Przed zakupem ustal przyczynę objawu, a zgodność części potwierdź na podstawie modelu, kodu wyrobu i 14-cyfrowego numeru fabrycznego z tabliczki znamionowej.
Części do zmywarki Amica DIM637ANBTLKD – od objawu do właściwego podzespołu

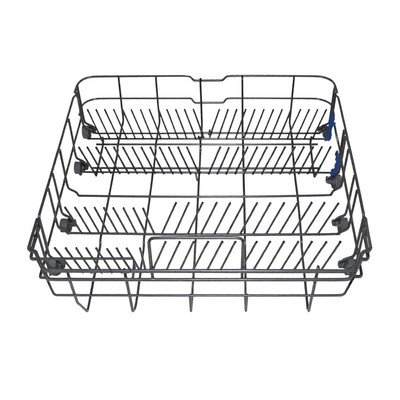

Zmywarka DIM637ANBTLKD, oznaczona również jako DIMAE561433BL3INZT1BG1 i kodem wyrobu 1100430, jest urządzeniem do zabudowy. Występują w niej części łatwo dostępne od strony komory, takie jak filtry, ramiona natryskowe, kosze i elementy pojemnika na sól, oraz podzespoły wymagające wysunięcia urządzenia z zabudowy: pompy, węże, zabezpieczenie przelewowe, grzałka, czujniki i elektronika.
Sam objaw nie wskazuje jeszcze części do wymiany. Przykładowo woda pozostająca na dnie może oznaczać niedrożność filtra, zagięty wąż, zatkany syfon albo problem z pompą. Podobnie brak suszenia nie przesądza o uszkodzeniu grzałki — przyczyną może być także czujnik temperatury, sterowanie grzaniem lub nieprawidłowy przebieg programu.
Jak rozpoznać obszar usterki
| Objaw | Co sprawdzić najpierw | Możliwe części do dalszej diagnostyki | Jak interpretować wynik |
| Woda pozostaje na dnie | Filtr, komorę pompy, odpływ i ułożenie węża | Pompa odpływowa, wąż odpływowy, czujnik poziomu lub zabezpieczenie przelewowe | Drożny odpływ i słyszalna praca pompy nie potwierdzają jeszcze prawidłowego przepływu — wirnik może być uszkodzony albo pompa może pracować zbyt słabo |
| Zmywarka pobiera wodę, ale nie myje | Swobodny obrót ramion, drożność dysz i prawidłowe ułożenie naczyń | Pompa myjąca, jej zasilanie, przewody i układ przełączania obiegu | Buczenie bez wyraźnego szumu natrysku może wskazywać na blokadę lub problem z rozruchem pompy, ale wymaga sprawdzenia mechanicznego i elektrycznego |
| Naczynia są zimne, mokre i niedomyte | Czy wybrany program obejmuje podgrzewanie i suszenie | Grzałka, czujnik temperatury, czujnik ciśnienia, wiązka lub moduł | Brak ciągłości grzałki potwierdza przerwę. Prawidłowa rezystancja nie wyklucza przebicia izolacji ani braku sterowania grzaniem |
| Zmywarka nie pobiera wody | Zawór instalacji, sitko dopływu, zagięcie węża i zamknięcie drzwi | Wąż z AquaStop, elektrozawór, blokada drzwi, czujnik poziomu | Brak poboru nie oznacza automatycznie uszkodzenia AquaStopu — sterownik może nie zezwalać na napełnianie po wykryciu wycieku |
| Wyciek przy drzwiach | Ułożenie zmywarki, stan uszczelek, ramion i nadmierne pienienie | Uszczelka obwodowa, dolna uszczelka drzwi, zawiasy lub linki | Woda przy przedniej krawędzi nie zawsze pochodzi z uszczelki; uszkodzone ramię może kierować silny strumień bezpośrednio na drzwi |
| Drzwi opadają lub ciężko się zamykają | Mocowanie frontu meblowego i przeszkody przy zawiasach | Linki naciągu, zawiasy, sprężyny i mocowanie zamka | Nierówna praca stron sugeruje uszkodzenie linki lub zawiasu; regulacja nie naprawi pękniętego elementu |
Gdy zmywarka nie odprowadza wody
Najpierw przerwij program, odłącz zasilanie i usuń wodę z komory. Wyjmij zespół filtrów i sprawdź, czy pod nim nie ma szkła, pestki, wykałaczki lub fragmentu etykiety. Twardy przedmiot może blokować wirnik pompy odpływowej, nawet gdy filtr wygląda na czysty.
Następnie skontroluj:
- Wąż odpływowy – czy nie został zgnieciony po wsunięciu zmywarki do zabudowy.
- Syfon zlewozmywaka – zatkany króciec może uniemożliwiać odpływ mimo sprawnej pompy.
- Wirnik pompy – powinien być wolny od ciał obcych; niewielki skokowy opór może wynikać z konstrukcji silnika magnetycznego.
- Przewody i złącze pompy – nadtopienie, korozja albo luźny konektor mogą powodować pracę przerywaną.
Po odłączeniu pompy od instalacji elektrycznej można sprawdzić ciągłość jej uzwojenia. Wynik wskazujący przerwę potwierdza uszkodzenie elektryczne, lecz sama ciągłość nie dowodzi, że pompa rozwija właściwy moment i wydajność pod obciążeniem. Jeżeli silnik pracuje, ale woda nie odpływa, trzeba ponownie sprawdzić wirnik, przewody hydrauliczne i odpływ, zamiast od razu wymieniać moduł.
Brak grzania i słabe suszenie
W tym modelu dostępne są programy wykorzystujące różne temperatury, między innymi program 90-minutowy z myciem w 65°C. Do wstępnej oceny grzania wybierz program obejmujący podgrzewanie, a nie krótki cykl przeznaczony do lekko zabrudzonych naczyń. Chłodne naczynia po cyklu, nierozpuszczony tłuszcz, mokre wnętrze i wydłużanie programu uzasadniają kontrolę układu grzejnego, ale nie rozstrzygają, która część jest uszkodzona.
Po odłączeniu urządzenia i przewodów badanego elementu technik może wykonać:
- pomiar rezystancji grzałki – przerwa oznacza uszkodzony element; wartość należy oceniać w odniesieniu do mocy i dokumentacji zastosowanej grzałki;
- pomiar rezystancji izolacji między obwodem grzejnym a obudową – wykonuje się go odpowiednim miernikiem izolacji, ponieważ zwykły multimetr może nie wykazać przebicia ujawniającego się podczas pracy;
- kontrolę czujnika NTC – jego rezystancja powinna zmieniać się płynnie wraz z temperaturą, lecz potwierdzenie dokładności wymaga charakterystyki właściwej dla danego czujnika;
- kontrolę wiązki i złączy – szczególnie w miejscach zgięcia, przy pompie, grzałce i module;
- sprawdzenie sterowania grzałką – dopiero po potwierdzeniu grzałki, czujnika, warunków napełnienia i ciągłości przewodów.
Pomiar napięcia podczas pracy odbywa się przy napięciu sieciowym i jest przeznaczony wyłącznie dla osoby z odpowiednimi kwalifikacjami, wyposażonej w bezpieczne przyrządy oraz dokumentację urządzenia. Opisane czynności serwisowe wymagają uprawnień, doświadczenia i właściwych narzędzi; nie są przeznaczone dla osoby bez przygotowania.
Problemy z myciem mimo prawidłowego poboru i odpływu
Jeżeli program przebiega, lecz naczynia pozostają brudne, zacznij od elementów dostępnych bez rozbierania zabudowy:
- oczyść filtr cylindryczny i filtr płaski;
- wyjmij ramiona natryskowe i udrożnij otwory bez ich rozwiercania;
- sprawdź, czy ramię nie jest pęknięte na łączeniu i czy obraca się bez kontaktu z naczyniami;
- upewnij się, że prowadnice i blokady koszy utrzymują kosze we właściwej pozycji;

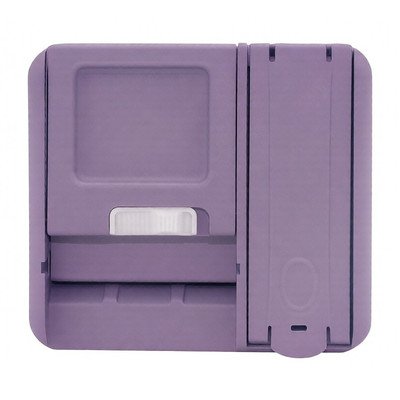

- sprawdź, czy pokrywa dozownika może się swobodnie otworzyć i nie jest blokowana przez naczynie.
Jeśli po uruchomieniu słychać pobór wody, a następnie tylko buczenie bez charakterystycznego szumu natrysku, podejrzenie pada na pompę myjącą lub jej sterowanie. Ręczne sprawdzenie ruchu wirnika i pomiar uzwojenia pomagają wykryć blokadę albo przerwę, ale nie potwierdzają pracy pompy pod obciążeniem. Przed zakupem zespołu pompy warto również sprawdzić złącza, wiązkę oraz obecność ciała obcego w części hydraulicznej.
Wyciek i ciągła praca pompy odpływowej
Pompa pracująca od razu po włączeniu, przy jednoczesnym braku poboru wody, może oznaczać obecność wody w podstawie zmywarki i zadziałanie zabezpieczenia przeciwzalaniowego. Nie należy wtedy mostkować wyłącznika przelewowego. Trzeba odłączyć urządzenie, zamknąć zawór wody i ustalić miejsce wycieku.
Sprawdzenia wymagają przede wszystkim połączenia węży, zaciski, korpusy pomp, uszczelnienie pojemnika na sól oraz uszczelki drzwi. Samo osuszenie podstawy może chwilowo usunąć objaw, ale nie naprawia źródła nieszczelności. Po wymianie części należy przeprowadzić kontrolowany test szczelności z dostępem do obserwacji dolnej części urządzenia.
Dostęp i wymiana części

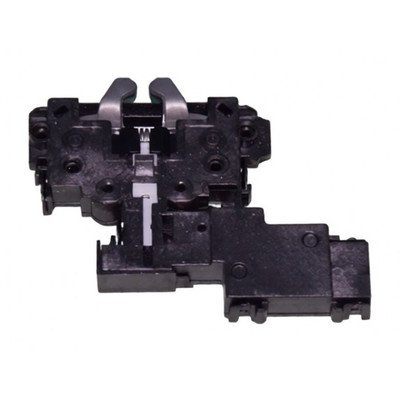

Filtry, nakrętka pojemnika na sól, elementy koszy i część ramion natryskowych są dostępne od strony komory. Do prowadnic, zawiasów, linek i blokady drzwi dostęp uzyskuje się po odpowiednim odciążeniu drzwi oraz demontażu elementów frontu lub poszycia. Przed zdjęciem frontu meblowego trzeba go podeprzeć — jego ciężar wpływa na mechanizm równoważący drzwi.
Pompy, węże wewnętrzne, grzałka i zabezpieczenie przelewowe znajdują się w dolnej strefie urządzenia. Sposób zdjęcia podstawy i ułożenie przewodów zależą od wykonania zespołu, dlatego przed demontażem warto fotografować złącza, prowadzenie węży i mocowania. Nie opieraj zmywarki na elementach hydraulicznych ani nie ciągnij za przewody. Po montażu sprawdź szczelność, odpływ, natrysk i grzanie w pełnym cyklu.
Jak dobrać część do kodu 1100430
Podstawą doboru jest pełna identyfikacja urządzenia:
- model DIM637ANBTLKD;
- oznaczenie wykonania DIMAE561433BL3INZT1BG1;
- kod wyrobu 1100430;
- 14-cyfrowy numer fabryczny.
Tabliczka znamionowa zmywarki Amica znajduje się na bocznej krawędzi drzwi i jest widoczna po ich otwarciu. Nie dobieraj części wyłącznie ze zdjęcia lub skróconej nazwy DIM637. Podobnie wyglądające warianty mogą mieć inne wtyki, długości węży i linek, mocowania, uszczelnienia lub wersje elektroniki.
Przy częściach mechanicznych porównaj stronę montażu, długość, kształt zaczepów i wymiary. Przy pompach, grzałkach, zaworach i modułach wymagane jest potwierdzenie zgodności katalogowej oraz parametrów elektrycznych. Moduł może ponadto występować jako skonfigurowany albo wymagający przygotowania do konkretnego wykonania urządzenia — nie należy zakładać tego bez sprawdzenia numeru części.
Jeżeli oznaczenia z tabliczki są nieczytelne, zrób zdjęcie całej etykiety oraz starej części z widocznym numerem. Inne modele z ukrytym panelem można znaleźć w kategorii zmywarek Amica 60 cm z panelem ukrytym, jednak części z sąsiedniego modelu nie należy uznawać za zgodne bez potwierdzenia katalogowego.
FAQ – części i naprawa Amica DIM637ANBTLKD
Czy woda na dnie oznacza uszkodzoną pompę odpływową?
Nie. Najpierw trzeba wykluczyć zabrudzony filtr, ciało obce przy wirniku, zagięty wąż, zatkany syfon oraz niewłaściwe ułożenie odpływu. Pompę podejrzewa się mocniej, gdy droga odpływu jest drożna, a pompa nie uruchamia się, tylko buczy albo pracuje bez przepływu.
Czy prawidłowa rezystancja grzałki potwierdza jej sprawność?
Potwierdza jedynie, że obwód grzejny nie ma przerwy i ma określoną rezystancję. Nie wyklucza przebicia izolacji ujawniającego się po rozgrzaniu, uszkodzenia czujnika, braku warunków do załączenia grzania ani problemu ze sterowaniem.
Dlaczego zmywarka nie pobiera wody, choć wąż AquaStop jest nowy?
Przyczyną może być zamknięty lub niedrożny dopływ, blokada drzwi, uszkodzona wiązka, zadziałanie zabezpieczenia przeciwzalaniowego albo brak sygnału sterującego. Wymiana węża bez ustalenia, czy otrzymuje on prawidłowe sterowanie, może nie rozwiązać problemu.
Czy można wymienić linkę drzwi tylko po jednej stronie?
Można wymienić uszkodzony element, ale przed zamówieniem należy sprawdzić również drugą linkę, zawiasy i sprężyny. Różne naprężenie stron może powodować przekoszenie drzwi. Część musi odpowiadać właściwej stronie i długości przewidzianej dla kodu wyrobu 1100430.
Jakie dane są potrzebne do potwierdzenia zgodności części?
Należy podać model DIM637ANBTLKD, kod wyrobu 1100430 i pełny 14-cyfrowy numer fabryczny. Przydatne jest także zdjęcie tabliczki oraz numer odczytany ze starego podzespołu, ale numer części nie zastępuje identyfikacji całego urządzenia.
