1190288 - DIMAE561432TL3SNHR0BO1 (DIM635ACBZB STUD
Części do zmywarki Amica DIM635ACBZB STUDIO, kod wyrobu 1190288, obejmują elementy układu wodnego, drzwi, koszy, filtracji, zasilania i sterowania. Przed zakupem ustal etap programu, na którym pojawia się problem, oraz sprawdź pełny model DIMAE561432TL3SNHR0BO1, kod wyrobu i 14-cyfrowy numer fabryczny. Pozwala to odróżnić wariant urządzenia i uniknąć doboru części wyłącznie po wyglądzie.
Jak rozpoznać, której części zmywarki dotyczy usterka?
W zmywarce Amica DIM635ACBZB ten sam objaw może mieć kilka przyczyn. Zanim zamówisz pompę, grzałkę, elektrozawór albo moduł, ustal, co urządzenie robi bezpośrednio przed zatrzymaniem programu: czy wypompowuje wodę startową, pobiera świeżą wodę, uruchamia obieg, podgrzewa i prawidłowo kończy cykl.
| Objaw | Co sprawdzić najpierw | Co może wymagać dalszej diagnostyki |
| Zmywarka nie uruchamia programu | domknięcie drzwi, zasilanie, wybrany program i opóźnienie startu | hak lub zamek drzwi, przewody, panel sterowania, moduł |
| Nie pobiera wody | otwarcie zaworu, ciśnienie w instalacji, zagięcie węża, sitko dopływu, prawidłowe zamknięcie drzwi | AquaStop, elektrozawór, okablowanie, czujnik poziomu, sterowanie |
| Woda pozostaje w komorze | filtry, komora pompy, wąż odpływowy i króciec syfonu | pompa odpływowa, przewody, sterowanie pompą |
| Ramiona nie myją skutecznie | ułożenie naczyń, drożność dysz, filtry i możliwość swobodnego obrotu ramion | pompa obiegowa, rozdział wody, niedostateczne napełnienie |
| Woda nie jest podgrzewana | rzeczywisty przebieg programu i wybrany tryb, a nie tylko temperaturę naczyń po zakończeniu | grzałka, czujnik temperatury, przewody, przekaźnik lub moduł |
| Pojawia się wyciek albo błąd E4 | miejsce wycieku, uszczelkę drzwi, korek soli, węże i połączenia | podstawa urządzenia, wyłącznik przelewowy, pompa lub zbiornik |
Zmywarka nie pobiera wody lub pokazuje E1
Kod E1 w instrukcji tej rodziny urządzeń oznacza długi czas pobierania wody. Najpierw sprawdź, czy zawór instalacji jest całkowicie otwarty, wąż dopływowy nie został przygnieciony podczas wsuwania zmywarki w zabudowę, a sitko na przyłączu nie jest zanieczyszczone. Program może również nie rozpocząć napełniania, jeżeli układ nie rozpoznaje zamknięcia drzwi.
Jeśli warunki dopływu są prawidłowe, dalszej kontroli wymagają zespół AquaStop lub elektrozawór, ich połączenia oraz układ kontroli poziomu wody. Pomiar samej cewki wykonuje się po odłączeniu urządzenia od zasilania i wypięciu badanego elementu z instalacji elektrycznej. Przerwa w obwodzie wskazuje na uszkodzenie cewki, ale prawidłowa ciągłość nie potwierdza, że zawór otwiera się mechanicznie ani że otrzymuje właściwe sterowanie podczas programu.
Zmywarka nie odprowadza wody
Niewielka ilość wody znajdująca się w zagłębieniu pod filtrem nie musi oznaczać awarii. Problem występuje wtedy, gdy woda pozostaje w komorze ponad zespołem filtrów, program nie może przejść dalej albo pompa pracuje bez uzyskania przepływu.
- Wyłącz zmywarkę i zamknij dopływ wody.
- Wyjmij dolny kosz oraz filtry i usuń wodę, aby zobaczyć komorę pompy.
- Sprawdź, czy pod osłoną pompy nie znajdują się szkło, pestki, etykiety lub inne ciała obce. Osłonę zdejmuj tylko zgodnie z instrukcją urządzenia — wirnik może być zablokowany ostrym odłamkiem.
- Skontroluj wąż odpływowy na całej dostępnej długości oraz króciec syfonu. Zator w instalacji zlewu może dawać taki sam objaw jak uszkodzona pompa.
- Dopiero po wykluczeniu niedrożności sprawdza się pompę odpływową, jej złącze i przewody.
Swobodny obrót wirnika oraz ciągłość uzwojenia nie są pełnym potwierdzeniem sprawności. Pompa może zatrzymywać się pod obciążeniem, mieć zużyty wirnik albo nie otrzymywać zasilania z układu sterowania. Pomiary napięcia podczas pracy są przeznaczone wyłącznie dla wykwalifikowanego serwisanta.
Naczynia są zimne, mokre lub niedomyte
Mokre naczynia nie są samodzielnym dowodem uszkodzenia grzałki. Wynik suszenia zależy również od programu, załadunku, zastosowania nabłyszczacza, materiału naczyń i sposobu otwarcia urządzenia po cyklu. O problemie z grzaniem mocniej świadczy brak wzrostu temperatury podczas programu, kod E3 albo przerwanie cyklu na etapie podgrzewania.
Po odłączeniu grzałki od instalacji można sprawdzić ciągłość jej obwodu. Wynik wskazujący przerwę przemawia za uszkodzeniem, lecz sama ciągłość nie wyklucza przebicia izolacji ani problemu występującego dopiero po rozgrzaniu. Rezystancję i stan izolacji należy oceniać według danych konkretnego wykonania grzałki, odpowiednim przyrządem. Nie należy stosować jednej wartości rezystancji do wszystkich zespołów grzejnych oferowanych do zmywarek.
Przy błędach E6 lub E7 kontroli wymaga czujnik temperatury i jego obwód. Termistor można oceniać przez pomiar rezystancji oraz obserwację jej zmiany przy kontrolowanej zmianie temperatury, ale wynik trzeba porównać z charakterystyką właściwą dla zastosowanego czujnika. Stabilna przypadkowa wartość nie potwierdza jego sprawności.
Kody błędów opisane dla tego wykonania zmywarki
| Kod | Znaczenie | Pierwsze kontrole |
| E1 | zbyt długi czas pobierania wody | zawór instalacji, ciśnienie wody, wąż i sitko dopływu |
| E3 | urządzenie nie osiąga wymaganej temperatury | grzałka, czujnik temperatury, połączenia i układ sterowania |
| E4 | przepełnienie lub wykrycie wody w podstawie | źródło przecieku, węże, uszczelnienia i wyłącznik przelewowy |
| E6 | przerwa w obwodzie czujnika temperatury | czujnik, złącze i przewody |
| E7 | zwarcie w obwodzie czujnika temperatury | czujnik, złącze, wilgoć i przewody |
Kod zawęża obszar diagnostyki, ale nie wskazuje automatycznie części do wymiany. Przykładowo E4 może wynikać z rozszczelnienia węża, uszczelki, pompy lub połączenia hydraulicznego. Samo usunięcie wody z podstawy bez znalezienia źródła przecieku nie naprawia usterki.
Które elementy można sprawdzić bez rozbierania zmywarki?

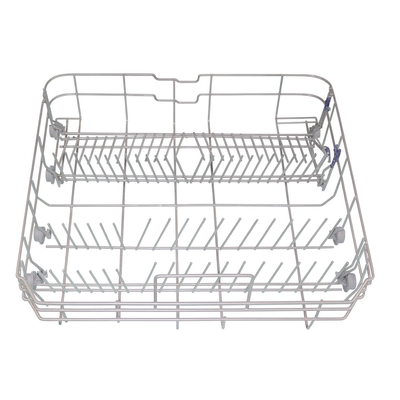

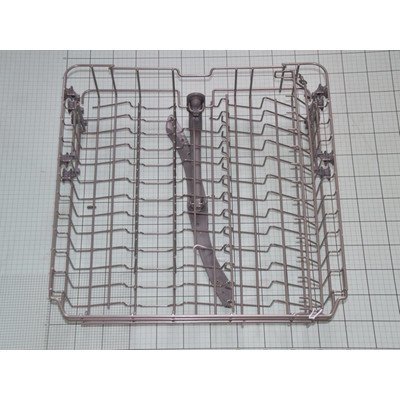

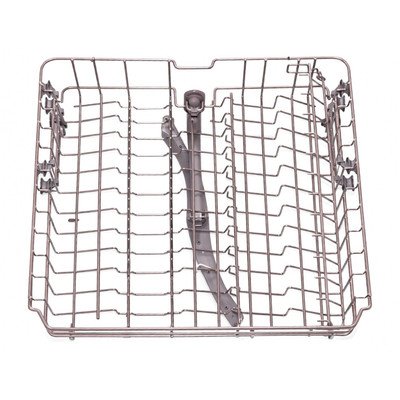

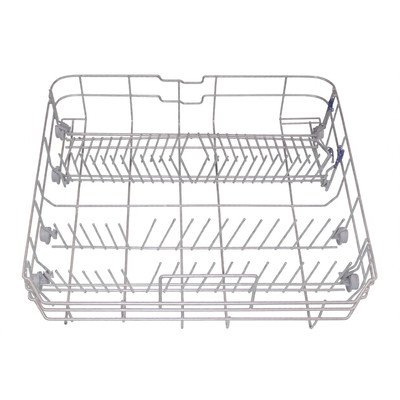

Bez wyjmowania urządzenia z zabudowy można zwykle skontrolować filtry, ramiona natryskowe, prowadnice i blokady koszy, korek pojemnika soli, widoczną część uszczelki drzwi oraz komorę pompy odpływowej. Pęknięte prowadnice, brakujące ograniczniki i zdeformowane uszczelnienia ocenia się głównie przez oględziny oraz porównanie mocowań.
Przy problemach z drzwiami sprawdź, czy front meblowy nie ociera o cokół, kosz nie został wsunięty nieprawidłowo, a uszczelka nie wysunęła się z rowka. Jeżeli drzwi zamykają się mechanicznie, lecz program nie startuje, podejrzenie przechodzi na hak, zamek lub ich położenie. Nie należy regulować zamka w sposób, który pozwala uruchomić urządzenie przy niedomkniętych drzwiach.
Dostęp do podzespołów i wymiana części

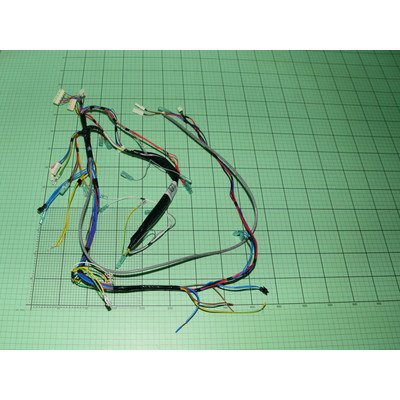

Filtry, ramiona, elementy koszy oraz część uszczelnień są dostępne od strony komory. Pompy, grzałka przepływowa, czujniki i większość przewodów hydraulicznych znajdują się w dolnej części urządzenia. Dostęp do elementów drzwi może wymagać demontażu panelu wewnętrznego, natomiast sposób mocowania frontu meblowego i zmywarki w szafce zależy od zastosowanego zestawu montażowego.
Przed wysunięciem zmywarki trzeba odłączyć zasilanie, zamknąć zawór wody, odłączyć węże w kontrolowany sposób i usunąć mocowania do blatu lub boków zabudowy. Urządzenia nie wolno ciągnąć za przewód ani węże. Przed rozłączeniem instalacji warto oznaczyć złącza i wykonać zdjęcia ich ułożenia. Nowe uszczelnienia powinny być osadzone równo, a obejmy wrócić w przewidziane miejsca — przypadkowe przesunięcie zacisku może ujawnić się dopiero po kilku minutach pracy.
Po naprawie układu wodnego należy wykonać kontrolowany program próbny i obserwować wszystkie naruszone połączenia. Wbudowaną zmywarkę warto wsunąć całkowicie dopiero po potwierdzeniu szczelności.
Opisane pomiary pod napięciem, naprawy modułów oraz prace przy wewnętrznej instalacji elektrycznej wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Jak dobrać części do Amica DIM635ACBZB?
Podstawą doboru jest komplet danych z tabliczki znamionowej, umieszczonej na bocznej krawędzi drzwi. Dla tej kategorii są to:
- model handlowy DIM635ACBZB STUDIO;
- pełne oznaczenie wykonania DIMAE561432TL3SNHR0BO1;
- kod wyrobu 1190288;
- 14-cyfrowy numer fabryczny konkretnego egzemplarza.
Kod części znaleziony na zdemontowanym elemencie jest pomocny, ale trzeba jeszcze potwierdzić jego aktualny odpowiednik katalogowy. Podobna obudowa, średnica węża albo identycznie wyglądające złącze nie przesądzają o zgodności. Pompy i zawory mogą różnić się parametrami, uszczelki profilem, a prowadnice stroną montażu. W przypadku modułu znaczenie może mieć również wersja sprzętowa i oprogramowanie.
Jeżeli oznaczenia urządzenia nie odpowiadają dokładnie tej kategorii, wróć do listy zmywarek Amica z panelem ukrytym i wybierz właściwy kod wyrobu. Przed zakupem porównaj pełne dane z tabliczki, numer starej części, stronę montażu, wymiary, mocowania i parametry elektryczne lub hydrauliczne.
FAQ – części i diagnostyka Amica DIM635ACBZB
Czy kod E1 oznacza uszkodzony AquaStop?
Nie. E1 informuje o zbyt długim pobieraniu wody. Przyczyną może być zamknięty zawór, niskie ciśnienie, zagięty wąż, zabrudzone sitko, problem z zamkiem drzwi, elektrozaworem, kontrolą poziomu albo sterowaniem.
Czy przy wodzie na dnie trzeba wymienić pompę odpływową?
Nie przed sprawdzeniem filtrów, komory pompy, węża odpływowego i syfonu. Zablokowanie szkłem lub zator za zmywarką powodują podobne objawy. Dopiero drożny odpływ uzasadnia kontrolę elektryczną i mechaniczną pompy.
Jak sprawdzić, czy grzałka jest uszkodzona?
Po odłączeniu elementu można sprawdzić ciągłość obwodu oraz stan izolacji. Przerwa przemawia za uszkodzeniem, ale prawidłowa rezystancja nie wyklucza przebicia, awarii czujnika, przewodów ani sterowania. Wartość należy porównać z danymi konkretnej grzałki.
Czy można dobrać część po nazwie DIM635ACBZB?
Nazwa handlowa jest ważna, lecz nie powinna być jedynym kryterium. Należy potwierdzić pełne oznaczenie DIMAE561432TL3SNHR0BO1, kod wyrobu 1190288 i 14-cyfrowy numer fabryczny.
Czy moduł sterujący można zamienić na podobny wizualnie?
Nie. Taka sama obudowa i złącza nie potwierdzają zgodności elektroniki. Trzeba zweryfikować numer części, wersję urządzenia oraz ewentualne wymagania dotyczące konfiguracji lub oprogramowania.
Dlaczego zmywarka nadal pokazuje E4 po usunięciu wody z podstawy?
Ponieważ opróżnienie podstawy usuwa skutek, a nie źródło przecieku. Należy skontrolować węże, pompy, uszczelnienia, korek soli i wszystkie rozłączane połączenia podczas programu próbnego.
