Części do zmywarki Amica DIV635ABZO STUDIO o kodzie wyrobu 1191618 obejmują elementy układu poboru, mycia, grzania i odpływu wody, a także podzespoły drzwi oraz wyposażenie komory. Przed zakupem ustal przyczynę objawu i porównaj model, kod wyrobu oraz 14-cyfrowy numer fabryczny z tabliczki na bocznej krawędzi drzwi — podobny wygląd części nie potwierdza zgodności.
Części do zmywarki Amica DIV635ABZO STUDIO 1191618
DIV635ABZO STUDIO to zmywarka do zabudowy z całkowicie zintegrowanym panelem, trzema ramionami natryskowymi, trzyczęściowym układem filtrów, zabezpieczeniem przed zalaniem oraz suszeniem wspomaganym wentylatorem. Konstrukcja urządzenia ma znaczenie podczas diagnozy: słabe suszenie może być związane zarówno z układem grzewczym, jak i jednostką suszącą, a brak mycia nie musi oznaczać uszkodzenia pompy, jeśli przepływ blokują filtry, przewody lub ramiona natryskowe.
Nie wybieraj części wyłącznie na podstawie objawu. Ten sam symptom może wynikać z zabrudzenia, błędnego montażu, problemu z instalacją wodną, przerwy w przewodach albo awarii podzespołu sterowanego przez moduł.
Od objawu do właściwej grupy części
| Objaw | Co sprawdzić najpierw | Możliwe części lub układy | Jak interpretować wynik |
| Program nie rozpoczyna się | zasilanie, bezpiecznik, otwarcie zaworu wody, domknięcie drzwi, filtry dopływu | zamek drzwi, przewody, elektrozawór, filtr przeciwzakłóceniowy, moduł | Jeżeli drzwi mechanicznie się zamykają, ale urządzenie nie rozpoznaje ich położenia, podejrzenie dotyczy także styku zamka i wiązki, nie tylko samego zaczepu. |
| Zmywarka nie pobiera wody | zawór, ciśnienie w instalacji, zagięcie węża i sitko na dopływie | wąż AquaStop, elektrozawór, układ kontroli poziomu wody | Brak przepływu przy drożnym dopływie nie rozstrzyga, czy zawór jest uszkodzony — może nie otrzymywać sterowania. |
| Pobiera wodę, ale nie słychać intensywnego mycia | swobodny obrót ramion, czystość dysz i filtrów, ilość pobranej wody | pompa myjąca, jej zasilanie, przewody hydrauliczne, układ kontroli poziomu | Buczenie bez obrotu ramion może wskazywać na blokadę lub problem z rozruchem pompy. Cisza może oznaczać przerwę w obwodzie albo brak polecenia z modułu. |
| Naczynia są niedomyte | ułożenie naczyń, program, detergent, filtry i dysze ramion | pompa myjąca, zawór rozdzielający, czujnik mętności, element grzejny | Jeżeli ramiona obracają się i woda jest gorąca, przed zakupem pompy trzeba wykluczyć zablokowane dysze, nieprawidłowy załadunek i niewłaściwe dozowanie. |
| Woda pozostaje po programie | filtry, komora pompy, wąż odpływowy i odpływ pod zlewem | pompa odpływowa, przewody, moduł sterujący | Swobodnie obracający się wirnik nie potwierdza sprawności pompy pod obciążeniem. Brak ciągłości uzwojenia potwierdza przerwę, ale prawidłowa ciągłość nie wyklucza zużycia mechanicznego. |
| Zmywarka nie grzeje i słabo suszy | wybrany program, temperaturę wody podczas mycia, kod błędu | grzałka, czujnik NTC, wiązka, układ ciśnieniowy, przekaźnik lub moduł | Sprawna elektrycznie grzałka nie zacznie pracować, jeżeli sterownik otrzymuje błędny sygnał temperatury lub poziomu wody albo nie podaje zasilania. |
| Drzwi opadają albo trudno je zamknąć | wypoziomowanie, ustawienie zabudowy i ciężar frontu | sprężyny, linki lub pręty mechanizmu drzwi, zawiasy, zamek | Problem po montażu frontu może wynikać z regulacji lub nieprawidłowego ciężaru płyty meblowej, a nie z uszkodzenia zamka. |
| Pojawia się wyciek lub ciągłe odpompowywanie | uszczelki, połączenia węży, wodę w tacy podstawy | pływak i mikroprzełącznik AntiFlood, pompa, węże, uszczelnienia | Aktywne zabezpieczenie przeciwzalaniowe jest skutkiem obecności wody albo błędnego sygnału. Samo osuszenie podstawy bez znalezienia miejsca wycieku nie kończy naprawy. |
Co można sprawdzić bez demontażu zmywarki
Filtry i pompa odpływowa
Odłącz zmywarkę od zasilania i zamknij dopływ wody. Wyjmij dolny kosz, obróć filtr zgrubny w lewo i podnieś zespół filtrów. Rozdziel elementy, wypłucz je i sprawdź, czy siatka nie jest pęknięta. Filtry trzeba ponownie osadzić i zablokować — praca bez nich może dopuścić szkło lub resztki do pompy.
Po usunięciu wody z niecki sprawdź, czy w dostępnej części komory pompy nie ma szkła, pestek lub kości. Nie wkładaj dłoni bez kontroli wzrokowej, ponieważ ostre odłamki mogą być niewidoczne w brudnej wodzie. Jeżeli pompa jest słyszalna, ale woda nie odpływa, skontroluj również wąż oraz króciec odpływowy pod zlewem.
Ramiona natryskowe
Dolne ramię można zdjąć, unosząc je do góry. Przy górnym ramieniu należy odkręcić nakrętkę mocującą w lewo. Otwory wypłucz pod bieżącą wodą, a przed uruchomieniem sprawdź, czy oba ramiona obracają się swobodnie i nie uderzają o naczynia.
Brak zmiany położenia ramion podczas programu sugeruje niedostateczny obieg wody, ale nie jest samodzielnym dowodem uszkodzenia pompy. Przyczyną może być także blokada dysz, przewodów, zaworu rozdzielającego albo nieprawidłowy poziom wody.
Dopływ i odpływ
Wąż dopływowy nie może być załamany ani skręcony. Przed czyszczeniem sitka zamknij zawór wody, odłącz wąż i dopiero wtedy wyjmij filtr. Nie przecinaj obudowy systemu AquaStop i nie podłączaj jego elementów prowizorycznie.
Wąż odpływowy powinien być drożny i ułożony zgodnie z instrukcją montażu. W tym modelu producent przewiduje przyłącze odpływu na wysokości od 50 do 110 cm nad podłogą. Nieprawidłowa wysokość, zagięcie albo zatkany syfon mogą powodować pozostawanie wody lub jej cofanie, mimo sprawnej pompy.
Jak sprawdzić grzałkę i czujnik temperatury
Model DIV635ABZO STUDIO ma element grzejny o mocy znamionowej 1800 W. Pomiar rezystancji wykonuje się wyłącznie po odłączeniu urządzenia od sieci, rozładowaniu obwodów i zdjęciu przewodów z badanego elementu. Pomiar przez instalację zmywarki może obejmować inne obwody i prowadzić do błędnego wniosku.
Dla elementu 1800 W zasilanego napięciem około 230 V obliczeniowa rezystancja wynosi w przybliżeniu 29 Ω. Niewielka różnica może wynikać z temperatury elementu i dokładności miernika. Wynik OL, 1 poza zakresem albo nieskończona rezystancja między zaciskami oznacza przerwę w obwodzie. Bardzo niski wynik wymaga sprawdzenia, czy mierzono właściwe styki i czy przewody zostały odłączone.
Należy dodatkowo zbadać izolację między zaciskiem grzałki a jej metalową obudową. Zwykły multimetr może wykryć wyraźne zwarcie, lecz nie zastępuje miernika rezystancji izolacji i nie wyklucza przebicia pojawiającego się dopiero po rozgrzaniu.
Czujnik NTC zmienia rezystancję wraz z temperaturą. Sam odczyt w temperaturze pokojowej nie wystarcza: wartość powinna zmieniać się płynnie podczas kontrolowanego ogrzewania, bez przerw i gwałtownych skoków. Wartość znamionową trzeba porównać z dokumentacją konkretnego czujnika, ponieważ nie jest wspólna dla wszystkich czujników stosowanych w zmywarkach Amica.
Nie uruchamiaj programu z odłączonym NTC jako metody diagnostycznej. Sterownik może wtedy otrzymać fałszywą informację o temperaturze i załączyć grzanie w sposób niekontrolowany.
Pomiar napięcia podczas pracy, kontrola modułu i test rezystancji izolacji wymagają odpowiednich kwalifikacji, doświadczenia oraz właściwych przyrządów. Nie są przeznaczone do wykonania przez osobę bez przygotowania. Prawidłowa rezystancja grzałki przy braku grzania kieruje dalszą diagnostykę na NTC, wiązkę, układ potwierdzający obieg lub poziom wody oraz sterowanie grzałką.
Kody błędów w DIV635ABZO STUDIO
| Kod | Znaczenie dla tego modelu | Co sprawdzić przed zakupem części |
| FF | usterka układu dopływu wody | otwarcie zaworu, obecność wody w instalacji, zagięcie węża i sitko dopływowe |
| F5 | usterka układu ciśnieniowego | drożność przewodów układu pomiaru poziomu; dalsza kontrola wymaga dostępu serwisowego |
| F3 | ciągły dopływ wody | natychmiast zamknąć zawór; sprawdzić elektrozawór i jego sterowanie |
| F2 | brak możliwości odpływu wody | filtry, komorę pompy, wąż odpływowy, syfon i pompę odpływową |
| F8 | błąd grzałki | grzałkę, izolację, połączenia oraz sterowanie; kod nie przesądza o wymianie samej grzałki |
| F1 | nadmierny przepływ | zamknąć dopływ i ustalić, czy doszło do przepełnienia lub wycieku |
| FE | uszkodzenie karty elektronicznej | zasilanie, złącza i wiązkę; naprawa elektroniki wymaga kompetencji serwisowych |
| F7 | przegrzanie | czujnik temperatury, obieg wody i sterowanie grzaniem |

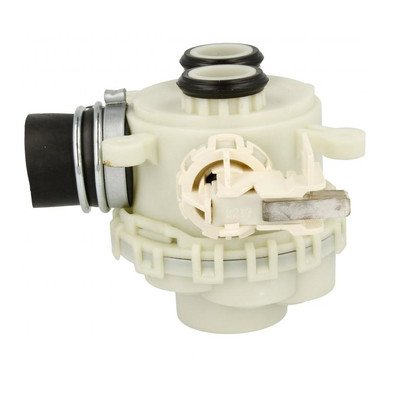

| F9 | błąd położenia przegródki | mechanizm rozdziału wody, napęd i jego połączenia |
| F6 | uszkodzenie czujnika grzałki | czujnik temperatury, jego charakterystykę i wiązkę |
| HI / LO | za wysokie / za niskie napięcie | parametry instalacji zasilającej; nie wymieniać modułu bez potwierdzenia prawidłowego napięcia |
Kod wskazuje obszar diagnostyczny, a nie gotową listę zakupową. Przykładowo F2 może wynikać z zatkanego filtra, zagiętego węża, ciała obcego w wirniku, zużytej pompy albo braku jej sterowania.
Dostęp do części i wymiana
Filtry, ramiona natryskowe, kosze, elementy dozownika oraz część uszczelek są dostępne od strony komory. Wymiana pompy, grzałki, czujników w podstawie, elementów AntiFlood lub przewodów wewnętrznych zwykle wymaga wysunięcia zmywarki z zabudowy i uzyskania dostępu od spodu albo z boku.
Przed wysunięciem urządzenia:
- odłącz zasilanie i zamknij zawór wody;
- zdemontuj mocowania do mebli zgodnie z instrukcją instalacji;
- zabezpiecz front meblowy i mechanizm zawiasów ślizgowych;
- sprawdź, czy węże oraz przewód nie są naprężone;
- usuń wodę z komory i przygotuj naczynie na wodę pozostałą w przewodach.
Przed rozłączeniem wiązek wykonaj zdjęcia i oznacz złącza. Nie ciągnij za przewody i nie zamieniaj konektorów tylko dlatego, że mechanicznie pasują. Przy wężach sprawdź położenie opasek, uszczelek i o-ringów. Po montażu wykonaj kontrolę szczelności najpierw przy obserwowanym urządzeniu, a dopiero później zamontuj je całkowicie w niszy.
Nie ma jednej kolejności demontażu właściwej dla każdej części. Pompa odpływowa, pompa myjąca, grzałka, czujnik NTC i moduł mogą wymagać dostępu z różnych stron. Jeżeli procedura dla danego podzespołu nie jest znana, nie podważaj elementów podstawy i nie obracaj zmywarki z wodą w układzie — zalanie elektroniki może powiększyć usterkę.
Jak prawidłowo dobrać część
Dla zmywarki Amica potrzebne są trzy dane z tabliczki znamionowej:
- model: DIV635ABZO STUDIO;
- kod wyrobu: 1191618;
- pełny 14-cyfrowy numer fabryczny.
Tabliczka znajduje się na bocznej krawędzi drzwi i jest widoczna po ich otwarciu. Numer fabryczny może być również umieszczony na naklejce w karcie gwarancyjnej.
Kod 1191618 potwierdza wersję handlową urządzenia, ale przy doborze części należy zachować także pełny numer fabryczny. W trakcie produkcji mogą zmieniać się dostawcy pomp, modułów, złączy, przewodów lub mocowań. Dwie części o podobnym kształcie mogą różnić się średnicą króćców, orientacją złącza, parametrami elektrycznymi albo wersją oprogramowania.
Przy doborze porównaj zależnie od rodzaju części:
- numer katalogowy starego elementu i jego potwierdzone zamienniki;
- moc, napięcie, charakterystykę czujnika lub typ silnika;
- średnice króćców, wymiary uszczelek i sposób mocowania;
- liczbę oraz układ styków, bez przyjmowania, że identyczna wtyczka oznacza zgodność;
- stronę montażu i wykonanie mechaniczne;
- wymaganie konfiguracji lub zaprogramowania w przypadku modułu.
Jeżeli tabliczka wskazuje inny kod wyrobu, przejdź do kategorii zmywarek Amica z ukrytym panelem i wyszukaj właściwe oznaczenie. Przed zamówieniem najlepiej przesłać czytelne zdjęcie całej tabliczki oraz oznaczenia wymontowanej części.
FAQ – części do Amica DIV635ABZO STUDIO
Czy kod F2 oznacza, że trzeba wymienić pompę odpływową?
Nie. Najpierw sprawdź filtry, komorę wirnika, wąż odpływowy i syfon. Dopiero gdy odpływ jest drożny, a pompa nie uruchamia się lub nie wytwarza przepływu, uzasadniona jest kontrola pompy, wiązki i sterowania.
Jak sprawdzić, czy grzałka jest uszkodzona?
Po odłączeniu zasilania i przewodów grzałki zmierz rezystancję między jej zaciskami. Dla elementu 1800 W wartość orientacyjna wynosi około 29 Ω. Przerwa oznacza uszkodzenie, ale prawidłowa rezystancja nie potwierdza izolacji ani tego, że grzałka otrzymuje zasilanie podczas programu.
Dlaczego zmywarka pobiera wodę, lecz nie myje?
Jeżeli po pobraniu wody nie słychać intensywnego obiegu, sprawdź filtry, ramiona i drożność układu. Możliwe są również blokada lub awaria pompy myjącej, problem z jej rozruchem, niewłaściwy poziom wody albo brak sterowania.
Czy mokre naczynia oznaczają uszkodzenie grzałki?
Nie zawsze. Przyczyną może być program bez pełnej fazy suszenia, brak nabłyszczacza, zbyt szybkie opróżnienie zmywarki, uszkodzenie czujnika temperatury albo problem z jednostką suszącą. Brak grzania podczas mycia zwiększa jednak podejrzenie usterki obwodu grzewczego.
Czy wystarczy podać nazwę DIV635ABZO STUDIO?
Nie przy każdej części. Do pewnego doboru przygotuj model, kod wyrobu 1191618 i pełny 14-cyfrowy numer fabryczny. Jest to szczególnie ważne przy pompach, modułach, czujnikach, wiązkach i elementach, których wykonanie mogło zmieniać się w trakcie produkcji.
Co sprawdzić po wymianie części?
Przed wsunięciem urządzenia do zabudowy sprawdź szczelność połączeń, prawidłowe prowadzenie węży, działanie odpływu oraz brak nietypowych dźwięków. Po pracach przy układzie myjącym uruchom obserwowany cykl i skontroluj, czy nie pojawia się woda w podstawie zmywarki.
