1003511 - Zmywarka do naczyń ZZS 606 W Biała
Części do zmywarki Amica ZZS 606 W o kodzie wyrobu 1003511 pomagają usunąć problemy z poborem i odpływem wody, grzaniem, obiegiem, szczelnością lub drzwiami. Przed zakupem ustal przyczynę usterki i porównaj nie tylko wygląd elementu, lecz także numer katalogowy oraz pełne dane z tabliczki: model, kod wyrobu i 14-cyfrowy numer fabryczny.
Jak rozpoznać, której części wymaga Amica ZZS 606 W 1003511
Ten sam objaw może być skutkiem awarii podzespołu, zablokowania przepływu albo problemu z połączeniem elektrycznym. Przed zamówieniem pompy, grzałki lub programatora warto zacząć od elementów dostępnych bez rozbierania urządzenia: filtrów, ramion natryskowych, odpływu, ułożenia naczyń i zamknięcia drzwi.
| Objaw | Możliwe przyczyny | Co sprawdzić najpierw | Jak rozumieć wynik |
| Woda pozostaje w komorze | zabrudzony filtr, zablokowany wirnik pompy odpływowej, niedrożny lub zagięty wąż, zatkany syfon, uszkodzona pompa | wyczyść filtry, skontroluj studzienkę i drożność odpływu | swobodny odpływ i czysta studzienka nie potwierdzają jeszcze sprawności pompy pod obciążeniem |
| Zmywarka pobiera wodę, lecz słabo myje | zablokowane ramię, nieszczelność rury górnego natrysku, za mało wody, zużyta pompa myjąca, brak grzania | sprawdź obrót ramion, otwory dysz, uszczelki połączeń i temperaturę po fazie mycia | niedomyty tylko jeden kosz częściej kieruje diagnostykę ku ramieniu, rurze lub uszczelce niż ku grzałce |
| Naczynia są zimne, mokre i niedomyte | grzałka, czujnik temperatury, przewody, układ kontroli poziomu wody, przekaźnik lub programator | zmierz odłączoną grzałkę, obejrzyj złącza i sprawdź czujnik zgodnie z jego charakterystyką | prawidłowa rezystancja grzałki wyklucza przerwę, ale nie dowodzi zasilania jej podczas programu |
| Program nie rozpoczyna się | zamek lub mikrowyłącznik drzwi, przewód zasilający, włącznik, wiązka, programator | sprawdź, czy zaczep prawidłowo uruchamia zamek i czy nie ma nadpalonych albo luźnych złączy | mechaniczne zatrzaśnięcie drzwi nie oznacza jeszcze, że styk elektryczny zamka działa |

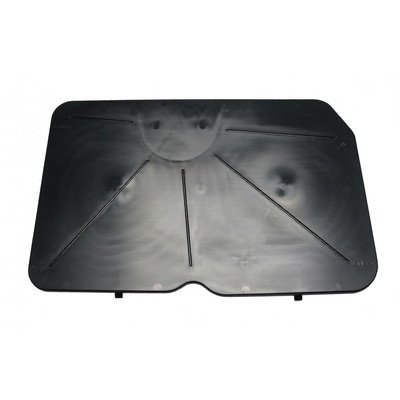

| Woda pojawia się pod urządzeniem | uszczelka komory lub drzwi, wąż, obejma, uszczelnienie pompy, dozownik albo zbiornik | odłącz urządzenie, zdejmij dolną osłonę, osusz podstawę i szukaj śladów zacieków | woda w podstawie może uruchomić zabezpieczenie przeciwzalaniowe i ciągłe odpompowywanie |
| Słychać buczenie lub nietypowe tarcie | ciało obce przy wirniku, zużyta pompa, ramię uderzające o naczynia | sprawdź swobodę ramion oraz dostępny od strony komory obszar wirnika odpływowego | sam dźwięk silnika nie potwierdza, że pompa wytwarza wymagany przepływ |
Zmywarka nie odprowadza wody

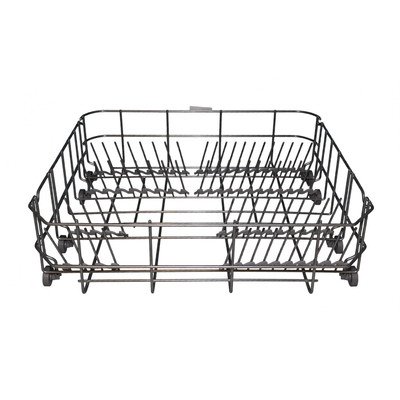

Najpierw wyjmij dolny kosz i zestaw filtrów. Usuń szkło, pestki, kości i inne przedmioty ze studzienki, nie wkładając dłoni w niewidoczne miejsca. Jeżeli konstrukcja osłony pompy pozwala na jej demontaż od strony komory, sprawdź, czy wirnik nie jest zablokowany. Niewielki skok wyczuwalny podczas obracania wirnika magnetycznego może być cechą konstrukcji, dlatego nie należy oceniać pompy wyłącznie po oporze obracania.
Następnie skontroluj wąż odpływowy oraz króciec syfonu. Wąż nie może być zgnieciony po wsunięciu zmywarki w zabudowę. Jeśli pompa pracuje, lecz woda nie wypływa, przyczyną może być niedrożność, uszkodzenie wirnika lub nieszczelność połączenia po stronie ssawnej. Brak dźwięku pompy może natomiast wynikać zarówno z uszkodzenia uzwojenia, jak i z braku sterowania.
Po odłączeniu pompy od instalacji elektrycznej można zmierzyć ciągłość jej uzwojenia. Wynik wskazujący przerwę jest podstawą do uznania uzwojenia za uszkodzone. Uzyskanie skończonej rezystancji nie potwierdza jednak, że pompa ruszy pod obciążeniem, nie zacina się po rozgrzaniu i ma sprawny wirnik.
Zmywarka słabo myje lub nie obraca ramion
Jeśli problem dotyczy głównie górnego kosza, sprawdź otwory górnego ramienia, jego mocowanie oraz połączenie kosza z rurą doprowadzającą wodę. Zużyta uszczelka gniazda lub tuby powoduje ucieczkę ciśnienia, mimo że pompa myjąca nadal jest słyszalna. Pęknięte ramię może wypuszczać wodę bokiem zamiast przez dysze.
Przed uruchomieniem ustaw ramiona w zapamiętanej pozycji. Po krótkiej fazie mycia zatrzymaj program i sprawdź, czy zmieniły położenie. Taki test potwierdza jedynie, że ramiona poruszają się przynajmniej częściowo. Nie pozwala zmierzyć ciśnienia ani wykluczyć okresowego zacinania.
Gdy oba kosze są niedomyte, a ramiona i filtry pozostają drożne, trzeba uwzględnić pompę myjącą, niewłaściwy poziom wody oraz brak podgrzewania. Pompa może pracować głośno lub buczeć, ale przez uszkodzenie turbiny albo zużycie elementów mechanicznych nie wytwarzać wystarczającego przepływu. Nie należy zamawiać jej wyłącznie dlatego, że naczynia są brudne — podobny efekt daje niewłaściwe ułożenie naczyń, zablokowany dozownik lub zimna woda.
Jak sprawdzić grzałkę i układ temperatury
Dla wariantu 1003511 katalog przewiduje między innymi grzałkę 1003637 o parametrach 230 V i 2100 W. Z zależności między napięciem i mocą wynika rezystancja znamionowa około 25 Ω. Pomiar zimnego, całkowicie odłączonego elementu powinien być zbliżony do tej wartości, z uwzględnieniem tolerancji części, temperatury i dokładności miernika.
- Odłącz zmywarkę od zasilania i zamknij dopływ wody.
- Oznacz przewody, a następnie zdejmij konektory z zacisków grzałki.
- Ustaw multimetr na pomiar rezystancji i zmierz wartość między zaciskami elementu.
- Brak ciągłości lub wynik znacznie odbiegający od wartości wynikającej z mocy wskazuje na uszkodzenie elementu albo połączenia.
Prawidłowy pomiar między zaciskami nie wyklucza przebicia izolacji do obudowy. Rzetelna kontrola izolacji wymaga odpowiedniego miernika rezystancji izolacji oraz wiedzy, jakie napięcie probiercze można bezpiecznie zastosować do danego zespołu.
Brak grzania nie oznacza automatycznie uszkodzonej grzałki. Czujnik NTC należy badać po odłączeniu, porównując jego rezystancję z charakterystyką właściwą dla zastosowanej części. Wartość powinna zmieniać się płynnie podczas kontrolowanej zmiany temperatury. Pojedynczy wynik w temperaturze pokojowej, bez danych czujnika, nie wystarcza do oceny. Trzeba również sprawdzić przewody, złącza, układ kontroli poziomu wody i sterowanie grzałką.
Pomiary napięcia podczas pracy urządzenia oraz diagnostyka programatora wymagają odpowiednich kwalifikacji, doświadczenia i zabezpieczonych przyrządów. Nie są przeznaczone do wykonania przez osobę bez przygotowania. Nie wolno zasilać grzałki, pompy ani elektrozaworu prowizorycznymi przewodami poza urządzeniem.
Drzwi nie zamykają się albo program nie startuje
Sprawdź, czy kosze są wsunięte do końca, a naczynia nie opierają się o drzwi. Obejrzyj zaczep, zamek i sprężynę zamka. Pęknięty haczyk, przesunięty zaczep lub zużyty mechanizm mogą uniemożliwić uruchomienie mikrowyłącznika.
Po zdjęciu wewnętrznej części poszycia drzwi dostępne są zwykle zamek, dozownik i elementy panelu. Przed rozłączeniem przewodów wykonaj zdjęcie ich ułożenia. Nie ciągnij za przewody i nie zamieniaj konektorów tylko dlatego, że pasują mechanicznie. Przy składaniu trzeba również dopilnować, aby przewody nie zostały przycięte przez krawędź poszycia.
Gdzie znajdują się części i jak przygotować wymianę
Filtry, ramiona natryskowe, kosze i część uszczelek są dostępne bez wysuwania zmywarki. Zamek oraz dozownik wymagają zwykle demontażu elementów drzwi. Pompa myjąca, pompa odpływowa, grzałka i połączenia hydrauliczne znajdują się w dolnej części urządzenia, dlatego dostęp do nich wymaga wysunięcia zmywarki z zabudowy i otwarcia podstawy.
Przed wysunięciem urządzenia:
- odłącz zasilanie i zamknij zawór wody;
- odłącz wąż dopływowy oraz odpływowy, przygotowując naczynie na pozostałą wodę;
- sprawdź mocowania zmywarki do blatu lub boków zabudowy;
- zabezpiecz podłogę i nie ciągnij urządzenia za drzwi;
- przed demontażem zaznacz położenie przewodów, obejm i węży.
Nie przechylaj gwałtownie zmywarki z wodą w podstawie. Woda może przemieścić się na złącza, izolację lub moduł i stworzyć dodatkową usterkę. Po wymianie elementu hydraulicznego najpierw sprawdź poprawność uszczelnień, a podczas próby kontroluj pobór, obieg i odpływ wody. Obserwację wnętrza pracującego urządzenia przy zdjętych osłonach powinien prowadzić wykwalifikowany technik.
Jak dobrać część do wariantu 1003511
Oznaczenie handlowe ZZS 606 W nie jest wystarczające, ponieważ pod tą samą nazwą występuje także inny kod wyrobu. Dla tej strony właściwy jest kod 1003511. Nie należy przenosić zgodności części z wariantu 1005041 wyłącznie na podstawie identycznej nazwy modelu.
Przy doborze przygotuj:
- model: ZZS 606 W;
- kod wyrobu: 1003511;
- pełny 14-cyfrowy numer fabryczny;
- numer zdemontowanej części, jeśli pozostaje czytelny;
- zdjęcia tabliczki, złączy, mocowań i całego podzespołu.
Porównaj także moc, napięcie, średnice króćców, układ złączy, stronę montażu oraz wersję mechaniczną. Identyczna obudowa lub wtyczka nie gwarantuje zgodności. Szczególnej weryfikacji wymagają programatory: mogą różnić się wykonaniem, konfiguracją albo oprogramowaniem. Jeśli kod wyrobu na tabliczce jest inny, wróć do kategorii zmywarek Amica z widocznym panelem i wybierz stronę odpowiadającą pełnym danym urządzenia.
FAQ – części do Amica ZZS 606 W 1003511
Czy zimne i mokre naczynia oznaczają uszkodzoną grzałkę?
Nie. Grzałka jest jednym z podejrzanych elementów, ale podobny objaw mogą wywołać czujnik temperatury, wiązka, złącze, układ kontroli poziomu wody albo programator. Najpierw zmierz odłączoną grzałkę i sprawdź połączenia.
Czy prawidłowa rezystancja oznacza, że grzałka jest sprawna?
Potwierdza ciągłość elementu i pozwala wykryć znaczną zmianę jego rezystancji. Nie wyklucza przebicia izolacji, usterki pojawiającej się po rozgrzaniu ani braku zasilania podczas programu.
Co sprawdzić, gdy zmywarka buczy, ale nie wypompowuje wody?
Najpierw filtr, studzienkę, wirnik, wąż odpływowy i syfon. Jeśli droga odpływu jest drożna, przyczyną może być uszkodzony wirnik, zablokowana pompa lub silnik, który nie rusza pod obciążeniem.
Dlaczego zmywarka nie domywa tylko górnego kosza?
Sprawdź górne ramię, otwory dysz, rurę doprowadzającą wodę oraz uszczelki połączenia kosza. Ucieczka ciśnienia w tym obwodzie może pogorszyć mycie górnego kosza mimo pracy pompy.
Czy część do ZZS 606 W 1005041 pasuje również do 1003511?
Nie można tego założyć. Niektóre części mogą być wspólne, ale zgodność trzeba potwierdzić katalogowo dla kodu 1003511. Nazwa ZZS 606 W oraz podobny wygląd elementu nie identyfikują wariantu technicznego.
Jakie dane są potrzebne do pewnego doboru części Amica?
Potrzebne są model, kod wyrobu i pełny 14-cyfrowy numer fabryczny z tabliczki znamionowej. Przydatne są również numer starej części oraz zdjęcia mocowań i złączy.
