1007210 - Zmywarka do naczyń ZWA 4614 W (Amica)
Części do zmywarki Amica ZWA 4614 W 1007210 obejmują elementy układu mycia, dopływu i odpływu wody, drzwi oraz sterowania. Przed zakupem ustal źródło objawu: niedomywanie nie musi oznaczać uszkodzenia pompy, a woda na dnie — awarii modułu. Zgodność części potwierdź według modelu, kodu wyrobu i 14-cyfrowego numeru fabrycznego.
Jak rozpoznać, której części wymaga Amica ZWA 4614 W?
Diagnozę zacznij od objawu i prostych kontroli niewymagających rozbierania urządzenia. Zmywarka jest układem zależnych od siebie podzespołów: niedrożny filtr może ograniczyć obieg wody, wyciek do podstawy może uruchomić zabezpieczenie przeciwzalaniowe, a brak grzania może wynikać zarówno z grzałki, jak i czujnika, przewodów lub sterowania.
Przed oględzinami odłącz zmywarkę od zasilania, zamknij zawór dopływu i usuń naczynia. Jeżeli urządzenie trzeba wysunąć, zabezpiecz węże przed naprężeniem. Woda pozostała w misie, wężach i kanałach hydraulicznych może wylać się podczas przechylania sprzętu i dostać do elementów elektrycznych.
| Objaw | Co może być przyczyną | Co sprawdzić najpierw | Jak rozumieć wynik |
| Zmywarka nie pobiera wody | Zamknięty zawór, zagięty wąż, zabrudzone sitko, niesprawny zamek drzwi, elektrozawór albo zabezpieczenie przeciwzalaniowe | Dopływ wody, ułożenie węża, sitko przyłącza i prawidłowe zamknięcie drzwi | Drożny dopływ nie potwierdza sprawności elektrozaworu ani jego sterowania |
| Woda pozostaje na dnie | Zabrudzone filtry, ciało obce przy wirniku, zatkany wąż lub syfon, uszkodzona pompa odpływowa, przewody albo moduł | Filtry, odpływ zlewu, przebieg węża i dostępny obszar pod osłoną pompy | Swobodny wirnik i drożny wąż nie wykluczają słabej pompy lub braku jej zasilania |
| Naczynia są niedomyte | Złe ułożenie naczyń, zatkane ramiona, nieszczelne połączenie natrysznicy, mała ilość wody, słaba pompa myjąca lub brak grzania | Filtry, dysze, możliwość obrotu ramion i temperaturę naczyń pod koniec programu | Czyste ramiona nie przesądzają, że pompa wytwarza właściwe ciśnienie |
| Woda się nie nagrzewa | Grzałka, czujnik temperatury, element kontroli poziomu lub ciśnienia, wiązka, przekaźnik albo moduł | Wybrany program, połączenia i pomiar odłączonej grzałki | Ciągłość obwodu grzałki wyklucza przerwę, ale nie potwierdza pełnej sprawności pod obciążeniem |
| Zmywarka przecieka | Uszczelka drzwi, uszczelnienia narożne, dozownik, wąż, obejma, pojemnik soli, pompa lub misa | Miejsce pojawienia się wody, stan uszczelki i ślady zacieków | Woda widoczna z przodu może spływać z podzespołu znajdującego się wyżej lub głębiej |
| Drzwi opadają albo trudno je zamknąć | Linka, sprężyna, krążek zawiasu, hak lub zamek drzwi, przesunięta uszczelka albo wystający kosz | Obie strony mechanizmu drzwi, ustawienie koszy i zaczep zamka | Wymiana jednej strony mechanizmu bez kontroli drugiej może pozostawić nierównomierne naprężenie |
Zmywarka nie pobiera wody
Najpierw sprawdź, czy zawór instalacji jest całkowicie otwarty, a wąż dopływowy nie został skręcony lub przygnieciony po wsunięciu zmywarki. Po zamknięciu zaworu można odłączyć wąż i oczyścić sitko przy przyłączu. Osad na sitku ogranicza przepływ, ale jego usunięcie nie pomoże, jeśli zamknięcia drzwi nie wykrywa zamek albo nie otwiera się elektrozawór.
Jeżeli po uruchomieniu stale pracuje pompa odpływowa, nie kupuj od razu zaworu dopływowego. Taki przebieg może wskazywać na aktywne zabezpieczenie przeciwzalaniowe, na przykład z powodu wody w podstawie urządzenia. Trzeba wtedy znaleźć miejsce wycieku; samo osuszenie podstawy może jedynie czasowo usunąć objaw.
Pomiar cewki elektrozaworu wykonuje się po odłączeniu urządzenia, wypięciu przewodów i odizolowaniu badanego elementu od reszty obwodu. Przerwa wskazuje na uszkodzenie cewki. Wynik o skończonej wartości nie potwierdza jednak, że zawór mechanicznie się otwiera i zapewnia prawidłowy przepływ. Nie należy podawać napięcia sieciowego bezpośrednio na zawór poza przygotowanym stanowiskiem serwisowym.
Woda stoi w komorze po zakończeniu programu
Niewielka ilość wody w zagłębieniu pod filtrami może wynikać z konstrukcji układu odpływowego. Usterkę podejrzewaj, gdy woda pokrywa dno komory, wraca po odpompowaniu albo program zatrzymuje się przed zakończeniem.

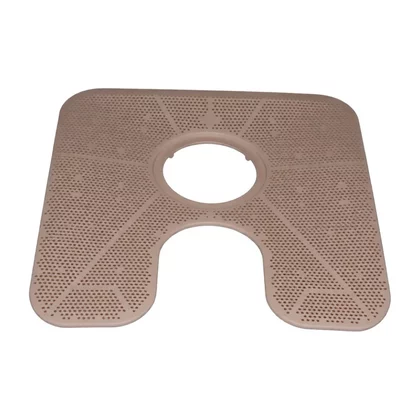

- Wyjmij i umyj filtry.
- Sprawdź, czy wąż odpływowy nie jest zagięty ani ściśnięty.
- Skontroluj króciec syfonu pod zlewem — jego niedrożność daje taki sam objaw jak uszkodzona pompa.
- Zgodnie z instrukcją właściwą dla konstrukcji zdejmij osłonę obszaru pompy i poszukaj szkła, kości lub fragmentów etykiet blokujących wirnik.
- Jeżeli droga odpływu jest drożna, sprawdź pompę, jej złącze i wiązkę.
Pomiar ciągłości odłączonego uzwojenia pozwala wykryć przerwę. Nie określa natomiast momentu rozruchowego ani zachowania pompy po nagrzaniu. Pompa może mieć ciągłość, a mimo to buczeć, zatrzymywać się pod obciążeniem lub pracować z uszkodzonym wirnikiem. Brak pracy pompy nie oznacza również automatycznie jej awarii — przyczyną może być przewód, złącze lub układ sterowania.
Zmywarka słabo myje lub nie obraca ramion
Przed wymianą pompy myjącej sprawdź elementy znajdujące się w komorze. Naczynie, wysoki talerz albo sztuciec może mechanicznie blokować ramię. Otwory natryskowe trzeba przepłukać i ostrożnie udrożnić bez rozcinania zgrzewanej obudowy ramienia. Rozszczelnionej natrysznicy nie da się trwale naprawić przez prowizoryczne klejenie elementu pracującego z gorącą wodą i detergentem.
Po ręcznym obróceniu ramię powinno poruszać się swobodnie i nie mieć nadmiernego luzu na mocowaniu. Sprawdź również połączenie doprowadzające wodę do górnego kosza. Jeżeli naczynia na dole są czyste, a na górze pozostają brudne, bardziej prawdopodobna staje się niedrożność, nieszczelność połączenia górnego ramienia lub problem z rozdziałem wody niż całkowita awaria pompy.
Gdy oba kosze są niedomyte, a ramiona są czyste, oceń pobór wody, filtrację, temperaturę oraz dźwięk pompy myjącej. Słabe ciśnienie może wynikać z niedostatecznej ilości wody, nieszczelności układu, zużycia turbiny lub niesprawności pompy. Sam fakt, że silnik pompy słychać, nie dowodzi prawidłowego obiegu.
Brak grzania i słabe suszenie
Zimne naczynia, detergent pozostający w dozowniku i wyraźnie gorsze rozpuszczanie tłuszczu mogą wskazywać na brak podgrzewania. Najpierw wyklucz program o niskiej temperaturze oraz przerwanie cyklu. Słabe suszenie nie jest samodzielnym dowodem uszkodzenia grzałki, ponieważ zależy również od programu, nabłyszczacza, załadunku i końcowej fazy płukania.
Grzałkę sprawdza się po odłączeniu zasilania, wypięciu jej przewodów i ustawieniu miernika na pomiar rezystancji. Brak ciągłości między właściwymi stykami obwodu grzejnego oznacza przerwę. Punkty pomiarowe należy ustalić dla konkretnego wykonania grzałki, ponieważ pomiar pomiędzy przypadkowymi stykami wielopinowego zespołu może dotyczyć innych obwodów. Nie należy przyjmować jednej wartości rezystancji jako właściwej dla wszystkich grzałek oferowanych do tej rodziny zmywarek — zależy ona od konkretnego wykonania i mocy.
Pomiar między zaciskiem grzałki a jej metalową obudową służy do wykrywania przebicia izolacji, lecz zwykły multimetr może nie ujawnić upływu pojawiającego się przy wyższym napięciu lub po nagrzaniu. Pełną ocenę izolacji wykonuje technik odpowiednim miernikiem. Jeżeli grzałka ma ciągłość, kolejne punkty diagnostyczne to czujnik temperatury, element potwierdzający warunki grzania, złącza, przewody oraz przekaźnik na module.
Pomiary na pracującym urządzeniu i naprawa modułu wymagają kwalifikacji, doświadczenia oraz zabezpieczonego stanowiska. Nie są przeznaczone dla osoby bez przygotowania, ponieważ w podstawie zmywarki występuje napięcie sieciowe i woda.
Wycieki oraz problemy z drzwiami
Przy wycieku wytrzyj urządzenie i ustal, w której fazie pojawia się woda. Wyciek podczas napełniania kieruje uwagę na dopływ, płaszcz wodny i połączenia. Woda pojawiająca się dopiero podczas intensywnego mycia może pochodzić z pompy, węży obiegowych, dozownika albo uszczelnienia drzwi. Ślad pod przednią krawędzią nie przesądza o uszkodzeniu głównej uszczelki — przyczyną może być też zabrudzenie jej powierzchni, odkształcenie narożnika, niewłaściwe wypoziomowanie lub zbyt silne pienienie.
Jeżeli drzwi gwałtownie opadają, skontroluj sprężyny, linki, krążki oraz ich mocowania po obu stronach. Przed demontażem zaznacz przebieg linek. Zastosowanie niewłaściwej sprężyny albo zaczepienie jej w innym punkcie zmienia siłę równoważącą drzwi. Zamek wymieniaj dopiero po sprawdzeniu haka, ustawienia drzwi i tego, czy kosz lub uszczelka nie utrudniają domknięcia.
Dostęp do części i zasady wymiany
Filtry, ramiona natryskowe, ograniczniki prowadnic i część elementów koszy można zwykle wymienić od strony komory. Przy uszczelce przed wyjęciem starego elementu zanotuj ułożenie profilu oraz położenie końców. Nie skracaj nowej uszczelki tylko dlatego, że bez prawidłowego ułożenia wydaje się za długa.
Pompy, przewody wewnętrzne, czujniki i elementy grzania znajdują się zazwyczaj w dolnej części urządzenia. Dostęp może wymagać zdjęcia panelu bocznego, cokołu albo osłony podstawy; właściwa droga zależy od wykonania urządzenia. Przed demontażem:
- odłącz przewód zasilający i zamknij wodę;
- usuń wodę z komory i przygotuj naczynie na wodę z węży;
- sfotografuj prowadzenie przewodów, węży i linek;
- chwytaj konektory za obudowę, nie ciągnij za przewody;
- sprawdź stan uszczelnień, obejm i gniazd współpracujących z wymienianą częścią;
- po montażu wykonaj kontrolowany test szczelności i obserwuj połączenia.
Nie uruchamiaj rozebranej zmywarki poza procedurą serwisową. Obracanie lub kładzenie urządzenia bez opróżnienia układu może spowodować zalanie elektroniki.
Jak dobrać części do Amica ZWA 4614 W?
Podstawą doboru są model ZWA 4614 W, kod wyrobu oraz 14-cyfrowy numer fabryczny z tabliczki znamionowej. Oznaczenie 1007210 widoczne w nazwie kategorii porównaj z kodem wyrobu swojego egzemplarza. Sam napis ZWA 4614 W lub podobny wygląd części nie musi rozstrzygać zgodności wariantu.
Przy porównywaniu części zwróć uwagę na cechy właściwe dla danej grupy:
- ramiona natryskowe: położenie w zmywarce, długość, typ osi i sposób połączenia z kanałem wodnym;
- uszczelki: profil, długość, strona lub narożnik montażu oraz kształt zakończeń;
- pompy: przeznaczenie odpływowe albo myjące, mocowanie, króćce, złącze i parametry elektryczne;
- elementy drzwi: prawa lub lewa strona, geometria haka, przebieg linki i współpracująca sprężyna;
- przepływomierze i czujniki: typ obudowy, liczba styków i zgodność katalogowa, nie tylko identyczna wtyczka;
- moduły: pełny numer części, wersja sprzętowa i wymagania dotyczące konfiguracji. Nie każdy moduł jest gotowy do pracy natychmiast po przełożeniu.
Przed zamówieniem porównaj oznaczenie części zdemontowanej, ale nie traktuj go jako jedynego kryterium — producent mógł zastąpić starszy numer nowszym odpowiednikiem. Jeżeli oznaczenia są nieczytelne, przygotuj zdjęcie tabliczki znamionowej, całej części, mocowań i złącza.
FAQ – części i naprawa zmywarki Amica ZWA 4614 W
Czy woda pod filtrem oznacza uszkodzenie pompy?
Nie zawsze. Niewielka ilość wody może pozostawać w zagłębieniu układu filtrów. Problem występuje, gdy woda pokrywa dno komory, nie znika po odpompowaniu lub wraca z odpływu. Najpierw sprawdź filtry, wąż i syfon.
Czy brak grzania oznacza konieczność wymiany grzałki?
Nie. Oprócz przerwanej grzałki przyczyną mogą być czujnik temperatury, przewody, złącza, układ kontroli warunków grzania albo przekaźnik modułu. Pomiar ciągłości wykrywa przerwę, lecz nie jest pełnym testem grzałki.
Dlaczego zmywarka myje dolny kosz, ale nie domywa górnego?
Sprawdź, czy naczynia nie blokują górnego ramienia, czy jego dysze są drożne oraz czy kosz prawidłowo łączy się z kanałem doprowadzającym wodę. Możliwa jest też nieszczelność połączenia lub problem z rozdziałem i ciśnieniem wody.
Czy podobnie wyglądające ramię lub pompa będą pasować?
Nie musi tak być. Części mogą różnić się mocowaniem, króćcami, złączem, wymiarami albo parametrami mimo podobnego wyglądu. Zgodność należy potwierdzić dla kodu wyrobu i numeru fabrycznego urządzenia.
Gdzie znaleźć dane potrzebne do doboru części Amica?
Na tabliczce znamionowej zmywarki oraz na naklejce w dokumentacji gwarancyjnej. Przygotuj model, kod wyrobu i pełny 14-cyfrowy numer fabryczny. Nie pomijaj zer ani innych znaków oznaczenia.
Czy moduł sterujący można wymienić bez programowania?
Zależy to od wersji części. Niektóre moduły są skonfigurowane dla konkretnego urządzenia, inne wymagają zaprogramowania lub przeniesienia ustawień. Przed zakupem trzeba sprawdzić pełny numer modułu i jego status katalogowy.
