1100397 - ZWV 448IS (ZWV 448IS) Amica
Części do zmywarki Amica ZWV 448IS należy dobierać według kodu wyrobu 1100397, ponieważ ta sama nazwa modelu występuje również w innym wariancie katalogowym. Zanim zamówisz pompę, grzałkę, zawór, czujnik, natrysznicę lub element drzwi, sprawdź objawy, drożność układu i pełne dane z tabliczki znamionowej.
Zmywarka Amica ZWV 448IS 1100397 — od objawu do właściwej części
Amica ZWV 448IS to wolnostojąca zmywarka o szerokości 45 cm. W katalogach producenta nazwa ZWV 448IS występuje pod co najmniej dwoma kodami wyrobu: 1100200 oraz 1100397. Ta kategoria dotyczy kodu 1100397. Nie należy więc dobierać części wyłącznie po nazwie ZWV 448IS, zdjęciu podzespołu albo pasującym złączu.
Przed demontażem sprawdź, na którym etapie cyklu pojawia się problem: podczas początkowego odpompowania, napełniania, mycia, podgrzewania czy końcowego spustu. Pozwala to ograniczyć liczbę podejrzanych elementów i uniknąć wymiany sprawnej części.
Co sprawdzić przed rozbieraniem zmywarki
Najpierw wykonaj czynności niewymagające dostępu do instalacji elektrycznej:
- Sprawdź, czy zawór wody jest całkowicie otwarty, a wąż dopływowy nie został zagięty podczas przesuwania urządzenia.
- Zakręć wodę, odłącz zmywarkę od zasilania i oczyść sitko znajdujące się przy przyłączu węża dopływowego.
- Wyjmij zespół filtrów z dna komory, rozdziel jego elementy i usuń tłuszcz oraz resztki jedzenia.
- Skontroluj studzienkę pod filtrami. Ciało obce może blokować wirnik pompy odpływowej, nawet jeśli wąż jest drożny.
- Zdejmij ramiona natryskowe i sprawdź każdy otwór pod światło. Niedrożne dysze ograniczają obrót ramienia i pogarszają mycie.
- Upewnij się, że naczynia nie blokują ramion, a filtry zostały po czyszczeniu prawidłowo zablokowane.
W tym modelu dolne ramię zdejmuje się przez uniesienie, natomiast górne jest mocowane nakrętką. Nie uruchamiaj zmywarki bez kompletnego i poprawnie osadzonego zestawu filtrów.
Diagnostyka według objawu
| Objaw | Możliwe przyczyny | Sprawdzenie i interpretacja |
| Zmywarka nie pobiera wody | zamknięty zawór, zagięty wąż, zabrudzone sitko, zawór wlotowy, zamek drzwi, zabezpieczenie przeciwzalaniowe | Brak szumu wpływającej wody po początkowym odpompowaniu nie przesądza o uszkodzeniu zaworu. Najpierw sprawdź instalację, drzwi i czy pompa nie pracuje stale z powodu wody w podstawie. |
| Woda pozostaje w komorze | zatkane filtry, ciało obce w pompie, niedrożny lub źle ułożony wąż, uszkodzona pompa odpływowa | Jeśli pompa buczy, lecz woda nie odpływa, podejrzewaj blokadę wirnika albo przewodu. Całkowita cisza może oznaczać pompę, przewody lub brak sterowania. |
| Naczynia są niedomyte | przeładowanie, zatkane ramiona, źle zamontowane filtry, słaby obieg wody, problem z zaworem rozdzielającym | Zaznacz położenie ramion przed startem krótkiego cyklu i po zatrzymaniu sprawdź, czy się przemieściły. Brak obrotu jednego ramienia nie jest jeszcze dowodem awarii pompy. |
| Zmywarka myje zimną wodą | grzałka, czujnik temperatury NTC, połączenia, układ kontroli poziomu lub przepływu, przekaźnik albo moduł | Zmierz grzałkę po odłączeniu przewodów. Sama ciągłość obwodu nie potwierdza działania czujnika, sterowania ani bezpieczeństwa izolacji. |
| Program nie rozpoczyna się | niedomknięte drzwi, hak lub zamek, zasilanie, przycisk, panel sterowania, brak dopływu wody | Miganie kontrolki Start/Pauza wraz ze wskaźnikiem programu może oznaczać otwarte drzwi. Sprawdź też, czy hak trafia centralnie w zamek. |
| Wyciek przy drzwiach | zabrudzona lub zdeformowana uszczelka, nadmiar piany, źle wypoziomowane urządzenie, uszkodzenie ramienia | Obejrzyj uszczelkę na całym obwodzie. Strumień z pękniętego ramienia może być kierowany bezpośrednio w szczelinę drzwi i naśladować nieszczelność uszczelki. |
| Drzwi opadają albo ciężko się podnoszą | linka zawiasu, sprężyna, zawias, nieprawidłowy montaż boku | Porównaj obie strony. Pęknięta linka zwykle powoduje wyraźną utratę równowagi drzwi; przed zakupem sprawdź również zaczepy sprężyny i stan zawiasów. |
Zmywarka nie pobiera wody
Po uruchomieniu programu zmywarka może najpierw przez krótki czas odpompowywać pozostałości wody. Dopiero później powinien otworzyć się zawór wlotowy. Nie należy zatem uznawać początkowego odgłosu pompy za objaw niewłaściwej pracy.
Jeżeli po etapie odpompowania woda nie wpływa:
- sprawdź ciśnienie na zaworze oraz drożność sitka i węża;
- dociśnij drzwi bez używania nadmiernej siły — jeśli program rusza tylko przy docisku, skontroluj hak, zamek i ustawienie urządzenia;
- ustal, czy pompa odpływowa pracuje bez przerwy. Może to wskazywać na aktywne zabezpieczenie przeciwzalaniowe, a nie na niesprawny zawór wlotowy;
- obejrzyj podstawę urządzenia pod kątem śladów wycieku przed wymianą pływaka, pompy lub modułu.
Pomiar rezystancji cewki zaworu może wykazać przerwę albo zwarcie, ale prawidłowa wartość nie dowodzi, że mechanizm otwiera się pod ciśnieniem wody. Zakres rezystancji trzeba porównać ze specyfikacją konkretnego zaworu zastosowanego w kodzie 1100397.
Sprawdzanie napięcia na zaworze podczas programu wymaga pracy przy napięciu sieciowym. Taką diagnostykę może wykonywać wyłącznie osoba z odpowiednimi kwalifikacjami, doświadczeniem i wyposażeniem pomiarowym. Brak napięcia może wynikać z aktywnego zabezpieczenia, przerwanej wiązki, zamka drzwi albo sterowania — nie przesądza automatycznie o uszkodzeniu modułu.
Woda nie odpływa
Kod odpływu lub woda na dnie nie oznaczają od razu konieczności wymiany pompy. W pierwszej kolejności:
- Anuluj program zgodnie z instrukcją i sprawdź, czy urządzenie podejmuje próbę odpompowania.
- Odłącz zasilanie, zakręć wodę i usuń wodę z komory.
- Wyjmij filtry i skontroluj wejście do pompy pod kątem szkła, pestek, kości oraz fragmentów etykiet.
- Sprawdź wąż odpływowy na całej długości, króciec syfonu i miejsce podłączenia pod zlewem.
- Oceń wirnik pompy. Powinien być kompletny, bez wyłamanych łopatek; jego konstrukcyjny skok magnetyczny nie musi oznaczać zatarcia.
Jeżeli pompa buczy, przyczyną może być zablokowany wirnik lub niedrożność. Jeżeli jest cicho, potrzebna jest kontrola uzwojenia, przewodów i sterowania. Pomiar ciągłości odłączonej pompy wykrywa przerwę w uzwojeniu, ale nie potwierdza, że silnik rusza pod obciążeniem. Nie zasilaj wymontowanej pompy przewodami prowizorycznymi.
Po montażu wykonaj próbę szczelności i obserwuj cały odpływ. Wąż powinien być ułożony bez załamań, a jego podłączenie znajdować się na wysokości przewidzianej w instrukcji urządzenia — dla tej rodziny wskazano zakres 50–110 cm od podłogi.
Zmywarka nie grzeje wody
W rodzinie ZWV 448IS zastosowano element grzejny o mocy znamionowej 1800 W. Dla 230 V jego obliczeniowa rezystancja wynosi około 29 Ω. Jest to wartość orientacyjna wynikająca z mocy znamionowej, a nie uniwersalna tolerancja serwisowa.
Aby sprawdzić obwód grzałki:
- Odłącz zmywarkę od sieci, zamknij wodę i uzyskaj dostęp do zespołu grzejnego w podstawie.
- Zrób zdjęcie połączeń, a następnie zdejmij przewody z zacisków grzałki. Pomiar podłączonego elementu może prowadzić przez inne obwody i dać mylący wynik.
- Ustaw multimetr na pomiar rezystancji i zmierz między właściwymi zaciskami elementu grzejnego.
- Brak ciągłości wskazuje na przerwany element. Wynik w pobliżu wartości obliczeniowej potwierdza ciągłość, lecz nie rozstrzyga o pracy NTC, przekaźnika, przewodów ani układu kontroli obiegu wody.
- Sprawdź izolację względem metalowej obudowy. Zwykły multimetr może wykryć wyraźne zwarcie, ale rzetelna ocena upływności wymaga miernika rezystancji izolacji i kwalifikacji elektrycznych.
Czujnik NTC powinien zmieniać rezystancję w sposób ciągły wraz z temperaturą. Nie podano jednej bezpiecznej wartości dla całej kategorii, ponieważ charakterystyka zależy od zastosowanego czujnika. Najpierw zanotuj rezystancję w temperaturze pokojowej, następnie delikatnie ogrzewaj część i obserwuj zmianę. Brak zmiany, przerwy podczas poruszania przewodem albo skokowe wyniki uzasadniają dalszą kontrolę, lecz wartość trzeba porównać z dokumentacją danego NTC.
Pomiary napięcia na grzałce podczas pracy są przeznaczone wyłącznie dla serwisanta. Grzałka nie jest zasilana przez cały program, dlatego jednorazowy brak napięcia poza właściwą fazą nie pozwala uznać modułu za uszkodzony.
Słabe mycie i nieruchome ramiona
Jeżeli woda jest pobierana i odpompowywana, ale naczynia pozostają brudne, zacznij od układu natryskowego:
- oczyść filtry i wszystkie dysze ramion;
- sprawdź, czy ramię nie jest pęknięte na zgrzewie — szczelina obniża ciśnienie i może kierować wodę na drzwi;
- skontroluj połączenie górnej natrysznicy z kanałem doprowadzającym wodę;
- sprawdź, czy kosz jest prawidłowo wsunięty, a jego ograniczniki i rolki nie zmieniają położenia przyłącza;
- obserwuj, czy problem dotyczy wszystkich ramion, czy tylko jednej strefy.
Brak ciśnienia we wszystkich ramionach kieruje diagnostykę w stronę pompy myjącej, jej zasilania, niedostatecznej ilości wody albo niedrożności obiegu. Jeżeli jedna strefa działa, a druga nie, należy dodatkowo sprawdzić zawór rozdzielający wodę i jego położenie. Nie wymieniaj pompy tylko dlatego, że pojedyncze ramię się nie obraca.
Kody błędów właściwe dla rodziny ZWV 448IS
| Kod | Znaczenie w instrukcji | Co sprawdzić przed doborem części |
| F5 | niewystarczający dopływ wody | zawór instalacji, wąż, sitko, ciśnienie wody; następnie zawór wlotowy, drzwi i zabezpieczenie przeciwzalaniowe |
| F3 | ciągły dopływ wody | natychmiast zamknij zawór; sprawdzenia wymagają zawór wlotowy, pomiar poziomu oraz sterowanie |
| F2 | brudna woda nie jest wypompowywana | filtry, studzienka pompy, wirnik, wąż odpływowy i syfon; dopiero później pompa oraz jej obwód |
| F8 | błąd grzałki | element grzejny, izolacja, przewody, warunki załączenia i sterowanie; kod nie wskazuje wyłącznie grzałki |
| F1 | alarm przepełnienia | zamknij wodę i wyłącz urządzenie; szukaj wycieku, problemu zaworu lub układu kontroli poziomu |
| FE | usterka podzespołu sterowania | wiązki, złącza i moduł; nie zamawiaj modułu bez potwierdzenia numeru i wymagań konfiguracji |
| F7 | zbyt wysoka temperatura | czujnik temperatury, jego połączenia i sterowanie grzaniem |
| F9 | błąd położenia podzielnika | zawór rozdzielający, jego mechanizm, czujnik położenia, przewody i sterowanie |
| F6 | uszkodzony czujnik grzałki | czujnik temperatury, jego charakterystyka, złącze oraz ciągłość przewodów |
Kod należy odczytywać według instrukcji właściwej dla danego wykonania panelu. Skasowanie błędu bez usunięcia wycieku, niedrożności lub usterki elektrycznej nie jest naprawą.
Jak uzyskać dostęp do części
Filtry, ramiona, kosze, korek pojemnika soli i elementy prowadnic są dostępne od strony komory. Przed wyjmowaniem filtra lub ramion wystarczy zakończyć program, odłączyć urządzenie od zasilania i poczekać, aż wnętrze ostygnie.
Dostęp do zaworu wlotowego, pomp, grzałki, czujników i przewodów wymaga wysunięcia zmywarki oraz zdjęcia odpowiednich osłon bocznych lub dolnych. Przed przesunięciem urządzenia:
- wyjmij wtyczkę, zamknij zawór i odłącz węże;
- usuń wodę z komory i zabezpiecz podłogę;
- nie kładź urządzenia bez sprawdzenia, gdzie może wypłynąć woda z misy lub węży;
- fotografuj złącza i prowadzenie przewodów przed ich odłączeniem;
- sprawdź stan opasek, uszczelek i króćców współpracujących z wymienianą częścią.
W elementach drzwi przed odkręceniem panelu trzeba zabezpieczyć skrzydło przed gwałtownym opadnięciem. Linki i sprężyny pracują pod naprężeniem. Po naprawie drzwi powinny pozostawać w wybranym położeniu, domykać się bez przekoszenia i nie obciążać jednostronnie zawiasu.
Czynności obejmujące pomiary pod napięciem, naprawę modułu, kontrolę rezystancji izolacji i ingerencję w obwody sieciowe wymagają kwalifikacji, doświadczenia oraz właściwych narzędzi. Nie są przeznaczone dla osoby bez przygotowania.
Jak dobrać części do Amica ZWV 448IS 1100397
Do identyfikacji przygotuj wszystkie dane z tabliczki znamionowej:
- model ZWV 448IS;
- kod wyrobu 1100397;
- pełny, 14-cyfrowy numer fabryczny.
Tabliczka w zmywarce znajduje się zwykle na krawędzi drzwi lub obramowaniu komory i jest widoczna po ich otwarciu. Nie przepisuj tylko dużego oznaczenia z frontu.
Przy wyborze części porównuj także cechy właściwe dla danego podzespołu:
- pompa lub zawór: numer części, typ złącza, króćce, mocowanie i parametry elektryczne;
- grzałka: moc, konstrukcję zespołu, króćce, złącza i czujniki współpracujące;
- NTC lub inny czujnik: numer katalogowy i charakterystykę, nie tylko średnicę obudowy;
- moduł i wyświetlacz: numer płytki, wersję wykonania oraz informację, czy część wymaga konfiguracji;
- zawiasy i linki: stronę montażu, punkty zaczepienia oraz zgodność ze sprężyną;
- uszczelki, węże i ramiona: profil, długość, średnice, położenie przyłączy i sposób mocowania;

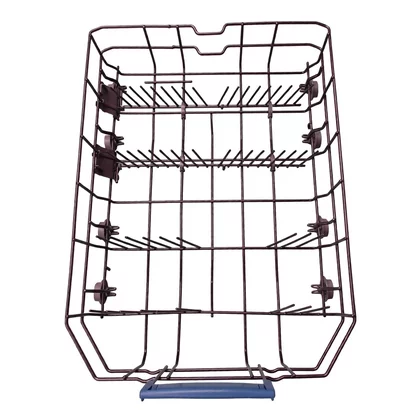

- kosze i prowadnice: szerokość, układ rolek, przyłącze natrysznicy i rodzaj ograniczników.
Część wymontowaną warto sfotografować z obu stron wraz z numerami, złączami i mocowaniami. Ostateczną zgodność potwierdź dla kodu 1100397 i 14-cyfrowego numeru fabrycznego — sama nazwa ZWV 448IS może prowadzić do katalogu wariantu 1100200.
FAQ — części i naprawa Amica ZWV 448IS
Czy część opisana tylko jako ZWV 448IS będzie pasować?
Nie można tego potwierdzić bez kodu wyrobu. Nazwa ZWV 448IS występuje co najmniej z kodami 1100200 i 1100397. Część musi mieć potwierdzoną zgodność z kodem 1100397, a przy niejednoznaczności również z 14-cyfrowym numerem fabrycznym.
Czy kod F2 oznacza uszkodzoną pompę odpływową?
Nie. F2 informuje, że woda nie została prawidłowo wypompowana. Przyczyną może być zatkany filtr, ciało obce w wirniku, niedrożny wąż lub syfon, uszkodzona pompa, przewody albo jej sterowanie.
Jak sprawdzić grzałkę w tej zmywarce?
Po odłączeniu zasilania i zdjęciu przewodów zmierz rezystancję między zaciskami grzałki. Dla elementu 1800 W wartość obliczeniowa przy 230 V wynosi około 29 Ω. Brak ciągłości wskazuje na przerwę, ale wynik około 29 Ω nie potwierdza sprawności NTC, izolacji ani modułu.
Dlaczego zmywarka odpompowuje bez przerwy i nie pobiera wody?
Może działać zabezpieczenie przeciwzalaniowe po wykryciu wody w podstawie. Przed wymianą zaworu wlotowego trzeba ustalić, czy pod misą nie ma wycieku oraz czy pływak i jego przełącznik wróciły do położenia spoczynkowego.
Co sprawdzić, gdy naczynia są brudne tylko w jednym koszu?
Skontroluj ramię obsługujące ten kosz, jego dysze i połączenie z kanałem wodnym. Jeżeli druga strefa myje prawidłowo, bardziej prawdopodobny jest problem lokalnego doprowadzenia lub zaworu rozdzielającego niż całkowita awaria pompy myjącej.
Czy moduł sterujący można zamienić na podobny wizualnie?
Nie. Identyczne złącza i obudowa nie gwarantują zgodności oprogramowania ani konfiguracji. Moduł dobiera się po kodzie wyrobu, numerze fabrycznym i oznaczeniach starej płytki, uwzględniając ewentualną potrzebę zaprogramowania.
