Części do zmywarki Amica DFM436ACWD, oznaczonej kodem wyrobu 1100474 i symbolem DFMAE541032TL3SNHR0OO0, obejmują elementy układu wodnego, drzwi, koszy, odpływu i sterowania. Przed zakupem ustal przyczynę usterki, a zgodność części potwierdź na podstawie modelu, kodu wyrobu oraz 14-cyfrowego numeru fabrycznego z tabliczki znamionowej.
Części zamienne do zmywarki Amica DFM436ACWD
Ta kategoria jest przeznaczona dla wolnostojącej zmywarki Amica o szerokości 45 cm, identyfikowanej jako DFM436ACWD, kod wyrobu 1100474 oraz DFMAE541032TL3SNHR0OO0. Mogą tu występować między innymi filtry, części odpływu, elementy zamka i zawiasów, prowadnice koszy, uszczelnienia, przewody, czujniki oraz podzespoły elektryczne.
Nazwa objawu nie wskazuje jednak automatycznie części wymagającej wymiany. Przykładowo pozostająca w komorze woda może oznaczać niedrożny filtr, zablokowaną pompę, zagięty wąż albo zatkany syfon. Dopiero wynik kontroli pozwala zdecydować, czy potrzebna jest nowa pompa lub inny element.
Od objawu do właściwej grupy części
| Objaw | Co sprawdzić najpierw | Możliwe części wymagające dalszej kontroli |
| Zmywarka nie pobiera wody | zawór instalacji, ciśnienie wody, zagięcie węża, sitko na dopływie i domknięcie drzwi | elektrozawór, wąż dopływowy, zamek drzwi, czujnik przeciwzalaniowy, okablowanie |
| Woda pozostaje w komorze | filtry, wnętrze pompy spustowej, wąż odpływowy i syfon | pompa odpływowa, przewody pompy, element sterujący |
| Naczynia są niedomyte | ułożenie naczyń, drożność i swobodny obrót ramion, filtry, ilość pobieranej wody | pompa myjąca, elektrozawór, ramię natryskowe, czujnik poziomu lub przepływu |
| Woda nie jest podgrzewana | czy program rzeczywiście przewiduje grzanie, obwód grzałki, czujnik temperatury i połączenia | grzałka, NTC, wiązka, przekaźnik lub moduł sterujący |
| Zmywarka przecieka | miejsce pojawienia się wody, uszczelkę drzwi, pianę, węże, obejmy i pojemnik soli | uszczelnienie, wąż, zacisk, zespół misy, wyłącznik przelewowy |
| Drzwi nie zatrzaskują się lub opadają | ustawienie urządzenia, przeszkody przy zamku, symetrię zawiasów i linek | hak, mocowanie zamka, zawias, linka naciągu |
Zmywarka nie odprowadza wody
W tym modelu podstawową kontrolę odpływu można rozpocząć od wnętrza komory. Odłącz zmywarkę od zasilania, zamknij dopływ wody, wyjmij kosze, usuń stojącą wodę gąbką i wyjmij zespół filtrów. Po zdjęciu osłony pompy sprawdź, czy wewnątrz nie ma szkła, kości, etykiety lub innego przedmiotu blokującego wirnik. Pracuj w rękawicach — niewidoczny odłamek może mieć ostrą krawędź.
Jeżeli pompa pracuje głośno, lecz poziom wody się nie obniża, bardziej prawdopodobna jest blokada wirnika, uszkodzenie jego łopatek albo niedrożność węża i syfonu niż brak zasilania pompy. Gdy pompy nie słychać podczas fazy odpompowywania, trzeba zbadać jej uzwojenie, złącze, przewody oraz sterowanie.
Pomiar ciągłości wykonuje się po odłączeniu przewodów od pompy. Brak ciągłości wskazuje na przerwę w uzwojeniu, ale prawidłowy wynik nie potwierdza, że wirnik obraca się pod obciążeniem ani że pompa ma odpowiednią wydajność. Nie należy kupować pompy, zanim nie zostaną sprawdzone filtr, odpływ i mechaniczna blokada wirnika.
Brak poboru wody i kod E1
Dla DFM436ACWD kod E1 oznacza zbyt długi czas napełniania. Zacznij od upewnienia się, że zawór wody jest całkowicie otwarty, wąż nie został ściśnięty po dosunięciu urządzenia, a sitko na przyłączu nie jest zabrudzone. Instrukcja tego modelu określa wymagane ciśnienie instalacji na 0,03–1 MPa.
Jeśli woda dopływa do końca węża, sprawdzenia wymagają elektrozawór i jego obwód. Rezystancję cewki mierzy się po odłączeniu zmywarki i wypięciu złącza zaworu. Przerwa w obwodzie przemawia za uszkodzoną cewką, lecz sama ciągłość nie wyklucza mechanicznego zablokowania zaworu. Podawanie napięcia sieciowego bezpośrednio na zawór jest próbą niebezpieczną i powinno być wykonywane wyłącznie przez osobę z kwalifikacjami.
Brak poboru może też wynikać z niedomknięcia drzwi albo aktywnego zabezpieczenia przeciwzalaniowego. Jeśli zmywarka po uruchomieniu stale próbuje odpompowywać wodę, należy szukać wycieku i sprawdzić dolną tacę oraz wyłącznik przelewowy, zamiast od razu wymieniać zawór dopływowy.
Zmywarka nie grzeje wody i kod E3
Kod E3 informuje, że wymagana temperatura nie została osiągnięta. Nie jest to jednoznaczne polecenie wymiany grzałki. Podobny objaw może spowodować przerwane uzwojenie grzejne, uszkodzony czujnik NTC, brak właściwego obiegu wody, przerwa w wiązce albo problem z przekaźnikiem sterującym.
Po odłączeniu przewodów od grzałki można zmierzyć rezystancję między jej zaciskami. Wynik poza zakresem miernika oznacza przerwę, a wartość bliska zwarciu może wskazywać uszkodzenie. Konkretna prawidłowa rezystancja zależy od mocy i wykonania zespołu zastosowanego w danym wariancie, dlatego należy porównać ją z dokumentacją lub parametrami części przypisanej do kodu 1100474.
Trzeba również sprawdzić izolację grzałki względem obudowy. Zwykły multimetr może nie ujawnić przebicia pojawiającego się dopiero po rozgrzaniu, dlatego pełna ocena wymaga właściwego miernika rezystancji izolacji. Czujnik NTC bada się osobno: jego rezystancja powinna zmieniać się płynnie wraz z temperaturą, ale wartość odniesienia musi pochodzić z charakterystyki konkretnego czujnika.
Opisane pomiary obwodów grzania i diagnostyka pod napięciem wymagają kwalifikacji, doświadczenia oraz odpowiednich przyrządów. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Wyciek, przepełnienie i kod E4
Kod E4 oznacza przepełnienie związane z nieszczelnością. Najpierw zakręć główny zawór wody i odłącz urządzenie. Samo usunięcie wody z dolnej tacy może pozwolić skasować objaw, ale nie usuwa źródła przecieku.
Miejsce oględzin zależy od momentu występowania wycieku:
- podczas pobierania wody — sprawdź przyłącze, wąż dopływowy, zawór i obejmy;
- podczas intensywnego mycia — skontroluj uszczelkę drzwi, ustawienie urządzenia, połączenia misy i przewody układu obiegowego;
- podczas odpompowywania — obejrzyj wąż odpływowy, króćce pompy i zaciski;
- w okolicy pojemnika soli — sprawdź nakrętkę, uszczelkę i stan gwintu;
- przy nadmiernej pianie — upewnij się, że zastosowano detergent przeznaczony do zmywarek.
Po znalezieniu nieszczelności sprawdź, czy woda nie zawilgociła złączy i elementów elektrycznych. Urządzenia nie należy uruchamiać przed usunięciem przyczyny i dokładnym osuszeniem podstawy.
Jak rozpoznać usterkę drzwi, zawiasów i prowadnic
Gdy drzwi nie chcą się zatrzasnąć, najpierw sprawdź wypoziomowanie zmywarki i upewnij się, że kosz lub naczynie nie blokuje domknięcia. Uszkodzony hak albo mocowanie zamka zwykle powoduje brak wyraźnego zatrzaśnięcia i może uniemożliwić rozpoczęcie programu.
Jeżeli drzwi gwałtownie opadają, unoszą się nierówno lub jedna strona stawia inny opór, należy porównać lewy i prawy zawias oraz linki naciągu. Linka musi być właściwej długości i przeznaczona do danego mechanizmu. Wymiana jednego elementu bez sprawdzenia współpracującego zawiasu i sprężyny może nie przywrócić prawidłowego wyważenia drzwi.

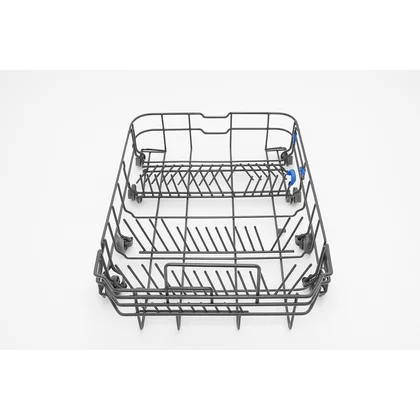

Prowadnice koszy i półki na sztućce dobiera się według strony montażu. Element lewy i prawy może wyglądać podobnie, lecz mieć odwrócone zaczepy. Przed demontażem warto sfotografować położenie blokad i ograniczników, aby po wymianie kosz nie wysuwał się z szyny.
Czyszczenie, które może zapobiec wymianie części

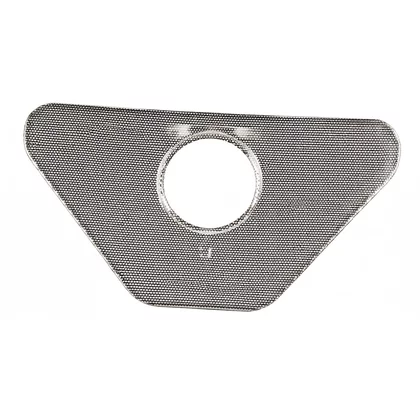

Filtry należy regularnie wyjąć, rozdzielić i umyć miękką szczoteczką pod bieżącą wodą. Po montażu muszą być poprawnie zablokowane — uruchamianie zmywarki bez filtrów może dopuścić zanieczyszczenia do pompy.
Ramiona spryskujące powinny obracać się swobodnie, a ich dysze nie mogą być zatkane osadem. Niedrożne ramię daje objaw podobny do słabej pompy myjącej: część naczyń pozostaje brudna, mimo że program kończy się bez błędu. Przed zakupem pompy sprawdź więc filtry, dysze i to, czy wysokie naczynia nie zatrzymują ramion.
Dostęp do części i zasady wymiany
Filtry, ramiona oraz osłona pompy odpływowej są dostępne od strony komory. Węże, pompy, czujniki i wyłącznik przelewowy znajdują się w dolnej części urządzenia, natomiast elementy zamka i panelu — w drzwiach. Dokładna kolejność demontażu obudowy i podstawy nie jest jednak jednakowa dla wszystkich zmywarek o podobnym symbolu.
Przed wymianą części:
- Odłącz zasilanie i zamknij dopływ wody.
- Usuń wodę z komory oraz zabezpiecz podłogę.
- Oznacz złącza i wykonaj zdjęcia prowadzenia przewodów oraz węży.
- Nie ciągnij za przewody; chwytaj za obudowę złącza.
- Sprawdź stan uszczelek, obejm i króćców współpracujących z wymienianym elementem.
- Po montażu wykonaj kontrolę szczelności podczas pobierania, mycia i odpompowywania.
Nie wolno omijać blokady drzwi, zwierać czujnika przelewowego ani uruchamiać rozebranej zmywarki bez osłon. Pomiary napięcia podczas pracy są przeznaczone wyłącznie dla wykwalifikowanego technika.
Jak dobrać część do Amica DFM436ACWD
Podstawą doboru są równocześnie:
- model: DFM436ACWD,
- kod wyrobu: 1100474,
- pełne oznaczenie wykonania: DFMAE541032TL3SNHR0OO0,
- 14-cyfrowy numer fabryczny z tabliczki znamionowej.
Tabliczka zmywarki Amica znajduje się na bocznej krawędzi drzwi i jest widoczna po ich otwarciu. Sam wygląd części lub skrócona nazwa DFM436 nie wystarczą. Zbliżone modele, w tym wersje różniące się końcówką oznaczenia, mogą mieć inne złącza, długości przewodów, strony mocowania albo wykonania modułów.
Porównaj również numer wybity na starej części, ale traktuj go jako informację pomocniczą — producent może zastąpić wcześniejszy numer nowym odpowiednikiem katalogowym. Przy modułach elektronicznych trzeba dodatkowo potwierdzić wersję oraz informację, czy część jest zaprogramowana lub wymaga konfiguracji.
Jeśli oznaczenia na tabliczce nie odpowiadają kodowi 1100474, wróć do kategorii zmywarek wolnostojących Amica 45 cm z widocznym panelem i wybierz właściwą wersję urządzenia. Do weryfikacji części przygotuj czytelne zdjęcie całej tabliczki znamionowej oraz zdjęcie wymontowanego elementu ze złączami i oznaczeniami.
FAQ – części i naprawa Amica DFM436ACWD
Co oznacza kod E1 w zmywarce DFM436ACWD?
Kod E1 oznacza przekroczenie czasu napełniania wodą. Sprawdź otwarcie zaworu, ciśnienie instalacji, wąż, sitko, zatrzaśnięcie drzwi oraz elektrozawór. Kod nie rozstrzyga samodzielnie, która część jest uszkodzona.
Czy kod E3 oznacza konieczność wymiany grzałki?
Nie. E3 informuje, że urządzenie nie osiągnęło wymaganej temperatury. Oprócz grzałki należy sprawdzić czujnik NTC, wiązkę, obieg wody i sterowanie elementem grzejnym.
Co sprawdzić, gdy woda zostaje na dnie zmywarki?
Najpierw wyczyść filtry, sprawdź komorę wirnika pompy, drożność węża odpływowego oraz syfon. Jeśli odpływ jest drożny, oceń pompę i jej zasilanie. Niewielka ilość czystej wody w zagłębieniu pod filtrami może być konstrukcyjnie normalna; nieprawidłowy jest poziom sięgający ponad filtry.
Dlaczego drzwi zmywarki nagle opadają?
Możliwa jest zerwana linka naciągu, uszkodzony zawias albo element sprężynujący. Porównaj obie strony mechanizmu i nie dobieraj linki wyłącznie według długości — istotne są również zakończenia oraz zgodność katalogowa.
Gdzie znajduje się tabliczka znamionowa DFM436ACWD?
Na bocznej krawędzi drzwi. Otwórz zmywarkę i odczytaj model, kod wyrobu oraz pełny 14-cyfrowy numer fabryczny. Dane te są potrzebne do potwierdzenia wariantu części.
Czy część z modelu DFM436ACSD będzie pasowała do DFM436ACWD?
Nie można tego założyć na podstawie podobnej nazwy. Instrukcja jest wspólna dla obu modeli, ale nie potwierdza identyczności wszystkich podzespołów. Zgodność trzeba sprawdzić katalogowo dla kodu wyrobu i numeru fabrycznego konkretnego urządzenia.
