1100454 - DFMAE561432TL3INZR1OG1 (DFM638ACNKID) Am
Części do zmywarki Amica DFM638ACNKID, kod wyrobu 1100454, obejmują elementy układu dopływu i odpływu wody, drzwi, filtracji, koszy oraz podzespoły elektryczne. Przed zakupem ustal przyczynę objawu i porównaj pełny model, kod wyrobu oraz 14-cyfrowy numer fabryczny z tabliczki znamionowej — podobny wygląd lub samo złącze nie potwierdzają zgodności.
Części do zmywarki Amica DFM638ACNKID — od objawu do właściwego podzespołu
DFM638ACNKID o kodzie wyrobu 1100454 jest wolnostojącą zmywarką Amica o szerokości około 60 cm, wyposażoną między innymi w trzyczęściowy układ filtrów, czujnik mętności, AquaStop i zabezpieczenie przeciwzalaniowe. Te informacje pomagają uporządkować diagnostykę, ale nie wskazują automatycznie uszkodzonej części. Ten sam objaw może wynikać z niedrożności, problemu instalacyjnego, uszkodzenia mechanicznego, przerwy w obwodzie albo błędnego sterowania.
Co sprawdzić przed demontażem
- Zanotuj moment wystąpienia problemu: przy starcie, poborze wody, myciu, grzaniu, odpompowaniu czy zamykaniu drzwi.
- Odczytaj kod z wyświetlacza, ale nie traktuj go jak numeru części do zamówienia.
- Sprawdź dostępne bez narzędzi elementy: filtry, ramiona natryskowe, ułożenie węży, odpływ pod zlewem, domknięcie drzwi i obecność wody pod urządzeniem.
- Dopiero po tych kontrolach przejdź do pomiarów podzespołów. Przed rozłączeniem przewodów odłącz zasilanie, wyłącz odpowiednie zabezpieczenie obwodu, zamknij wodę i upewnij się, że urządzenie nie może zostać przypadkowo uruchomione.
Diagnostyka typowych objawów
| Objaw | Co może być przyczyną | Sprawdzenie i interpretacja |
| Zmywarka nie pobiera wody | zamknięty zawór, zagięty wąż, zabrudzone sitko, zadziałanie zabezpieczenia przeciwzalaniowego, AquaStop, zamek drzwi, okablowanie lub sterowanie | Najpierw potwierdź przepływ z instalacji, drożność węża i pełne zatrzaśnięcie drzwi. Jeśli pompa odpływowa pracuje ciągle, sprawdź, czy w tacy dolnej nie ma wody; aktywne zabezpieczenie może blokować napełnianie. Brak poboru mimo prawidłowej instalacji wymaga kontroli obwodu zaworu i sygnałów sterujących. |
| Woda zostaje w komorze | zabrudzony filtr, ciało obce przy wirniku, niedrożny lub źle ułożony wąż, zatkany syfon, uszkodzona pompa odpływowa | Wyjmij i umyj zespół filtrów, sprawdź odpływ i wąż. Jeżeli słychać pompę, lecz poziom wody nie spada, podejrzewaj blokadę hydrauliki, uszkodzenie wirnika lub słabą wydajność pompy. Sama ciągłość uzwojenia nie potwierdza, że pompa tłoczy wodę pod obciążeniem. |
| Naczynia są niedomyte | zatkane dysze, źle osadzone filtry, zablokowane ramię, nieprawidłowe załadowanie, za mały obieg wody, brak grzania | Obróć ramiona ręką i oczyść otwory bez ich rozwiercania. Sprawdź, czy filtr jest kompletny i prawidłowo zablokowany. Zimna komora oraz mokre, tłuste naczynia kierują diagnostykę również na układ grzania. |
| Zmywarka nie grzeje lub nie suszy | element grzejny, czujnik temperatury NTC, warunek poziomu lub przepływu wody, przewody, przekaźnik albo moduł | Grzałkę bada się po odłączeniu jej od instalacji urządzenia: pomiar rezystancji ma wykazać zamknięty obwód, a przerwa oznacza uszkodzenie. Sama prawidłowa ciągłość nie wyklucza przebicia izolacji ani usterki pojawiającej się po rozgrzaniu. NTC sprawdza się w co najmniej dwóch kontrolowanych temperaturach — rezystancja powinna zmieniać się płynnie, zgodnie z charakterystyką właściwą dla danego czujnika. |
| Wyciek przy drzwiach | zabrudzenie lub odkształcenie uszczelki, uszkodzenie dolnego uszczelnienia, niewypoziomowanie, problem z zawiasem lub zamkiem, nadmierne pienienie | Oczyść powierzchnię styku i obejrzyj uszczelkę na całej długości. Ślad zaczynający się wyżej na drzwiach wskazuje inny obszar niż woda pojawiająca się spod podstawy. Wyciek z wnętrza podstawy trzeba zlokalizować przed wymianą elementu zabezpieczenia przeciwzalaniowego. |
| Drzwi nie domykają się lub opadają | przesunięty hak, mocowanie zamka, zawias, element równoważący drzwi albo przeszkoda w koszu | Najpierw wyklucz kolizję naczyń i koszy oraz sprawdź wypoziomowanie. Porównuj stronę montażu zawiasu — lewy i prawy element nie są zamienne tylko dlatego, że wyglądają podobnie. |
Kody błędów właściwe dla tej instrukcji
| Kod | Znaczenie | Co sprawdzić przed zakupem części |
| E1 | wydłużony czas napełniania | Otwarty zawór, ciśnienie i przepływ wody, sitko, zagięcie węża, AquaStop oraz blokadę napełniania przez system przeciwzalaniowy. |
| E3 | nieosiągnięcie wymaganej temperatury | Obwód elementu grzejnego, czujnik temperatury, okablowanie i warunki pozwalające na włączenie grzania. Kod nie rozstrzyga samodzielnie, że trzeba kupić grzałkę. |
| E4 | przepełnienie lub nieszczelność | Zamknij dopływ wody, ustal źródło wycieku i osusz tacę dopiero po usunięciu przyczyny. Nie wymieniaj pływaka tylko dlatego, że zadziałał. |
| E8 | problem z zaworem kierunkowym | Złącze, wiązkę, mechaniczne zablokowanie oraz obwód napędu zaworu rozdzielającego przepływ. |
| Ed | komunikacja między płytą główną a wyświetlaczem | Wtyki, przewody prowadzone przez drzwi i zasilanie modułów. Dopiero po wykluczeniu połączeń oceniaj elektronikę. |
Znaczenie kodów jest właściwe dla instrukcji DFM638ACNKID. Nie należy przenosić go na inną serię Amica bez sprawdzenia jej dokumentacji.
Pomiary elektryczne — co rzeczywiście potwierdzają
Pomiar rezystancji wykonuj wyłącznie na odłączonym i rozładowanym urządzeniu, po odpięciu badanego elementu od wiązki. Pomiar przez moduł może pokazać równoległe ścieżki i prowadzić do błędnego wniosku.
- Grzałka: przerwa między zaciskami potwierdza uszkodzenie obwodu. Wynik w zakresie spodziewanym dla mocy konkretnej grzałki potwierdza jedynie ciągłość; nie potwierdza sterowania ani stanu izolacji. Rezystancję izolacji do obudowy bada się odpowiednim miernikiem izolacji, nie samym brzęczykiem multimetru.
- Czujnik NTC: porównaj wynik w znanej temperaturze z dokumentacją części, a następnie ogrzewaj czujnik stopniowo. Skok, przerwa lub brak powtarzalnej zmiany wskazują na czujnik albo jego połączenie. Nie stosuj jednej wartości rezystancji jako uniwersalnej dla wszystkich zmywarek Amica.
- Pompa odpływowa: ciągłość uzwojenia wyklucza jedynie całkowitą przerwę. Nie wykrywa zatarcia, uszkodzenia wirnika ani spadku wydajności. Oględziny komory pompy i drożności odpływu powinny poprzedzać decyzję o wymianie.

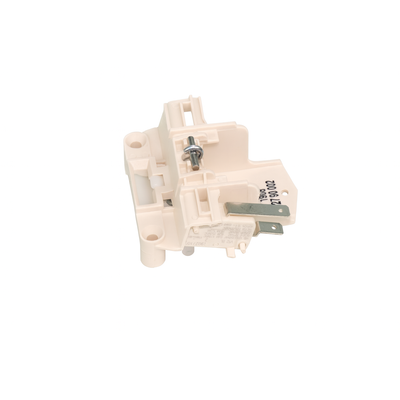

- Zamek i mikroprzełączniki: sprawdź zmianę stanu styków podczas prawidłowego zadziałania mechanizmu. Wynik może być fałszywy, jeśli mierzysz element przez przewody połączone z modułem.
Pomiar napięcia podczas programu oraz próby zasilania pomp, zaworów lub grzałki poza urządzeniem są pracami przy napięciu sieciowym. Wymagają kwalifikacji, doświadczenia, odpowiednich uprawnień i zabezpieczonych przyrządów; nie są przeznaczone dla osoby bez przygotowania. Nie omijaj blokady drzwi i nie mostkuj zabezpieczenia przeciwzalaniowego.
Dostęp, demontaż i wymiana
Filtry i ramiona natryskowe
W tym modelu zespół filtrów znajduje się na dnie komory. Filtr zgrubny odblokowuje się obrotem w lewo i wyjmuje ku górze; jego elementy można rozdzielić i umyć miękką szczoteczką. Po złożeniu wkład należy obrócić w prawo i osadzić bez nadmiernego dokręcania. Nie uruchamiaj zmywarki bez kompletnego filtra, ponieważ zanieczyszczenia mogą trafić do hydrauliki.
Górne ramię zdejmuje się po przytrzymaniu nakrętki i obróceniu ramienia w lewo, natomiast dolne unosi się do góry. Po montażu sprawdź swobodny obrót i czy strumień nie jest blokowany przez naczynia.
Elementy w podstawie, drzwiach i układzie wodnym
Pompa, czujniki, wyłącznik przelewowy i część połączeń hydraulicznych są dostępne dopiero po otwarciu stref serwisowych urządzenia. Droga dostępu zależy od konkretnego podzespołu: część napraw wykonuje się od spodu lub po zdjęciu osłony podstawy, a elementy zamka i panelu — od strony drzwi. Przed wypięciem kostek wykonaj zdjęcie ułożenia przewodów, oznacz złącza i sprawdź, czy uszczelnienia nie zostały skręcone lub przycięte.
Po wymianie części hydraulicznej wykonaj kontrolowany test szczelności, obserwując połączenie od początku napełniania przez odpompowanie. Po naprawie drzwi sprawdź równy docisk i brak ocierania, a po pracach przy filtrze lub pompie upewnij się, że w komorze nie zostały narzędzia ani ciała obce.
Jak dobrać właściwą część do DFM638ACNKID
Do identyfikacji przygotuj pełny model DFM638ACNKID, kod wyrobu 1100454 i 14-cyfrowy numer fabryczny z tabliczki znamionowej. Numer fabryczny może rozróżniać wykonania produkcyjne niewidoczne w nazwie handlowej.
Przy porównaniu części zwróć uwagę na:
- numer katalogowy i potwierdzoną zgodność z kodem wyrobu;
- zakres numerów fabrycznych lub datę modyfikacji, jeśli występują w katalogu;
- wymiary, mocowanie, stronę montażu i kształt uszczelnienia;
- napięcie, moc oraz charakterystykę czujnika — tylko gdy dotyczą danego elementu;
- liczbę i kluczowanie styków, ale nie traktuj identycznej wtyczki jako dowodu zgodności;
- wymagania dotyczące konfiguracji modułu. Nie każdy moduł jest gotowy do pracy bez zaprogramowania, a nie każdy wymaga programowania.
Jeżeli oznaczenie na tabliczce nie odpowiada tej stronie, wróć do kategorii zmywarek wolnostojących Amica z panelem widocznym i wybierz kategorię zgodną z pełnym kodem urządzenia. Do weryfikacji części najlepiej przekazać wyraźne zdjęcie całej tabliczki oraz oznaczenie z demontowanego elementu.
FAQ — części i naprawa Amica DFM638ACNKID
Czy kod E3 oznacza, że trzeba wymienić grzałkę?
Nie. E3 informuje, że wymagana temperatura nie została osiągnięta. Przerwa grzałki potwierdza jej uszkodzenie, ale przy zachowanej ciągłości trzeba jeszcze ocenić NTC, przewody, warunki załączenia grzania i sterowanie.
Dlaczego zmywarka nie pobiera wody, chociaż zawór jest otwarty?
Sprawdź przepływ, sitko i zagięcie węża, domknięcie drzwi oraz wodę w tacy dolnej. W DFM638ACNKID system AquaStop i zabezpieczenie AntiFlood mogą zatrzymać napełnianie po wykryciu nieprawidłowości.
Czy buczenie pompy oznacza, że jest sprawna?
Nie. Silnik może otrzymywać zasilanie, ale wirnik może być zablokowany albo pompa może nie wytwarzać właściwego przepływu. Najpierw sprawdź filtr, komorę pompy, wąż i odpływ.
Czy część wyglądająca identycznie będzie pasować?
Nie musi. Różnice mogą dotyczyć mocowania, wydajności, charakterystyki elektrycznej, strony montażu, uszczelnienia lub wersji produkcyjnej. Zgodność potwierdzaj po modelu, kodzie wyrobu i 14-cyfrowym numerze fabrycznym.
Czy po wymianie modułu zmywarka od razu zadziała?
To zależy od wariantu modułu. Część może być skonfigurowana fabrycznie, wymagać zaprogramowania albo przeniesienia danych. Przed zakupem trzeba potwierdzić numer katalogowy i stan konfiguracji dla kodu 1100454.
