Części do zmywarki Amica MV 638 AEDW, kod wyrobu 1190477, obejmują elementy układu wodnego, drzwi, koszy, filtracji i zasilania. Przed zakupem ustal przyczynę objawu oraz porównaj pełny model DFMAE561433TLISZA1OO1, kod wyrobu i 14-cyfrowy numer fabryczny z tabliczki znamionowej — podobny wygląd części nie potwierdza zgodności.
Części do zmywarki Amica MV 638 AEDW — od objawu do właściwego podzespołu
Ta kategoria jest przeznaczona dla wolnostojącej zmywarki Amica MV 638 AEDW, oznaczonej kodem wyrobu 1190477 i modelem technicznym DFMAE561433TLISZA1OO1. W urządzeniu współpracują między innymi układ dopływu i odpływu wody, pompa myjąca, podgrzewanie, filtry, ramiona natryskowe, zabezpieczenie przeciwzalaniowe oraz mechanizmy drzwi i koszy. Ten sam objaw może wynikać z kilku różnych przyczyn, dlatego części nie należy wymieniać wyłącznie na podstawie komunikatu błędu lub odgłosu pracy.
Przed kontrolą wnętrza, węży albo podzespołów odłącz zmywarkę od zasilania, zamknij zawór wody i usuń wodę z komory. Nie ciągnij urządzenia za przewody ani panel. Pomiary napięcia podczas programu oraz naprawa modułu sterującego są przeznaczone dla osoby mającej kwalifikacje, doświadczenie i narzędzia do bezpiecznej pracy przy urządzeniach zasilanych napięciem sieciowym.
Jak rozpoznać układ odpowiedzialny za usterkę?
| Objaw | Co sprawdzić najpierw | Co może wymagać dalszej kontroli |
| Zmywarka nie pobiera wody | zawór instalacji, zagięcie węża AquaStop, sitko na przyłączu, zamknięcie drzwi | AquaStop, instalacja dopływowa, czujnik przeciwzalaniowy, wiązka i sterowanie |
| Woda pozostaje na dnie | filtry, komorę pod filtrem, syfon i ułożenie węża odpływowego | wirnik i pompa odpływowa, przewody wewnętrzne, zasilanie pompy |
| Naczynia są niedomyte | ułożenie naczyń, drożność i swobodny obrót ramion, prawidłowy montaż filtrów | obieg wody, pompa myjąca, zawór rozdzielający, dozownik |
| Woda się nie nagrzewa | czy program przewiduje grzanie, stan złączy i ciągłość obwodu grzałki | czujnik temperatury, przepływ wody, przewody, przekaźnik lub moduł |
| Zmywarka przecieka | uszczelkę drzwi, korek i uszczelnienie pojemnika soli, węże oraz połączenia | misa, pompy, opaski, układ przeciwzalaniowy |
| Drzwi opadają lub nie domykają się | ustawienie urządzenia, przeszkody przy zamku i koszach | zawiasy, element zamka, mocowania i mechanizm równoważący |
Zmywarka nie pobiera wody
Jeżeli po uruchomieniu słychać krótką pracę pompy odpływowej, ale później woda nie wpływa do komory, zacznij od elementów niewymagających demontażu obudowy:
- Sprawdź, czy zawór instalacji jest całkowicie otwarty i czy wąż dopływowy nie został przygnieciony po przesunięciu zmywarki.
- Po zakręceniu wody odłącz wąż od zaworu i skontroluj sitko wejściowe. Osad może ograniczać przepływ bez całkowitego zamknięcia dopływu.
- Upewnij się, że drzwi zatrzaskują się bez dociskania. Niewłaściwe wypoziomowanie, wysunięty kosz albo uszkodzone mocowanie zamka mogą uniemożliwić rozpoczęcie poboru.
- Zwróć uwagę, czy pompa odpływowa pracuje bez przerwy. Taki objaw może oznaczać obecność wody w podstawie i aktywację zabezpieczenia przeciwzalaniowego, a nie awarię samego AquaStopu.
Cewkę zaworu lub zespołu AquaStop można badać omomierzem dopiero po odłączeniu zasilania, zamknięciu wody i wypięciu przewodów z badanego elementu. Brak ciągłości wskazuje na przerwę w cewce, ale prawidłowy wynik nie potwierdza, że zawór otwiera się mechanicznie ani że otrzymuje sterowanie. Nie podawaj napięcia sieciowego bezpośrednio na wymontowany zawór, jeśli nie masz odpowiednich kwalifikacji i zabezpieczonego stanowiska.
Woda zostaje w komorze
Niewypompowana woda nie oznacza od razu uszkodzonej pompy. W modelu MV 638 AEDW filtr znajduje się na dnie komory. Wyjmij dolny kosz, odblokuj zespół filtrów zgodnie z kierunkiem oznaczonym na elemencie, rozdziel jego części i umyj je miękką szczotką pod bieżącą wodą. Przerwana siatka filtra kwalifikuje element do wymiany, ponieważ twarde resztki mogą przedostać się do pompy.
Po wyjęciu filtrów sprawdź dostępny obszar komory pompy. Usuń szkło, pestki, fragmenty etykiet i inne ciała obce, nie wkładając dłoni w niewidoczne miejsce. Następnie skontroluj:
- drożność króćca i syfonu zlewu;
- brak załamania lub przygniecenia węża odpływowego;
- poprawną wysokość przyłączenia węża — instrukcja tego modelu wskazuje zakres od 50 do 110 cm od podłogi;
- czy podczas próby odpompowania słychać pracę pompy.
Głośne buczenie bez przepływu częściej kieruje diagnostykę w stronę blokady wirnika lub przewodu. Całkowita cisza może wynikać z przerwy uzwojenia, uszkodzonego połączenia albo braku sterowania. Po wymontowaniu i odłączeniu pompy można sprawdzić ciągłość jej uzwojenia. Brak ciągłości potwierdza uszkodzenie elektryczne, natomiast zachowana ciągłość nie wyklucza zablokowania, zużycia mechanicznego ani problemu ujawniającego się dopiero pod obciążeniem.
Słabe mycie i nieruchome ramiona
Jeżeli zmywarka pobiera i odprowadza wodę, ale naczynia pozostają brudne, sprawdź najpierw elementy wpływające na rozprowadzanie strumienia. Każde ramię powinno obracać się swobodnie, a jego dysze nie mogą być zatkane kamieniem lub resztkami. Dolne ramię jest zdejmowane do góry, natomiast przy górnym występuje mocowanie wymagające przytrzymania nakrętki i obrócenia ramienia — nie wyłamuj go przez podważanie.
Przed programem ustaw ramiona w zapamiętanej pozycji, uruchom cykl na krótko, zatrzymaj go i ostrożnie otwórz drzwi. Zmiana położenia wskazuje, że przynajmniej się obracały, ale nie pozwala ocenić ciśnienia ani równomierności przepływu. Jeśli obraca się tylko jedno ramię, przyczyną może być niedrożność kanału, problem z zaworem rozdzielającym wodę lub osłabiona pompa myjąca. Nie należy wtedy automatycznie kupować kompletnej pompy.
Filtry muszą być zamontowane we właściwej kolejności i zablokowane bez nadmiernego dokręcania. Uruchamianie zmywarki bez nich może doprowadzić do zablokowania układu myjącego.
Brak grzania i niedosuszone naczynia
Zimne naczynia po zakończeniu programu, nierozpuszczona tabletka lub brak pary mogą wskazywać na problem z grzaniem, ale podobny efekt daje zbyt krótki program, brak odpowiedniego poziomu wody albo słaby obieg. Niedosuszenie może również wynikać z pustego dozownika nabłyszczacza, sposobu ułożenia naczyń lub wyboru programu bez pełnej fazy suszenia.
Grzałkę bada się przy odłączonej zmywarce, po wypięciu jej przewodów, mierząc rezystancję pomiędzy właściwymi zaciskami elementu grzejnego. Wynik oznaczający przerwę w obwodzie wskazuje na uszkodzenie grzałki. Nie należy jednak stosować jednej wartości rezystancji jako normy dla wszystkich wersji zespołu. Sama ciągłość nie sprawdza upływności do obudowy ani sterowania grzałką.
Jeśli grzałka ma ciągłość, kolejno kontroluje się złącza, przewody, czujnik temperatury i obwód sterujący. Czujnik NTC powinien zmieniać rezystancję wraz ze zmianą temperatury, lecz właściwa wartość zależy od zastosowanej charakterystyki. Test bez danych dla konkretnej części pokazuje jedynie, czy czujnik reaguje, a nie potwierdza dokładności pomiaru temperatury. Kontrola napięcia na grzałce podczas programu wymaga pracy przy napięciu sieciowym i jest przeznaczona wyłącznie dla wykwalifikowanego serwisanta.
Wycieki, uszczelki i elementy drzwi
Woda widoczna z przodu nie zawsze oznacza uszkodzenie głównej uszczelki drzwi. Najpierw oczyść powierzchnię styku uszczelki i sprawdź, czy zmywarka stoi poziomo. Nadmierna piana, źle ułożone naczynie blokujące ramię lub nieszczelność pojemnika soli mogą kierować wodę w stronę drzwi.
Jeżeli woda pojawia się pod urządzeniem, po odłączeniu zasilania i zamknięciu dopływu trzeba obejrzeć węże, opaski, korpusy pomp oraz połączenia misy. Osuszenie podstawy może wyłączyć zabezpieczenie przeciwzalaniowe, ale nie usuwa źródła przecieku. Zmywarki nie należy ponownie eksploatować, dopóki miejsce nieszczelności nie zostanie odnalezione i sprawdzone podczas kontrolnego cyklu.
Przy problemach z drzwiami rozróżnij trzy sytuacje:
- drzwi nie zatrzaskują się — sprawdź wypoziomowanie, położenie koszy i mechanizm zamka;
- drzwi opadają bez oporu — skontroluj zawiasy oraz elementy mechanizmu równoważącego;
- drzwi pracują krzywo lub ocierają — porównaj lewy i prawy zawias oraz ich mocowania.
Lewy i prawy zawias są różnymi częściami. Stronę określa się, patrząc na zmywarkę od frontu.
Kody błędów modelu MV 638 AEDW
Kod wskazuje problem wykryty przez sterownik, ale nie jest automatycznym numerem części do wymiany.
| Kod | Znaczenie w instrukcji modelu | Co sprawdzić |
| E1 | napełnianie trwa zbyt długo | zawór wody, ciśnienie, wąż AquaStop, sitko, drożność dopływu i zamknięcie drzwi |
| E3 | nie osiągnięto wymaganej temperatury | poziom i obieg wody, grzałkę, czujnik temperatury, przewody oraz sterowanie |
| E4 | przepełnienie lub wykryta nieszczelność | zamknąć wodę, odłączyć zasilanie, sprawdzić podstawę, uszczelnienia, węże i pompy |
| E9 | woda albo zabrudzenie w obrębie przycisku | osuszyć i delikatnie oczyścić panel; nie zalewać go środkiem w sprayu |
Po skasowaniu kodu obserwuj pełny etap programu, na którym problem wraca. Sam reset nie potwierdza usunięcia przyczyny.
Dostęp do części i wymiana

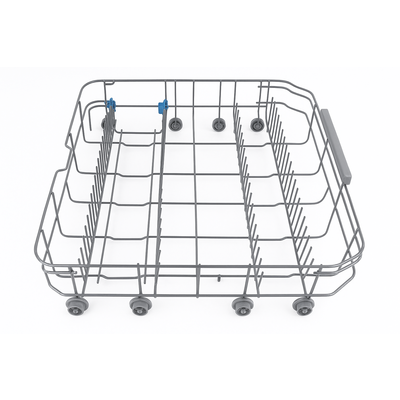

Filtry, ramiona, kosze, prowadnice, ograniczniki oraz korek pojemnika soli są dostępne od strony komory. Elementy drzwi mogą wymagać zdjęcia panelu lub zewnętrznego poszycia, a pompy, przewody hydrauliczne, czujniki i część instalacji elektrycznej są zwykle dostępne po wysunięciu urządzenia i demontażu odpowiedniej osłony dolnej lub bocznej. Dokładna droga dostępu zależy od wymienianego zespołu — nie przewracaj zmywarki bez uwzględnienia wody pozostałej w układzie.
Przed rozłączeniem instalacji:
- Zrób zdjęcie przebiegu przewodów, węży i mocowań.
- Oznacz podobne złącza; nie sugeruj się wyłącznie kolorem przewodu.
- Przygotuj niskie naczynie i chłonne materiały na pozostałą wodę.
- Sprawdź stan uszczelek, opasek oraz króćców współpracujących z wymienianą częścią.
- Po montażu wykonaj kontrolę szczelności, a następnie krótki program bez naczyń.
Nie stosuj kleju zamiast właściwych uszczelek, nie mostkuj czujników i nie uruchamiaj urządzenia z odłączonym zabezpieczeniem przeciwzalaniowym.
Jak dobrać część do Amica 1190477?
Podstawą doboru jest komplet danych z tabliczki znamionowej, która w zmywarkach Amica znajduje się na bocznej krawędzi drzwi. Odczytaj:
- model urządzenia: DFMAE561433TLISZA1OO1 / MV 638 AEDW;
- kod wyrobu: 1190477;
- pełny, 14-cyfrowy numer fabryczny.
Kod wyrobu odróżnia warianty o podobnej nazwie handlowej. Przykładowo model MV 638 AEDX ma zbliżone oznaczenie techniczne, ale inną wersję i osobny kod wyrobu. Złącze o tym samym kształcie, podobne wymiary albo identyczna obudowa nie gwarantują zgodności elektrycznej i mechanicznej.
Przy wyborze porównaj także cechy właściwe dla części: stronę zawiasu lub prowadnicy, długość i średnice węża, rodzaj przyłączy, kształt uszczelnienia, sposób mocowania oraz numer części. W przypadku modułów trzeba dodatkowo potwierdzić wersję sprzętową i ewentualne wymagania konfiguracyjne — nie każdy moduł jest gotowy do pracy po samym podłączeniu.
Jeżeli dane z tabliczki nie odpowiadają oznaczeniu 1190477, wróć do kategorii zmywarek Amica z widocznym panelem i wybierz właściwy wariant. Do weryfikacji przygotuj zdjęcie całej tabliczki oraz oznaczenie wymontowanej części.
FAQ — części do Amica MV 638 AEDW
Czy kod E3 oznacza, że trzeba wymienić grzałkę?
Nie. Kod informuje, że zmywarka nie osiągnęła wymaganej temperatury. Przyczyną może być grzałka, ale także niewłaściwy poziom lub obieg wody, czujnik temperatury, przewody albo układ sterujący.
Czy działająca pompa zawsze wydaje wyraźny dźwięk?
Nie. Dźwięk potwierdza jedynie próbę pracy. Pompa może buczeć przy zablokowanym wirniku, pracować bez skutecznego tłoczenia albo nie otrzymywać prawidłowego zasilania. Wynik trzeba zestawić z przepływem wody i drożnością odpływu.
Dlaczego zmywarka stale odpompowuje i nie pobiera wody?
Możliwe, że zabezpieczenie przeciwzalaniowe wykryło wodę w podstawie. Osuszenie podstawy może umożliwić uruchomienie, ale konieczne jest odnalezienie źródła wycieku. Podobny objaw może powodować usterka czujnika, wiązki lub sterowania.
Czy filtr cylindryczny wystarczy umyć, czy trzeba go wymienić?
Filtr można umyć, jeśli siatka, zamki i korpus są całe. Pęknięty filtr lub element, którego nie da się prawidłowo zablokować, należy wymienić, aby zanieczyszczenia nie przedostawały się do pomp i ramion.
Czy wystarczy podać nazwę MV 638 AEDW przy zakupie części?
Nie zawsze. Do pewnego doboru przygotuj model DFMAE561433TLISZA1OO1, kod wyrobu 1190477 i 14-cyfrowy numer fabryczny. Pełne dane pozwalają uwzględnić zmiany wykonania w obrębie modelu.
Czy po wymianie modułu zmywarka od razu zacznie działać?
Zależy to od wersji modułu. Część może być skonfigurowana, wymagać zaprogramowania albo występować w kilku wariantach sprzętowych. Przed zakupem trzeba potwierdzić numer części, zgodność katalogową i wymagania montażowe dla kodu wyrobu 1190477.
