Pola grzejne i promienniki płyt ceramicznych Beko
Pola grzejne i promienniki Beko są przeznaczone do płyt ceramicznych, w których element oporowy ogrzewa szkło, a następnie naczynie. Gdy pole pozostaje zimne, działa tylko jeden pierścień albo nie reaguje na regulację, przed zakupem trzeba sprawdzić także ogranicznik temperatury, przewody i układ sterowania. Właściwy wariant dobiera się według modelu, Product No., mocy, średnicy i liczby obwodów.
Jak działa promiennik w płycie ceramicznej Beko?
Promiennik znajduje się bezpośrednio pod szkłem ceramicznym. Prąd przepływający przez taśmę lub spiralę oporową wytwarza ciepło, które jest przekazywane przez szybę do dna naczynia. Nie jest to cewka indukcyjna – pole ceramiczne nagrzewa szkło i może pracować z naczyniami wykonanymi z różnych materiałów, o ile mają płaskie, stabilne dno.
W zależności od wersji urządzenia pole może mieć:
- jeden obwód grzejny;

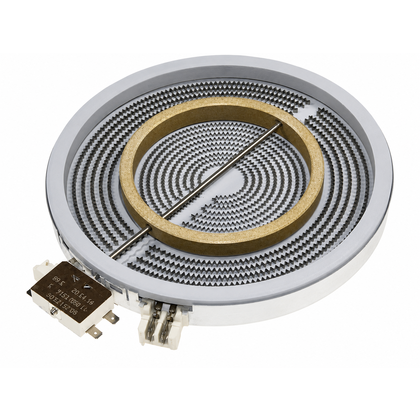

- dwa obwody, na przykład pierścień wewnętrzny i dołączany pierścień zewnętrzny;
- zintegrowany ogranicznik temperatury chroniący szkło przed przegrzaniem;
- dodatkowe styki związane ze sterowaniem lub sygnalizacją ciepła resztkowego;
- sterowanie regulatorem energii, przełącznikiem wielopozycyjnym albo modułem elektronicznym.
Dlatego podobnie wyglądające promienniki mogą różnić się nie tylko średnicą i mocą, lecz także układem zacisków, liczbą obwodów oraz współpracą ze sterowaniem.
Objawy uszkodzenia pola grzejnego i inne możliwe przyczyny
| Objaw | Co może być przyczyną | Co pomaga rozróżnić usterki |
| Jedno pole pozostaje całkowicie zimne | przerwany element oporowy, otwarty ogranicznik temperatury, wypalony konektor, uszkodzony regulator, przekaźnik lub ścieżka modułu | pomiar każdego obwodu promiennika i ogranicznika po odłączeniu przewodów; oględziny zacisków; dopiero potem kontrola sterowania |
| W polu podwójnym grzeje tylko środek albo tylko pierścień zewnętrzny | przerwa w jednym obwodzie, niesprawny przycisk rozszerzenia pola, regulator wieloobwodowy albo odpowiednie wyjście modułu | osobny pomiar obu obwodów; jeżeli oba mają ciągłość, trzeba przejść do sterowania rozszerzeniem pola |
| Pole grzeje wyłącznie z pełną mocą lub nie wyłącza się | sklejone styki regulatora energii albo przekaźnika; rzadziej problem z układem pomiarowym lub sterowaniem | sprawny element grzejny nie odpowiada za dozowanie mocy; taki objaw nie uzasadnia sam w sobie zakupu promiennika |
| Pole włącza się i wyłącza podczas gotowania | normalna regulacja mocy lub działanie ogranicznika temperatury; zbyt małe, wklęsłe albo nierówne naczynie; przegrzewanie; usterka ogranicznika lub sterowania | cykliczna praca nie jest automatycznie awarią. Nieprawidłowością jest między innymi brak ponownego załączenia po ostygnięciu albo wyraźnie gorsze grzanie względem porównywalnego pola |
| Pole nagrzewa się wolniej niż wcześniej | naczynie o nierównym dnie, zabrudzona powierzchnia, częściowa przerwa w polu wieloobwodowym, przegrzane połączenie, niewłaściwe sterowanie | najpierw porównaj pracę na tym samym płaskim naczyniu; następnie sprawdź, czy żarzą się wszystkie przewidziane pierścienie |
| Nie działa kilka pól lub cała płyta | brak jednej części zasilania, wyłączone zabezpieczenie, uszkodzenie wspólnego przewodu albo modułu | awaria kilku pól jednocześnie rzadziej wynika z równoczesnego przepalenia kilku promienników |
Jasne świecenie promiennika podczas szybkiego nagrzewania jest normalne. Również krótkie przerwy w świeceniu nie muszą oznaczać usterki – regulator i ogranicznik temperatury okresowo odłączają zasilanie. Znaczenie ma temperatura naczynia i skuteczność gotowania, a nie sam fakt, że element nie świeci bez przerwy.
Co sprawdzić przed demontażem płyty?
- Ustal, czy nie działa jedno pole, jeden pierścień czy cała grupa pól.
- W polu dwuobwodowym sprawdź, czy został rzeczywiście włączony pierścień rozszerzający. Sposób aktywacji zależy od panelu konkretnego modelu.
- Użyj płaskiego naczynia o średnicy zbliżonej do pola. Wklęsłe dno odbiera ciepło mniej skutecznie i może powodować częstsze zadziałanie ogranicznika.
- Jeżeli płyta ma panel dotykowy, osusz i oczyść obszar sterowania oraz sprawdź blokadę klawiszy.
- Gdy nie działa cała płyta lub dwa pola z tej samej części urządzenia, zleć sprawdzenie zasilania i zacisków przyłączeniowych. Samo świecenie wyświetlacza nie potwierdza prawidłowego zasilania wszystkich obwodów mocy.
Pękniętej szyby płyty ceramicznej Beko nie należy dalej używać. Przez szczelinę może przedostać się wilgoć, a pod szkłem znajdują się elementy zasilane napięciem sieciowym.
Jak zmierzyć promiennik płyty ceramicznej?
Przed pomiarem urządzenie trzeba całkowicie odłączyć od instalacji, wyłączając wszystkie tory zasilania właściwym zabezpieczeniem. Następnie należy potwierdzić brak napięcia odpowiednim przyrządem i poczekać na pełne ostygnięcie pól. Samo wyłączenie płyty panelem nie odłącza obwodów wewnętrznych.
Opisane czynności serwisowe wymagają znajomości instalacji elektrycznych, właściwych narzędzi i umiejętności identyfikacji zacisków. Pomiary pod napięciem są przeznaczone wyłącznie dla wykwalifikowanego technika i nie są potrzebne do podstawowego sprawdzenia ciągłości promiennika.
Pomiar obwodu grzejnego
- Zrób zdjęcie połączeń i oznacz przewody przed ich zdjęciem.
- Odłącz od promiennika przewody badanego obwodu. Pomiar części pozostawionej w układzie może obejmować regulator, moduł lub drugi obwód i dać mylący wynik.
- Ustaw multimetr na pomiar rezystancji.
- W polu jednoobwodowym mierz między zaciskami zasilającymi element oporowy.
- W polu podwójnym każdy obwód sprawdza się osobno, zwykle między zaciskiem wspólnym a zaciskiem danego pierścienia. Nie należy zgadywać funkcji styków – układ trzeba ustalić z oznaczeń promiennika, schematu urządzenia albo dokumentacji części.
Wskazanie OL, nieskończonej rezystancji lub braku ciągłości oznacza przerwę w badanym torze. Skończona rezystancja potwierdza jedynie, że obwód nie jest całkowicie przerwany. Nie dowodzi prawidłowej mocy, poprawnego działania po rozgrzaniu ani sprawności sterowania.
Orientacyjną rezystancję roboczą elementu oporowego można oszacować ze wzoru R = U² / P, wykorzystując napięcie i moc oznaczone dla danego obwodu. Nie jest to uniwersalna wartość dla całej kategorii. Wynik pomiaru zimnego elementu może różnić się od wartości obliczonej dla warunków pracy, a pola wieloobwodowe wymagają osobnego uwzględnienia mocy każdego pierścienia.
Kontrola ogranicznika temperatury
W wielu promiennikach nad elementem grzejnym znajduje się prętowy ogranicznik temperatury. Jego styk roboczy powinien przewodzić w temperaturze pokojowej, ale dokładne zaciski zależą od konstrukcji. Otwarty styk właściwego toru może blokować nagrzewanie mimo ciągłości samej taśmy oporowej.
Nie wszystkie styki przy ograniczniku pełnią tę samą funkcję. Część może odpowiadać za lampkę ciepła resztkowego albo współpracować z regulatorem. Błędne zwarcie zacisków może uszkodzić sterowanie, dlatego identyfikację należy wykonać według dokumentacji konkretnego pola. Ogranicznika nie wolno trwale mostkować – chroni szkło przed przegrzaniem.
Pomiar względem metalowej obudowy
Przejście elektryczne między zaciskiem roboczym a metalową obudową promiennika wskazuje na niebezpieczne uszkodzenie izolacji. Brak wskazania na zwykłym multimetrze nie zastępuje jednak pomiaru rezystancji izolacji odpowiednim miernikiem. Jest to istotne zwłaszcza wtedy, gdy płyta wyzwala zabezpieczenie różnicowoprądowe.
Gdy promiennik ma ciągłość, ale nadal nie grzeje
Jeżeli obwody grzejne i właściwy styk ogranicznika są zamknięte, nie należy wymieniać pola na próbę. Kolejne miejsca kontroli to:
- nadpalone, poluzowane lub utlenione konektory;
- przewód przerwany przy końcówce;
- regulator energii w kuchni sterowanej pokrętłami;
- przekaźnik, triak albo ścieżka prądowa w module elektronicznym;
- zasilanie doprowadzone do danej grupy pól.
Wypalony konektor trzeba usunąć razem z przegrzaną częścią przewodu i zastąpić połączeniem o właściwym przekroju, wymiarze oraz odporności temperaturowej. Zaciśnięcie przypadkowej końcówki lub pozostawienie luźnego styku powoduje dalsze grzanie połączenia. Odpowiednie elementy mogą znajdować się w kategorii wiązek przewodów, kostek i okablowania Beko, ale ich zgodność również wymaga sprawdzenia według danych urządzenia.
Dostęp do pola grzejnego i wymiana
Promienniki montowane są od spodu szkła ceramicznego. W płycie do zabudowy dostęp zwykle wymaga wyjęcia urządzenia z blatu i zdjęcia dolnej osłony albo oddzielenia zespołu szkła od obudowy. W kuchni wolnostojącej konstrukcja może wymagać uniesienia całego blatu ceramicznego po zwolnieniu mocowań dostępnych z tyłu, z boków lub od strony komory urządzenia.
Nie należy podważać szkła na siłę od góry. Płyta może być utrzymywana przez klamry, wkręty, uszczelkę lub elementy mocujące dostępne od spodu. Przed wyjęciem trzeba sprawdzić również przebieg przewodu zasilającego, aby go nie naprężyć.
Podczas wymiany:
- sfotografuj zaciski i położenie promiennika;
- zaznacz przewody poszczególnych obwodów, ogranicznika oraz sygnalizacji;
- zwolnij sprężyny, wsporniki lub obejmy bez naciskania taśmy grzejnej;
- porównaj położenie zacisków i mocowań nowej części;
- zamontuj pole w tej samej orientacji, aby przylegało w przewidzianym miejscu pod szybą;
- wymień przegrzane złącza zamiast podłączać je ponownie do nowej części;
- przed zamknięciem obudowy sprawdź ułożenie przewodów – nie mogą dotykać gorącej misy promiennika ani zostać przycięte osłoną.
Po złożeniu technik powinien sprawdzić przewód ochronny, izolację, działanie wszystkich obwodów pola, regulację mocy i wskaźnik ciepła resztkowego. Jeżeli nowy promiennik od razu pracuje bez regulacji, urządzenie należy wyłączyć i sprawdzić regulator lub element wykonawczy modułu.
Jak dobrać pole grzejne do płyty Beko?
Do identyfikacji urządzenia potrzebne są pełny model oraz Product No. z tabliczki znamionowej. Sam napis widoczny na froncie albo podobny wygląd pola nie identyfikuje wariantu technicznego. Tabliczka płyty do zabudowy znajduje się zwykle na spodzie obudowy, dlatego warto sfotografować ją przed ponownym zamontowaniem urządzenia w blacie.
Przy porównywaniu promienników trzeba uwzględnić:
- numer katalogowy części przypisany do Product No.;
- napięcie i moc każdego obwodu;
- średnicę pola oraz średnicę misy montażowej;
- wykonanie jedno- lub dwuobwodowe;
- rozmieszczenie, liczbę i funkcję zacisków;
- typ ogranicznika temperatury i styków sygnalizacyjnych;
- uchwyty, sprężyny, punkty podparcia i orientację złącza;
- ewentualną zmianę numeru części na nowszy zamiennik katalogowy.
Oznaczenie producenta promiennika może pomóc w porównaniu parametrów, ale nie zastępuje zgodności z katalogiem Beko. Takie samo złącze, zbliżona średnica albo wspólne zastosowanie części w urządzeniach Beko, Grundig i Arçelik również nie są samodzielnym potwierdzeniem dopasowania. Najbezpieczniejszym następnym krokiem jest odczytanie modelu i Product No. oraz porównanie ich z listą obsługiwanych urządzeń przed zamówieniem.
FAQ – pola grzejne i promienniki Beko
Czy cykliczne gaśnięcie pola ceramicznego oznacza awarię?
Nie musi. Regulator mocy oraz ogranicznik temperatury okresowo odłączają promiennik, dlatego element nie zawsze świeci bez przerwy nawet przy wysokim ustawieniu. Diagnostyki wymaga pole, które nie wraca do grzania po ostygnięciu, osiąga wyraźnie zbyt niską temperaturę albo pracuje bez żadnej regulacji.
Dlaczego w podwójnym polu działa tylko jeden pierścień?
Możliwa jest przerwa w jednym obwodzie promiennika, ale podobny efekt daje niesprawne sterowanie rozszerzeniem pola. Najpierw należy zmierzyć oddzielnie oba obwody. Jeżeli oba mają ciągłość, trzeba sprawdzić regulator, przycisk lub odpowiednie wyjście modułu.
Czy promiennik można sprawdzić bez podłączania napięcia?
Tak. Podstawowym badaniem jest pomiar rezystancji każdego odłączonego obwodu oraz ciągłości właściwego styku ogranicznika. Test wykrywa przerwę, lecz nie potwierdza zachowania części po rozgrzaniu ani sprawności regulatora mocy.
Czy pole grzejące stale na maksimum trzeba wymienić?
Nie należy przyjmować tego bez pomiarów. Promiennik jedynie wytwarza ciepło, natomiast moc dozuje regulator energii lub elektronika. Ciągłe grzanie częściej kieruje diagnostykę na sklejone styki regulatora albo przekaźnika niż na przerwę w elemencie grzejnym.
Czy pole o tej samej średnicy i mocy będzie pasować?
Nie zawsze. Muszą zgadzać się także liczba obwodów, napięcie, moc poszczególnych pierścieni, mocowania, układ zacisków i wykonanie ogranicznika. Ostateczną zgodność należy potwierdzić według pełnego modelu oraz Product No. urządzenia.
Czy można używać płyty z pękniętym szkłem, jeśli pole nadal grzeje?
Nie. Pęknięcie może dopuścić wilgoć do elementów elektrycznych pod szybą. Płytę trzeba odłączyć od zasilania do czasu wymiany szkła i kontroli podzespołów znajdujących się pod uszkodzonym miejscem.
