BUDL700 BEKO
Części do chłodziarki szufladowej Beko BUDL700 obejmują elementy chłodzenia, sterowania, prowadnice, szuflady, mocowania i wyposażenie. Przy problemach z temperaturą najpierw rozróżnij usterkę układu chłodniczego od awarii wentylatora, termostatu, czujnika lub modułu, a część dobierz na podstawie pełnego Product No. i oznaczenia z tabliczki znamionowej.
Jak rozpoznać część do Beko BUDL700
BUDL700 to chłodziarka szufladowa do zabudowy, dlatego części mogą dotyczyć zarówno układu chłodzenia i sterowania, jak i mechaniki szuflad oraz elementów montażowych. W tym modelu występują między innymi moduły sterujące i wyświetlacza, silnik wentylatora, skraplacz, pokrętło termostatu, wiązka przewodów, przewód zasilający, prowadnice teleskopowe, ramki, mocowania szuflad, magnesy, maskownice, nóżka regulacyjna i pojemnik na skropliny.
Sama nazwa BUDL700 nie musi identyfikować wszystkich zmian wykonania. Przed zakupem odczytaj z tabliczki znamionowej:
- model: BUDL700;
- Product No. lub numer serwisowy, jeżeli znajduje się na tabliczce;
- numer seryjny;
- oznaczenie części zamontowanej w urządzeniu, jeżeli jest czytelne.
W chłodziarkach tabliczka znamionowa jest zwykle umieszczona wewnątrz komory, często w dolnej części za pojemnikami. Jeżeli jej tam nie ma, sprawdź obudowę zewnętrzną i tylną ściankę. Zdjęcie całej tabliczki oraz uszkodzonego elementu ułatwia rozróżnienie wariantów.
Beko BUDL700 nie chłodzi – od czego zacząć
Objaw „nie chłodzi” nie wskazuje automatycznie na sprężarkę. Diagnostykę zacznij od czynności, które nie wymagają ingerencji w układ chłodniczy.
1. Sprawdź zasilanie i ustawienie
Upewnij się, że przewód jest prawidłowo podłączony, a gniazdo działa. Po nagłym zaniku zasilania lub krótkim odłączeniu sprężarka może nie wystartować od razu, ponieważ zabezpieczenie termiczne potrzebuje czasu na zadziałanie po wyrównaniu ciśnienia w układzie. Jeżeli po kilku minutach urządzenie nadal nie podejmuje pracy, sprawdź dalej obwód sterowania.
Skontroluj również ustawienie temperatury, drożność otworów przepływu powietrza, wypoziomowanie urządzenia i to, czy szuflady zamykają się całkowicie. Przepełnienie komory może ograniczyć obieg powietrza, a nieszczelne domknięcie powoduje napływ wilgotnego, ciepłego powietrza.
2. Zwróć uwagę na sposób występowania objawu
| Objaw | Możliwe przyczyny | Co sprawdzić | Interpretacja |
| Urządzenie nie pracuje i nie słychać sprężarki | zasilanie, termostat, moduł, starter lub zabezpieczenie sprężarki | gniazdo, przewód, ustawienie regulatora, ślady przegrzania i luźne złącza | Brak pracy sprężarki nie rozstrzyga, czy uszkodzony jest moduł, termostat czy element rozruchowy |
| Sprężarka pracuje, lecz temperatura pozostaje zbyt wysoka | zabrudzony skraplacz, niesprawny wentylator, nieszczelność, usterka sterowania lub ograniczony przepływ powietrza | stan skraplacza, wentylator, obieg powietrza, równomierność szronu | Nierównomierny lub nietypowy szron może wskazywać na problem układu chłodniczego, ale wymaga oceny przez technika |
| Chłodzenie jest nierówne, a wentylator hałasuje lub zatrzymuje się | silnik wentylatora, łopatki, oblodzenie, wiązka lub sterowanie | obrót śmigła po odłączeniu zasilania, zabrudzenia, ocieranie i złącze | Zablokowane śmigło nie oznacza jeszcze spalonego silnika; przyczyną może być lód albo ciało obce |

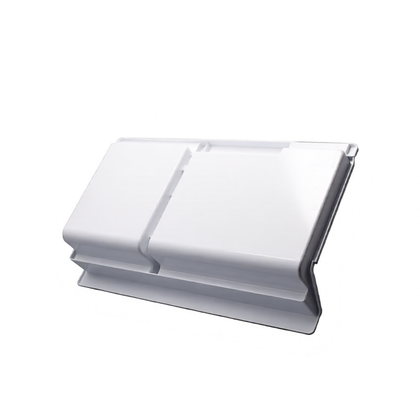

| W środku pojawia się lód lub woda | nieszczelność szuflady, zatkany odpływ, problem z odszranianiem lub zbyt mały przepływ powietrza | uszczelnienie, odpływ skroplin, grubość lodu i drożność kanałów | Samo rozmrożenie może chwilowo przywrócić pracę, ale nie usuwa przyczyny powtarzającego się oblodzenia |
| Szuflada ciężko się przesuwa lub opada | prowadnica, mocowanie, pęknięty element szuflady albo przeciążenie | rolki, prowadnice, punkty mocowania i pęknięcia tworzywa | Wymiana samej prowadnicy nie pomoże, jeżeli uszkodzone jest mocowanie szuflady |
Kontrola termostatu, czujnika i wentylatora
W zależności od wykonania BUDL700 regulacja temperatury może współpracować z termostatem mechanicznym albo elektroniką i czujnikiem temperatury. Nie zakładaj, że element o podobnym wyglądzie ma identyczną charakterystykę.
Termostat mechaniczny
Przy odłączonym urządzeniu ustaw regulator od niższej do wyższej wartości i zwróć uwagę, czy mechanizm przełącza styki. Następnie można sprawdzić ciągłość odpowiednich styków miernikiem, zgodnie ze schematem konkretnego termostatu. Wynik trzeba oceniać przy określonym położeniu pokrętła: ciągłość w jednym położeniu i jej brak w innym może być prawidłowa, natomiast brak przełączania w całym zakresie wskazuje na uszkodzenie.
Test ciągłości nie potwierdza prawidłowej temperatury przełączania ani poprawnej pracy kapilary. Jeżeli termostat przełącza, ale urządzenie utrzymuje niewłaściwą temperaturę, przyczyną może być obieg chłodniczy, czujnik, wentylator lub nieszczelność.
Czujnik temperatury NTC
Czujnik należy odłączyć od instalacji urządzenia i mierzyć w temperaturze, którą można określić lub porównać z dokumentacją modelu. Rezystancja czujnika NTC powinna zmieniać się wraz ze zmianą temperatury. Brak ciągłości, zwarcie albo brak powtarzalnej zmiany rezystancji wskazuje na uszkodzenie czujnika lub jego przewodów.
Nie podawaj uniwersalnej wartości rezystancji dla wszystkich chłodziarek Beko. O prawidłowości wyniku decyduje charakterystyka zastosowanego czujnika, temperatura podczas pomiaru oraz sposób podłączenia do modułu. Pomiar samego czujnika nie wyklucza przerwy w wiązce ani błędnego odczytu wejścia sterownika.

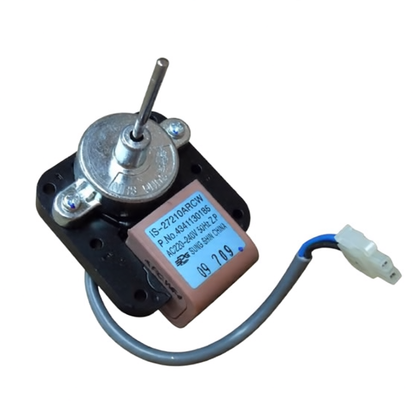

Silnik wentylatora
Po odłączeniu zasilania sprawdź, czy śmigło obraca się swobodnie i bez ocierania. Usuń widoczny lód lub ciało obce, ale nie podważaj łopatek ostrym narzędziem. Jeżeli wentylator jest głośny, ma wyczuwalny luz lub zatrzymuje się po rozgrzaniu, uszkodzenie może być mechaniczne albo elektryczne.

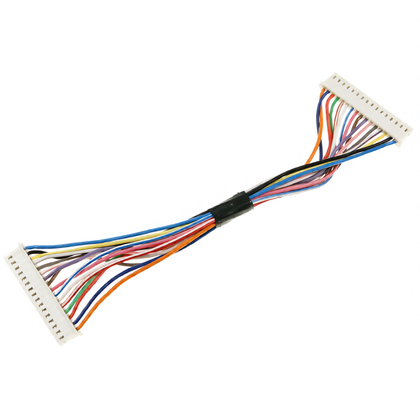

Ciągłość uzwojenia można sprawdzić po odłączeniu złącza. Brak ciągłości wskazuje na przerwę w silniku, ale prawidłowa rezystancja nie potwierdza jeszcze sprawności pod obciążeniem. Należy również sprawdzić złącze, wiązkę i obecność sygnału sterującego zgodnie ze schematem BUDL700. Pomiar napięcia w pracującym urządzeniu wykonuj wyłącznie wtedy, gdy masz kwalifikacje i właściwe wyposażenie.

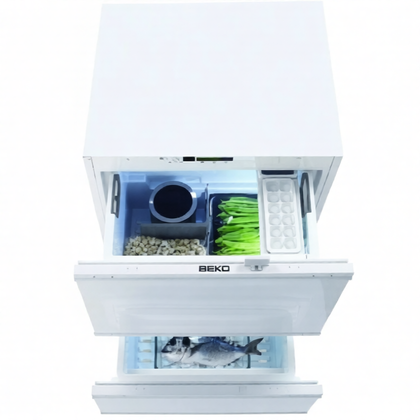

Moduł sterujący i wyświetlacz
Moduł może sterować sprężarką, wentylatorem, odszranianiem, oświetleniem i odczytem temperatury. Jego awaria może powodować brak reakcji na regulator, nieregularne załączanie, nieprawidłowe wskazania albo jednoczesne problemy kilku funkcji.
Nie kupuj modułu tylko dlatego, że wyświetlacz nie działa lub sprężarka nie startuje. Najpierw sprawdź zasilanie, przewód, wiązkę, złącza, czujnik oraz elementy wykonawcze. W przypadku uszkodzonego wyświetlacza przyczyną może być sam panel, przewód albo moduł główny. Jeżeli połączenia są utlenione lub luźne, wymiana elektroniki może nie rozwiązać problemu.
Wymiana modułu nie zawsze kończy się na przełożeniu płytki. W zależności od wariantu może być potrzebna konfiguracja, zaprogramowanie albo zastosowanie modułu o dokładnie tym samym numerze i wykonaniu. Nie zakładaj, że identyczne złącze oznacza zgodność elektryczną.

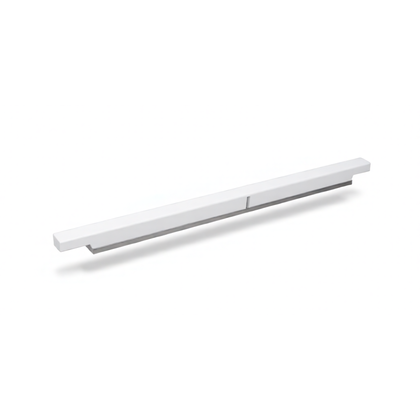

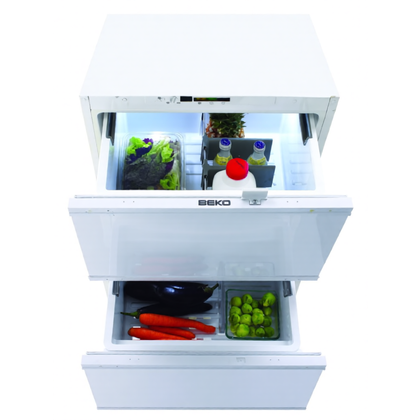

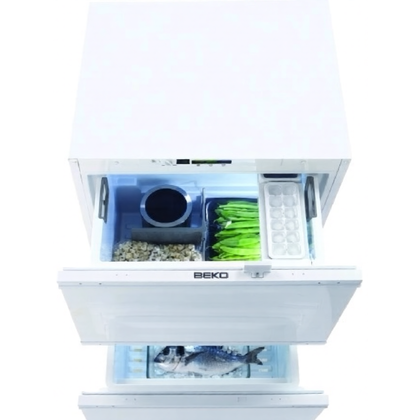

Wymiana części mechanicznych i szuflad
Przy wymianie prowadnicy, ramki, mocowania lub elementu szuflady wysuń szufladę do pozycji umożliwiającej odciążenie prowadnic. Jeżeli konstrukcja na to pozwala, zdejmij ją zgodnie z punktami zwalniającymi przewidzianymi przez producenta. Nie szarp za front, ponieważ może być połączony z częścią górną lub dolną szuflady.
Przed zamówieniem porównaj:
- stronę montażu prowadnicy;
- długość prowadnicy i położenie punktów mocowania;
- sposób mocowania frontu oraz części wewnętrznej;
- kształt zaczepów i ograniczników;
- obecność elementów ślizgowych, rolek lub teleskopowego mechanizmu;
- numer katalogowy wybity na części.
Pęknięty plastik może powodować przekoszenie szuflady i przeciążenie prowadnicy. W takiej sytuacji wymiana tylko jednego elementu może być niewystarczająca, ale nie należy kupować kilku części bez ustalenia, który punkt mocowania jest uszkodzony.
Dostęp do elementów elektrycznych i chłodniczych
Pokrętło, elementy frontowe i część wyposażenia można zwykle odłączyć po zdjęciu osłony lub wysunięciu szuflady. Dostęp do wentylatora, przewodów, skraplacza i modułu zależy od wersji zabudowy. Przed demontażem odłącz urządzenie od zasilania, oznacz złącza i wykonaj zdjęcia ich położenia.
Nie używaj ostrych narzędzi do odłamywania lodu i nie podgrzewaj elementów otwartym płomieniem. Przebicie parownika może doprowadzić do uwolnienia czynnika i konieczności naprawy całego układu. Nie rozcinaj ani nie lutuj przewodów bez sprawdzenia ich funkcji na schemacie.
Naprawa sprężarki, wymiana skraplacza lub ingerencja w obieg czynnika wymagają kwalifikacji, odpowiednich uprawnień i specjalistycznego wyposażenia do odzysku, próby szczelności, próżniowania oraz napełnienia układu. Nie sprawdzaj szczelności czynnika płomieniem.
Jak dobrać właściwą część do Beko BUDL700
Najbezpieczniejsza kolejność jest następująca:
- Zapisz pełne oznaczenie z tabliczki znamionowej, a nie tylko nazwę BUDL700.
- Ustal, czy potrzebujesz kompletnego podzespołu, czy elementu współpracującego, na przykład samej prowadnicy, frontu albo mocowania.
- Porównaj numer katalogowy, wymiary, stronę montażu, sposób mocowania i typ złącza.
- Przy częściach elektrycznych sprawdź napięcie, rodzaj sterowania i charakterystykę elementu.
- Przy module potwierdź numer płytki, wersję wykonania i ewentualną potrzebę konfiguracji.
- Jeżeli oznaczenie jest nieczytelne, prześlij zdjęcie tabliczki oraz zdjęcia uszkodzonej części do weryfikacji.
Zdjęcie podobnej części, sama nazwa handlowa modelu albo identyczna liczba pinów nie wystarczą do potwierdzenia zgodności. W Beko istotne mogą być różnice produkcyjne, sposób zabudowy, wersja sterowania i numer Product No.
Konserwacja chłodziarki BUDL700
Aby ograniczyć ryzyko usterek, nie przeciążaj szuflad, nie zasłaniaj kanałów powietrznych i regularnie usuwaj zabrudzenia z dostępnych powierzchni wymiany ciepła. Kontroluj, czy szuflady domykają się bez przekoszenia oraz czy ich uszczelnienia nie są odkształcone.
Wodę i lód usuwaj po odłączeniu urządzenia od zasilania, bez używania ostrych przedmiotów. Jeżeli po rozmrożeniu problem wraca, sprawdź odpływ skroplin, obieg powietrza, wentylator i układ odszraniania zamiast wielokrotnie rozmrażać urządzenie bez diagnozy.
FAQ
Czy BUDL700 wystarczy do dobrania części?
Nie zawsze. BUDL700 identyfikuje rodzinę urządzenia, ale do potwierdzenia wariantu potrzebny jest pełny Product No. lub numer serwisowy z tabliczki znamionowej. W razie wątpliwości potrzebne są również zdjęcia części i jej mocowania.
Chłodziarka Beko BUDL700 pracuje, ale nie osiąga temperatury. Czy winny jest termostat?
Termostat jest jedną z możliwości, lecz podobny objaw powodują także zabrudzony skraplacz, niesprawny wentylator, nieszczelność, ograniczony przepływ powietrza, czujnik lub moduł. Najpierw sprawdź objawy towarzyszące i sposób pracy sprężarki.
Czy można sprawdzić wentylator bez wymiany części?
Tak. Po odłączeniu zasilania sprawdź swobodę obrotu śmigła, ocieranie, lód, zabrudzenia i stan złącza. Pomiar uzwojenia może wykazać przerwę, ale prawidłowa ciągłość nie potwierdza pełnej sprawności podczas pracy.
Czy moduł sterujący Beko BUDL700 można zastąpić płytką o takim samym złączu?
Nie należy potwierdzać zgodności wyłącznie po złączu. Sprawdź numer modułu, wersję urządzenia, układ wyprowadzeń i wymagania dotyczące konfiguracji. Zamiennik musi być potwierdzony dla pełnego oznaczenia chłodziarki.
Co zrobić, gdy szuflada BUDL700 ciężko się wysuwa?
Sprawdź, czy nie jest przeciążona, przekoszona albo zablokowana przez produkt. Następnie obejrzyj prowadnice, rolki, mocowania i pęknięcia tworzywa. Jeżeli uszkodzony jest również punkt mocowania, sama wymiana prowadnicy może nie wystarczyć.
Czy naprawa układu chłodniczego jest pracą dla majsterkowicza?
Nie. Wymiana sprężarki, skraplacza, parownika lub ingerencja w przewody czynnika wymaga uprawnień, doświadczenia i specjalistycznego sprzętu. Czynności elektryczne pod napięciem oraz prace przy obiegu chłodniczym powinien wykonywać wykwalifikowany serwisant.
