Grzałki i elementy grzejne do suszarek Beko
Grzałki i elementy grzejne do suszarek Beko odpowiadają za ogrzewanie powietrza w modelach wykorzystujących grzanie oporowe. Brak ciepła, wydłużenie cyklu lub zadziałanie zabezpieczenia termicznego nie przesądzają jednak o przepaleniu grzałki. Przed zakupem sprawdź obwody grzejne, termostaty, przepływ powietrza oraz technologię suszarki, a część dobierz według modelu i Product No. z tabliczki znamionowej.
Czy brak grzania oznacza uszkodzoną grzałkę?
Nie zawsze. Podejrzenie grzałki jest uzasadnione przede wszystkim wtedy, gdy bęben obraca się, obieg powietrza działa, a podczas programu wymagającego ogrzewania pranie pozostaje zimne i mokre. Podobny efekt mogą jednak powodować otwarty termostat bezpieczeństwa, uszkodzony czujnik NTC, przerwa w przewodach, niesprawny wentylator, ograniczony przepływ powietrza albo brak sterowania z modułu.
Najpierw ustal technologię urządzenia. Klasyczna suszarka wywiewowa lub kondensacyjna może wykorzystywać oporowy zespół grzejny. W suszarce z pompą ciepła podstawowym źródłem ciepła jest układ chłodniczy ze sprężarką. Taki model może nie mieć grzałki powietrza oferowanej w tej kategorii albo może wykorzystywać element pomocniczy tylko w określonej wersji. Dlatego samo hasło „suszarka Beko nie grzeje” nie jest podstawą do zakupu grzałki.
Warto również pamiętać, że końcowa faza programu odbywa się bez ogrzewania, aby schłodzić wsad. Chłodne ubrania po prawidłowo zakończonym cyklu nie świadczą więc samodzielnie o awarii.
Objawy i możliwe przyczyny
| Objaw | Co może być przyczyną | Co sprawdzić w pierwszej kolejności |
| Bęben pracuje, ale przez cały program nie pojawia się ciepło | przerwany obwód grzałki, otwarty termostat, przewody, przekaźnik modułu | technologię suszarki, wybrany program, ciągłość obwodów grzejnych i zabezpieczeń |
| Suszarka grzeje słabo, a czas jest wydłużany | zabrudzone filtry lub kanały, słaby nawiew, niesprawna jedna sekcja grzałki, czujnik temperatury | przepływ powietrza, obie sekcje grzejne, pracę wentylatora i reakcję NTC |
| Program czasowy suszy lepiej niż automatyczny | możliwy problem z oceną wilgotności, zabrudzone elektrody lub niewłaściwy wsad | czujniki wilgotności i instrukcję danego programu; test nie potwierdza sprawności grzałki |
| Zabezpieczenie termiczne po skasowaniu ponownie rozłącza obwód | przegrzewanie wskutek słabego przepływu, zablokowanego wentylatora lub błędnego pomiaru temperatury | filtry, kanały, wentylator, uszczelnienie obiegu i czujnik NTC |
| Wyłącza się zabezpieczenie instalacji elektrycznej | zwarcie, przebicie elementu do obudowy, uszkodzona wiązka lub inny odbiornik | izolację grzałki i przewodów; nie uruchamiać urządzenia do czasu znalezienia przyczyny |
Jeżeli przepływ powietrza jest ograniczony, przed wymianą zabezpieczenia lub grzałki oczyść elementy dostępne dla użytkownika. Właściwe części znajdziesz w kategorii filtrów, gąbek i wkładów do suszarek Beko. Trzeba też sprawdzić, czy turbina nie jest zablokowana, poluzowana lub uszkodzona. Odpowiednie podzespoły są dostępne jako wentylatory i turbiny do suszarek Beko.
Jak sprawdzić grzałkę miernikiem?
Pomiary rezystancji wykonuje się przy urządzeniu odłączonym od sieci, po ostygnięciu zespołu grzejnego. Przed badaniem należy sfotografować połączenia i odłączyć przewody od mierzonych zacisków. Pomiar części pozostawionej w obwodzie może przebiegać przez termostat, przewody lub elektronikę i prowadzić do błędnej interpretacji.
- Obejrzyj zespół grzejny. Szukaj przerwanej spirali, nadpalonych konektorów, stopionej izolacji, śladów łuku elektrycznego oraz nagromadzonych kłaczków. Brak widocznych uszkodzeń nie potwierdza sprawności.
- Zmierz każdą sekcję osobno. Wielostopniowa grzałka może mieć wspólny zacisk i osobne wyprowadzenia poszczególnych obwodów. Pary zacisków trzeba ustalić według schematu lub konstrukcji konkretnej części.
- Zinterpretuj wynik. Wskazanie OL albo nieskończonej rezystancji między właściwymi zaciskami oznacza przerwę w badanym obwodzie. Wartość bliska zeru może wskazywać zwarcie, ale prawidłowej liczby nie należy ustalać na podstawie uniwersalnej tabeli — zależy ona od mocy, napięcia i sposobu połączenia sekcji.
- Sprawdź połączenie z metalową obudową. Zwykły multimetr pozwala wykryć wyraźne zwarcie między zaciskiem grzałki a jej obudową. Brak wskazania na takim mierniku nie zastępuje pomiaru rezystancji izolacji odpowiednim przyrządem pomiarowym.
Dla przykładu dokumentacja jednej starszej rodziny kondensacyjnych suszarek Beko opisuje dwie sekcje o różnych mocach i rezystancjach. Wartości te dotyczą wyłącznie wskazanych konstrukcji i nie wolno stosować ich jako normy dla wszystkich grzałek Beko. Bardziej użyteczne jest porównanie wyniku z dokumentacją konkretnego modelu albo z mocą podaną na sprawdzanym zespole.
Termostat i czujnik NTC
Termostat bezpieczeństwa powinien w temperaturze pokojowej przewodzić, jeżeli w danej konstrukcji jest stykiem normalnie zamkniętym. Brak ciągłości może oznaczać jego uszkodzenie albo zadziałanie ochrony przed przegrzaniem. Niektóre zespoły mają termostat resetowany przyciskiem, lecz wolno go kasować tylko wtedy, gdy przewiduje to konstrukcja i procedura właściwa dla modelu. Nie wolno mostkować termostatu ani pozostawiać suszarki bez zabezpieczenia.
Jeżeli zabezpieczenie zadziałało, samo naciśnięcie przycisku nie kończy diagnostyki. Trzeba znaleźć przyczynę wzrostu temperatury: zabrudzone filtry i kanały, zatrzymany wentylator, problem z napędem obiegu powietrza, błędny odczyt NTC albo nieszczelne połączenie kanału z zespołem grzejnym.
NTC jest czujnikiem, którego rezystancja zmienia się wraz z temperaturą — w typowych rozwiązaniach maleje podczas ogrzewania. Czujnik należy mierzyć po odłączeniu od instalacji, najpierw w ustabilizowanej temperaturze pokojowej, a następnie podczas łagodnego, kontrolowanego ogrzewania. Płynna zmiana potwierdza reakcję czujnika, lecz bez wartości referencyjnej dla danego typu nie potwierdza jego dokładności. Przerwa, zwarcie lub skokowe zaniki wskazania są podstawą do dalszej weryfikacji. Właściwe warianty znajdują się w kategorii czujników temperatury NTC i termostatów do suszarek Beko.
Co sprawdzić, gdy grzałka ma ciągłość?
Ciągłość spirali oznacza tylko, że przewodnik nie jest całkowicie przerwany. Nie potwierdza poprawnej izolacji, działania obu sekcji pod obciążeniem ani tego, że grzałka otrzymuje zasilanie.
Kolejny etap obejmuje kontrolę konektorów, wiązki, termostatów, NTC i połączeń przy module. Nadpalony lub luźny konektor może nagrzewać się miejscowo i przerywać obwód mimo sprawnej spirali. Jeżeli wszystkie elementy pasywne są prawidłowe, podejrzenie przechodzi na przekaźnik grzałki, jego sterowanie albo ścieżki modułu. Nie należy jednak wymieniać całego sterownika tylko dlatego, że grzałka nie pracuje. Moduły i sterowniki do suszarek Beko dobiera się dopiero po potwierdzeniu usterki oraz wymagań dotyczących konfiguracji.
Pomiar napięcia podczas pracy, badanie poboru prądu i diagnostyka modułu pod napięciem są czynnościami serwisowymi. Wymagają kwalifikacji, doświadczenia, odpowiednich przyrządów i zabezpieczenia stanowiska. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
W suszarce z pompą ciepła sprawna grzałka pomocnicza, jeśli występuje, nie wyklucza niesprawności sprężarki, kondensatora rozruchowego, czujników albo nieszczelności układu chłodniczego. Ingerencja w szczelny obieg czynnika wymaga odpowiednich kwalifikacji i narzędzi.

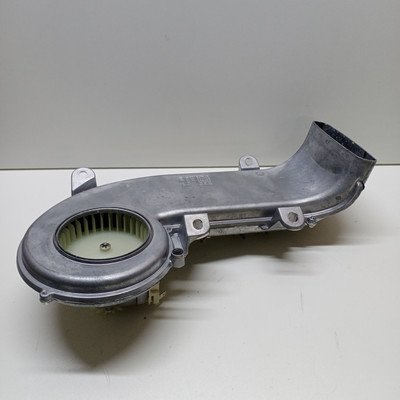

Dostęp do zespołu grzejnego i wymiana
W części starszych suszarek kondensacyjnych oraz wywiewowych Beko zespół grzejny jest zamocowany przy tylnej ścianie i staje się dostępny po zdjęciu tylnej osłony. W innych rodzinach dostęp prowadzi przez bok lub wymaga demontażu dodatkowych kanałów. Konstrukcji suszarki z pompą ciepła nie należy traktować jak modelu z tylną grzałką oporową.
Po odłączeniu zasilania i ostygnięciu urządzenia:
- ustaw suszarkę stabilnie i zapewnij dostęp bez naprężania przewodu zasilającego lub odpływu;
- zdejmij osłonę przewidzianą w dokumentacji danej konstrukcji;
- wykonaj zdjęcia przewodów, czujników i ułożenia uszczelek;
- rozłącz konektory, chwytając za ich obudowy, a nie za przewody;
- oczyść przylegające kanały z kłaczków bez uszkadzania spirali, czujników i turbiny;
- zamontuj zgodny zespół, odtwarzając uszczelnienie i prowadzenie przewodów z dala od części gorących i ruchomych;
- przed zamknięciem obudowy sprawdź, czy żaden konektor nie jest luźny, a przewód nie został przycięty blachą.
Nie każda nowa grzałka jest dostarczana z termostatami, NTC, obudową i uszczelką. Elementy ze starego zespołu można przełożyć wyłącznie wtedy, gdy katalog części przewiduje ich zgodność i nie noszą śladów przegrzania. Zniekształcona obudowa albo źle ułożona uszczelka może powodować ucieczkę gorącego powietrza i miejscowe przegrzewanie.
Po montażu należy przeprowadzić kontrolowany test na programie wykorzystującym ogrzewanie, obserwując pracę bębna, przepływ powietrza, nietypowe zapachy i komunikaty urządzenia. Jeżeli zabezpieczenie ponownie zadziała, nie należy wykonywać kolejnych resetów bez usunięcia przyczyny.
Jak dobrać grzałkę do suszarki Beko?
Podobny wygląd, taka sama liczba konektorów albo zgodna moc nie wystarczają do potwierdzenia dopasowania. W obrębie jednej nazwy modelu mogą występować różne wykonania urządzenia.
Przed zamówieniem odczytaj z tabliczki znamionowej:
- pełny model suszarki Beko;
- Product No.;
- pomocniczo numer seryjny, jeżeli katalog rozróżnia zakresy produkcji.
Tabliczka suszarki Beko zwykle znajduje się na ramie widocznej po otwarciu drzwi. Przy porównywaniu części sprawdź numer katalogowy, moc i napięcie, liczbę sekcji, układ zacisków, mocowanie, kształt obudowy oraz obecność termostatu i NTC. Nie zakładaj, że czujniki ze starego zespołu pasują do nowego ani że grzałka używana w pralko-suszarce jest odpowiednia do samodzielnej suszarki.
Najbezpieczniejszym następnym krokiem jest porównanie modelu i Product No. z listą kompatybilności konkretnej części. Jeśli oznaczenia są nieczytelne, wykonaj wyraźne zdjęcie całej tabliczki znamionowej oraz numeru starego zespołu grzejnego.
FAQ – grzałki do suszarek Beko
Czy nieskończona rezystancja oznacza przepaloną grzałkę?
Tak, jeżeli pomiar wykonano między właściwymi zaciskami odłączonej sekcji grzejnej. Wynik nie rozstrzyga jednak, czy pozostała sekcja, termostat, NTC i sterowanie są sprawne.
Czy można zresetować termostat na grzałce?
Tylko w zespołach wyposażonych w termostat ręcznie resetowany i zgodnie z procedurą danego modelu. Ponowne zadziałanie zabezpieczenia wskazuje na przegrzewanie lub inną usterkę, której nie wolno ignorować.
Dlaczego nowa grzałka nadal nie grzeje?
Możliwa jest przerwa w wiązce, otwarty termostat, nieprawidłowy odczyt NTC, luźny konektor albo brak sterowania z modułu. W modelu z pompą ciepła przyczyna może znajdować się w układzie chłodniczym, a nie w grzałce oporowej.
Czy zimne pranie po cyklu potwierdza awarię grzałki?
Nie. Program kończy się fazą chłodzenia bez ogrzewania. Istotne jest, czy ciepło pojawiało się wcześniej, czy wilgoć została odprowadzona oraz czy czas suszenia i rezultat odbiegają od normalnej pracy urządzenia.
Czy można dobrać grzałkę tylko po modelu suszarki?
Nie należy na tym poprzestawać. Dla Beko trzeba porównać pełny model i Product No. z tabliczki znamionowej, ponieważ podobnie nazwane urządzenia mogą mieć inne zespoły grzejne, czujniki i mocowania.
