Rolki bębna i napinacze do suszarek Beko
Rolki bębna podtrzymują obracający się bęben, a napinacz utrzymuje właściwe prowadzenie paska suszarki Beko. Ich zużycie może powodować miarowe stukanie, pisk, szuranie lub problemy z obrotem bębna, ale podobne objawy dają również pasek, uszczelnienie i wentylator. Część dobieraj według modelu i pełnego Product No. z tabliczki znamionowej.
Rolka bębna czy napinacz paska – jaka jest różnica?

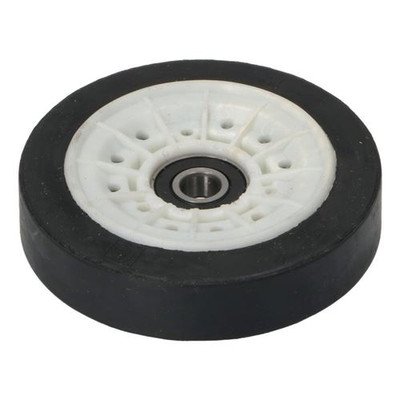

Rolka podtrzymująca bęben przenosi część jego ciężaru i umożliwia obrót po wyznaczonym torze. Zużyta bieżnia, tuleja albo łożysko rolki może powodować bicie bębna, opór i hałas powtarzający się przy każdym obrocie.
Rolka napinająca współpracuje z paskiem napędowym. Jest zamontowana na ramieniu lub wsporniku, często obciążonym sprężyną. Utrzymuje napięcie i prawidłowy tor paska pomiędzy bębnem a kołem silnika. Uszkodzenie samego kółka, osi, sprężyny lub ramienia może skutkować piskiem, zsuwaniem albo strzępieniem paska, a w skrajnym przypadku zatrzymaniem bębna.
Nie należy zamieniać tych części tylko dlatego, że mają podobny kształt. Różnią się przeznaczeniem, wymiarami, sposobem osadzenia i obciążeniem podczas pracy.
Jakie objawy mogą wskazywać na zużyte rolki?
| Objaw | Co może być przyczyną | Co pozwala zawęzić diagnozę |
| Miarowe stukanie powtarzające się przy każdym obrocie | Spłaszczenie lub ubytek bieżni rolki, odkształcenie bębna, przedmiot w zabieraku | Powtarzalność dźwięku w tym samym położeniu bębna; widoczne spłaszczenie rolki po demontażu |
| Pisk lub ćwierkanie zależne od prędkości bębna | Zacierająca się rolka, rolka napinacza, pasek przesuwający się po niewłaściwym torze | Niezależne obracanie rolek po zwolnieniu paska ujawnia opór lub hałas konkretnego elementu |
| Chrobotanie albo głuche dudnienie | Zużyta tuleja lub łożysko rolki, uszkodzona oś, element wentylatora | Rolka ma luz promieniowy, kołysze się na osi lub obraca skokowo; wentylator wymaga oddzielnej kontroli |
| Szuranie przy przedniej lub tylnej krawędzi bębna | Zużyte podparcie, ślizg, uszczelnienie filcowe albo ciało obce | Ślady tarcia na obudowie, przesunięty bęben lub uszkodzona uszczelka wskazują, że sama wymiana rolki może nie wystarczyć |
| Silnik pracuje, ale bęben stoi | Zerwany lub zsunięty pasek, zablokowany napinacz, nadmierny opór bębna, problem z napędem | Oględziny paska i mechanizmu napinania należy wykonać przed zakupem rolek |
Hałas nie jest dowodem uszkodzenia rolki. W suszarkach podobne dźwięki mogą wydawać wentylator lub turbina, pasek, silnik, uszczelnienie bębna, poluzowany element obudowy albo przedmiot pozostawiony w kieszeni ubrania.
Jak odróżnić rolki od innych usterek?
Bęben stuka raz na obrót
Najpierw opróżnij suszarkę i powoli obracaj bęben ręką. Jeżeli stuk pojawia się regularnie w tym samym położeniu, podejrzane są spłaszczenie rolki, uszkodzenie toru podparcia bębna albo przedmiot przemieszczający się w zabieraku. Sam test ręczny nie wskazuje jednak konkretnej rolki, ponieważ pasek nadal porusza silnik i napinacz.
Po uzyskaniu dostępu trzeba obejrzeć całą bieżnię każdej rolki. Szukaj płaskiego miejsca, pęknięcia, wykruszenia, przebarwienia od tarcia oraz śladów kontaktu bębna ze wspornikiem.
Suszarka piszczy lub szura
Pisk może pochodzić zarówno z rolki podtrzymującej, jak i z napinacza. Po bezpiecznym zwolnieniu paska obróć każde kółko oddzielnie. Sprawna rolka powinna obracać się równomiernie, bez zacięć, chrobotania i wyraźnego kołysania na osi. Porównanie kilku rolek z tego samego urządzenia pomaga wychwycić różnicę, ale nie zastępuje kontroli bieżni i osi.
Sprawdź również pasek. Postrzępione krawędzie, wytarta strona robocza lub ślady przesuwania poza właściwy tor mogą oznaczać nieosiowe ustawienie napinacza, skrzywienie wspornika albo problem z innym elementem napędu.
Bęben nie rusza bez popchnięcia
Taki objaw nie uzasadnia automatycznej wymiany rolek. Jeżeli po ręcznym nadaniu ruchu bęben zaczyna pracować, trzeba rozróżnić nadmierny opór mechaniczny od problemu z rozruchem silnika. W zależności od wykonania suszarki przyczyną może być zacierająca się rolka, uszkodzony napinacz, pasek, kondensator silnika lub sterowanie napędem.
Pojemność kondensatora i sposób sterowania zależą od konkretnego modelu. Nie należy dobierać kondensatora na podstawie wartości znalezionej dla innej suszarki Beko. Diagnostyka obwodów elektrycznych wymaga odłączenia części, właściwego miernika oraz procedury serwisowej odpowiedniej dla urządzenia.
Kontrola rolek i napinacza po otwarciu suszarki
Przed demontażem odłącz urządzenie od sieci, wyjmij zbiornik wody i zaczekaj, aż podzespoły ostygną. Suszarka powinna stać stabilnie, z zapewnionym miejscem na odkładanie paneli. W modelach z pompą ciepła nie wyginaj ani nie rozszczelniaj przewodów układu chłodniczego.
Po uzyskaniu dostępu warto sprawdzić:
- czy rolka obraca się płynnie na całym obwodzie;
- czy bieżnia nie ma płaskiego miejsca, pęknięcia lub ubytku;
- czy rolka nie przechyla się na osi i nie ma wyraźnego luzu poprzecznego;
- czy oś nie jest wytarta, przegrzana, skorodowana albo skrzywiona;
- czy element zabezpieczający rolkę jest kompletny i prawidłowo osadzony;
- czy ramię napinacza porusza się bez blokowania i wraca pod działaniem sprężyny;
- czy pasek biegnie środkiem rolki, nie jest skręcony i nie ociera o wspornik;
- czy na bębnie, uszczelnieniach i obudowie nie ma śladów nieprawidłowego tarcia.
Nie oceniaj rolki wyłącznie na podstawie tego, jak długo obraca się po zakręceniu. Konstrukcje z tuleją ślizgową i z łożyskiem mogą zachowywać się inaczej. Ważniejsze są równomierność ruchu, brak zacięć, hałasu, bicia i nadmiernego luzu.
Nie smaruj mechanizmu przypadkowym olejem ani gęstym smarem. Środek nieprzewidziany przez producenta może wiązać pył i kłaczki, zanieczyścić pasek lub uszkodzić tworzywo. Jeśli dokumentacja konkretnego zespołu nie przewiduje smarowania, część należy oczyścić i zamontować na sucho albo wymienić.
Jak uzyskać dostęp i wymienić rolkę w suszarce Beko?
Droga dostępu zależy od rodziny konstrukcyjnej. W części suszarek Beko konieczne jest zdjęcie blatu, paneli bocznych lub tylnej części obudowy, zwolnienie paska i odsunięcie albo wyjęcie bębna. W innych wariantach rolka staje się dostępna wcześniej. Nie należy przyjmować liczby śrub ani kolejności demontażu z instrukcji przeznaczonej dla podobnie wyglądającego modelu.
Praktyczna kolejność prac obejmuje zwykle:
- Udokumentowanie położenia przewodów, węży, uchwytów i śrub przed ich odłączeniem.
- Zrobienie wyraźnego zdjęcia przebiegu paska wokół napinacza i koła silnika.
- Podparcie bębna przed zwolnieniem napinacza, aby nie opadł na przewody lub elementy z tworzywa.
- Ostrożne zwolnienie napięcia sprężyny i zdjęcie paska zgodnie z konstrukcją danego mechanizmu.
- Wyjęcie bębna lub odsunięcie go tylko w sposób opisany dla konkretnej rodziny urządzeń.
- Demontaż zabezpieczenia rolki bez podważania tworzyw i bez skrzywienia osi.
- Oczyszczenie miejsca montażu z kłaczków oraz kontrolę osi, wspornika i sąsiednich rolek.
- Założenie właściwej rolki i wszystkich podkładek oraz zabezpieczeń w pierwotnej kolejności.
- Poprowadzenie paska zgodnie ze zdjęciem i sprawdzenie, czy nie jest skręcony.
- Kilkukrotne ręczne obrócenie bębna przed zamknięciem obudowy, aby skontrolować tor paska i pracę rolek.
Opisane czynności serwisowe wymagają doświadczenia, odpowiednich narzędzi i znajomości budowy urządzenia. Nie uruchamiaj suszarki ze zdjętymi osłonami. Pomiary pod napięciem i prace przy module, silniku lub kondensatorze są przeznaczone dla odpowiednio przygotowanego technika.
Czy trzeba wymienić wszystkie rolki?
Nie ma jednej zasady dla wszystkich suszarek Beko. Jeżeli rolki tworzą dobraną parę podpierającą ten sam fragment bębna, mają podobny przebieg i na jednej widać zaawansowane zużycie, wymiana kompletu przewidzianego katalogowo może zapewnić równomierne podparcie. Nie oznacza to jednak, że razem z rolkami trzeba profilaktycznie kupować napinacz, pasek i inne części.
Każdy element należy ocenić oddzielnie. Nowa rolka zamontowana na wytartej lub skrzywionej osi może szybko ponownie uzyskać luz. Z kolei wymiana sprawnych rolek nie usunie hałasu powodowanego przez pękniętą turbinę, uszczelnienie albo element ułożyskowania bębna.
Kontrola po naprawie
Przed podłączeniem urządzenia obróć bęben ręcznie kilka pełnych obrotów w obu kierunkach. Opór powinien być równomierny, pasek nie może zsuwać się z napinacza, a bęben nie powinien ocierać o obudowę.
Po pełnym złożeniu wykonaj krótki test bez wsadu, a następnie próbę z niewielkim, równomiernym wsadem. Zatrzymaj urządzenie, jeśli pojawi się zapach przegrzanego tworzywa lub gumy, narastający pisk, szarpanie bębna albo ślady przesuwania paska. Jeżeli bęben nadal nie startuje, dalszej kontroli może wymagać silnik i układ napędu, a nie kolejne rolki wymieniane na próbę.
Jak dobrać rolkę lub napinacz do suszarki Beko?
Podobna średnica i identyczny kolor nie potwierdzają zgodności. W obrębie tego samego modelu handlowego mogą występować różne wykonania mechanizmu bębna.
Do doboru przygotuj:
- pełny model suszarki;
- Product No. z tabliczki znamionowej;
- numer odczytany ze starej części, jeżeli jest widoczny;
- informację, czy potrzebna jest rolka bębna, samo kółko napinacza, czy kompletny napinacz ze wspornikiem;
- zdjęcie sposobu mocowania i przebiegu paska;
- wymiary kontrolne: średnicę zewnętrzną, szerokość bieżni, średnicę osi lub otworu oraz grubość elementów dystansowych.
Tabliczki suszarki Beko szukaj na ramie po wewnętrznej stronie drzwi. Do potwierdzenia części użyj modelu i pełnego Product No.; sam model albo porównanie zdjęcia produktu może nie rozróżnić wariantu technicznego. Jeśli oznaczenie jest nieczytelne, prześlij zdjęcie całej tabliczki oraz starej części, nie przepisując numerów z pamięci.
FAQ – rolki i napinacze do suszarek Beko
Czy uszkodzona rolka może zatrzymać bęben?
Tak, zablokowana rolka może znacznie zwiększyć opór, przeciążyć pasek i utrudnić obrót. Zatrzymanie bębna może jednak wynikać również z zerwanego paska, napinacza, silnika, kondensatora lub sterowania, dlatego potrzebne są oględziny napędu.
Dlaczego suszarka stuka tylko na początku programu?
Jedną z możliwości jest czasowe odkształcenie bieżni rolki po dłuższym postoju. Podobny efekt mogą powodować nierównomiernie ułożone ciężkie rzeczy. Jeżeli stukanie występuje również przy pustym bębnie i powtarza się raz na obrót, rolki wymagają kontroli.
Czy rolkę napinacza można nasmarować zamiast wymieniać?
Tylko wtedy, gdy dokumentacja konkretnego mechanizmu przewiduje odpowiedni środek i punkt smarowania. Przypadkowy olej może zbierać kłaczki oraz zanieczyścić pasek. Pękniętą, wytartą, przechyloną lub zacierającą się rolkę należy wymienić.
Czy po wymianie rolki trzeba regulować pasek?
Zwykle napięcie zapewnia sprężynowy mechanizm napinacza, ale pasek musi zostać przeprowadzony właściwą stroną i po prawidłowym torze. Przed zamknięciem obudowy trzeba ręcznie obrócić bęben i sprawdzić, czy pasek pozostaje wycentrowany.
Gdzie znajduje się Product No. suszarki Beko?
Tabliczka znamionowa znajduje się zazwyczaj na ramie po wewnętrznej stronie drzwi. Do doboru części podaj pełny model i Product No., ponieważ skrócona nazwa modelu może nie wskazywać wersji mechanizmu bębna.
