Termostaty do bojlera - regulatory temperatury
Termostaty i regulatory temperatury sterują podgrzewaniem wody oraz współpracują z zabezpieczeniem przed przegrzaniem. Brak grzania, zbyt gorąca woda lub częste zadziałanie ogranicznika nie przesądzają jednak o awarii termostatu. Przed zakupem sprawdź grzałkę, połączenia i typ układu, a część dobieraj według pełnego oznaczenia bojlera oraz parametrów oryginału.
Jak termostat steruje pracą bojlera?
W prostym bojlerze elektrycznym termostat roboczy załącza grzałkę, gdy temperatura wody jest niższa od ustawionej, i rozłącza jej obwód po osiągnięciu temperatury zadanej. Pewna różnica pomiędzy temperaturą załączenia i wyłączenia jest normalna — to histereza, która zapobiega przełączaniu styków co kilka sekund.
Termostat regulacyjny nie zawsze jest jednocześnie zabezpieczeniem. W zależności od konstrukcji podgrzewacz może mieć:
- termostat prętowy wsuwany do suchej kieszeni pomiarowej;
- termostat kapilarny z czujnikiem połączonym cienką rurką z korpusem regulatora;
- osobny, ręcznie resetowany ogranicznik temperatury;
- zespół łączący regulator i dwubiegunowe zabezpieczenie termiczne;
- czujnik temperatury oraz elektroniczny moduł sterujący zamiast klasycznych styków mechanicznych.
To rozróżnienie jest ważne podczas diagnostyki. Test ciągłości obwodu odpowiedni dla mechanicznego termostatu nie pozwala sprawdzić w ten sam sposób termistora, cyfrowego czujnika ani modułu elektronicznego.
Objawy awarii i inne możliwe przyczyny
| Objaw | Co może być przyczyną | Co sprawdzić w pierwszej kolejności | Jak rozumieć wynik |
| Bojler w ogóle nie grzeje | brak zasilania, zadziałany ogranicznik, uszkodzony przewód, wypalony zacisk, grzałka, termostat lub moduł | zabezpieczenie obwodu, ślady przegrzania połączeń, ciągłość ogranicznika, grzałki i termostatu | przerwa w termostacie przy zimnej wodzie i wysokiej nastawie może wskazywać na jego uszkodzenie, ale najpierw trzeba wykluczyć zadziałanie osobnego zabezpieczenia |
| Kontrolka grzania świeci, lecz woda pozostaje zimna | przepalona grzałka, uszkodzone połączenie, błędne wskazanie kontrolki lub niesprawny element wykonawczy | rezystancję grzałki, jej izolację względem obudowy oraz rzeczywisty przepływ prądu przez obwód | sama świecąca lampka nie dowodzi, że grzałka otrzymuje zasilanie i pobiera właściwy prąd |
| Woda jest zbyt gorąca | sklejone styki termostatu, błędny odczyt czujnika, źle osadzona sonda, usterka modułu lub grzałka z upływem do obudowy w określonych układach | natychmiast wyłączyć urządzenie; następnie zbadać termostat, czujnik, grzałkę i ogranicznik | jest to objaw wymagający usunięcia przyczyny, a nie tylko ponownego wciśnięcia resetu |
| Woda jest tylko letnia albo szybko jej brakuje | zbyt niska nastawa, uszkodzona część grzałki, osad na grzałce, nieprawidłowy pomiar temperatury, duży pobór lub bardzo zimna woda zasilająca | porównać temperaturę rzeczywistą z nastawą, sprawdzić grzałkę i czas nagrzewania | wcześniejsze rozłączenie termostatu może oznaczać błąd regulacji, lecz mała ilość ciepłej wody nie jest samodzielnym dowodem jego awarii |
| Ogranicznik wymaga częstego resetowania | wadliwy termostat roboczy, problem z grzałką, czujnikiem, jego osadzeniem albo odprowadzaniem ciepła | ustalić, czy woda rzeczywiście się przegrzewa, oraz sprawdzić cały obwód grzejny | ponowne zadziałanie zabezpieczenia oznacza, że przyczyna nie została usunięta |
| Pokrętło działa w niewłaściwym zakresie | przesunięta gałka, ogranicznik mechaniczny, rozkalibrowany termostat lub niewłaściwy zamiennik | położenie gałki i osi, oznaczenia regulatora oraz temperaturę mierzoną niezależnym termometrem | nieprawidłowa skala nie zawsze oznacza brak przełączania styków, ale może uniemożliwiać bezpieczną regulację |
Jeśli urządzenie przegrzewa wodę, wydobywa się z niego para, słychać nietypowe wrzenie albo zawór bezpieczeństwa intensywnie odprowadza bardzo gorącą wodę, należy odłączyć zasilanie i nie uruchamiać bojlera do czasu rozpoznania usterki. Woda o temperaturze przekraczającej 50°C może powodować poważne oparzenia.
Jak sprawdzić mechaniczny termostat miernikiem?
Pomiar wykonuje się na odłączonym od sieci urządzeniu. Samo ustawienie pokrętła na „0” nie odłącza bezpiecznie wszystkich elementów instalacji. Należy wyłączyć właściwy obwód, zabezpieczyć go przed przypadkowym załączeniem i potwierdzić brak napięcia odpowiednim przyrządem.
Opisane czynności serwisowe wymagają kwalifikacji, doświadczenia i właściwych narzędzi. Pomiary pod napięciem są przeznaczone wyłącznie dla wykwalifikowanego elektryka lub serwisanta.
Kontrola oględzinowa
Po zdjęciu osłony serwisowej warto najpierw sprawdzić:
- czy konektory są mocno osadzone i nie mają śladów nadpalenia;
- czy izolacja przewodów nie jest stopiona lub krucha;
- czy korpus termostatu, zaciski i pokrętło nie są mechanicznie uszkodzone;
- czy pręt albo czujnik kapilarny jest wsunięty do właściwej kieszeni na wymaganą głębokość;
- czy kapilara nie została załamana, przecięta lub zgnieciona.
Nadpalony zacisk może przerywać obwód mimo sprawnego mechanizmu termostatu. W takim przypadku nie wystarczy zacisnąć luźnego konektora na uszkodzonej końcówce — trzeba ocenić również przewód, zacisk termostatu i przyczynę nagrzewania połączenia.
Pomiar ciągłości styków
- Zanotuj lub sfotografuj rozmieszczenie przewodów, a następnie odłącz je od badanych zacisków. Pomiar termostatu podłączonego do reszty instalacji może przebiegać przez grzałkę lub inne elementy i dać mylący wynik.
- Ustaw multimetr na pomiar rezystancji albo test ciągłości.
- Przy wodzie lub czujniku chłodniejszym niż temperatura zadana ustaw regulator wysoko. Styki odpowiedzialne za grzanie powinny być zamknięte, czyli wykazywać bardzo małą rezystancję.
- Ustaw regulator poniżej temperatury czujnika. Sprawny termostat powinien rozłączyć właściwe styki.
- Jeśli konstrukcja pozwala bezpiecznie wyjąć sondę z suchej kieszeni, zmianę stanu można sprawdzić podczas kontrolowanego ogrzewania i chłodzenia czujnika. Nie ogrzewaj kapilary płomieniem ani nie przekraczaj zakresu części.
Stała przerwa w obwodzie przy chłodnym czujniku i maksymalnej nastawie może oznaczać uszkodzenie termostatu, otwarty ogranicznik lub pomiar niewłaściwej pary zacisków. Z kolei styki zwarte niezależnie od temperatury i ustawienia mogą być sklejone albo badany regulator nie osiągnął jeszcze temperatury przełączenia.
Pojedynczy pomiar ciągłości nie potwierdza dokładności regulacji, temperatury zadziałania ani zdolności styków do pracy pod obciążeniem. Styki mogą poprawnie przełączać miernik, a mimo to mieć dużą rezystancję przejścia, nagrzewać się lub przerywać podczas pracy grzałki.
Kontrola ogranicznika temperatury
Ręcznie resetowany ogranicznik po zadziałaniu zwykle pozostaje rozwarty. Po odłączeniu przewodów można sprawdzić jego ciągłość. Jeżeli po ostygnięciu zbiornika i prawidłowym resecie obwód nadal jest otwarty, ogranicznik może być uszkodzony.
Nie należy jednak traktować resetu jako naprawy. Jeżeli po jego wciśnięciu urządzenie znów działa, oznacza to również, że zabezpieczenie wcześniej wykryło stan przekroczenia temperatury albo wystąpił problem w samym ograniczniku. Trzeba skontrolować termostat roboczy, grzałkę, połączenia, czujnik i zgodność zamontowanych części.
Co sprawdzić przed zakupem termostatu?
Przy braku grzania warto zbadać także grzałkę bojlera. Po odłączeniu jej przewodów mierzy się rezystancję pomiędzy zaciskami oraz izolację każdego zacisku względem metalowej kryzy lub obudowy. Oczekiwana rezystancja zależy od napięcia i mocy konkretnej grzałki, dlatego nie należy stosować jednej wartości dla całej kategorii.
Brak ciągłości między zaciskami wskazuje na przerwany element grzejny. Zwykły multimetr może jednak nie wykryć słabej izolacji ujawniającej się dopiero przy wyższym napięciu lub po rozgrzaniu. Do miarodajnej oceny izolacji wykorzystuje się odpowiedni miernik rezystancji izolacji.
W bojlerach z wyświetlaczem, przyciskami lub trybami programowymi usterka może dotyczyć sondy, wiązki albo modułu sterującego. Kody błędów czujnika i przegrzania są zależne od konkretnej serii. Nie wolno przenosić ich znaczenia pomiędzy różnymi modelami, nawet tej samej marki.

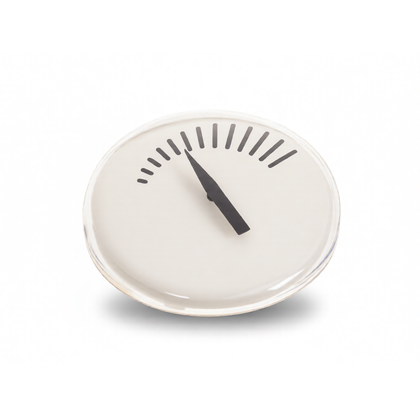

Jeżeli podejrzenie wynika wyłącznie z odczytu wskaźnika na obudowie, warto porównać go z niezależnym pomiarem. Mechaniczne termometry i wskaźniki temperatury mogą mieć własną bezwładność i niedokładność.
Dostęp do termostatu i wymiana
W pionowych bojlerach części elektryczne często znajdują się pod dolną osłoną, natomiast w urządzeniach poziomych panel serwisowy może być umieszczony z boku. Konstrukcje z dwoma zbiornikami lub dwiema grzałkami mogą mieć kilka sond i oddzielne obwody. Przed demontażem trzeba korzystać z instrukcji właściwej dla modelu, a nie zakładać, że każdy bojler jest zbudowany tak samo.
Typowa kolejność prac przy termostacie umieszczonym w suchej kieszeni obejmuje:
- odłączenie i potwierdzenie braku zasilania;
- zdjęcie osłony serwisowej bez uszkadzania przewodu ochronnego i izolacji;
- wykonanie zdjęcia połączeń oraz zapisanie numerów zacisków;
- odłączenie konektorów za metalową końcówkę, nie przez ciągnięcie za przewód;
- zwolnienie mocowania i ostrożne wysunięcie pręta lub sondy z kieszeni;
- zamontowanie zgodnego elementu bez wymuszania położenia zacisków;
- odtworzenie prowadzenia przewodów, izolacji i wszystkich osłon.
Wymiana termostatu wsuwanego do suchej kieszeni zwykle nie wymaga opróżniania zbiornika. Spuszczenie wody może być konieczne, jeżeli czujnik ma bezpośredni kontakt z wodą, termostat należy do zespołu grzałki lub dostęp wymaga zdjęcia kryzy. Przed demontażem trzeba ustalić konstrukcję konkretnego podgrzewacza.
Kapilary nie wolno skracać, lutować ani układać z ostrymi załamaniami. Jej nadmiar prowadzi się łagodnymi łukami, z dala od zacisków i miejsc mogących ją przeciąć. Uszkodzona kapilara oznacza konieczność wymiany całego termostatu.
Po pracy przy kryzie lub grzałce zbiornik musi zostać całkowicie napełniony i odpowietrzony przed włączeniem zasilania. Uruchomienie niezanurzonej grzałki może zniszczyć ją w bardzo krótkim czasie. Należy również skontrolować szczelność, zanim części elektryczne znajdą się pod napięciem.
Jak dobrać właściwy regulator temperatury?
Wygląd korpusu i takie samo złącze nie wystarczają do potwierdzenia zgodności. Termostaty o podobnej obudowie mogą różnić się sposobem rozłączania obwodu, zakresem pracy i temperaturą zabezpieczenia.
Porównaj przede wszystkim:
- numer części oraz wszystkie oznaczenia na oryginalnym termostacie;
- typ: prętowy, kapilarny, mechaniczny, elektroniczny lub zintegrowany z modułem;
- liczbę biegunów i funkcję poszczególnych styków;
- napięcie oraz dopuszczalny prąd obciążenia;
- zakres regulacji i temperaturę zadziałania ogranicznika;
- długość i średnicę pręta albo wymiary czujnika oraz długość kapilary;
- sposób osadzenia w grzałce, kieszeni lub uchwycie;
- położenie osi pokrętła, zatrzasków i zacisków;
- obecność ręcznego resetu oraz sposób działania zabezpieczenia;
- zgodność katalogową z pełnym wariantem urządzenia.
Przykładowo termostaty jednej rodziny konstrukcyjnej mogą występować z różnymi długościami prętów, temperaturami roboczymi i progami zabezpieczenia ustalanymi dla producenta bojlera. Zastąpienie ich częścią „prawie taką samą” może powodować zbyt wczesne wyłączanie, przegrzewanie albo nieprawidłową współpracę z grzałką.
Do wyszukania części przygotuj pełną nazwę modelu, kod produktu lub numer serwisowy z tabliczki znamionowej oraz zdjęcie oznaczeń starego regulatora. Dla urządzeń Electrolux i AEG potrzebny jest pełny PNC/Prod.No., dla Bosch i Siemens pełny E-Nr z końcówką /xx, dla Beko i Grundig model oraz Product No., dla LG model i Product Code, a dla Gorenje i Hisense model oraz Art. No. lub kod PS. W podgrzewaczach innych producentów należy podać wszystkie numery identyfikacyjne znajdujące się na tabliczce.
FAQ – termostaty i regulatory do bojlerów
Czy brak ciepłej wody oznacza uszkodzony termostat?
Nie. Taki sam objaw może spowodować brak zasilania, zadziałany ogranicznik temperatury, wypalony konektor, uszkodzona grzałka, przewód, czujnik albo moduł. Termostat warto podejrzewać dopiero po sprawdzeniu prostszych elementów obwodu.
Czy termostat można sprawdzić bez podłączania bojlera do prądu?
Mechaniczny termostat można wstępnie zbadać omomierzem po odłączeniu przewodów. Sprawdza się, czy styki zamykają i otwierają obwód odpowiednio do temperatury czujnika oraz nastawy. Test nie potwierdza jednak dokładności regulacji ani zachowania styków pod pełnym obciążeniem.
Dlaczego bezpiecznik termiczny ponownie wybija po resecie?
Możliwa jest awaria termostatu roboczego, niewłaściwe osadzenie czujnika, problem z grzałką, przewodami lub samym ogranicznikiem. W niektórych konstrukcjach znaczenie mają również osady zakłócające przekazywanie ciepła. Powtarzającego się zadziałania nie należy usuwać kolejnymi resetami bez diagnostyki.
Czy przy wymianie termostatu trzeba spuszczać wodę?
Nie zawsze. Termostat prętowy lub sonda wsuwana do suchej kieszeni może być wymieniana bez otwierania zbiornika. Opróżnienie jest konieczne, jeśli czujnik jest zanurzony bezpośrednio w wodzie albo demontaż wymaga zdjęcia grzałki lub kryzy.
Czy można zamontować termostat o wyższym prądzie znamionowym?
Sam wyższy prąd znamionowy nie potwierdza zgodności. Muszą zgadzać się również funkcja styków, liczba biegunów, zakres temperatury, próg zabezpieczenia, konstrukcja czujnika, mocowanie i zatwierdzone zastosowanie. Parametrów bezpieczeństwa nie należy zmieniać względem rozwiązania przewidzianego przez producenta bojlera.
Czy nowy termostat kapilarny można dopasować przez skrócenie rurki?
Nie. Kapilara jest szczelną częścią układu pomiarowego i nie może być przecinana ani lutowana. Należy dobrać odpowiednią długość, wymiary czujnika oraz zakres pracy, a nadmiar kapilary ułożyć bez ostrych zagięć.
