Uszczelki grzałki, kryzy i membrany do bojlerów
Uszczelki grzałki, kryzy i membrany do bojlerów stosuje się przy naprawach przeciekających zbiorników oraz zespołów wodnych podgrzewaczy przepływowych. Wilgoć przy kołnierzu nie zawsze oznacza zużytą uszczelkę — przyczyną może być także korozja kryzy, zawór bezpieczeństwa lub połączenie znajdujące się wyżej. Część dobierz według pełnych danych urządzenia, numeru katalogowego, kształtu i wymiarów.
Uszczelka, kryza czy membrana — czym różnią się te części?

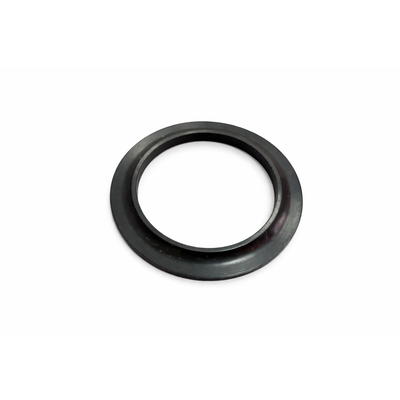

W pojemnościowym podgrzewaczu wody uszczelka grzałki lub kołnierza oddziela wodę w zbiorniku od przestrzeni pod osłoną elektryczną. Jest dociskana przez kryzę, czyli metalowy kołnierz, na którym — zależnie od konstrukcji — mogą być zamontowane grzałka, anoda i tuleja termostatu.
Sama kryza również może wymagać wymiany. Korozja, wżery, odkształcenie albo nierówna powierzchnia docisku sprawiają, że nawet nowa uszczelka nie zapewni szczelności. Dostępne są więc zarówno pojedyncze uszczelnienia, jak i kompletne kryzy z uszczelką lub elementami współpracującymi.

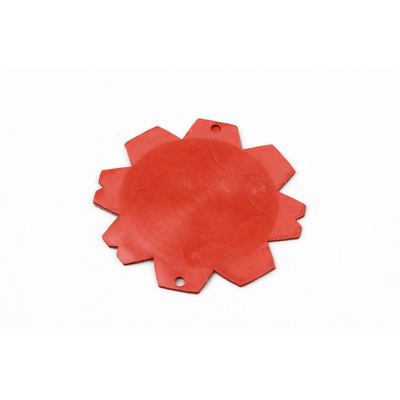

Membrana zespołu wodnego występuje w wybranych przepływowych podgrzewaczach elektrycznych i gazowych. Odkształca się pod wpływem różnicy ciśnień wywołanej przepływem wody i przekazuje ruch na iglicę, mikrołącznik albo inny mechanizm uruchamiający urządzenie. Konstrukcja ta nie występuje w każdym podgrzewaczu.
Skąd naprawdę wycieka woda?
Miejsce, w którym pojawia się kropla, nie zawsze jest miejscem powstania nieszczelności. Woda może spływać po przewodach, rurach lub obudowie. Przed zakupem części należy osuszyć dostępne powierzchnie i obserwować, gdzie pojawia się pierwsza wilgoć.
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak rozumieć wynik |
| Woda pojawia się na obwodzie kryzy | zużyta lub podwinięta uszczelka, nierówny docisk, osad na przylgni, skorodowana kryza | osuszyć kołnierz i obserwować cały jego obwód podczas napełniania oraz po podgrzaniu | przeciek dokładnie na styku wskazuje na problem uszczelnienia, ale nie rozstrzyga, czy uszkodzona jest guma, kryza czy powierzchnia zbiornika |
| Wilgoć wypływa spod osłony elektrycznej | przeciek kołnierza, tulei grzałki lub połączenia powyżej; skropliny są możliwe tylko w określonych warunkach | odłączyć urządzenie, zdjąć osłonę zgodnie z instrukcją i sprawdzić ślady kamienia, korozji oraz drogę spływania wody | zacieki na przewodach lub zaciskach wymagają usunięcia nieszczelności i oceny stanu instalacji elektrycznej przed ponownym uruchomieniem |
| Z zaworu bezpieczeństwa kapie podczas grzania | rozszerzalność ogrzewanej wody | sprawdzić, czy woda wypływa z otworu zaworu, a nie z kryzy | okresowe kapanie podczas podgrzewania może być prawidłowe i nie jest dowodem uszkodzenia uszczelki |
| Zawór kapie także przy zimnym zbiorniku | zanieczyszczenie lub usterka zaworu, zbyt wysokie ciśnienie sieciowe, nieprawidłowa instalacja | porównać zachowanie przed grzaniem i podczas grzania; pomiar ciśnienia powinien wykonać instalator | wymiana uszczelki grzałki nie usunie problemu po stronie zaworu lub ciśnienia |
| Woda sączy się przez blachę albo spoinę zbiornika | korozja zbiornika lub uszkodzenie powłoki | sprawdzić, czy wilgoć nie wychodzi poza obrysem kołnierza | nowa uszczelka nie naprawi perforacji zbiornika |
| Podgrzewacz przepływowy nie reaguje na mały przepływ | stwardniała membrana, zapchany filtr, kamień w zespole wodnym, zablokowana iglica, problem z mikrołącznikiem lub czujnikiem przepływu | zacząć od oceny przepływu i filtra, a następnie sprawdzić ruch mechanizmu według dokumentacji modelu | poprawa po oczyszczeniu filtra wyklucza zakup membrany; brak ruchu mechanizmu wymaga dalszej kontroli zespołu wodnego |
Ślady kamienia na obwodzie kryzy świadczą o tym, że woda wydostawała się tam wcześniej, ale nie potwierdzają automatycznie stanu samej uszczelki. Po demontażu trzeba obejrzeć również metalowy kołnierz i krawędź otworu zbiornika. Głębokie wżery, pęknięcie, odspojona emalia lub wygięta kryza mogą uniemożliwić trwałe uszczelnienie.
Jak sprawdzić uszczelkę i kryzę po demontażu?
Uszczelnienia nie diagnozuje się multimetrem. Przydatne są oględziny, kontrola powierzchni współpracujących i próba szczelności po prawidłowym montażu.
Uszczelkę należy wymienić, gdy jest:
- popękana, przecięta albo miejscowo wykruszona,
- stwardniała i nie wraca do pierwotnego kształtu,
- trwale spłaszczona lub wyciągnięta poza swoje gniazdo,
- skręcona, podwinięta albo zdeformowana przez nierówny docisk,
- uszkodzona podczas zdejmowania kryzy.
Po zdjęciu kołnierza warto zastosować nowe uszczelnienie nawet wtedy, gdy stary element wygląda poprawnie, jeżeli taką procedurę przewiduje producent. Sprasowana uszczelka może nie ułożyć się ponownie w identycznym miejscu.
Przylgnia, czyli powierzchnia dociskająca uszczelkę, musi być czysta i równa. Pozostałości gumy i kamienia usuwa się bez wykonywania głębokich rys oraz bez uszkadzania emalii zbiornika. Nie należy wyrównywać poważnych wżerów przypadkową masą uszczelniającą. Silikon, klej, smar lub taśmę stosuje się wyłącznie wtedy, gdy wymaga tego instrukcja konkretnego połączenia — wiele uszczelek kołnierzowych montuje się bez dodatkowych preparatów.
Membrana zespołu wodnego — objawy i ograniczenia diagnostyki
Zużyta membrana może nie przekazywać wystarczającego ruchu przy otwarciu kranu. Podgrzewacz uruchamia się wtedy dopiero po zwiększeniu strumienia, działa niestabilnie albo nie startuje. Takie objawy nie są jednak jednoznaczne.
Najpierw należy wykluczyć:
- zbyt mały rzeczywisty przepływ wody,
- zanieczyszczony filtr wlotowy,
- osad w kanałach zespołu wodnego lub wymiennika,
- zablokowaną albo nieszczelną iglicę,
- uszkodzenie uszczelnienia trzpienia,
- problem z mikrołącznikiem, czujnikiem przepływu, zasilaniem zapłonu lub elektroniką — zależnie od konstrukcji.
Przeciek z korpusu zespołu wodnego również nie przesądza o pęknięciu membrany. Woda może wydostawać się przez uszczelnienie iglicy, połączenie dwóch części korpusu, króciec albo pęknięty odlew. Po rozebraniu trzeba sprawdzić położenie membrany, stan kanałów, trzpienia i wszystkich O-ringów przewidzianych dla tego zespołu.
W gazowym podgrzewaczu ingerencja w armaturę wodno-gazową, regulację, zabezpieczenia i połączenia gazowe jest pracą dla osoby z wymaganymi kwalifikacjami i uprawnieniami. Po naprawie konieczna jest kontrola szczelności oraz działania zabezpieczeń zgodnie z dokumentacją producenta. Nie wolno mostkować mikrołączników ani wymuszać otwarcia zaworu gazowego.
W elektrycznym podgrzewaczu przepływowym obwody mogą być zasilane napięciem trójfazowym. Sprawdzenie łączników i mechanizmu uruchamiającego należy wykonywać po bezpiecznym odłączeniu urządzenia; pomiary pod napięciem są przeznaczone dla wykwalifikowanego technika.
Bezpieczna wymiana uszczelki kołnierza lub kryzy
Sposób mocowania zależy od konstrukcji. Spotyka się kołnierze przykręcane kilkoma śrubami, dociskane pierścieniem lub nakrętką oraz grzałki wkręcane. Przed demontażem należy sprawdzić instrukcję właściwego modelu.
Ogólna kolejność prac przy pojemnościowym podgrzewaczu jest następująca:
- Odłączyć wszystkie bieguny zasilania i potwierdzić brak napięcia właściwym przyrządem. Zamknąć dopływ wody, zaczekać na ostygnięcie zbiornika i zlikwidować ciśnienie przez otwarcie punktu ciepłej wody.
- Opróżnić podgrzewacz zgodnie z jego instrukcją. Po odkręceniu kołnierza może wypłynąć woda pozostająca na dnie, dlatego miejsce pracy trzeba zabezpieczyć.
- Zdjąć osłonę i udokumentować rozmieszczenie przewodów. Odłączenie termostatu, grzałki i przewodu ochronnego wykonuje się zgodnie ze schematem urządzenia.
- Zdemontować kryzę bez podważania powierzchni zbiornika ostrym narzędziem. Przy połączeniu wielośrubowym mocowania luzuje się stopniowo, aby nie wyginać kołnierza.
- Usunąć starą uszczelkę i osad z przylgni. Sprawdzić kryzę, mocowania, grzałkę, krawędź zbiornika oraz — jeśli jest dostępna — anodę bojlera.
- Ułożyć nową uszczelkę w przeznaczonym dla niej gnieździe. Nie może być skręcona, podwinięta ani przesunięta przez kołnierz.
- Dokręcać połączenie równomiernie i etapami. Jeżeli producent określa kolejność lub moment dokręcania, należy zastosować właśnie te dane. Nadmierna siła może przeciąć uszczelkę, zerwać gwint albo odkształcić kryzę.
- Napełnić i odpowietrzyć zbiornik, pozostawiając otwarty punkt ciepłej wody do uzyskania ciągłego strumienia bez powietrza. Najpierw sprawdzić szczelność na zimno, a następnie ponownie po podgrzaniu.
- Zasilanie można włączyć dopiero po całkowitym napełnieniu zbiornika i upewnieniu się, że osłona, zaciski oraz przewody są suche.
Jeśli kołnierz jest skorodowany lub odkształcony, zamiast samej uszczelki może być potrzebna kompletna flansza do bojlera. Uszkodzoną grzałkę dobiera się osobno w kategorii grzałek do bojlerów i podgrzewaczy wody.
Jak dobrać właściwą uszczelkę, kryzę lub membranę?
Samo podobieństwo zdjęcia nie wystarcza. Dwie uszczelki mogą mieć zbliżoną średnicę zewnętrzną, lecz różnić się profilem, grubością, średnicą otworu, rozmieszczeniem śrub albo sposobem osadzenia. Stara guma bywa rozciągnięta i spłaszczona, dlatego jej pomiar traktuje się pomocniczo.
Przy doborze porównaj:
- numer katalogowy starej części lub kompletnego zespołu,
- kształt oraz profil uszczelnienia,
- średnicę wewnętrzną, zewnętrzną i grubość,
- liczbę, średnicę i rozstaw otworów kryzy,
- sposób mocowania grzałki, anody i termostatu,
- obecność rowka ustalającego lub dodatkowych O-ringów,
- w membranie: średnicę, profil obrzeża, otwory oraz obecność trzpieni lub bolców,
- zgodność materiału z gorącą wodą użytkową i warunkami pracy urządzenia.
Najpewniejszą podstawą jest pełne oznaczenie z tabliczki znamionowej. Dla Electrolux i AEG potrzebny jest pełny PNC/Prod.No.; dla Whirlpool, Indesit i Hotpoint — numer serwisowy, często 12-cyfrowy i rozpoczynający się od 85; dla Gorenje i Hisense — model oraz Art. No. albo kod PS. W urządzeniach innych producentów należy odczytać pełny model, typ, kod produktu i dostępny numer fabryczny.
Przy zakupie kryzy sprawdź, czy produkt obejmuje sam kołnierz, kołnierz z uszczelką czy kompletny zespół z grzałką. Przy membranie ustal dokładny typ zespołu wodnego — oznaczenie handlowe całego podgrzewacza może obejmować kilka wersji wykonania.
FAQ — uszczelki, kryzy i membrany do bojlerów
Czy kapanie z bojlera zawsze oznacza uszkodzoną uszczelkę grzałki?
Nie. Woda może pochodzić z zaworu bezpieczeństwa, króćca, połączenia znajdującego się wyżej, skorodowanej kryzy albo zbiornika. Podczas ogrzewania okresowe kapanie z prawidłowo podłączonego zaworu bezpieczeństwa może wynikać z rozszerzalności wody.
Czy można ponownie założyć starą uszczelkę kryzy?
Nie jest to zalecane, jeśli producent przewiduje wymianę po każdym zdjęciu kołnierza. Stara uszczelka jest już sprasowana, może być odkształcona i po ponownym montażu nie odtworzyć szczelnego połączenia.
Czy uszczelkę kołnierza należy posmarować silikonem?
Nie bez wyraźnego zalecenia producenta. Dodatkowa masa może ułatwić wysunięcie uszczelki, zanieczyścić zbiornik lub utrudnić kolejny demontaż. Trzeba zastosować sposób montażu przewidziany dla konkretnego uszczelnienia.
Dlaczego nowa uszczelka nadal przecieka?
Możliwa jest niewłaściwa część, podwinięcie uszczelki, osad na przylgni, nierówny docisk, skrzywiona kryza, uszkodzony gwint albo korozja krawędzi zbiornika. Dalsze dokręcanie nie zawsze pomaga i może zwiększyć uszkodzenie.
Czy uszkodzona membrana powoduje brak uruchomienia podgrzewacza?
Może powodować brak reakcji lub konieczność zwiększenia przepływu, ale podobny objaw wywołują zatkany filtr, kamień, zablokowana iglica, uszkodzony mikrołącznik lub czujnik przepływu. W urządzeniu gazowym diagnostykę i naprawę armatury powinien przeprowadzić uprawniony serwisant.
Czy bojler można włączyć od razu po wymianie uszczelki?
Nie. Zbiornik trzeba najpierw całkowicie napełnić i odpowietrzyć, sprawdzić szczelność kołnierza oraz upewnić się, że połączenia elektryczne są suche. Praca grzałki bez wody może spowodować jej szybkie uszkodzenie.
