Części do mikrofali Bosch / Siemens
Części do mikrofali Bosch / Siemens dobiera się po pełnym oznaczeniu E-Nr, a nie tylko po wyglądzie elementu. Przy braku grzania, problemach z drzwiami, talerzem lub panelem najpierw rozróżnij usterkę mechaniczną od awarii układu wysokiego napięcia. Tak unikniesz zakupu niewłaściwego magnetronu, modułu lub akcesorium.
Jak rozpoznać, której części szukać
Mikrofalówka może nadal świecić, obracać talerz i odliczać czas, mimo że nie wytwarza mikrofal. Taki objaw nie wskazuje automatycznie na magnetron. W zależności od konstrukcji Bosch lub Siemens podobny problem może powodować blokada drzwi, bezpiecznik, przewód zasilający magnetron, moduł sterujący, układ inwertera albo klasyczny obwód wysokiego napięcia z transformatorem, diodą i kondensatorem.
Najpierw ustal, co dokładnie działa podczas uruchomienia programu:
- brak jakiejkolwiek reakcji może wskazywać na zasilanie, bezpiecznik, moduł lub blokadę drzwi;
- działające oświetlenie, wentylator i talerz przy zimnej potrawie kierują diagnostykę do toru grzania, ale nie rozstrzygają, który element jest uszkodzony;
- praca przerywana po kilku lub kilkudziesięciu sekundach może mieć związek z zabezpieczeniem termicznym, błędem sterowania, inwerterem albo magnetronem;
- iskrzenie w komorze wymaga najpierw kontroli zabrudzeń, metalowych przedmiotów, płytki mikowej, powłoki komory i drzwi;
- hałas, tarcie lub nierówny obrót talerza zwykle dotyczą talerza, pierścienia, zabieraka albo napędu, a nie układu mikrofalowego;

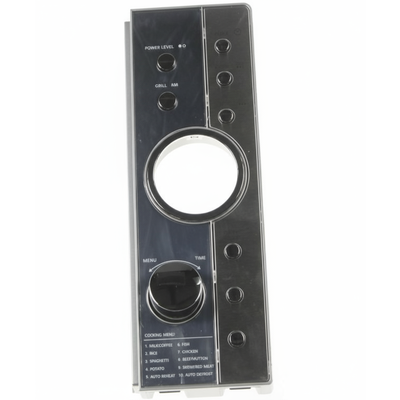

- niedziałające przyciski, pokrętło lub wyświetlacz mogą oznaczać panel obsługi, taśmę, zasilacz modułu albo sterownik.
Co można sprawdzić bez otwierania obudowy
Użytkownik może bezpiecznie wykonać oględziny i prosty test pracy, bez zdejmowania obudowy:
- Obejrzyj komorę, płytkę mikową, prowadnicę talerza i zabierak. Tłuszcz, przypalone resztki lub uszkodzona osłona mogą powodować iskrzenie i miejscowe przegrzewanie.
- Sprawdź, czy drzwi zamykają się bez luzu, opadania i przesunięcia. Obejrzyj zaczepy, ramę, szybę oraz uszczelnienie. Nie używaj urządzenia z uszkodzonymi drzwiami lub uszczelką.
- Włącz krótki program z naczyniem zawierającym wodę. Nie uruchamiaj mikrofalówki pustej. Jeżeli talerz się obraca, ale woda pozostaje zimna, usterka dotyczy funkcji grzania albo jej sterowania.
- Zwróć uwagę na zapach spalenizny, trzaski, dym, nietypowe buczenie i moment przerwania programu. Informacja, czy urządzenie wyłącza się całkowicie, czy tylko zatrzymuje grzanie, pomaga zawęzić przyczynę.
- Sprawdź, czy otwory wentylacyjne nie są zasłonięte. Przegrzewanie może uruchamiać zabezpieczenia, ale samo odblokowanie wentylacji nie naprawi uszkodzonego elementu.
Nie zdejmuj obudowy w celu sprawdzania magnetronu, kondensatora, transformatora, inwertera ani bezpiecznika wysokiego napięcia. W mikrofalówce występują obwody, w których niebezpieczne napięcie może utrzymywać się po odłączeniu urządzenia. Naprawa i pomiary wewnątrz obudowy wymagają kwalifikacji, właściwych przyrządów oraz procedury dla konkretnego modelu.
Brak grzania: możliwe przyczyny i interpretacja
| Objaw | Możliwe przyczyny | Co można ustalić | Następny krok |
| Talerz, światło i wentylator działają, potrawa jest zimna | Magnetron, inwerter, klasyczny obwód wysokiego napięcia, przewody, sterowanie | Potwierdza problem w funkcji grzania, ale nie wskazuje konkretnej części | Serwisant powinien rozpoznać typ układu i wykonać pomiary według dokumentacji |
| Urządzenie nie rozpoczyna programu po zamknięciu drzwi | Zamek, zaczepy, mikroprzełączniki, panel lub moduł | Oględziny drzwi mogą wykazać uszkodzenie mechaniczne; nie potwierdzają sprawności przełączników | Sprawdzić blokadę i przełączniki po odłączeniu urządzenia |
| Bezpiecznik przepala się ponownie | Zwarcie lub przeciążenie w zasilaniu, magnetron, inwerter, transformator, filtr albo moduł | Sama wymiana bezpiecznika usuwa skutek, nie przyczynę | Nie montować bezpiecznika o innym prądzie; znaleźć przyczynę zwarcia |
| Iskrzenie w komorze | Płytka mikowa, zabrudzenie, uszkodzona farba, metalowy przedmiot, drzwi lub prowadzenie energii | Oględziny mogą wskazać miejsce przypalenia | Oczyścić urządzenie i wymienić uszkodzoną osłonę; przy uszkodzeniu komory lub drzwi potrzebna jest ocena serwisowa |
| Program zatrzymuje się po rozgrzaniu | Zabezpieczenie termiczne, przegrzewanie, magnetron, inwerter lub sterowanie | Czas wystąpienia objawu jest wskazówką, lecz nie diagnozą | Sprawdzić chłodzenie i układ mocy zgodnie z dokumentacją modelu |
| Talerz nie obraca się, ale grzanie działa | Silnik, sprzęgło, zabierak, pierścień lub źle ułożony talerz | Można ocenić ułożenie i stan elementów dostępnych w komorze | Dobrać talerz, zabierak lub napęd po wymiarach i modelu |
W starszych lub prostszych konstrukcjach spotyka się transformator wysokiego napięcia, diodę i kondensator. W części mikrofal Bosch i Siemens zastosowano inwerter, dlatego schemat diagnostyczny z klasyczną diodą i kondensatorem nie może być automatycznie przenoszony na każdy model. Przed zakupem sprawdź konstrukcję konkretnego urządzenia.
Pomiary podzespołów wysokiego napięcia
Pomiar ciągłości bezpiecznika, diody, uzwojeń lub zacisków magnetronu może być elementem diagnostyki, ale tylko po prawidłowym odłączeniu urządzenia i zabezpieczeniu obwodu. Kondensator wysokiego napięcia należy traktować jako potencjalnie naładowany; zwykłe odczekanie lub pomiar omomierzem nie zastępuje procedury rozładowania przewidzianej dla danego urządzenia.
Podstawowy pomiar rezystancji magnetronu może wykazać przerwę albo zwarcie zacisków do obudowy, lecz prawidłowy wynik nie potwierdza pełnej sprawności podczas pracy. Nie wykrywa między innymi problemu z emisją, magnesami, chłodzeniem, zasilaniem żarzenia ani sterowaniem inwertera. Podobnie test diody miernikiem może być niewiarygodny, jeśli przyrząd nie zapewnia odpowiedniego napięcia testowego.
Opisane pomiary wewnątrz mikrofalówki są przeznaczone dla wykwalifikowanego serwisanta lub technika posiadającego odpowiednie uprawnienia, doświadczenie, przyrządy i procedurę pomiaru. Nie wolno uruchamiać urządzenia ze zdjętą obudową, omijać blokad drzwi ani zastępować bezpiecznika przewodem.
Wymiana części i dostęp do podzespołów
Talerz szklany, pierścień obrotowy, zabierak, żarówka dostępna od strony komory lub płytka mikowa należą do elementów, do których dostęp bywa możliwy bez ingerencji w obudowę. Przed wymianą oczyść miejsce montażu i porównaj średnicę talerza, rodzaj mocowania oraz kształt zabieraka. Nie wciskaj elementu na siłę, jeśli prowadnice lub otwory nie pokrywają się.

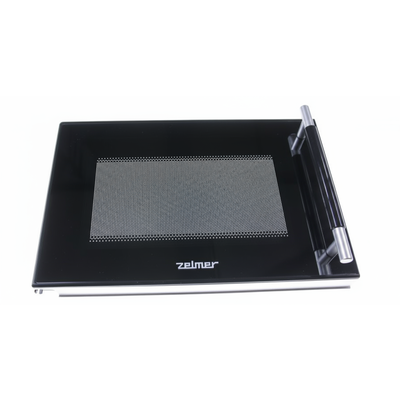

Drzwi, uchwyt, zawiasy i elementy blokady wymagają dokładnego ustawienia. Po montażu drzwi powinny zamykać się bez nacisku, a szczeliny i położenie względem ramy powinny odpowiadać pierwotnej konstrukcji. W przypadku części związanych z bezpieczeństwem mikrofal, takich jak wewnętrzne elementy drzwi, nie wystarczy zgodność wyglądu. Po naprawie może być wymagane sprawdzenie regulacji i poziomu emisji mikrofal odpowiednim przyrządem.
Magnetron, moduł inwertera, transformator, kondensator, dioda wysokiego napięcia i moduł sterujący znajdują się pod obudową. Ich wymiana obejmuje nie tylko odkręcenie elementu, ale także oznaczenie przewodów, kontrolę chłodzenia, prawidłowe prowadzenie przewodów, połączenia ochronne i sprawdzenie zabezpieczeń. W mikrofalach do zabudowy dodatkowo trzeba bezpiecznie wysunąć urządzenie z mebla, nie uszkadzając przewodu zasilającego ani mocowań.
Po naprawie należy sprawdzić działanie drzwi, wentylacji, talerza, oświetlenia, grzania oraz ewentualnych komunikatów. Po ingerencji w drzwi lub obwód mikrofal nie należy uznawać krótkiego podgrzania wody za pełny test bezpieczeństwa.
Jak dobrać części Bosch / Siemens
Podstawą doboru jest pełny E-Nr z końcówką po ukośniku, na przykład w formacie zbliżonym do HF23046/03. Skrócona nazwa handlowa, sam ciąg liter i cyfr bez /xx, zdjęcie części lub identyczne złącze mogą nie identyfikować właściwego wariantu.
Przy zamówieniu przygotuj:
- pełny E-Nr urządzenia Bosch albo Siemens;
- oznaczenie dodatkowe z tabliczki, jeśli występuje, w tym numer FD lub numer seryjny;
- oznaczenie starej części, jeśli jest czytelne;
- zdjęcie tabliczki znamionowej i elementu wymagającego wymiany;
- wymiary, średnicę, typ mocowania i stronę montażu w przypadku części mechanicznych.
Dla magnetronu lub inwertera znaczenie mają nie tylko moc i wygląd. Ważne są sposób mocowania, kierunek chłodzenia, położenie wyprowadzeń, kompatybilność z modułem sterującym oraz przeznaczenie dla konkretnej rodziny urządzeń. Przy module sterującym trzeba dodatkowo ustalić, czy dany wariant wymaga konfiguracji, kodowania lub przeniesienia danych. Nie każdy moduł można zamontować bez dalszych czynności.
Najbezpieczniejszy następny krok to odczytanie pełnego E-Nr z tabliczki znamionowej i porównanie go z listą kompatybilnych urządzeń przy wybranej części. Jeżeli oznaczenie jest nieczytelne, prześlij zdjęcie tabliczki oraz starego elementu do weryfikacji przed zakupem.
Konserwacja ograniczająca ryzyko awarii
- Usuwaj tłuszcz i resztki jedzenia z komory, szczególnie w pobliżu płytki mikowej.
- Nie uruchamiaj urządzenia bez wsadu, poza krótkim testem dopuszczonym w instrukcji.
- Nie używaj naczyń z metalowymi krawędziami ani przedmiotów, które mogą dotykać ścianek komory.
- Nie zasłaniaj otworów wentylacyjnych i pozostaw urządzeniu czas na chłodzenie przy intensywnej pracy.
- Nie używaj mikrofalówki z uszkodzonymi drzwiami, szybą, uszczelnieniem lub płytką osłonową.
- Po pojawieniu się dymu, zapachu spalenizny albo powtarzającego się iskrzenia przerwij pracę i odłącz urządzenie.
FAQ
Czy brak grzania oznacza uszkodzony magnetron?
Nie. Ten sam objaw może powodować inwerter, transformator, dioda, kondensator, bezpiecznik wysokiego napięcia, przewody, zabezpieczenie drzwi albo moduł sterujący. Podstawowy pomiar magnetronu nie potwierdza pełnej sprawności całego toru grzania.
Czy można wymienić bezpiecznik i ponownie uruchomić mikrofalówkę?
Można wymienić go wyłącznie na element o identycznych parametrach i po ustaleniu, dlaczego zadziałał. Jeżeli bezpiecznik przepala się ponownie, nie należy montować mocniejszego, mostkować go ani uruchamiać urządzenia na próbę.
Czy płytka mikowa powoduje brak grzania?
Uszkodzona lub zabrudzona płytka mikowa może powodować iskrzenie i uszkodzenia w obszarze doprowadzenia mikrofal, ale sama wymiana płytki nie rozwiąże problemu, jeśli doszło już do uszkodzenia magnetronu, falowodu, komory lub układu zasilania. Nową płytkę trzeba dobrać według wymiarów i mocowania właściwego dla modelu.
Czy podobny magnetron Bosch będzie pasował do mojej mikrofalówki?
Nie należy zakładać zgodności na podstawie samego wyglądu, mocy lub złącza. Sprawdź pełny E-Nr, oznaczenie magnetronu, mocowanie, wyprowadzenia i wymagania chłodzenia. W przypadku części używanej nie da się potwierdzić sprawności wyłącznie na podstawie pomiaru rezystancji.
Gdzie znaleźć E-Nr mikrofalówki Bosch lub Siemens?
W zależności od konstrukcji tabliczka znamionowa może znajdować się przy ramie drzwi, na obudowie lub w innym miejscu wskazanym w dokumentacji. Odczytaj pełny numer wraz z końcówką po ukośniku, ponieważ sam skrócony model może obejmować kilka wariantów technicznych.
Czy wymiana drzwi lub elementu blokady wymaga dodatkowej kontroli?
Tak. Drzwi i blokada należą do elementów wpływających na bezpieczeństwo. Po wymianie trzeba sprawdzić ich ustawienie, zamykanie i działanie zabezpieczeń, a w przypadku ingerencji w konstrukcję drzwi lub uszczelnienie wykonać kontrolę właściwą dla urządzenia. Nie wystarczy sprawdzenie, że program wystartował.
