Gniazda zbiornika wody i przyłącza do ekspresów Bosch / Siemens
Gniazdo zbiornika łączy pojemnik z układem wodnym ekspresu Bosch lub Siemens i otwiera jego zawór po prawidłowym osadzeniu. Pęknięcie, niedrożne sitko albo zużyta uszczelka mogą powodować wyciek lub brak poboru wody, lecz podobne objawy daje również zbiornik, filtr, przepływomierz lub pompa. Część dobieraj według pełnego E-Nr z końcówką /xx.
Jak działa gniazdo zbiornika wody w ekspresie?
Gniazdo, nazywane także przyłączem, sprzęgłem lub siedziskiem zaworu zbiornika, znajduje się w miejscu wsuwania pojemnika na wodę. Po osadzeniu zbiornika popychacz gniazda unosi jego sprężynowy zawór, dzięki czemu woda może przepłynąć do wężyka, przepływomierza i pompy. Po wyjęciu pojemnika zawór powinien się zamknąć.
Zależnie od konstrukcji ekspresu część może być oferowana jako kompletne przyłącze z popychaczem albo jako zestaw zawierający uszczelkę, sitko i element zamykający. Z tego powodu dwie podobnie wyglądające pozycje nie muszą być zamienne.
Jakie objawy może powodować uszkodzone przyłącze?
Na gniazdo lub jego uszczelnienie mogą wskazywać przede wszystkim:
- woda pojawiająca się pod zbiornikiem dopiero po wsunięciu go do ekspresu;
- powolne opróżnianie pojemnika, mimo że urządzenie jest wyłączone;
- mokre ślady, osad wapienny albo zacieki bezpośrednio wokół przyłącza;
- brak dopływu wody do pompy po prawidłowym zamontowaniu pełnego zbiornika;
- konieczność dociskania albo poruszania pojemnikiem, aby ekspres zaczął pobierać wodę;
- pęknięcie korpusu gniazda, zdeformowany popychacz, przesunięta uszczelka lub zabrudzone sitko.
Sam komunikat „napełnij zbiornik”, „sprawdź pojemnik na wodę” albo „wymień filtr” nie potwierdza uszkodzenia gniazda. Sterownik może wyświetlić podobną informację również wtedy, gdy nie otrzymuje sygnału z czujnika poziomu albo nie rejestruje przepływu wody.
Wyciek ze zbiornika czy nieszczelność gniazda?
Najpierw należy ustalić, po której stronie połączenia powstaje nieszczelność.
| Objaw | Co sprawdzić | Jak interpretować wynik |
| Zbiornik cieknie po postawieniu poza ekspresem | Napełnij go, osusz spód i ustaw na suchej powierzchni | Wyciek bez kontaktu z ekspresem wskazuje raczej na zawór, uszczelkę lub pęknięcie zbiornika, a nie gniazdo w urządzeniu |
| Zbiornik poza ekspresem jest szczelny, ale po wsunięciu pojawia się woda | Obejrzyj miejsce styku zaworu z popychaczem oraz uszczelkę gniazda | Podejrzane są niedopasowanie, zużyta uszczelka, pęknięte przyłącze albo nieprawidłowe osadzenie pojemnika |
| Woda wycieka tylko podczas pracy pompy | Ustal, czy ślad zaczyna się przy zbiorniku, czy głębiej w urządzeniu | Wyciek pod ciśnieniem może pochodzić z wężyka, pompy, termobloku, tłumika pulsacji lub zaworu ceramicznego |
| Pompa pracuje głośno, ale nie zasysa wody | Sprawdź osadzenie zbiornika, filtr, sitko gniazda i drożność odcinka przed pompą | Hałas może oznaczać pracę pompy bez wody, zapowietrzenie albo niedrożność; nie rozstrzyga o uszkodzeniu samej pompy |
| Komunikat o pustym zbiorniku pojawia się przed uruchomieniem pompy | Sprawdź swobodę ruchu pływaka, obecność magnesu i działanie czujnika zbiornika | Problem może dotyczyć rozpoznawania poziomu lub obecności pojemnika, a nie przepływu przez gniazdo |
Jeżeli nieszczelny jest sam pojemnik, odpowiednie elementy znajdują się w kategorii pojemników i zbiorników do ekspresów Bosch / Siemens. Zużyte pierścienie i uszczelnienia można porównać z uszczelkami i zestawami naprawczymi.
Co sprawdzić, gdy ekspres nie pobiera wody?
Po wyjęciu wtyczki, opróżnieniu urządzenia i jego ostygnięciu można wykonać oględziny dostępne bez uruchamiania ekspresu:
- Wyjmij filtr ze zbiornika na czas diagnostyki, jeżeli instrukcja danego modelu na to pozwala. Niedrożny lub zapowietrzony wkład może ograniczyć przepływ mimo sprawnego gniazda.
- Obejrzyj zawór na spodzie pojemnika. Nie powinien być przekrzywiony, zakamieniony ani zablokowany. Do naciskania nie używaj ostrych narzędzi, które mogą przeciąć uszczelkę.
- Sprawdź gniazdo przy dobrym oświetleniu. Szukaj pęknięć, odkształcenia popychacza, kamienia, ciał obcych oraz uszczelki wysuniętej z rowka.
- Skontroluj sitko. Osad może ograniczyć przepływ, ale jego usunięcie nie naprawi pękniętego korpusu ani stwardniałego uszczelnienia.
- Sprawdź położenie zbiornika. Uszkodzona prowadnica, zatrzask lub obudowa mogą nie dociskać zaworu dostatecznie głęboko, choć samo gniazdo jest sprawne.
Multimetr nie służy do oceny szczelności ani drożności tego przyłącza. Pomiary elektryczne mają znaczenie dopiero przy diagnostyce czujnika poziomu, przepływomierza lub zasilania pompy i wymagają danych właściwych dla konkretnego modelu.
Jeżeli woda przechodzi przez gniazdo, ale sterownik nadal nie wykrywa przepływu, kolejnym podejrzanym jest przepływomierz. Zablokowany wirnik może powodować komunikat o braku wody mimo pełnego zbiornika. Dopiero po sprawdzeniu całej drogi zasilającej należy oceniać pompę wody lub dalsze elementy układu.
Dostęp i wymiana gniazda zbiornika
Przyłącze znajduje się bezpośrednio pod albo za punktem osadzenia pojemnika. W części ekspresów dostęp uzyskuje się po zdjęciu bocznej lub tylnej osłony, natomiast w urządzeniach do zabudowy kolejność demontażu może być zupełnie inna. Instrukcji dla jednej rodziny nie należy przenosić na wszystkie modele Bosch i Siemens.
Typowa naprawa obejmuje:
- odłączenie ekspresu od sieci, wyjęcie zbiornika, tacki i ruchomych akcesoriów oraz pozostawienie urządzenia do ostygnięcia;
- zdjęcie osłony przewidzianej w dokumentacji konkretnego modelu;
- sfotografowanie położenia wężyka, uszczelnień i mocowań;
- odłączenie przewodu wodnego bez wyginania i wyłamywania plastikowego króćca;
- zwolnienie zatrzasków albo mocowania przyłącza;
- oczyszczenie powierzchni przylegania i montaż nowej części bez podwijania uszczelki;
- statyczną próbę szczelności z napełnionym zbiornikiem przy urządzeniu odłączonym od zasilania;
- złożenie wszystkich osłon, a następnie wykonanie płukania i kontrolę przecieków.
Do uszczelnień mających kontakt z wodą nie należy stosować przypadkowego smaru technicznego, oleju ani preparatu penetrującego. Jeżeli procedura montażowa wymaga smarowania, odpowiedni jest wyłącznie środek dopuszczony do kontaktu z żywnością i zgodny z materiałem uszczelki.
Opisane otwieranie obudowy wymaga doświadczenia, właściwych narzędzi i znajomości konstrukcji urządzenia. W ekspresie występują napięcie sieciowe, gorące elementy oraz obwód wodny pracujący pod ciśnieniem. Nie wykonuj prób przy zdjętych osłonach ani nie obchodź czujników bezpieczeństwa.
Jak dobrać właściwe gniazdo lub zestaw uszczelniający?
Podstawą doboru jest pełny E-Nr z tabliczki znamionowej wraz z końcówką po ukośniku, na przykład /03, /10 lub /11. Skrócona nazwa serii, taka jak VeroAroma, VeroCafe, EQ.6 czy EQ.7, nie określa jednoznacznie wersji układu wodnego.
Przed zakupem należy porównać:
- numer katalogowy części i ewentualne numery, które został on oficjalnie zastąpiony;
- czy produkt jest kompletnym gniazdem z popychaczem, czy tylko zestawem uszczelki, sitka i zamknięcia;
- kształt oraz kierunek króćca wężyka;
- sposób mocowania w obudowie;
- średnicę i profil uszczelnienia;
- konstrukcję zaworu współpracującego ze zbiornikiem.
Ten sam numer części może zastępować wcześniejsze oznaczenia, dlatego numer odczytany ze starego elementu nie zawsze będzie identyczny z numerem aktualnie wskazywanym w katalogu. Sam kolor tworzywa, wygląd na zdjęciu lub pasująca średnica otworu nie potwierdzają zgodności. Najbezpieczniejszy następny krok to odczytanie całego E-Nr z końcówką /xx i sprawdzenie przypisania części do tej wersji urządzenia.
FAQ – gniazda i przyłącza zbiornika wody
Czy wyciek po włożeniu zbiornika zawsze oznacza uszkodzone gniazdo?
Nie. Przyczyną może być także uszczelka zaworu w pojemniku, pęknięcie zbiornika, niewłaściwe osadzenie albo deformacja elementów obudowy. Test zbiornika poza ekspresem pomaga rozdzielić te podejrzenia.
Dlaczego ekspres nie pobiera wody, chociaż zbiornik jest pełny?
Poza niedrożnym przyłączem należy sprawdzić filtr, pływak i czujnik poziomu, drożność wężyka, przepływomierz oraz pompę. Kolejność diagnostyki zależy między innymi od tego, czy pompa się uruchamia i czy pojawia się wyciek.
Czy zakamienione gniazdo można wyczyścić zamiast wymieniać?
Jeżeli korpus i popychacz są całe, a problem powoduje powierzchowny osad na sitku, dokładne czyszczenie może przywrócić przepływ. Pęknięcia, trwałe odkształcenie i zużyte uszczelnienie wymagają wymiany właściwego elementu.

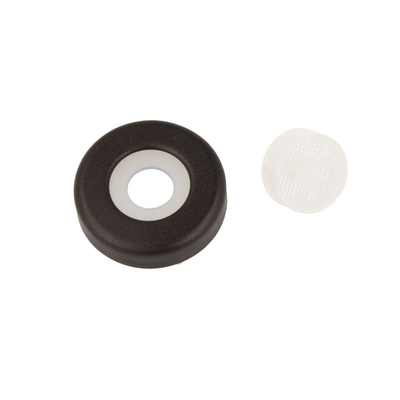

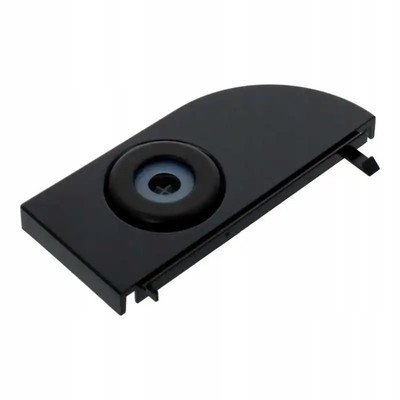

Czy gniazdo 00617956 i 00653257 to ta sama część?
Nie należy tego zakładać. Numery mogą oznaczać odmienną konstrukcję lub zakres zestawu: kompletne przyłącze albo elementy uszczelniające. Zgodność trzeba potwierdzić według pełnego E-Nr ekspresu.
Gdzie znaleźć E-Nr ekspresu Bosch lub Siemens?
E-Nr znajduje się na tabliczce znamionowej. Jej położenie zależy od konstrukcji urządzenia, dlatego warto sprawdzić spód, tył albo przestrzeń dostępną po wyjęciu zbiornika lub tacki. Do doboru należy przepisać również cyfry po ukośniku.
