Zawory ceramiczne, drenażowe i rozdzielacze Bosch / Siemens
Zawory ceramiczne, drenażowe i rozdzielacze kierują wodę między pompą, zaparzaczem, wylewką oraz układem mlecznym. Ich usterka może powodować brak kawy lub pary, niepełną porcję napoju i nadmierny odpływ do tacki. Przed zakupem ustal jednak miejsce wycieku i wyklucz pompę, zawór przelewowy oraz uszczelnienia zaparzacza. Część dobieraj według pełnego E-Nr z końcówką /xx.
Jak działają zawory w ekspresach Bosch i Siemens?

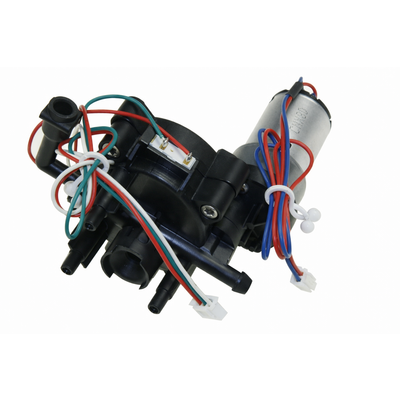

W ekspresach automatycznych Bosch i Siemens określenie „zawór” może oznaczać kilka różniących się elementów. Zawór ceramiczny, nazywany też wielodrogowym lub rozdzielającym, ustawia drogę przepływu w zależności od wybranego programu. Kieruje wodę między innymi do zaparzacza, wylewki gorącej wody albo systemu mlecznego, a po określonych etapach umożliwia odprowadzenie pozostałości do komory rozprężnej i tacki.
Zawór drenażowy lub spustowy występuje przede wszystkim w starszych konstrukcjach, takich jak wybrane serie Siemens Surpresso i Bosch Benvenuto. Współpracuje z napędem zaparzacza, zamyka obieg podczas parzenia i odprowadza wodę oraz ciśnienie po zakończeniu cyklu. Może mieć różną budowę: trzpień lub kulkę oraz jedno albo dwa uszczelnienia.
Nowszy ekspres z zaworem ceramicznym nie musi więc mieć osobnego zaworu drenażowego znanego ze starszych modeli. Przed zamówieniem części trzeba ustalić konstrukcję na podstawie pełnego oznaczenia urządzenia, a nie samej nazwy serii, takiej jak EQ.6.
Objawy uszkodzenia zaworu ceramicznego lub drenażowego
Niewielka ilość wody w tacce po automatycznym płukaniu, uruchomieniu lub wyłączeniu ekspresu może być normalna. Podejrzenie usterki pojawia się wtedy, gdy woda odpływa przez cały czas parzenia, tacka szybko się napełnia albo ilość napoju wyraźnie spada.
| Objaw | Możliwe przyczyny | Co pozwala je rozróżnić? |
| Ekspres mieli kawę, ale większość wody trafia do tacki | zawór ceramiczny, zawór drenażowy, zawór przelewowy przy pompie, nieszczelny zaparzacz | Ustal, którym przewodem lub z którego obszaru wypływa woda. Wymiana zaworu ceramicznego na próbę nie rozstrzyga problemu. |
| Do filiżanki trafia tylko część zaprogramowanej porcji | wewnętrzna nieszczelność zaworu, uszczelnienie złącza zaparzacza, pęknięty przewód, niedrożna wylewka | Jeżeli kawa powstaje prawidłowo, lecz wypływa wewnątrz urządzenia, sprawdź również drogę między zaparzaczem a wylewką. |
| Brak gorącej wody lub pary, ale kawa jest przygotowywana | niewłaściwa pozycja zaworu ceramicznego, niedrożny przewód lub wylot, problem systemu mlecznego | Porównaj działanie osobnych programów: kawy, gorącej wody i spieniania. Awaria tylko jednej funkcji pomaga zawęzić niedrożną gałąź obiegu. |
| Nie działa kawa, gorąca woda ani para | pompa, przepływomierz, zatkanie obiegu, brak napędu zaworu, sterowanie | Brak wszystkich funkcji nie jest jednoznacznym dowodem uszkodzenia rozdzielacza. Najpierw sprawdź dopływ wody i pracę pompy. |
| Woda pojawia się pod ekspresem | pęknięty korpus zaworu, zsunięty przewód, uszkodzony króciec lub O-ring, gniazdo zbiornika | Osusz wnętrze i zlokalizuj pierwszy mokry punkt. Woda spływająca po przewodach może pojawić się daleko od faktycznego miejsca nieszczelności. |
| Mokre, rozpadające się krążki fusów | ucieczka wody przez zawór, zużyte uszczelnienia zaparzacza, nieprawidłowa dawka lub mielenie | Oceń, czy woda zawiera kawę i czy wyciek powstaje przy zaparzaczu. Same mokre fusy nie potwierdzają awarii zaworu. |
| Silnik zaworu pracuje długo, cyklicznie lub z trudem | zatarte tarcze ceramiczne, uszkodzona przekładnia, silnik lub informacja o położeniu | Jeżeli napęd obraca się, nie oznacza to jeszcze, że tarcze osiągają właściwą pozycję i zawór jest szczelny. |
Dlaczego woda w tacce nie zawsze oznacza uszkodzony zawór?
Najważniejsze jest ustalenie, kiedy i którędy woda odpływa. W wielu konstrukcjach do komory nad tacką dochodzi więcej niż jeden przewód: odpływ z zaworu ceramicznego oraz przewód zaworu przelewowego lub tłumika pulsacji przy pompie. Obserwowanie samego miejsca, z którego woda wpada do tacki, może więc prowadzić do błędnego wniosku.
Przykładowe rozróżnienia:
- Jeżeli ekspres opróżnia zbiornik podczas wielogodzinnego postoju po zaparzeniu kawy, trzeba sprawdzić nie tylko zawór ceramiczny, ale również pompę i elementy zapobiegające swobodnemu przepływowi wstecznemu.
- Jeżeli nowy zawór ceramiczny nie zmienia objawu, należy wrócić do diagnostyki. Przyczyną może być zawór przelewowy przy pompie, błędnie złożony tłumik pulsacji, nieszczelny zaparzacz albo jego złącze.
- W starszych konstrukcjach czysta, gorąca woda wypływająca z obszaru zaworu drenażowego wskazuje inną drogę nieszczelności niż płyn zawierający zaparzoną kawę, który częściej pochodzi z cylindra lub tłoka zaparzacza.
- Wyciek przy styku zaworu z zaparzaczem może wynikać z zużytego O-ringu złącza dokującego, mimo że korpus zaworu pozostaje szczelny.
Do sprawdzenia zaparzacza i jego połączeń służą między innymi uszczelki i zestawy naprawcze do ekspresów Bosch / Siemens. Jeśli odpływ pochodzi z obwodu pompy, porównaj również pompy wody do ekspresów Bosch / Siemens.
Jak sprawdzić zawór bez wymieniania części na próbę?
1. Porównaj poszczególne funkcje ekspresu
Sprawdź osobno parzenie kawy, płukanie, wydawanie gorącej wody oraz spienianie mleka, jeżeli urządzenie ma te programy. Zawór ceramiczny kieruje przepływ różnymi drogami, dlatego sprawność jednej funkcji i brak drugiej mogą wskazać konkretną gałąź obiegu.
Przykład: prawidłowy wypływ gorącej wody potwierdza pracę pompy i drożność części układu, ale nie potwierdza jeszcze szczelności drogi prowadzącej do zaparzacza.
2. Sprawdź ilość i rodzaj wody w tacce
Opróżnij oraz osusz tackę przed testem. Zwróć uwagę, czy woda pojawia się tylko po płukaniu, czy również przez cały proces parzenia. Oceń jej wygląd:
- czysta woda sugeruje odpływ przed komorą zaparzania;
- woda z kawą kieruje podejrzenie także na cylinder, tłok, kolanko lub uszczelnienia zaparzacza;
- ślady wody na bocznej ścianie wskazują na nieszczelność króćca, przewodu albo korpusu, a nie jedynie nieprawidłowe ustawienie kanałów zaworu.
To rozróżnienie jest wskazówką, nie samodzielnym dowodem. Barwa wody może się zmieniać po spłynięciu przez zabrudzone wnętrze urządzenia.
3. Wykonaj oględziny po odłączeniu zasilania
Odłącz ekspres od sieci, wyjmij zbiornik i poczekaj, aż grzałki oraz przewody ostygną. W układzie może pozostać gorąca woda i ciśnienie. Po zdjęciu osłony sprawdź:
- białe lub jasne ślady osadu wokół korpusu i króćców;
- zacieki poniżej zaworu, komory rozprężnej oraz połączeń przewodów;
- pęknięcia tworzywa i wyłamane końcówki;
- wysunięte spinki przewodów ciśnieniowych;
- spłaszczone, przecięte albo stwardniałe O-ringi;
- stan złącza, do którego dosuwa się zaparzacz.
Przewody warto oznaczyć i sfotografować przed rozłączeniem. Podobna średnica lub kolor nie gwarantują, że przewody pełnią tę samą funkcję.
4. Pomiary elektryczne napędu zaworu
Pomiar wykonuje się po odłączeniu ekspresu od zasilania i wypięciu badanego obwodu. Po zidentyfikowaniu przewodów silnika według dokumentacji konkretnego modelu można sprawdzić ciągłość jego uzwojenia. Przerwa w obwodzie wskazuje na uszkodzenie elektryczne silnika lub połączenia.
Prawidłowa ciągłość nie potwierdza jednak, że przekładnia obraca tarcze, zawór osiąga właściwe pozycje ani że jego kanały są szczelne. Styki pozycjonujące lub mikrowyłączniki należy badać w odpowiednich położeniach mechanizmu, zgodnie ze schematem danego wykonania. Nie ma jednej rezystancji ani uniwersalnego przypisania pinów dla wszystkich zaworów Bosch i Siemens.
Pomiary pod napięciem, uruchamianie ekspresu bez osłon oraz testowanie obwodów w pobliżu gorących i ciśnieniowych elementów są przeznaczone dla wykwalifikowanego serwisanta. Wymagają odpowiednich kwalifikacji, narzędzi i procedury właściwej dla modelu. Nie wolno mostkować blokad ani czujników zabezpieczających.
Czyszczenie, naprawa czy wymiana?
Jeżeli problem wynika wyłącznie z osadu w układzie, najpierw przeprowadź pełny program serwisowy zgodnie z instrukcją ekspresu. Użycie przypadkowego odkamieniacza, wlanie preparatu w niewłaściwe miejsce albo przerwanie programu może nie usunąć zatoru i może uszkodzić urządzenie. Odpowiednie preparaty znajdują się w kategorii środki czyszczące i konserwacja ekspresów Bosch / Siemens.
Samo odkamienianie nie naprawi:
- pękniętego korpusu lub króćca;
- zużytej przekładni albo silnika;
- nieszczelnych tarcz ceramicznych;
- stwardniałego lub uszkodzonego uszczelnienia;
- zaworu drenażowego, który przepuszcza dopiero pod ciśnieniem.
W starszych zaworach drenażowych możliwa jest wymiana uszczelnień, ale najpierw trzeba ocenić korpus, trzpień, sprężynę i element uruchamiający. Zestaw uszczelek nie pomoże, gdy tworzywo jest pęknięte lub zawór ma uszkodzenie mechaniczne. W zaworze ceramicznym dostępne mogą być osobno silnik, dysza, uszczelnienie albo kompletna jednostka. Wymiana samego silnika nie usunie wycieku z korpusu.
Rozbieranie tarcz ceramicznych wymaga zachowania ich położenia, idealnej czystości i zastosowania wyłącznie smaru dopuszczonego do elementów mających kontakt z wodą pitną. Zarysowanie powierzchni, pozostawienie drobiny osadu lub niewłaściwe ustawienie kanałów może spowodować kolejną nieszczelność. Przy braku procedury dla danego zaworu bezpieczniejsza jest wymiana kompletnego zespołu.
Dostęp i wymiana zaworu
W ekspresach z rodziny EQ.6 zawór ceramiczny znajduje się zwykle w środkowej części urządzenia, nad komorą rozprężną. Dostęp uzyskuje się zazwyczaj od strony zbiornika wody po zdjęciu bocznej osłony. Przed demontażem trzeba wyjąć zbiornik, tackę, pojemnik na fusy, zaparzacz oraz ziarna z zasobnika. Osłony mogą być mocowane śrubami i zatrzaskami, a ich układ różni się między wykonaniami.
Po odsłonięciu zaworu:
- Zrób zdjęcia przebiegu wszystkich przewodów i złączy.
- Oznacz przewody ciśnieniowe, odpływowe oraz połączenie elektryczne.
- Zwalniaj spinki i tuleje bez wyginania króćców na boki.
- Sprawdź O-ringi na końcach przewodów i uszczelnienie złącza zaparzacza.
- Przenieś uchwyt lub płytę montażową tylko wtedy, gdy wymaga tego konstrukcja nowej części.
- Ułóż przewody bez załamań i z dala od ruchomych oraz gorących elementów.
- Przed zamknięciem obudowy upewnij się, że wszystkie zabezpieczenia przewodów są całkowicie osadzone.
W starszych modelach Surpresso i Benvenuto zawór drenażowy może znajdować się przy zespole przekładni zaparzacza. Dostęp bywa znacznie trudniejszy i może wymagać zdjęcia tylnej, górnej oraz bocznych osłon, odsunięcia modułu elektroniki i częściowego wysunięcia napędu. Instrukcji dla EQ.6 nie należy stosować do tych urządzeń.
Po montażu osusz wnętrze, napełnij zbiornik i wykonaj przewidziane dla modelu płukanie. Sprawdź kolejno gorącą wodę, kawę i system mleczny. Kontroluj połączenia zarówno podczas pompowania, jak i po zakończeniu cyklu. Jeżeli woda nadal odpływa do tacki, ustal przewód, którym płynie, zamiast zamawiać kolejną część na próbę.
Jak dobrać właściwy zawór do ekspresu Bosch lub Siemens?
Podstawą doboru jest pełny E-Nr z końcówką po ukośniku, na przykład /03 albo /12. Numer znajduje się na tabliczce znamionowej. Skrócona nazwa handlowa, taka jak EQ.6 S700, nie określa jednoznacznie wariantu technicznego.
Przy porównywaniu części sprawdź:
- numer oryginalny zamontowanego zespołu oraz jego katalogowe zamienniki;
- liczbę i rozmieszczenie króćców;
- typ złączy przewodów ciśnieniowych i odpływowych;
- kształt oraz położenie wtyczki;
- płytę mocującą i złącze współpracujące z zaparzaczem;
- czy oferowany jest kompletny zawór, sam silnik, dysza, uszczelnienie czy zestaw montażowy;
- zakres E-Nr, dla którego producent przewidział daną wersję.
Identyczny wygląd, pasująca wtyczka lub oznaczenie serii ekspresu nie potwierdzają zgodności. Jeżeli numer starej części został zastąpiony nowszym, zgodność powinna wynikać z katalogu dla konkretnego E-Nr. Najbezpieczniejszy następny krok to odczytanie całego oznaczenia z tabliczki — łącznie z /xx — oraz porównanie go z listą urządzeń przypisaną do części.
FAQ – zawory do ekspresów Bosch i Siemens
Czy woda w tacce oznacza uszkodzony zawór ceramiczny?
Nie. Część wody trafia do tacki podczas płukania i rozprężania układu. Usterkę sugeruje dopiero nadmierny lub ciągły odpływ, zwłaszcza podczas parzenia. Podobny objaw mogą powodować pompa, zawór przelewowy, przewody oraz uszczelnienia jednostki zaparzającej.
Dlaczego po wymianie zaworu woda nadal leci do tacki?
Prawdopodobnie zawór nie był źródłem problemu albo podczas montażu powstała nieszczelność. Sprawdź zawór przelewowy przy pompie, uszczelnienie złącza zaparzacza, ułożenie przewodów i poprawność ich zabezpieczeń. Nowa część nie wyklucza również błędnego doboru wariantu.
Czy zawór ceramiczny można sprawdzić multimetrem?
Miernik może wykryć przerwę w uzwojeniu silnika lub nieprawidłowe działanie zidentyfikowanych styków pozycjonujących. Nie potwierdzi szczelności kanałów, stanu tarcz ani działania przekładni pod obciążeniem. Punkty pomiarowe i oczekiwane wartości zależą od konkretnego zaworu.
Czy wystarczy wymienić uszczelki zaworu drenażowego?
Tylko jeśli korpus, trzpień, sprężyna i element uruchamiający są sprawne. Pęknięcia mogą ujawniać się dopiero pod ciśnieniem i pozostawać niewidoczne podczas oględzin. W takim przypadku konieczna jest wymiana kompletnego zaworu.
Czy zawór ceramiczny i drenażowy to ta sama część?
Nie. Zawór ceramiczny jest rozdzielaczem kierującym wodę do różnych obwodów. Zawór drenażowy współpracuje z zaparzaczem i odpowiada głównie za zamknięcie oraz odprężenie obiegu. Zależnie od generacji ekspres może mieć jeden z tych układów albo inną kombinację elementów.
Jakie oznaczenie podać przy doborze zaworu?
Podaj pełny E-Nr Bosch lub Siemens razem z końcówką /xx. Warto dołączyć zdjęcie tabliczki znamionowej, numer starego zaworu i fotografie jego króćców oraz złącza. Samo oznaczenie „EQ.6” lub podobieństwo części na zdjęciu nie wystarcza.
