Zawory do kuchni Bosch/Siemens
Zawory do kuchni Bosch i Siemens obejmują kurki regulujące dopływ gazu do palników oraz elektrozawory stosowane w obiegach wody piekarników parowych. Awarię może sugerować gasnący palnik, brak regulacji płomienia, niedopływanie wody lub przeciek. Przed zakupem ustal rodzaj układu i odczytaj pełny E-Nr urządzenia wraz z końcówką /xx.
Jaki zawór jest potrzebny do kuchni Bosch lub Siemens?
W tej kategorii występują podzespoły należące do dwóch różnych układów:
- zawory gazowe, nazywane również kurkami gazowymi, montowane za pokrętłami płyt i kuchenek gazowych;
- elektrozawory wody stosowane w wybranych piekarnikach parowych i piekarnikach z funkcją wspomagania parą.
Nie są to części zamienne między sobą. Przed rozpoczęciem diagnostyki trzeba ustalić, czy problem dotyczy palnika gazowego, czy obiegu wody i pary.
Objawy usterki zaworu gazowego

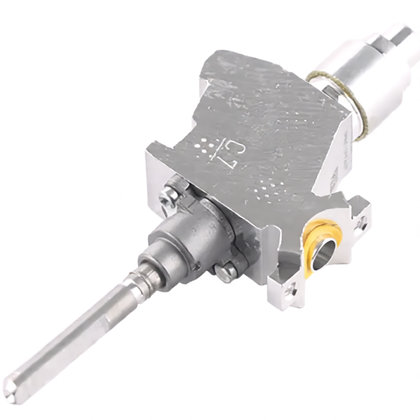

Zawór gazowy otwiera, zamyka i reguluje przepływ gazu do konkretnego palnika. W urządzeniach z zabezpieczeniem przeciwwypływowym współpracuje z termoelementem, potocznie nazywanym termoparą. Po ogrzaniu przez płomień termoelement umożliwia podtrzymanie otwarcia zabezpieczenia w zaworze. Gdy płomień zgaśnie, dopływ gazu powinien zostać odcięty.
Na problem z zaworem mogą wskazywać:
- brak dopływu gazu do jednego palnika mimo prawidłowego zasilania pozostałych;
- palnik działający wyłącznie podczas wciskania pokrętła;
- brak płynnej regulacji między dużym i małym płomieniem;
- zacinający się, nadmiernie luźny albo trudny do obrócenia trzpień;
- płomień, którego nie można całkowicie wyłączyć pokrętłem;
- zapach gazu w pobliżu panelu sterowania.
Ostatnie dwa objawy wymagają natychmiastowego przerwania użytkowania. Należy zamknąć dopływ gazu, zgasić otwarty ogień, otworzyć okna i opuścić zagrożone miejsce. Nie wolno włączać ani wyłączać urządzeń elektrycznych, wyciągać wtyczek lub używać telefonu w pomieszczeniu, w którym wyczuwalny jest gaz.
Gasnący palnik nie zawsze oznacza uszkodzony zawór
Jeżeli palnik zapala się, ale gaśnie po zwolnieniu pokrętła, najpierw należy rozróżnić kilka możliwych przyczyn.
| Objaw | Co może być przyczyną | Co można sprawdzić bez rozbierania instalacji gazowej |
| Palnik gaśnie zaraz po puszczeniu pokrętła | Zbyt krótkie przytrzymanie pokrętła, zabrudzone otwory palnika, źle ułożony kołpak, termoelement poza płomieniem, uszkodzona termopara lub zabezpieczenie zaworu | Przytrzymać pokrętło przez czas wskazany w instrukcji, ostudzić urządzenie, oczyścić i prawidłowo ułożyć zdejmowane elementy palnika |
| Iskra jest, ale palnik nie zapala się | Mokry albo zabrudzony palnik, niedrożne otwory, nieprawidłowo założona nakrywka, brak gazu, problem z dyszą lub zaworem | Sprawdzić pozostałe palniki, wysuszyć elementy i założyć je zgodnie z ich położeniem |
| Płomień jest nierówny lub pojawia się tylko z jednej strony | Zabrudzone otwory, przesunięty kołpak albo korpus palnika, niewłaściwe ciśnienie lub rodzaj gazu | Oczyścić otwory bez ich rozwiercania i sprawdzić ułożenie części palnika |
| Pokrętło obraca się, ale nie reguluje płomienia | Uszkodzone pokrętło, wyrobione połączenie pokrętła z trzpieniem albo mechanizm zaworu | Zdjąć pokrętło tylko wtedy, gdy przewiduje to instrukcja, i obejrzeć jego gniazdo oraz trzpień bez uruchamiania gazu |
| Wszystkie palniki działają nieprawidłowo | Problem z dopływem, reduktorem, instalacją, niewłaściwym gazem lub wspólnym elementem urządzenia | Nie zakładać jednoczesnego uszkodzenia wszystkich zaworów; zlecić kontrolę instalacji i parametrów zasilania |
Jeżeli po wyczyszczeniu i poprawnym założeniu palnika płomień nadal nie ogrzewa końcówki termoelementu, problem może dotyczyć ustawienia lub mocowania tej części. Gdy końcówka znajduje się prawidłowo w płomieniu, a palnik wciąż gaśnie, trzeba sprawdzić termoparę, jej połączenie z zaworem oraz elektromagnetyczne zabezpieczenie wewnątrz zaworu.
Nie należy wymieniać zaworu wyłącznie dlatego, że palnik gaśnie po puszczeniu pokrętła. Podobny objaw daje uszkodzona lub źle ustawiona termopara. Odpowiednie elementy można znaleźć w kategorii termopar i iskrowników Bosch/Siemens. Jeżeli samo pokrętło nie naciska prawidłowo trzpienia, należy również obejrzeć jego gniazdo i porównać je z częściami z kategorii pokręteł do kuchni Bosch/Siemens.
Diagnostyka i wymiana zaworu gazowego
Zawory palników znajdują się zwykle za pokrętłami i są połączone z kolektorem gazowym. Dostęp może wymagać zdjęcia rusztów, kołpaków, korpusów palników, górnej płyty lub panelu sterowania. Konstrukcja mocowań zależy od pełnego E-Nr urządzenia, dlatego nie należy rozpoczynać demontażu na podstawie instrukcji dotyczącej podobnie wyglądającej płyty.
Ocena zaworu obejmuje między innymi sprawdzenie:
- działania trzpienia i mechanizmu regulacyjnego;
- połączenia termopary z zabezpieczeniem zaworu;
- drożności toru gazowego i prawidłowego przypisania zaworu do palnika;
- szczelności połączeń oraz samego korpusu;
- stabilności płomienia przy mocy minimalnej i maksymalnej;
- zadziałania zabezpieczenia po zgaśnięciu płomienia.
Opisane prace przy instalacji gazowej wymagają odpowiednich kwalifikacji, wymaganych uprawnień, doświadczenia i właściwych przyrządów. Nie są przeznaczone do wykonania przez osobę bez przygotowania. Po wymianie zaworu konieczna jest kontrola szczelności metodą dopuszczoną dla instalacji gazowych oraz sprawdzenie spalania i zabezpieczenia przeciwwypływowego. Szczelności nigdy nie sprawdza się płomieniem. Nie wolno również mostkować termopary ani blokować zaworu w pozycji otwartej.
Objawy problemu z elektrozaworem wody w piekarniku parowym
Elektrozawór steruje przepływem wody w określonej części układu. Sam brak pary nie potwierdza jednak jego uszkodzenia. Zanim zawór zostanie wymontowany, należy sprawdzić elementy dostępne dla użytkownika:
- Napełnić zbiornik właściwą wodą i dokładnie go zamknąć.
- Wsunąć zbiornik do wyczuwalnego zatrzaśnięcia.
- Obejrzeć uszczelkę pokrywy oraz miejsce połączenia zbiornika z urządzeniem.
- Sprawdzić, czy ruchome elementy wykrywające poziom wody nie są zabrudzone lub zablokowane.
- Przeprowadzić odkamienianie dokładnie według instrukcji właściwej dla E-Nr.
Jeżeli zbiornik jest pełny, a misa parownika pozostaje pusta, przyczyną może być nieprawidłowe osadzenie zbiornika, zakamieniony przewód, pompa, zawór albo sterowanie. Gdy woda wypływa bez polecenia, należy odróżnić niedomykający się zawór od nieszczelnej pokrywy zbiornika, zabrudzonej uszczelki lub uszkodzonego przewodu.
Jak sprawdza się cewkę elektrozaworu?
Po odłączeniu urządzenia od zasilania, opróżnieniu obiegu i wypięciu przewodów z zaworu technik może zmierzyć rezystancję cewki między jej zaciskami. Pomiar wykonany przez instalację urządzenia może być zafałszowany przez inne elementy obwodu.
- Wynik wskazujący przerwę oznacza uszkodzenie uzwojenia.
- Bardzo niski, nietypowy wynik może wskazywać zwarcie uzwojenia, ale musi być oceniony według dokumentacji konkretnego zaworu.
- Stabilna rezystancja nie potwierdza pełnej sprawności. Cewka może być elektrycznie ciągła, a rdzeń zablokowany kamieniem, membrana uszkodzona lub zawór może nie domykać przepływu.
Nie istnieje jedna prawidłowa rezystancja dla wszystkich elektrozaworów Bosch i Siemens. Wartość zależy między innymi od napięcia znamionowego i konstrukcji cewki. Wynik trzeba porównać z dokumentacją, oznaczeniem zaworu albo sprawnym elementem dokładnie tego samego typu.
Sprawdzanie obecności napięcia sterującego podczas pracy urządzenia jest pomiarem pod napięciem sieciowym. Powinien wykonywać go wykwalifikowany technik, który potrafi odróżnić uszkodzenie zaworu od przerwy w przewodach, niesprawnego czujnika, pompy lub układu sterowania.
Wymiana elektrozaworu wody
W zależności od konstrukcji piekarnika dostęp do zaworu może prowadzić od góry, z tyłu albo po wysunięciu urządzenia z zabudowy i zdjęciu odpowiedniej osłony. Przed demontażem trzeba odłączyć zasilanie, ostudzić urządzenie, opróżnić zbiornik i zabezpieczyć miejsce przed pozostałą wodą.
Podczas wymiany należy udokumentować położenie przewodów i węży, zwrócić uwagę na kierunek przepływu, zachować właściwe zaciski oraz zastosować uszczelnienia przewidziane dla danego połączenia. Po montażu wykonuje się kontrolę wycieków i próbę funkcji parowej. Sama praca cewki lub słyszalne kliknięcie nie oznaczają jeszcze, że zawór przepuszcza prawidłową ilość wody i szczelnie się zamyka.
Jak dobrać właściwy zawór Bosch/Siemens?
Podstawą doboru jest pełny E-Nr z końcówką po ukośniku, na przykład /01 albo /16. Wariant po ukośniku może oznaczać inne wykonanie urządzenia i zastosowanie innego zaworu mimo identycznej głównej części nazwy modelu. Tabliczka znamionowa piekarnika znajduje się zwykle w obszarze widocznym po otwarciu drzwi. W płycie grzewczej może być umieszczona od spodu lub w dokumentach urządzenia.
Przy zaworze gazowym trzeba potwierdzić między innymi:
- położenie i moc obsługiwanego palnika;
- numer katalogowy oraz zgodność z pełnym E-Nr;
- wykonanie korpusu, trzpienia i mocowania pokrętła;
- rodzaj przyłączy i sposób montażu do kolektora;
- zgodność z wersją gazową urządzenia.
Przy elektrozaworze wody znaczenie mają napięcie cewki, liczba i układ króćców, kierunek przepływu, mocowanie, złącze elektryczne oraz współpracujące przewody i uszczelnienia. Podobny wygląd albo pasująca wtyczka nie wystarczają do potwierdzenia zgodności.
Jeśli numer starej części jest czytelny, należy porównać go z katalogiem dla pełnego E-Nr. Gdy oznaczenie zostało zatarte, następnym krokiem powinno być przesłanie zdjęcia całej tabliczki znamionowej oraz zdjęcia wymontowanej części z widocznymi przyłączami i mocowaniem. Pozostałe grupy podzespołów są dostępne w kategorii części do kuchni, płyt i piekarników Bosch/Siemens.
FAQ – zawory do kuchni Bosch i Siemens
Czy palnik gasnący po puszczeniu pokrętła oznacza uszkodzony zawór?
Nie. Najpierw trzeba sprawdzić prawidłowe ułożenie i czystość palnika, czas przytrzymania pokrętła oraz położenie termoelementu w płomieniu. Przyczyną może być termopara, jej połączenie albo elektromagnes zabezpieczający w zaworze.
Czy można używać płyty, jeśli pokrętło zaworu się zacina?
Nie należy obracać go siłą ani smarować przypadkowym preparatem. Zacinanie może oznaczać uszkodzenie pokrętła, trzpienia lub wewnętrznego mechanizmu zaworu. Do czasu oceny przez osobę z odpowiednimi kwalifikacjami dany palnik powinien pozostać wyłączony.
Czy zawór gazowy można naprawić zamiast wymieniać?
Niektóre konstrukcje mogą być obsługiwane serwisowo, ale niedopuszczalne jest samodzielne szlifowanie, klejenie, rozginanie lub blokowanie zabezpieczeń. Jeśli producent nie przewiduje osobnej części naprawczej, wymienia się kompletny zawór i wykonuje kontrolę szczelności.
Czy prawidłowa rezystancja elektrozaworu potwierdza jego sprawność?
Nie. Pomiar potwierdza głównie stan uzwojenia cewki. Nie wykryje zablokowanego rdzenia, zakamienionego toru wody, uszkodzonej membrany ani nieszczelności zaworu.
Dlaczego potrzebny jest E-Nr z cyframi po ukośniku?
Bosch i Siemens mogą stosować różne części w kolejnych wariantach tego samego modelu. Pełny E-Nr, łącznie z końcówką /xx, pozwala sprawdzić konkretną wersję wykonania urządzenia i uniknąć zakupu zaworu z innymi przyłączami, trzpieniem lub parametrami.
