KGN49A73/03
Części zamienne do chłodziarko-zamrażarki Bosch KGN49A73/03 obejmują elementy układu NoFrost, czujniki, wentylator, oświetlenie oraz wyposażenie komór. Przed zakupem ustal źródło objawu i sprawdź pełny E-Nr z końcówką /03 — podobnie wyglądające części z innych wersji KGN49A73 mogą różnić się parametrami, mocowaniem lub połączeniami.
Części do chłodziarko-zamrażarki Bosch KGN49A73/03
Bosch KGN49A73/03 jest wersją chłodziarko-zamrażarki z rodziny KGN49A73 wyposażonej w system NoFrost. W tej konstrukcji za chłodzenie obu komór odpowiada nie tylko sprężarka, lecz także parownik, układ automatycznego odszraniania, czujniki temperatury, wentylator i kanały rozprowadzające powietrze. Dlatego działająca zamrażarka nie oznacza jeszcze, że cały układ chłodniczy jest sprawny.

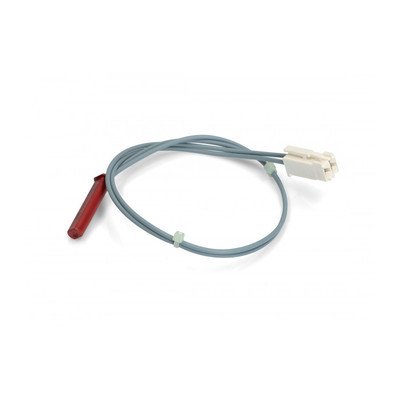

Wśród części przypisanych do tego E-Nr znajdują się między innymi czujniki temperatury, czujnik parownika z zabezpieczeniem termicznym, wentylator, przełączniki oświetlenia, półki, szuflady, elementy drzwi oraz osłona parownika. Każdą z tych grup dobiera się według innych cech — przy elektronice i czujnikach decyduje zgodność katalogowa, a przy wyposażeniu również wymiary, położenie i sposób mocowania.
Od objawu do właściwej grupy części
| Objaw | Co może być przyczyną | Co sprawdzić przed zakupem | Jak interpretować wynik |
| Zamrażarka mrozi, ale chłodziarka jest ciepła | zablokowany lodem lub uszkodzony wentylator, oblodzony parownik, usterka odszraniania, niedrożny kanał powietrzny albo problem z przepustnicą | zmierzyć temperaturę w obu komorach, sprawdzić kratki nawiewu, odgłosy wentylatora i obecność lodu za osłoną zamrażarki | poprawa po pełnym rozmrożeniu wskazuje na problem z oblodzeniem lub przepływem powietrza, ale sama nie rozstrzyga, czy winny jest czujnik, grzałka, zabezpieczenie czy sterowanie |
| Temperatura jest za wysoka w obu komorach | niedomknięte drzwi, zabrudzona lub źle wentylowana strefa oddawania ciepła, problem z rozruchem sprężarki, układem chłodniczym albo sterowaniem | sprawdzić domknięcie drzwi, ustawienia, rzeczywistą temperaturę, przestrzeń wentylacyjną i sposób pracy sprężarki | brak chłodzenia obu komór nie uzasadnia automatycznie zakupu wentylatora lub czujnika parownika |
| Lodówka chłodzi przez kilka dni po rozmrożeniu, po czym problem wraca | niesprawny układ odszraniania, czujnik parownika, zabezpieczenie termiczne, grzałka, odpływ skroplin albo sterowanie cyklem defrost | po odłączeniu zasilania obejrzeć parownik, wiązki i złącza; wykonać pomiary elementów odszraniania zgodnie ze schematem właściwym dla urządzenia | ponowne narastanie zwartej warstwy lodu jest ważną wskazówką diagnostyczną; wymiana wentylatora nie pomoże, jeśli jego wirnik blokuje lód |
| Wentylator stuka, ociera lub pracuje głośno | lód przy wirniku, odkształcona osłona, poluzowane śmigło, zużyty silnik albo przewód dotykający wirnika | sprawdzić, czy wirnik obraca się swobodnie po rozmrożeniu oraz czy obudowa i przewody są prawidłowo ułożone | swobodny ruch wirnika nie potwierdza sprawności elektrycznej, ale opór mechaniczny lub wyraźny luz wskazuje na problem zespołu wentylatora |
| Produkty w chłodziarce zamarzają | błędny odczyt czujnika, niewłaściwe ustawienie, zakłócony przepływ powietrza lub usterka przepustnicy | porównać temperaturę na kilku wysokościach po ustabilizowaniu pracy i sprawdzić reakcję na zmianę nastawy | temperatura przy tylnej ściance może być niższa niż w pozostałej części komory; pojedynczy zamarznięty produkt nie jest dowodem uszkodzenia czujnika |
| Nie działa światło | uszkodzone źródło światła, zablokowany wyłącznik drzwiowy, przewody, złącze lub sterowanie | nacisnąć i zwolnić wyłącznik drzwiowy oraz sprawdzić, czy porusza się bez zacięcia | sprawny mechanicznie przycisk nie wyklucza zużycia jego styków ani przerwy w obwodzie |
| Woda pojawia się pod szufladami lub przy urządzeniu | niedrożny odpływ skroplin, oblodzenie, nieszczelne drzwi albo przepełnienie zbiornika po ręcznym rozmrażaniu | zlokalizować miejsce wypływu i skontrolować odpływ bez używania ostrych narzędzi | sama woda nie oznacza uszkodzenia układu chłodniczego; jej położenie pomaga odróżnić problem odpływu od nieszczelności drzwi |
Gdy zamrażarka działa, a chłodziarka nie chłodzi
W urządzeniu NoFrost zimne powietrze musi zostać doprowadzone z rejonu parownika do chłodziarki. Jeśli na dole utrzymuje się mróz, a na górze temperatura rośnie, rozpocznij od sprawdzenia obiegu powietrza:
- Upewnij się, że produkty nie zasłaniają nawiewów i że drzwi domykają się bez oporu.
- Zmierz temperaturę termometrem, zamiast oceniać ją wyłącznie dotykiem. Pomiar wykonaj po kilku godzinach stabilnej pracy, bez częstego otwierania drzwi.
- Zwróć uwagę, czy słychać wentylator. Jego praca może zależeć od temperatury, stanu sprężarki i położenia wyłącznika drzwiowego, więc chwilowa cisza po otwarciu drzwi nie dowodzi awarii.
- Jeżeli po długim, pełnym rozmrożeniu chłodziarka zaczyna działać, obserwuj, czy usterka wraca. Powrót problemu po kilku dniach kieruje diagnostykę w stronę odszraniania parownika, odpływu i elementów sterujących przepływem powietrza.
Nie należy odłupywać lodu nożem ani podważać go śrubokrętem. Za osłoną znajdują się delikatne przewody, czujniki i elementy parownika. Przebicie przewodu układu chłodniczego może uwolnić palny czynnik R600a i wymaga specjalistycznej naprawy.
Jak sprawdzić wentylator i układ odszraniania
Dostęp do wentylatora i parownika w urządzeniach tej rodziny uzyskuje się zwykle od wnętrza komory zamrażarki po wyjęciu szuflad i demontażu wewnętrznej osłony. Przed rozpoczęciem urządzenie trzeba odłączyć od sieci, zabezpieczyć żywność i zaczekać, aż lód puści mocowania. Nie ciągnij osłony na siłę — mogą być do niej podłączone przewody wentylatora, czujników lub grzałki.
Po odsłonięciu zespołu warto kolejno sprawdzić:
- czy lód nie blokuje śmigła i kanałów powietrznych;
- czy wirnik obraca się swobodnie, bez ocierania i nadmiernego luzu;
- czy złącza nie są zawilgocone, nadpalone lub skorodowane;
- czy przewody nie zostały przycięte przez osłonę;
- czy grzałka i zabezpieczenie termiczne nie mają przerwy w obwodzie;
- czy charakterystyka czujnika zmienia się wraz z temperaturą.
Pomiar ciągłości uzwojenia wentylatora lub grzałki wykonuje się po odłączeniu części od instalacji urządzenia. Brak ciągłości wskazuje na przerwę, lecz wynik dodatni nie potwierdza pełnej sprawności: silnik może zatrzymywać się pod obciążeniem, a grzałka może mieć upływność do obudowy. Badanie izolacji i próby pod napięciem są przeznaczone dla wykwalifikowanego technika.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Pomiary pod napięciem oraz ingerencja w obieg czynnika chłodniczego nie są przeznaczone dla osoby bez przygotowania.

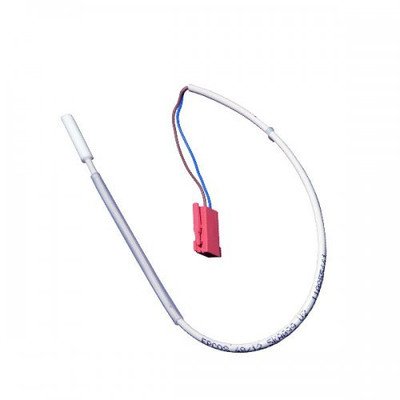

Pomiar czujników temperatury
W tym modelu występuje więcej niż jeden element związany z pomiarem temperatury, dlatego określenie „czujnik lodówki” jest niewystarczające. Czujnik komory i czujnik parownika mogą mieć inne zadania oraz inną charakterystykę.
Czujnik rezystancyjny należy wypiąć z instalacji i mierzyć omomierzem w co najmniej dwóch ustabilizowanych temperaturach. Pomiar bezpośrednio po przeniesieniu czujnika jest mało miarodajny — element i termometr odniesienia muszą osiągnąć tę samą temperaturę. Odczyt powinien zmieniać się płynnie podczas ogrzewania lub chłodzenia.
- Przerwa w obwodzie zwykle oznacza uszkodzenie czujnika albo jego przewodów.
- Stały odczyt mimo wyraźnej zmiany temperatury wskazuje na niesprawność lub błąd pomiaru.
- Zmieniająca się rezystancja potwierdza jedynie reakcję czujnika; nie dowodzi, że jego charakterystyka mieści się w wymaganym zakresie.
Nie należy stosować jednej „uniwersalnej” wartości rezystancji dla wszystkich czujników Bosch. Wynik trzeba porównać z dokumentacją danego elementu lub charakterystyką części o potwierdzonym numerze katalogowym.
Odpowiednie elementy można porównać w kategorii termostatów i czujników temperatur Bosch/Siemens, ale o zgodności z KGN49A73/03 decyduje przypisanie katalogowe konkretnego produktu.
Oświetlenie, drzwi i wyposażenie wnętrza

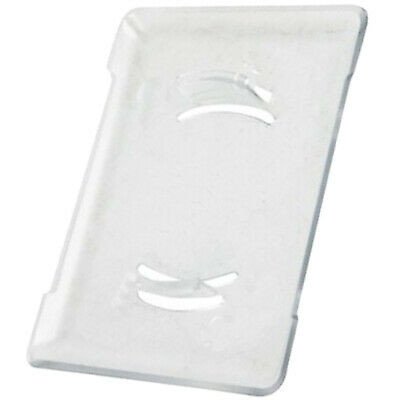

Przy braku oświetlenia najpierw sprawdź wyłącznik drzwiowy. Powinien poruszać się bez zacinania i powracać po zwolnieniu. Dopiero później oceniaj źródło światła, oprawkę, przewody i sterowanie. Przed wymianą porównaj typ mocowania oraz konstrukcję całego zespołu w kategorii oświetlenia lodówek Bosch/Siemens.
Przy uszkodzonej uszczelce obejrzyj cały obwód drzwi. Miejscowe odstawanie może wynikać nie tylko z deformacji uszczelki, lecz także z opadnięcia drzwi, przeciążenia półek drzwiowych albo nieprawidłowego wypoziomowania urządzenia. Kartka papieru wsunięta między uszczelkę a korpus pozwala porównać siłę docisku w różnych miejscach, ale nie jest laboratoryjnym pomiarem szczelności. Odpowiednie warianty znajdują się w kategorii drzwi i uszczelek Bosch/Siemens.

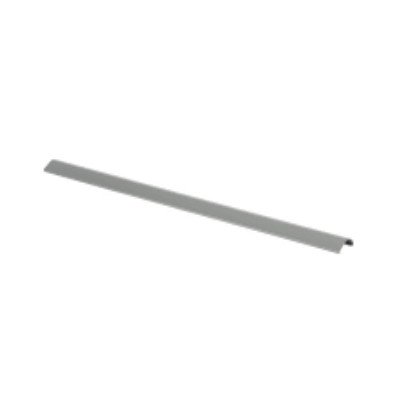

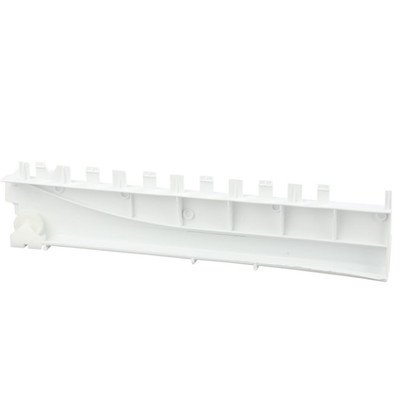

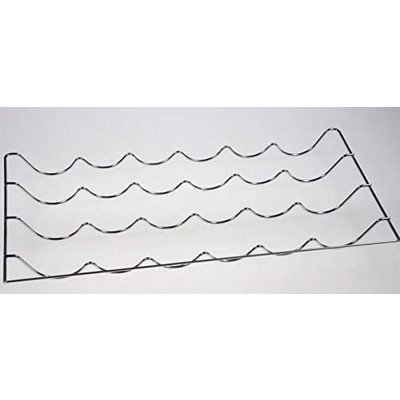

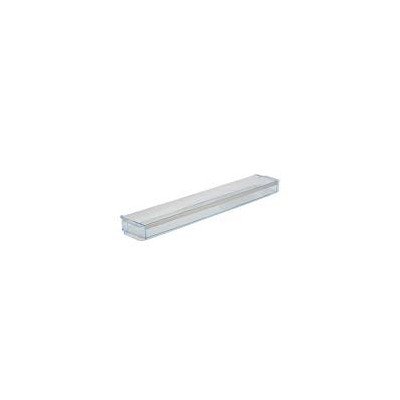

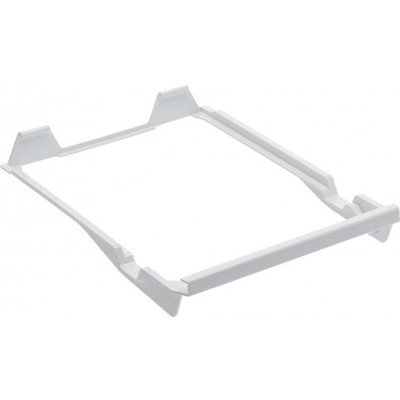

Półki, balkoniki i szuflady dobieraj według położenia w urządzeniu. Górna i dolna szuflada zamrażarki albo różne półki drzwiowe nie są zamienne tylko dlatego, że mają podobną szerokość. Porównaj:
- numer części odczytany z uszkodzonego elementu, jeśli jest widoczny;
- szerokość, głębokość i wysokość;
- rozmieszczenie zaczepów, prowadnic i ograniczników;
- stronę oraz poziom montażu;
- kompletność elementu — sama pokrywa, ramka i właściwy pojemnik mogą być osobnymi częściami.
Nie wkładaj plastikowych półek i szuflad do zmywarki, jeśli producent nie dopuścił takiego mycia. Wysoka temperatura może je trwale odkształcić. Dostępne grupy wyposażenia można sprawdzić w kategorii elementów plastikowych chłodziarek Bosch/Siemens.
Jak dobrać część do Bosch KGN49A73/03
Podstawą doboru jest pełny numer E-Nr KGN49A73/03 z tabliczki znamionowej. Końcówka po ukośniku oznacza wariant wykonania i nie powinna być pomijana. Rodzina KGN49A73 występowała w wielu wersjach, dlatego część przypisana do /01, /08 lub /12 nie musi pasować do /03.
Przed zamówieniem:
- Odczytaj pełny E-Nr z końcówką /03.
- Porównaj numer katalogowy starej części, o ile jest czytelny.
- Sprawdź zgodność produktu z dokładnym E-Nr, a nie tylko z nazwą KGN49A73.
- Przy elementach elektrycznych porównaj funkcję, złącza i potwierdzone parametry.
- Przy wyposażeniu sprawdź położenie, wymiary i mocowania.
- Jeżeli oznaczenie części jest nieczytelne, przygotuj zdjęcie tabliczki znamionowej, całego elementu oraz jego złączy lub zaczepów.
Sam wygląd nie wystarcza. Dwa czujniki mogą mieć identyczne wtyczki, lecz inną charakterystykę, a podobne szuflady mogą różnić się położeniem prowadnic o kilka milimetrów.
FAQ – części i usterki Bosch KGN49A73/03
Czy działająca zamrażarka wyklucza problem z układem chłodniczym?
Nie. Jeżeli zamrażarka osiąga niską temperaturę, a chłodziarka pozostaje ciepła, częściej podejrzewa się przepływ powietrza, oblodzenie parownika, wentylator lub przepustnicę. Nie wyklucza to jednak częściowej utraty wydajności układu chłodniczego ani problemu ze sterowaniem.
Czy poprawa po rozmrożeniu oznacza uszkodzoną grzałkę?
Nie musi. Pełne rozmrożenie usuwa lód blokujący parownik, kanały i wentylator. Jeśli usterka powraca, trzeba sprawdzić cały układ odszraniania: grzałkę, zabezpieczenie termiczne, czujnik parownika, odpływ, przewody i sterowanie.
Czy można sprawdzić czujnik tylko testem ciągłości?
Test ciągłości wykryje przerwę, ale nie potwierdzi prawidłowej charakterystyki. Czujnik powinien zostać zmierzony w dwóch znanych, ustabilizowanych temperaturach, a wyniki porównane z danymi właściwymi dla konkretnego numeru części.
Dlaczego wentylator nie uruchamia się przy otwartych drzwiach?
Sterownik może zatrzymywać wentylator po otwarciu drzwi. Brak obrotów podczas krótkiej obserwacji nie jest więc wystarczającym dowodem awarii. Należy uwzględnić działanie wyłącznika drzwiowego, temperaturę oraz aktualny cykl pracy urządzenia.
Czy wystarczy podać oznaczenie KGN49A73 bez końcówki?
Nie. Do doboru należy użyć pełnego E-Nr KGN49A73/03. Bosch rozróżnia kilka wersji tej rodziny, a końcówka po ukośniku może wpływać na zastosowane czujniki, elementy elektryczne i wyposażenie.
Kiedy naprawa wymaga technika chłodnictwa?
Pomiar pod napięciem, badanie izolacji, naprawa modułu oraz każda ingerencja w sprężarkę, rurki lub czynnik chłodniczy wymagają kwalifikacji i odpowiednich narzędzi. Układ zawiera palny czynnik R600a, dlatego nie wolno rozcinać ani lutować przewodów bez przygotowania.
