Termostaty i czujniki temperatur BOSCH/SIEMENS
Termostaty i czujniki temperatury do lodówek Bosch i Siemens odpowiadają za kontrolę chłodzenia oraz odszraniania. Ich usterkę mogą sugerować wahania temperatury, zamarzanie produktów, ciągła praca sprężarki lub oblodzenie parownika, ale podobne objawy powodują też inne podzespoły. Przed zakupem sprawdź typ czujnika i pełny E-Nr urządzenia z końcówką /xx.
Termostat mechaniczny a elektroniczny czujnik temperatury

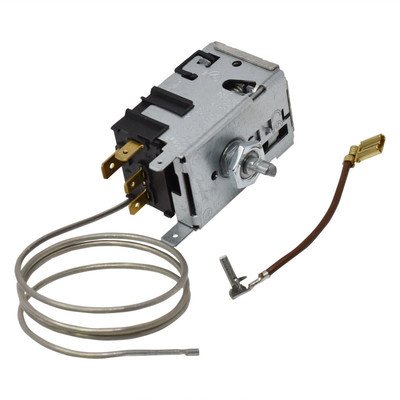

W starszych chłodziarkach Bosch i Siemens temperaturą może sterować termostat mechaniczny. Jego kapilara reaguje na temperaturę parownika lub komory, a mechanizm stykowy włącza i wyłącza obwód sprężarki. Kapilara jest szczelnym elementem pomiarowym: nie wolno jej przecinać, ostro zaginać ani skracać.
W urządzeniach sterowanych elektronicznie pomiar wykonują zwykle czujniki rezystancyjne. Mogą kontrolować temperaturę komory chłodziarki, zamrażarki, parownika albo kanału powietrznego. Wynik trafia do modułu, który steruje sprężarką, wentylatorem, zaworem obiegu chłodniczego i odszranianiem – zależnie od konstrukcji urządzenia.
W tej grupie części występują między innymi czujniki NTC, których rezystancja maleje wraz ze wzrostem temperatury, oraz PTC, w których rezystancja rośnie. Nie można zastępować jednego typu drugim tylko dlatego, że wtyczka i obudowa wyglądają podobnie.
Jakie objawy mogą wskazywać na termostat lub czujnik?
Awaria elementu pomiarowego nie daje jednego charakterystycznego objawu. Sygnałem do diagnostyki może być:
- temperatura wyraźnie inna od ustawionej, również po czasie potrzebnym na ustabilizowanie pracy;
- zamarzanie żywności w chłodziarce mimo podwyższenia nastawy;
- okresowe ocieplanie komory albo duże wahania temperatury;
- brak uruchamiania sprężarki lub jej praca przez bardzo długie cykle;
- nadmierne oblodzenie parownika w urządzeniu No Frost;
- powrót prawidłowego chłodzenia po pełnym rozmrożeniu, a następnie ponowne pogorszenie pracy;
- alarm temperatury lub komunikat diagnostyczny właściwy dla konkretnego modelu.
Wyświetlacz lodówki może pokazywać temperaturę zadaną, a nie rzeczywistą. Przed demontażem warto umieścić niezależny termometr w środkowej części komory, z dala od drzwi, nawiewu i tylnej ścianki. Po zmianie ustawienia trzeba pozostawić urządzenie w normalnych warunkach pracy i ocenić temperaturę po jej ustabilizowaniu – zwykle nie na podstawie odczytu wykonanego kilka minut po regulacji.
Podobne objawy nie muszą oznaczać uszkodzonego czujnika
| Objaw | Co poza czujnikiem może być przyczyną | Co pomaga rozróżnić usterki |
| Chłodziarka jest za ciepła | niedomknięte drzwi, uszkodzona uszczelka, zasłonięty nawiew, niesprawny wentylator, oblodzony parownik, problem z układem chłodniczym | sprawdzenie temperatury zamrażarki, przepływu powietrza, stanu uszczelki i rozmieszczenia szronu |
| Sprężarka pracuje długo, ale temperatura nie spada | niedobór czynnika, niedrożność układu, zużyta sprężarka, brak odbioru ciepła przez skraplacz | czujnik może prawidłowo zgłaszać zbyt wysoką temperaturę; sama ciągła praca sprężarki nie potwierdza jego awarii |
| Produkty zamarzają | zasłonięty lub uszkodzony mechanizm rozdziału powietrza, nieprawidłowa nastawa, żywność oparta o zimną tylną ściankę, błąd modułu | porównanie temperatury w różnych strefach oraz reakcji czujnika na ogrzewanie i chłodzenie |
| Po rozmrożeniu lodówka działa przez kilka dni | uszkodzenie obwodu odszraniania, grzałki, zabezpieczenia termicznego, wentylatora lub czujnika parownika | oględziny parownika po wystąpieniu usterki i pomiary całego obwodu odszraniania |
| Sprężarka nie startuje | brak zasilania, uszkodzony moduł, przekaźnik rozruchowy, zabezpieczenie sprężarki albo sama sprężarka | ustalenie, czy sterownik wydaje polecenie pracy, wymaga pomiarów według schematu konkretnego urządzenia |
Jeżeli drzwi nie dociskają równomiernie albo kartka papieru daje się bez oporu wysunąć z kilku miejsc po zamknięciu drzwi, przed zakupem czujnika sprawdź drzwi i uszczelki Bosch/Siemens. Nieszczelność dopuszcza wilgotne powietrze, wydłuża chłodzenie i może przyspieszać oblodzenie parownika.
Gdy sprężarka pracuje, lecz obie komory stopniowo tracą zdolność chłodzenia, sama wymiana czujnika może niczego nie zmienić. Diagnostyki może wymagać układ chłodniczy oraz agregat lodówki Bosch/Siemens.
Jak sprawdzić czujnik NTC lub PTC?
Pomiar wykonuje się przy urządzeniu odłączonym od zasilania. Czujnik powinien być odłączony od modułu albo mierzony na wypiętym złączu, aby elementy elektroniki nie zmieniały wskazania. Przed rozłączeniem warto sfotografować położenie wtyczek.
- Sprawdź obudowę, przewód i złącze. Szukaj pęknięcia osłony, wilgoci, korozji styków, przerwanego przewodu lub luźnego pinu. Przerwa może znajdować się w wiązce, mimo że sam termistor jest sprawny.
- Zmierz rezystancję w znanej temperaturze. Czujnik musi mieć czas na wyrównanie temperatury. Wynik porównaj z tabelą serwisową albo charakterystyką części przewidzianej dla pełnego E-Nr urządzenia.
- Sprawdź reakcję na zmianę temperatury. Zmierz element ponownie po kontrolowanym ogrzaniu lub schłodzeniu. NTC powinien zmieniać rezystancję w kierunku przeciwnym do temperatury, a PTC w tym samym kierunku.
- Oceń stabilność odczytu. Wartość nie powinna losowo zanikać ani gwałtownie skakać, gdy temperatura czujnika pozostaje stała. Delikatne poruszenie przewodem może ujawnić uszkodzenie żyły lub połączenia.
- Sprawdź ciągłość wiązki. Jeśli pomiar jest wykonywany przy module, nieprawidłowy wynik może pochodzić zarówno z czujnika, jak i z przewodów. Pomiar bezpośrednio na czujniku pozwala rozdzielić te możliwości.
Odczyt nieskończonej rezystancji zwykle oznacza przerwę w czujniku, przewodzie lub styku, natomiast wartość bliska zeru może wskazywać zwarcie. Prawidłowa rezystancja w jednej temperaturze nie potwierdza jednak pełnej sprawności. Czujnik może mieć przesuniętą charakterystykę, tracić kontakt tylko w niskiej temperaturze albo działać prawidłowo, podczas gdy moduł błędnie interpretuje sygnał.
Nie istnieje jedna uniwersalna wartość rezystancji dla wszystkich czujników Bosch i Siemens. Nawet czujniki określane jako NTC mogą mieć inne wartości nominalne, charakterystyki, złącza i sposób uszczelnienia. Porównywanie pomiaru z przypadkową wartością znalezioną dla innego E-Nr może prowadzić do błędnej diagnozy.
Sprawdzenie termostatu mechanicznego
Po odłączeniu chłodziarki od zasilania i wypięciu przewodów można sprawdzić ciągłość właściwych styków termostatu. Numery zacisków i ich funkcje trzeba ustalić na podstawie oznaczeń starej części lub dokumentacji urządzenia – nie są identyczne w każdym wykonaniu.
Stan styków powinien zmieniać się po przekroczeniu temperatury przełączania odpowiedniej dla ustawienia pokrętła. Dlatego sam pomiar termostatu ogrzanego do temperatury pokojowej może być niewystarczający. Kapilara musi być poddana kontrolowanej zmianie temperatury, bez zgniatania i bez zanurzania mechanizmu stykowego w wodzie.
Brak ciągłości niezależnie od położenia pokrętła i temperatury kapilary może wskazywać na uszkodzone styki lub rozszczelnienie układu pomiarowego. Styki zwarte w każdych warunkach mogą z kolei powodować nadmierne chłodzenie, ale przed wymianą trzeba wykluczyć błędne podłączenie i niewłaściwe umieszczenie kapilary.
Nie mostkuj termostatu ani czujnika w celu stałej eksploatacji urządzenia. Próby działania obwodu pod napięciem są przeznaczone dla wykwalifikowanego serwisanta korzystającego ze schematu i odpowiednich zabezpieczeń.
Gdzie znajdują się czujniki i jak uzyskać do nich dostęp?
Droga demontażu zależy od konstrukcji lodówki:
- termostat mechaniczny bywa umieszczony w obudowie regulatora i oświetlenia wewnątrz chłodziarki;
- czujnik temperatury komory może znajdować się pod niewielką osłoną na ścianie chłodziarki albo przy kanale nawiewnym;
- czujnik parownika w modelach No Frost jest zwykle zamocowany przy parowniku, za wewnętrznym panelem komory;
- część czujników i ich przewodów może być poprowadzona w izolacji obudowy, co istotnie utrudnia bezpieczną wymianę.
Przed zdjęciem panelu No Frost urządzenie trzeba całkowicie rozmrozić. Próba oderwania przymarzniętej osłony może połamać zaczepy, uszkodzić przewody lub zdeformować parownik. Nie używaj ostrych narzędzi, opalarki ani grzałek wkładanych do komory.
Rurki parownika mogą zawierać palny czynnik chłodniczy. Nie wolno ich wiercić, nacinać ani odginać. Cięcie obudowy lub izolacji w poszukiwaniu zatopionego czujnika wymaga dokumentacji serwisowej właściwej dla modelu i nie jest czynnością dla osoby bez przygotowania.
Wymiana termostatu lub czujnika temperatury
Nową część montuje się w takim samym położeniu jak starą. Dla czujnika parownika znaczenie ma nie tylko połączenie elektryczne, lecz również miejsce mocowania i kontakt termiczny z mierzoną powierzchnią. Luźno zawieszony czujnik może przekazywać inną temperaturę niż czujnik prawidłowo zamocowany.
Podczas wymiany należy:
- oznaczyć złącza i przebieg przewodów przed demontażem;
- zachować oryginalne uchwyty, osłony i sposób uszczelnienia;
- nie prowadzić przewodu przy wentylatorze, grzałce ani ostrych krawędziach;
- zamontować czujnik dokładnie w miejscu przewidzianym przez producenta;
- w termostacie mechanicznym ułożyć kapilarę bez załamań i wprowadzić ją na właściwą głębokość;
- po montażu sprawdzić, czy panel nie uciska przewodu i czy wentylator obraca się swobodnie.
Naprawa przewodu czujnika jest możliwa tylko wtedy, gdy można wykonać trwałe, elektrycznie i mechanicznie pewne połączenie oraz odtworzyć ochronę przed wilgocią. Zwykłe skręcenie żył albo nieuszczelniona kostka w zimnej komorze szybko ulegają korozji i mogą zmieniać rezystancję obwodu.
Po naprawie obserwuj rzeczywistą temperaturę obu komór, długość cykli sprężarki i ewentualne ponowne narastanie lodu. Sam fakt uruchomienia sprężarki nie oznacza jeszcze, że czujnik ma właściwą charakterystykę i układ działa poprawnie w pełnym zakresie temperatur.
Jak dobrać część do lodówki Bosch lub Siemens?
Podstawą doboru jest pełny E-Nr z końcówką /xx, na przykład KGN36NW20/03. Końcówka po ukośniku identyfikuje wariant wykonania. Sam człon KGN36NW20, wygląd obudowy, długość przewodu albo pasująca wtyczka nie potwierdzają zgodności.
Przy porównywaniu części zwróć uwagę na:
- numer katalogowy i zgodność przypisaną do pełnego E-Nr;
- typ elementu: termostat mechaniczny, NTC, PTC, czujnik parownika lub komory;
- charakterystykę rezystancja–temperatura;
- długość i wykonanie przewodu oraz rodzaj złącza;
- średnicę, kształt, uszczelnienie i sposób mocowania sondy;
- w przypadku termostatu – zakres pracy, układ styków, mocowanie i długość kapilary;
- obecność dodatkowego zabezpieczenia termicznego w zespole.
E-Nr oraz pozostałe dane znajdziesz na tabliczce znamionowej, zazwyczaj wewnątrz urządzenia. Odczytaj oznaczenie w całości, zachowując ukośnik i cyfry końcowe. Jeżeli napis jest słabo widoczny, wykonaj wyraźne zdjęcie całej tabliczki zamiast przepisywać tylko nazwę modelu.
FAQ – termostaty i czujniki Bosch Siemens
Czy ciągła praca lodówki oznacza uszkodzony czujnik temperatury?
Nie. Czujnik może prawidłowo informować sterownik, że temperatura jest za wysoka. Podobny objaw powodują nieszczelne drzwi, zablokowany przepływ powietrza, oblodzony parownik, problem z wentylatorem, niedobór czynnika albo słaba wydajność sprężarki.
Czy prawidłowa rezystancja czujnika oznacza, że jest sprawny?
Pojedynczy odczyt potwierdza tylko zachowanie w danych warunkach. Warto sprawdzić reakcję na co najmniej dwie temperatury, stabilność wyniku oraz przewody. Ostateczne porównanie wymaga charakterystyki właściwej dla konkretnej części.
Czy czujnik NTC można zastąpić dowolnym termistorem o podobnym oporze?
Nie. Taka sama rezystancja w temperaturze pokojowej nie oznacza identycznej charakterystyki przy temperaturach występujących na parowniku lub w zamrażarce. Znaczenie mają też izolacja, odporność na wilgoć, złącze i sposób mocowania.
Dlaczego lodówka działa po rozmrożeniu, a później znów przestaje chłodzić?
Taki przebieg może wskazywać na narastanie lodu ograniczającego przepływ powietrza. Przyczyną może być czujnik parownika, ale także grzałka odszraniania, zabezpieczenie termiczne, wentylator, przewody lub sterowanie. Trzeba sprawdzić cały obwód, a nie wymieniać sam czujnik na próbę.
Czy do wymiany czujnika trzeba rozcinać obudowę lodówki?
Nie w każdym modelu. Czujnik komory może być dostępny pod osłoną, a czujnik parownika po zdjęciu panelu wewnętrznego. Jeśli element jest zatopiony w izolacji, ingerencja wymaga procedury serwisowej dla danego E-Nr; przypadkowe cięcie grozi uszkodzeniem przewodów lub układu chłodniczego.
Jakie oznaczenie podać przy zakupie termostatu lub czujnika Bosch Siemens?
Podaj pełny E-Nr z tabliczki znamionowej, koniecznie z końcówką /xx. Przydatne jest również zdjęcie starej części, złącza i jej numeru, ale dane te uzupełniają identyfikację urządzenia, a nie zastępują pełnego E-Nr.
