Drzwi, ramy, szyby i uchwyty do suszarek Bosch / Siemens
Drzwi, ramy, szyby, uchwyty i zawiasy do suszarek Bosch Siemens dobiera się przede wszystkim do pełnego oznaczenia E-Nr urządzenia. Jeśli drzwi opadają, nie zatrzaskują się, pękła szyba albo suszarka nie rozpoznaje zamknięcia, najpierw ustal, czy problem dotyczy części mechanicznej, zaczepu lub zamka.
Co obejmuje układ drzwi suszarki Bosch lub Siemens?
Drzwi suszarki są zespołem kilku współpracujących elementów. W zależności od modelu można wymieniać osobno między innymi:

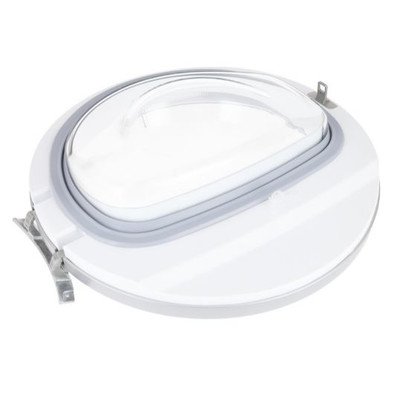

- kompletne drzwi z zawiasem;
- zewnętrzną lub wewnętrzną ramę drzwi;
- szybę albo osłonę wizjera;
- uchwyt lub klamkę;
- zawias, płytkę zawiasu albo element prowadzący;
- zaczep, bolec lub hak współpracujący z zamkiem;
- zamek, blokadę albo mikroprzełącznik wykrywający zamknięcie.
Konstrukcja drzwi nie jest identyczna we wszystkich suszarkach Bosch i Siemens. W niektórych modelach pojedynczy element można łatwo wymienić, a w innych szyba, rama i uszczelnienie występują jako złożony zespół. Dlatego podobny wygląd części nie potwierdza jej zgodności.
Objaw nie wskazuje jeszcze konkretnej części
| Objaw | Możliwe przyczyny | Co sprawdzić | Wniosek |
| Drzwi nie zatrzaskują się lub odbijają | Złamany zaczep, uszkodzony zamek, przesunięte drzwi, zabrudzenie gniazda | Obejrzyj bolec na drzwiach i gniazdo zamka, sprawdź czy drzwi dochodzą do korpusu bez przekoszenia | Jeśli zaczep jest pęknięty, nie zaczynaj od wymiany zamka. Jeśli zaczep jest cały, a mechanizm nie utrzymuje drzwi, podejrzany jest zamek lub jego mocowanie |
| Drzwi opadają, mają luz albo trzeba je unosić | Zużyty lub pęknięty zawias, poluzowane mocowanie, odkształcona rama | Przy otwartych drzwiach sprawdź luz pionowy i miejsce mocowania zawiasu; porównaj szczeliny po obu stronach | Wyraźny luz przy zawiasie wskazuje na problem mechaniczny. Sam zamek nie skoryguje przekoszenia drzwi |
| Drzwi zamykają się, ale suszarka nie startuje | Zamek lub mikroprzełącznik, nieosiągnięcie pozycji przez zaczep, przewody, moduł sterujący | Sprawdź, czy zaczep faktycznie wciska mechanizm zamka i czy urządzenie reaguje na zamknięcie; skontroluj wiązkę zgodnie ze schematem modelu | Mechaniczne zamknięcie nie oznacza jeszcze prawidłowego sygnału elektrycznego |
| Pękła szyba lub rama | Uderzenie, naprężenie przy przekoszonych drzwiach, zużycie tworzywa | Ustal, czy uszkodzenie dotyczy szyby, ramy, mocowania czy całych drzwi | Nie używaj suszarki z ostrymi krawędziami, luźną szybą lub pękniętą konstrukcją drzwi |
| Uchwyt jest luźny albo odłamany | Pęknięcie tworzywa, wyrwane mocowanie, nadmierna siła przy otwieraniu | Sprawdź uchwyt po obu stronach i oceń, czy śruby lub zaczepy nie wyrwały się z ramy | Jeżeli uszkodzona jest także rama, wymiana samego uchwytu może nie wystarczyć |
| Drzwi zamykają się z oporem | Zabrudzenie, przesunięta rama, ocieranie o uszczelkę, zdeformowany zawias lub zaczep | Obejrzyj obwód drzwi, usuń kłaczki i sprawdź, gdzie występuje opór | Nie dociskaj drzwi na siłę, ponieważ można złamać zaczep albo uszkodzić zawias |
Suszarka nie uruchamia się mimo zamkniętych drzwi
Najpierw wyklucz proste przyczyny: wybrany program, zasilanie, aktywną blokadę przycisków oraz nieprawidłowe domknięcie drzwi. Jeżeli panel działa, ale po naciśnięciu Start pojawia się sygnał dźwiękowy lub cykl nie rusza, sprawdź geometrię drzwi i położenie zaczepu względem zamka. Drzwi mogą wyglądać na zamknięte, lecz bolec nie musi prawidłowo naciskać elementu sygnalizującego zamknięcie.
Dopiero gdy mechanika jest prawidłowa, ma sens kontrola zamka i jego obwodu. W modelu wyposażonym w mikroprzełącznik można, po odłączeniu urządzenia od zasilania, sprawdzić ciągłość styków w odpowiednich położeniach mechanizmu. Punkty pomiarowe i oczekiwany stan należy ustalić z dokumentacji konkretnego E-Nr. Sam wynik ciągłości nie potwierdza sprawności całego zamka podczas pracy, a pomiar na niewłaściwych pinach może prowadzić do błędnej diagnozy.
Oględziny przed zakupem części
Przed zamówieniem obejrzyj drzwi przy dobrym oświetleniu i porównaj uszkodzony element z rysunkiem złożeniowym właściwego modelu. Zwróć uwagę na:
- stronę montażu zawiasu i położenie zaczepu;
- kształt oraz punkty mocowania ramy;
- liczbę i położenie otworów montażowych;
- sposób osadzenia szyby i pierścienia drzwi;
- obecność uchwytu, osłony zamka lub elementów dekoracyjnych;
- rodzaj oraz położenie złącza zamka, jeżeli wymieniany jest element elektryczny;
- różnice kolorystyczne i wykonanie frontu.
Jeżeli drzwi są przekoszone, zmierz lub porównaj szczeliny między drzwiami a korpusem po stronie zawiasu i zamka. Nierówna szczelina pomaga odróżnić problem zawiasu od uszkodzenia samego zaczepu. Nie traktuj jednak pomiaru linijką jako potwierdzenia zgodności części — do tego potrzebne jest oznaczenie urządzenia i katalogowa identyfikacja.
Jak uzyskać dostęp do elementów drzwi?
W wielu konstrukcjach dostęp do zawiasu uzyskuje się od frontu: po odłączeniu suszarki od zasilania drzwi są podtrzymywane, odkręcane w rejonie zawiasu i zdejmowane z mocowania. Przy ciężkich lub dużych drzwiach warto poprosić drugą osobę o ich podtrzymanie, aby nie obciążyć zawiasu i nie uszkodzić frontu.
Wymiana uchwytu, szyby albo ramy zwykle wymaga zdjęcia drzwi i rozdzielenia ich elementów. Sposób rozebrania zależy od konkretnej konstrukcji: mogą występować śruby, pierścień zatrzaskowy, zaczepy lub elementy, których producent nie przewidział do osobnej wymiany. Nie podważaj szyby ostrym narzędziem i nie używaj nadmiernej siły na plastikowych zatrzaskach.
Zamek może znajdować się przy krawędzi otworu załadunkowego albo w rejonie drzwi, zależnie od rodziny urządzenia. Przed odłączeniem przewodów zrób zdjęcie ich ułożenia i oznacz złącza. Nie zmieniaj połączeń na podstawie samego koloru przewodu.
Bezpieczeństwo: przed demontażem odłącz wtyczkę od zasilania i poczekaj, aż urządzenie ostygnie. Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Nie wykonuj pomiarów pod napięciem ani nie zwieraj styków zamka bez procedury właściwej dla konkretnego modelu.
Wymiana drzwi, zawiasu, uchwytu lub szyby
Przy wymianie kompletnego zespołu drzwi kolejność jest zwykle prostsza niż przy naprawie pojedynczego elementu:
- Ustaw programator w pozycji wyłączenia, odłącz suszarkę od zasilania i otwórz drzwi.
- Podeprzyj drzwi, aby nie spadły po odkręceniu mocowania.
- Odkręć mocowanie zawiasu właściwym narzędziem i zdejmij drzwi zgodnie z kierunkiem zaczepów.
- Porównaj nowe drzwi z dotychczasowymi: sprawdź zawias, zaczep, uchwyt, ramę i położenie elementów zamka.
- Zamontuj drzwi bez naprężania zawiasu, dokręcając mocowania równomiernie.
- Przed uruchomieniem sprawdź, czy drzwi poruszają się bez ocierania i czy zaczep wchodzi w zamek bez używania siły.
Przy wymianie samego uchwytu, szyby lub ramy nie przenoś automatycznie wszystkich elementów ze starych drzwi. Niektóre części są stronowane albo mają określone położenie względem zawiasu i zamka. Elementy uszczelniające powinny przylegać równomiernie; zagięcie uszczelki może powodować opór, hałas i nieszczelność obiegu powietrza.
Po naprawie wykonaj kontrolę na zimnym, pustym urządzeniu: zamknij drzwi, sprawdź ich stabilność, wybierz krótki program i obserwuj, czy suszarka rozpoznaje zamknięcie. Przerwij próbę, jeśli drzwi ocierają, otwierają się samoczynnie, pojawia się nietypowy hałas albo czuć gorące powietrze w miejscu nieszczelności.
Czy można zmienić stronę otwierania drzwi?
Nie zakładaj, że każde drzwi Bosch lub Siemens można przełożyć na drugą stronę. W części modeli producent przewiduje taką operację i opisuje ją w instrukcji, a w innych konstrukcja ramy, szyby, uchwytu lub zamka uniemożliwia bezpieczne odwrócenie drzwi. Sama zgodność zawiasu z obudową nie wystarcza, jeżeli po obróceniu szyba lub zaczep pozostają w niewłaściwym położeniu.
Jeżeli potrzebujesz drzwi otwieranych w przeciwnym kierunku, sprawdź instrukcję oraz katalog części dla pełnego E-Nr. Nie dopasowuj drzwi z innej serii tylko na podstawie wymiarów zewnętrznych. Różnice w ramie, mocowaniu, zamku lub szybie mogą uniemożliwić prawidłowe zamknięcie i stworzyć zagrożenie podczas pracy.
Jak dobrać drzwi lub element drzwi Bosch Siemens?
Dla suszarek Bosch i Siemens kluczowym identyfikatorem jest pełny numer E-Nr z końcówką, na przykład /01 albo /05. Numer znajdziesz zwykle na tabliczce znamionowej wewnątrz drzwi, na krawędzi otworu załadunkowego albo na obudowie. Numer FD może pomóc w identyfikacji urządzenia, ale nie zastępuje pełnego E-Nr przy doborze części.
Nie zamawiaj części wyłącznie na podstawie:
- skróconej nazwy modelu;
- zdjęcia podobnych drzwi;
- koloru frontu;
- wymiaru zewnętrznego;
- liczby pinów w złączu;
- samego numeru części odczytanego z uszkodzonego elementu, jeśli nie został zweryfikowany katalogowo.
Przed zakupem przygotuj pełne oznaczenie E-Nr oraz zdjęcie tabliczki znamionowej. Jeżeli wymieniasz element mechaniczny, pomocne będzie również zdjęcie uszkodzonego miejsca i całych drzwi od strony wewnętrznej. Pozwoli to rozróżnić część występującą osobno od kompletnego zespołu drzwi.
Jeśli problem dotyczy innego podzespołu suszarki, przejdź do części do suszarek Bosch / Siemens. Przy uszkodzeniu korpusu lub panelu przydatna może być także kategoria elementy obudowy, panele i pokrywy do suszarek Bosch / Siemens.
Konserwacja drzwi suszarki
- Nie opieraj się na otwartych drzwiach i nie wieszaj na nich prania.
- Nie trzaskaj drzwiami; uderzenie obciąża uchwyt, zawias i zaczep.
- Usuwaj kłaczki z obwodu drzwi oraz gniazda zamka.
- Nie ciągnij za uchwyt, gdy mechanizm zamka jeszcze trzyma drzwi.
- Nie uruchamiaj suszarki z pękniętą szybą, luźną ramą lub niesprawnym zaczepem.
- Po czyszczeniu sprawdź, czy elementy drzwi są suche i prawidłowo osadzone.
FAQ
Czy pęknięty uchwyt można wymienić bez całych drzwi?
Czasami tak, ale zależy to od konstrukcji drzwi i dostępności uchwytu jako osobnej części. Sprawdź sposób mocowania oraz stan ramy. Jeżeli uchwyt wyrwał fragment tworzywa albo pękła rama, sama klamka może nie zapewnić trwałego mocowania.
Suszarka nie startuje, chociaż drzwi są zamknięte. Czy trzeba kupić zamek?
Nie od razu. Najpierw sprawdź zaczep, zawias, przekoszenie drzwi, zabrudzenie gniazda i przewody zamka. Dopiero gdy mechaniczne zamknięcie jest prawidłowe, warto badać zamek lub mikroprzełącznik zgodnie ze schematem konkretnego E-Nr.
Czy można kupić samą szybę zamiast kompletnych drzwi?
W niektórych modelach szyba lub osłona występuje osobno, a w innych jest częścią ramy albo kompletnego zespołu. O tym, jaki wariant jest właściwy, decyduje katalog części dla pełnego oznaczenia urządzenia, nie sam kształt szyby.
Czy drzwi z suszarki Bosch pasują do urządzenia Siemens?
Wspólna grupa BSH nie oznacza automatycznej zgodności. Część może pasować do wybranych modeli obu marek, ale trzeba potwierdzić numer części i pełny E-Nr. Sprawdź także kolor, stronę zawiasu, uchwyt, szybę oraz elementy zamka.
Jak sprawdzić zawias drzwi bez demontażu całej suszarki?
Otwórz drzwi i delikatnie sprawdź luz pionowy oraz boczny, obserwując miejsce mocowania. Porównaj szczelinę między drzwiami a korpusem po stronie zawiasu i zamka. Wyraźne opadanie, przekoszenie lub pęknięcie mocowania wskazuje na problem mechaniczny, ale nie określa jeszcze, czy wymienić sam zawias, ramę czy komplet drzwi.
Gdzie znaleźć oznaczenie potrzebne do doboru części?
W suszarkach Bosch i Siemens pełny E-Nr znajduje się zwykle na tabliczce wewnątrz drzwi, na krawędzi otworu załadunkowego albo na tylnej części obudowy. Do weryfikacji przygotuj całe oznaczenie wraz z końcówką /xx, a nie tylko skróconą nazwę modelu.
